最近要換新作業了，借著新老作業交替的這段視窗放松了下，所以專欄拖更了，不過我心里毫無愧疚，畢竟沒人催更，不過話說回來天天追劇刷綜藝的日子也很是枯燥，羨慕你們這些正常上班的人，每天都有正經作業內容，感覺你們過的很充實，[狗頭]

計算機領域有很多種資料結構，資料結構的存在要么是為了節省時間、要么是為了節省空間，或者二者兼具，所以就有部分資料結構有時間換空間，空間換時間之說，其實還有某些以犧牲準確性來達到節省時間空間的資料結構，像我之間講過的bloomfilter就是其中的典型，而今天要講的skiplist也是一種概率性資料結構，它以一種隨機概率降資料組織成多級結構，方便快速查找，

跳表

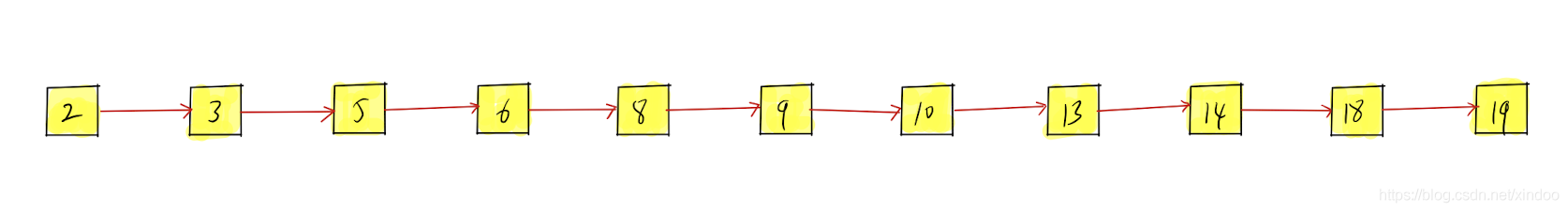

究竟何為跳表？我們先來考慮下這個場景，假設你有個有序鏈表，你想看某個特定的值是否出現在這個鏈表中，那你是不是只能遍歷一次鏈表才能知道，時間復雜度為O(n)，
在這里插入圖片描述

可能有人會問為什么不直接用連續存盤，我們還能用二分查找，用鏈表是想繼續保留它修改時間復雜度低的優勢，那我們如何優化單次查找的速度？其實思路很像是二分查找，但單鏈表無法隨機訪問的特性限制了我們，但二分逐漸縮小范圍的思路啟發了我們，能不能想什么辦法逐漸縮小范圍？

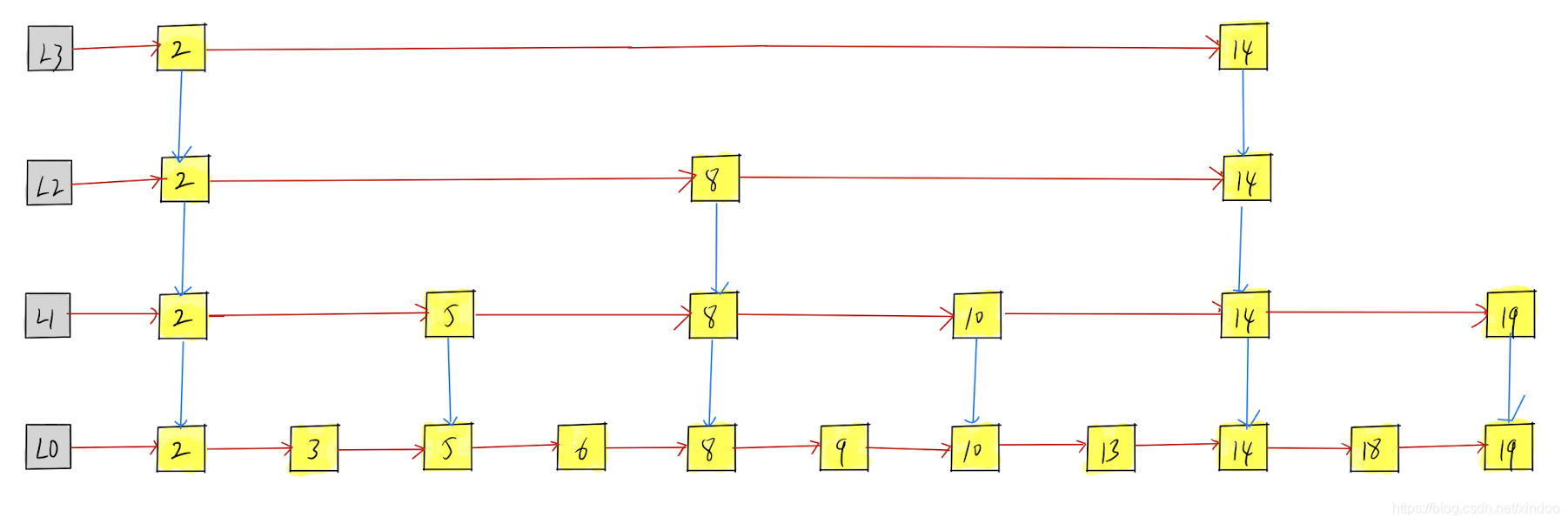

我是不是可以在原鏈表之上新建一個鏈表，新鏈表是原鏈表每隔一個節點取一個，假設原鏈表為L0，新鏈表為L1，L1中的元素是L0中的第1、3、5、7、9……個節點，然后再建立L1和L0中各個節點的指標，這樣L1就可以將L0中的范圍縮小一半，同理對L1再建立新鏈表L2……，更高level的鏈表劃分更大的區間，確定值域的大區間后，逐級向下縮小范圍，如下圖，
在這里插入圖片描述

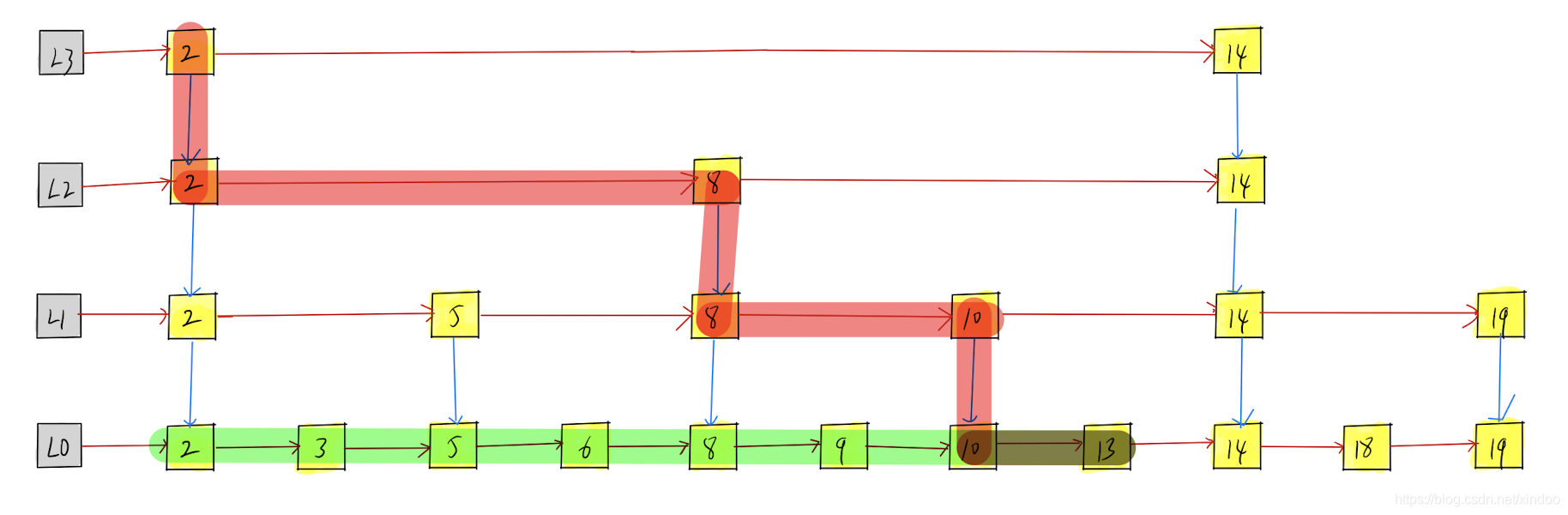

假設我們想找13，我們可以在L3中確定2-14的范圍，在L2中確定8-14的范圍，在L1中確定10-14的范圍，在L0中找到13，整體尋找路徑如下圖紅色路徑，是不是比直接在L0中找13的綠色路徑所經過的節點數少一些，

其實這種實作很像二分查找，只不過事先將二分查找的中間點存盤下來了，用額外的空間換取了時間，很容易想到其時間復雜度和二分查找一致，都是O(logn)，
小伙子很牛X嗎，發明了這么牛逼的資料結構，能把有序鏈表的查找時間復雜度從O(n)降低到O(logn)，但是我有個問題，如果鏈表中插入或者洗掉了某個節點怎么辦？，是不是每次資料變動都要重建整個資料結構？
在這里插入圖片描述

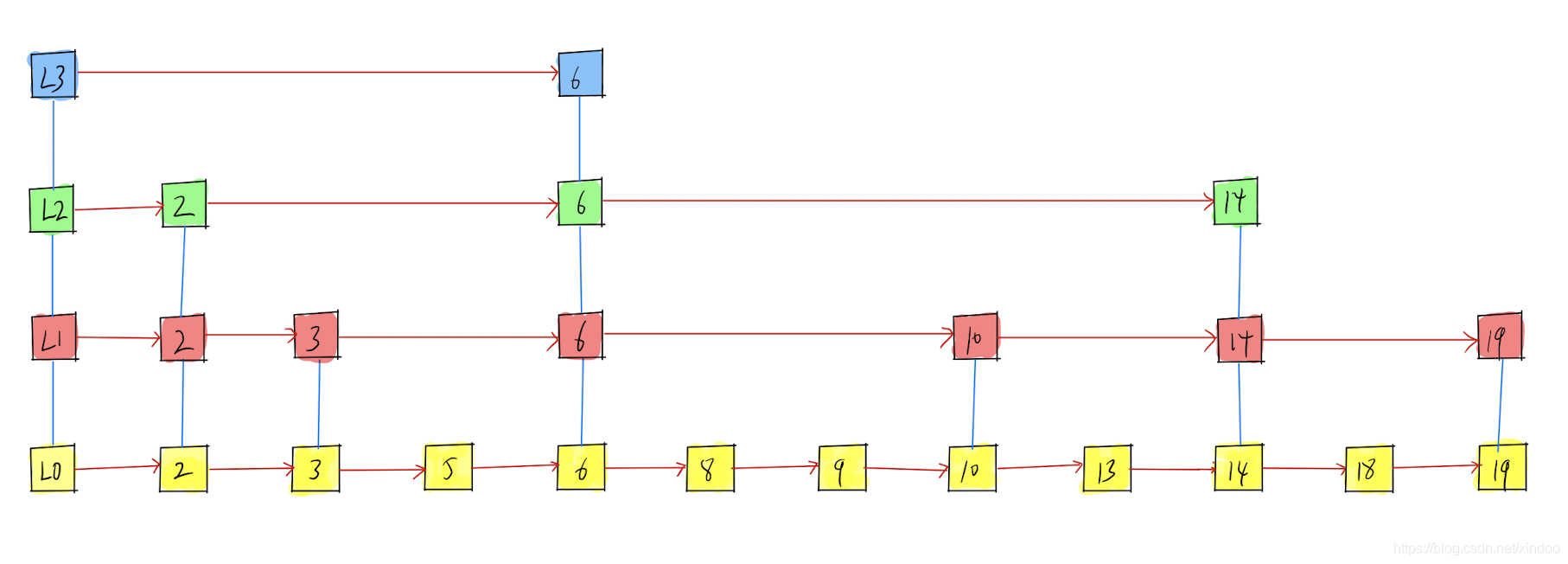

其實不必，我們不需要嚴格保證兩兩層級之間的二分之一的關系，只需要概率上為二分之一就行，洗掉一個節點好說，直接把某個層級中對應的改節點刪掉，插入節點時，新節點以指數遞減的概率往上層鏈表插入即可，比如L0中100%插入，L1中以1/2的概率插入，如果L1中插入了，L2中又以1/2的概率插入…… 注意，只要高Level中有的節點，低Level中一定有，但高Level鏈表中出現的概率會隨著level指數遞減，最終跳表可能會長這個樣子，
在這里插入圖片描述
我們就這樣重新發明了skiplist，

Redis中的跳表

Redis為了提供了有序集合(sorted set)相關的操作(比如zadd、zrange)，其底層實作就是skiplist，我們接下來看下redis是如何實作skiplist的，

typedef struct zskiplist {
    struct zskiplistNode *header, *tail; // 頭尾指標
    unsigned long length;   // skiplist的長度
    int level;  // 最高多少級鏈表
} zskiplist;

我們先來看下redis中zskiplist的定義，沒啥內容，就頭尾指標、長度和級數，重點還是在zskiplistNode中，zskiplistNode中是有前向指標的，所以Level[0]其實是個雙向鏈表，

typedef struct zskiplistNode {
    sds ele;   // 節點存盤的具體值
    double score;   // 節點對應的分值
    struct zskiplistNode *backward; // 前向指標
    struct zskiplistLevel {
        struct zskiplistNode *forward; // 每一層的后向指標
        unsigned long span;  // 到下一個節點的跨度
    } level[];
} zskiplistNode;

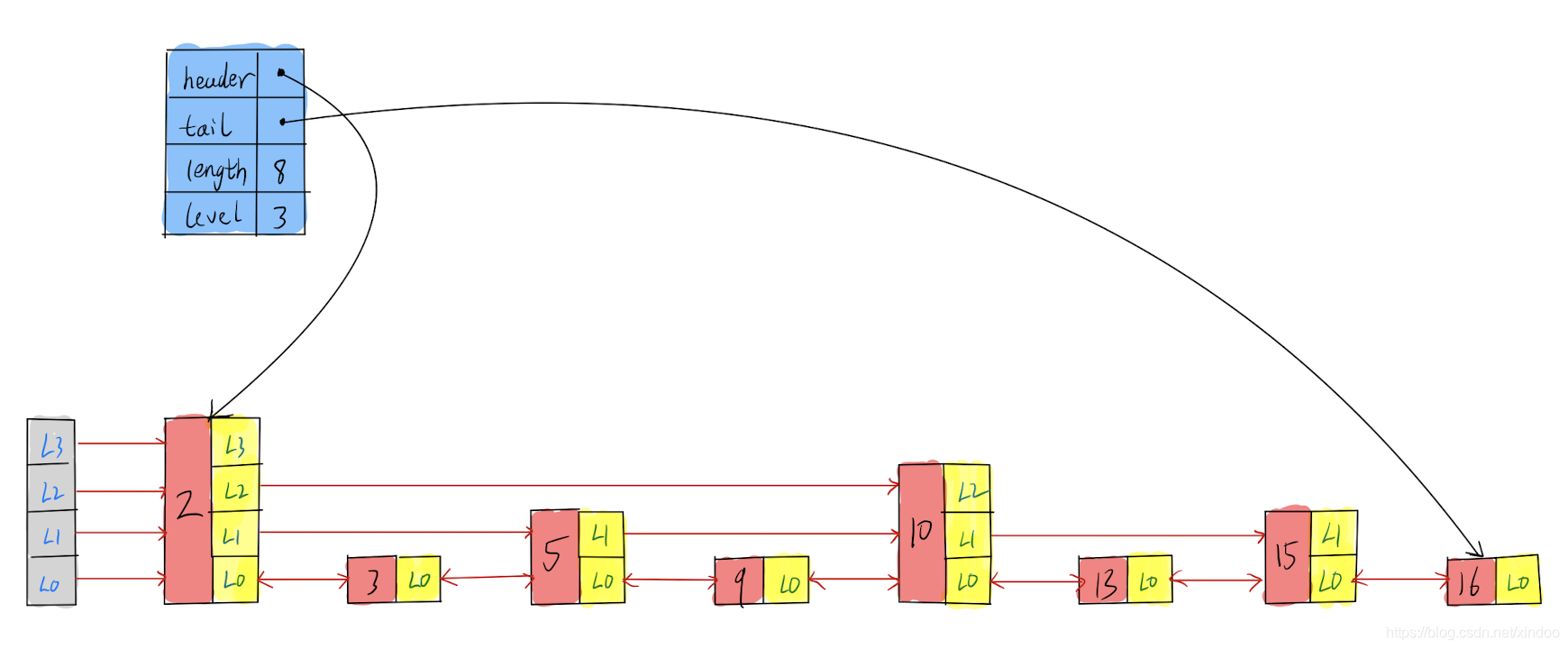

redis中的skiplist實作稍微和我們上文中講的不大一樣，它并不是簡單的多級鏈表的形式，而是直接在zskiplistNode中的level[]將不同level的節點的關聯關系組織起來，zskiplist的結構可視化如下，
在這里插入圖片描述

跳表的操作

知道了zskiplist的構造，我們來看下其幾個主要操作，

新建跳表

/* 創建跳表 */
zskiplist *zslCreate(void) {
    int j;
    zskiplist *zsl;

    zsl = zmalloc(sizeof(*zsl));
    zsl->level = 1;
    zsl->length = 0;
    zsl->header = zslCreateNode(ZSKIPLIST_MAXLEVEL,0,NULL);  // 創建頭節點
    for (j = 0; j < ZSKIPLIST_MAXLEVEL; j++) {
        zsl->header->level[j].forward = NULL;
        zsl->header->level[j].span = 0;
    }
    zsl->header->backward = NULL;
    zsl->tail = NULL;
    return zsl;
}

創建跳表就比較簡單了，直接創建一個空的節點做為頭節點，

/* 在跳表中插入一個新的節點, */
zskiplistNode *zslInsert(zskiplist *zsl, double score, sds ele) {
    zskiplistNode *update[ZSKIPLIST_MAXLEVEL], *x;
    unsigned int rank[ZSKIPLIST_MAXLEVEL];
    int i, level;

    serverAssert(!isnan(score));
    x = zsl->header;
    for (i = zsl->level-1; i >= 0; i--) {
        /* store rank that is crossed to reach the insert position */
        rank[i] = i == (zsl->level-1) ? 0 : rank[i+1];
        while (x->level[i].forward &&
                (x->level[i].forward->score < score ||
                    (x->level[i].forward->score == score &&
                    sdscmp(x->level[i].forward->ele,ele) < 0)))
        {
            rank[i] += x->level[i].span;
            x = x->level[i].forward;
        }
        update[i] = x;
    }
    /* skiplist中不會出現重復的元素，但我們允許重復的分值，因為如果是呼叫zslInsert()的話，不會出現重復插入兩
     * 個相同的元素，因為在zslInsert()中已經判斷了hash表中是否存在*/
    level = zslRandomLevel();  // 生成一個隨機值，確定最高需要插入到第幾級鏈表里
    if (level > zsl->level) {
        for (i = zsl->level; i < level; i++) {
            rank[i] = 0;
            update[i] = zsl->header;
            update[i]->level[i].span = zsl->length;
        }
        zsl->level = level;
    }
    x = zslCreateNode(level,score,ele);  // 為插入的資料創建新節點
    for (i = 0; i < level; i++) {
        x->level[i].forward = update[i]->level[i].forward;
        update[i]->level[i].forward = x;

        /*插入新節點后需要更新前后節點對應的span值 */
        x->level[i].span = update[i]->level[i].span - (rank[0] - rank[i]);
        update[i]->level[i].span = (rank[0] - rank[i]) + 1;
    }

    /* 為其他level增加span值，因為在原有倆節點之間插入了一個新節點 */
    for (i = level; i < zsl->level; i++) {
        update[i]->level[i].span++;
    }

    x->backward = (update[0] == zsl->header) ? NULL : update[0];
    if (x->level[0].forward)
        x->level[0].forward->backward = x;
    else
        zsl->tail = x;
    zsl->length++;
    return x;
}
int zslRandomLevel(void) {
    int level = 1;
    while ((random()&0xFFFF) < (ZSKIPLIST_P * 0xFFFF)) // ZSKIPLIST_P == 0.25
        level += 1;
    return (level<ZSKIPLIST_MAXLEVEL) ? level : ZSKIPLIST_MAXLEVEL;
}

資料插入就稍微復雜些，需要新建節點，然后確定需要在哪些level中插入新節點，還要更新前節點中各個level的span值，這里額外注意下zslRandomLevel，zslRandomLevel是以25%的概率決定是否將單個節點放置到下一層，而不是50%，

void zslDeleteNode(zskiplist *zsl, zskiplistNode *x, zskiplistNode **update) {
    int i;
    for (i = 0; i < zsl->level; i++) {
        if (update[i]->level[i].forward == x) {
            update[i]->level[i].span += x->level[i].span - 1;  //洗掉節點需要修改span的值
            update[i]->level[i].forward = x->level[i].forward;
        } else {
            update[i]->level[i].span -= 1;
        }
    }
    if (x->level[0].forward) {
        x->level[0].forward->backward = x->backward;
    } else {
        zsl->tail = x->backward;
    }
    while(zsl->level > 1 && zsl->header->level[zsl->level-1].forward == NULL)
        zsl->level--;
    zsl->length--;
}

/*從skiplist中洗掉ele，如果洗掉成功回傳1，否則回傳0.
 *
 * 如果節點是null，需要呼叫zslFreeNode()釋放掉該節點，否則只是把指向sds的指標置空，這樣
 * 后續其他的節點還可以繼續使用這個sds*/
int zslDelete(zskiplist *zsl, double score, sds ele, zskiplistNode **node) {
    zskiplistNode *update[ZSKIPLIST_MAXLEVEL], *x;
    int i;

    x = zsl->header;
    for (i = zsl->level-1; i >= 0; i--) {
        while (x->level[i].forward &&
                (x->level[i].forward->score < score ||
                    (x->level[i].forward->score == score &&
                     sdscmp(x->level[i].forward->ele,ele) < 0)))
        {
            x = x->level[i].forward;
        }
        update[i] = x;
    }
    /* 可能有多個節點有相同的socre，都必須找出來并洗掉  */
    x = x->level[0].forward;
    if (x && score == x->score && sdscmp(x->ele,ele) == 0) {
        zslDeleteNode(zsl, x, update);
        if (!node)
            zslFreeNode(x);
        else
            *node = x;
        return 1;
    }
    return 0; /* not found */
}

資料的洗掉也很簡單，很類似于單鏈表的洗掉，但同時需要更新各個level上的資料，

其余代碼就比較多，知道了skiplist的具體實作，其他相關操作的代碼也就比較容易想到了，我這里就不在羅列了，有興趣可以查閱下t_zset.c

Redis為什么使用skiplist而不是平衡樹

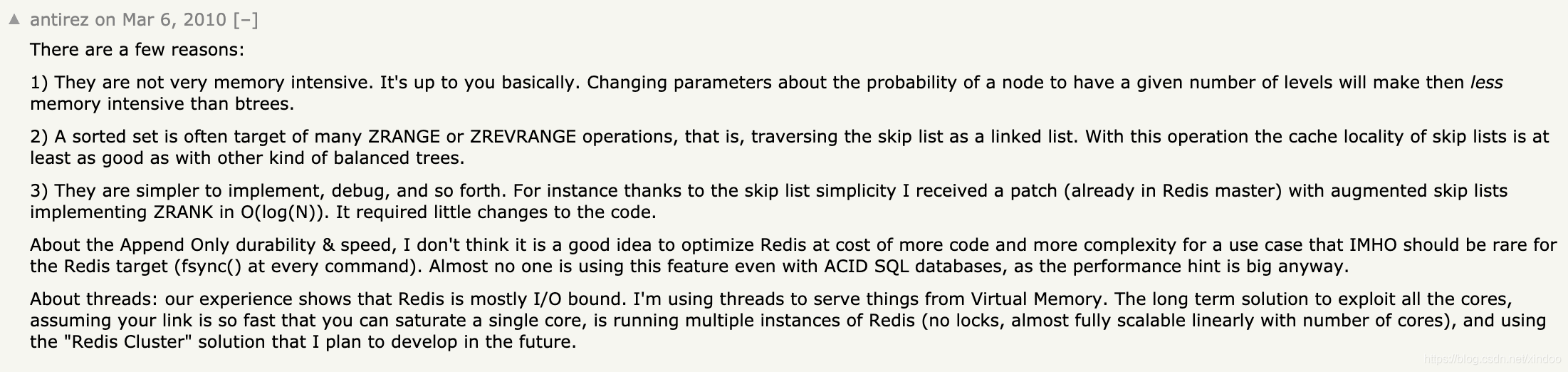

Redis中的skiplist主要是為了實作sorted set相關的功能，紅黑樹當然也能實作其功能，為什么redis作者當初在實作的時候用了skiplist而不是紅黑樹、b樹之類的平衡樹？而且顯然紅黑樹比skiplist更節省記憶體啊！ Redis的作者antirez也曾經親自回應過這個問題，原文見https://news.ycombinator.com/item?id=1171423

在這里插入圖片描述
我大致翻譯下：

skiplist并不是特別耗記憶體，只需要調整下節點到更高level的概率，就可以做到比B樹更少的記憶體消耗，
sorted set可能會面對大量的zrange和zreverange操作，跳表作為單鏈表遍歷的實作性能不亞于其他的平衡樹，
實作和除錯起來比較簡單，例如，實作O(log(N))時間復雜度的ZRANK只需要簡單修改下代碼即可，

本文是Redis原始碼剖析系列博文，同時也有與之對應的Redis中文注釋版，有想深入學習Redis的同學，歡迎star和關注，
Redis中文注解版倉庫：https://github.com/xindoo/Redis
Redis原始碼剖析專欄：https://zxs.io/s/1h
如果覺得本文對你有用，歡迎一鍵三連，
