SpringBoot進階教程(七十一)詳解Prometheus+Grafana-有解無憂

隨著容器技術的迅速發展，Kubernetes已然成為大家追捧的容器集群管理系統，Prometheus作為生態圈Cloud Native Computing Foundation（簡稱：CNCF）中的重要一員，Prometheus是一套開源的系統監控報警框架，它啟發于Google的borgmon監控系統，由作業在SoundCloud的google前員工在2012年創建，作為社區開源專案進行開發，并于2015年正式發布，2016年，Prometheus正式加入Cloud Native Computing Foundation，成為受歡迎度僅次于Kubernetes的專案，

vPrometheus特點

作為新一代的監控框架，Prometheus具有以下特點：

1. 強大的多維度資料模型：

(1) 時間序列資料通過metric名和鍵值對來區分，

(2) 所有的metrics都可以設定任意的多維標簽，

(3) 資料模型更隨意，不需要刻意設定為以點分隔的字串，

(4) 可以對資料模型進行聚合，切割和切片操作，

(5) 支持雙精度浮點型別，標簽可以設為全unicode，

2. 靈活而強大的查詢陳述句（PromQL）：在同一個查詢陳述句，可以對多個metrics進行乘法、加法、連接、取分數位等操作，

3. 易于管理： Prometheus server是一個單獨的二進制檔案，可直接在本地作業，不依賴于分布式存盤，

4. 高效：平均每個采樣點僅占 3.5 bytes，且一個Prometheus server可以處理數百萬的metrics，

5. 使用 pull 模式采集時間序列資料，這樣不僅有利于本機測驗而且可以避免有問題的服務器推送壞的metrics，

6. 可以采用push gateway的方式把時間序列資料推送至Prometheus server 端，

7. 可以通過服務發現或者靜態配置去獲取監控的targets，

8. 有多種可視化圖形界面，

9. 易于伸縮，

需要指出的是，由于資料采集可能會有丟失，所以Prometheus不適用對采集資料要100%準確的情形，但如果用于記錄時間序列資料，Prometheus具有很大的查詢優勢，此外，Prometheus適用于微服務的體系架構，

vPrometheus組成及架構

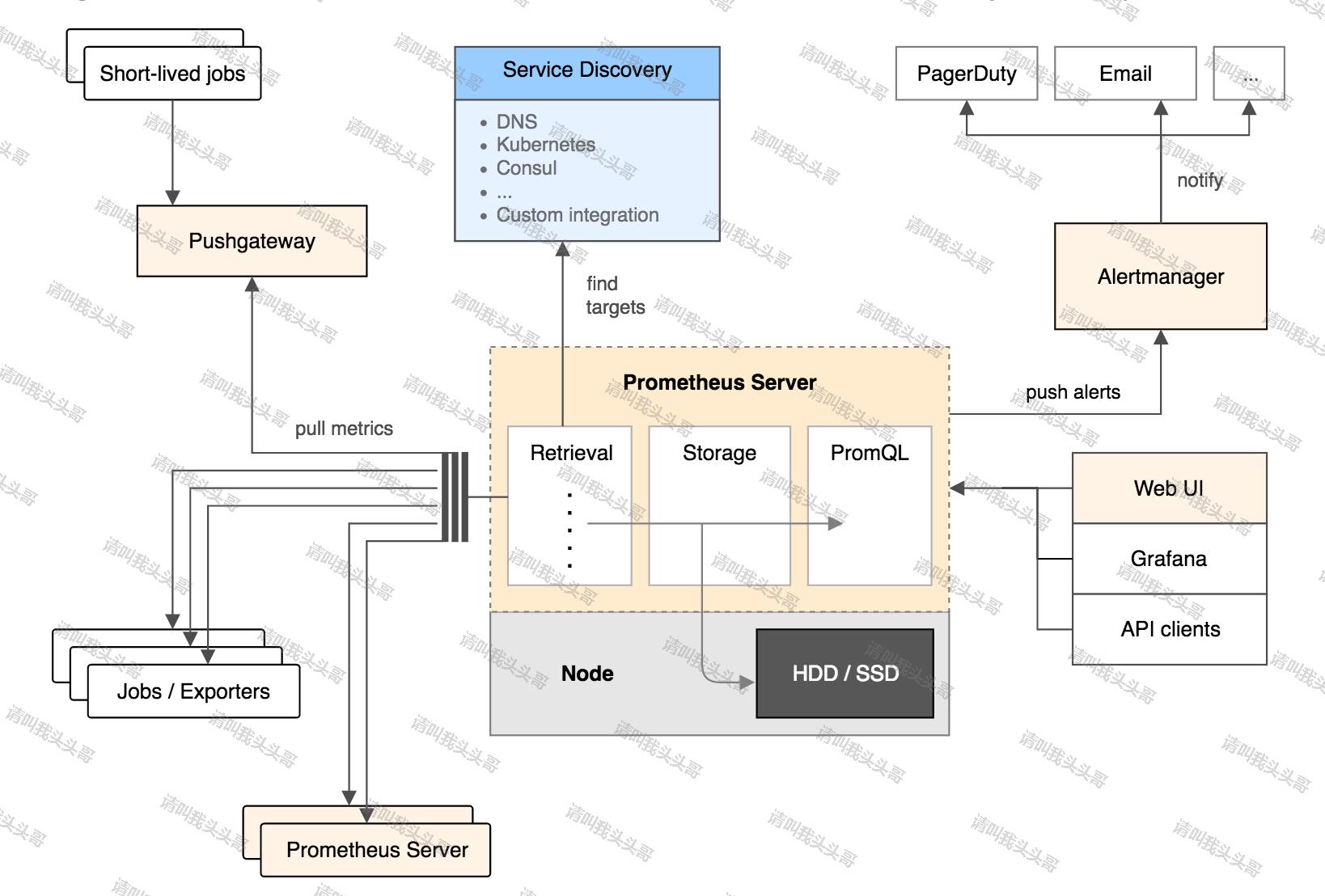

Prometheus官方檔案中的架構圖：

SpringBoot進階教程(七十一)詳解Prometheus+Grafana

從上圖可以看出，Prometheus的主要模塊包括：Prometheus server, exporters, Pushgateway, PromQL, Alertmanager 以及圖形界面，

Prometheus生態圈中包含了多個組件，其中許多組件是可選的：

1. Prometheus Server: 用于收集和存盤時間序列資料，

2. Client Library: 客戶端庫，為需要監控的服務生成相應的metrics并暴露給Prometheus server，當Prometheus server來 pull 時，直接回傳實時狀態的metrics，

3. Push Gateway: 主要用于短期的jobs，由于這類jobs存在時間較短，可能在Prometheus來pull之前就消失了，為此，這次jobs可以直接向Prometheus server端推送它們的metrics，這種方式主要用于服務層面的metrics，對于機器層面的metrices，需要使用node exporter，

4. Exporters: 用于暴露已有的第三方服務的metrics給Prometheus，

5. Alertmanager: 從Prometheus server端接收到alerts后，會進行去除重復資料，分組，并路由到對收的接受方式，發出報警，常見的接收方式有：電子郵件，pagerduty，OpsGenie, webhook等，

6. 一些其他的工具，

其大概的作業流程是：

1. Prometheus server定期從配置好的jobs或者exporters中拉metrics，或者接收來自Pushgateway發過來的metrics，或者從其他的Prometheus server中拉metrics，

2. Prometheus server在本地存盤收集到的metrics，并運行已定義好的alert.rules，記錄新的時間序列或者向Alertmanager推送警報，

3. Alertmanager根據組態檔，對接收到的警報進行處理，發出告警，

4. 在圖形界面中，可視化采集資料，

vPrometheus相關概念

下面將對Prometheus中的資料模型，metric型別以及instance和job等概念進行介紹，以便讀者在Prometheus的配置和使用中可以有一個更好的理解，

資料模型

Prometheus中存盤的資料為時間序列，是由metric的名字和一系列的標簽（鍵值對）唯一標識的，不同的標簽則代表不同的時間序列，

metric 名字：該名字應該具有語意，一般用于表示metric的功能，例如：httprequests_total, 表示http請求的總數，其中，metric名字由ASCII字符，數字，下劃線，以及冒號組成，且必須滿足正則運算式 [a-zA-Z:][a-zA-Z0-9_:]* ，
標簽：使同一個時間序列有了不同維度的識別，例如 httprequests_total{method="Get"} 表示所有http請求中的Get請求，當 method="post" 時，則為新的一個metric，標簽中的鍵由ASCII字符，數字，以及下劃線組成，且必須滿足正則運算式 [a-zA-Z:][a-zA-Z0-9_:]* ，
樣本：實際的時間序列，每個序列包括一個float64的值和一個毫秒級的時間戳，
格式： {=,…} ，例如： http_requests_total{method="POST",endpoint="/api/tracks"} ，

四種Metric型別

Prometheus 客戶端庫主要提供四種主要的 metric 型別：

1. Counter一種累加的 metric，典型的應用如：請求的個數，結束的任務數，出現的錯誤數等等，

例子：查詢 http_requests_total{method="get", job="Prometheus", handler="query"} 回傳8，10秒后，再次查詢，則回傳14，

2. Gauge一種常規的metric，典型的應用如：溫度，運行的goroutines的個數;可以任意加減，

例子： go_goroutines{instance="172.17.0.2″, job="Prometheus"} 回傳值147，10秒后回傳124，

3. Histogram可以理解為柱狀圖，典型的應用如：請求持續時間，回應大小;可以對觀察結果采樣，分組及統計，

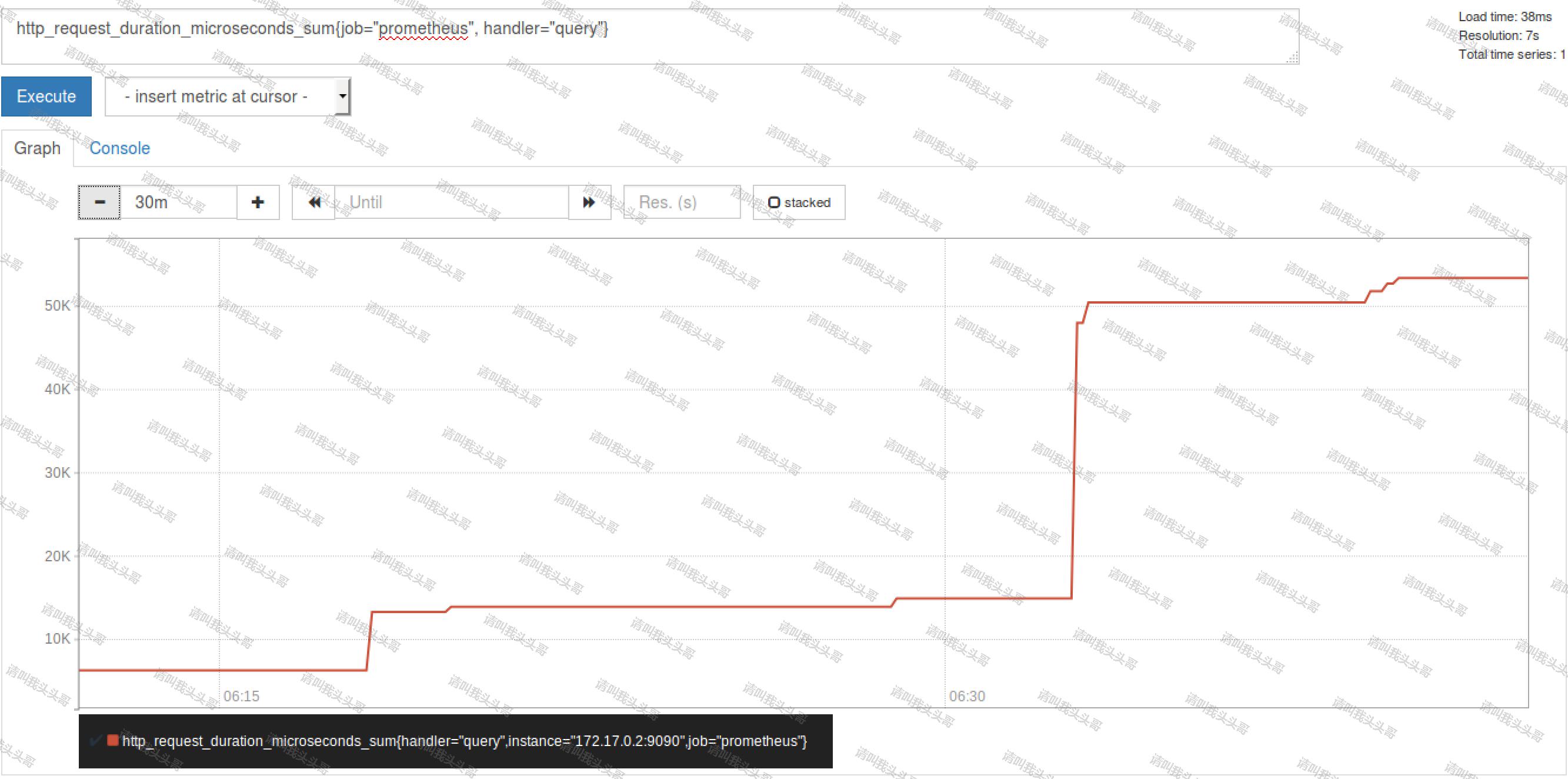

例子：查詢 http_request_duration_microseconds_sum{job="Prometheus", handler="query"} 時，回傳結果如下：

SpringBoot進階教程(七十一)詳解Prometheus+Grafana

4. Summary類似于Histogram, 典型的應用如：請求持續時間，回應大小;提供觀測值的count和sum功能;提供百分位的功能，即可以按百分比劃分跟蹤結果，

instance和jobs

instance: 一個單獨scrape的目標，一般對應于一個行程，

jobs: 一組同種型別的instances（主要用于保證可擴展性和可靠性），例如：

job和instance的關系:

job: api-server

    instance 1: 1.2.3.4:5670
    instance 2: 1.2.3.4:5671
    instance 3: 5.6.7.8:5670
    instance 4: 5.6.7.8:5671

當scrape目標時，Prometheus會自動給這個scrape的時間序列附加一些標簽以便更好的分別，例如： instance，job，

注意：以上段落均出自《Prometheus入門與實踐》, 感興趣的可以看看原文，

vPrometheus安裝

1. 下載所需鏡像

docker pull prom/node-exporter
docker pull prom/prometheus
docker pull grafana/grafana

2. 啟動node-exporter

docker run -d -p 9100:9100 \
  -v "/proc:/host/proc:ro" \
  -v "/sys:/host/sys:ro" \
  -v "/:/rootfs:ro" \
  --net="host" \
  prom/node-exporter

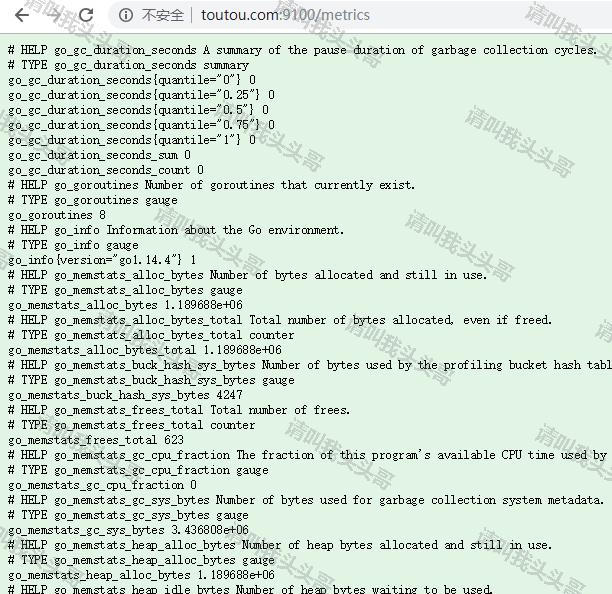

3. 驗證node-exporter

url訪問 http://toutou.com:9100/metrics ，效果如下：

SpringBoot進階教程(七十一)詳解Prometheus+Grafana

Node exporter主要用于暴露metrics給Prometheus，其中metrics包括：cpu的負載，記憶體的使用情況，網路等，有了這些就可以做資料展示了

4. 啟動prometheus

mkdir /data/prometheus
mkdir config
cd /data/prometheus/config
vim prometheus.yml

# 全域設定，可以被覆寫
global:
  # 默認值為 15s，用于設定每次資料收集的間隔
  scrape_interval:     15s
  # 估算規則的默認周期 每15秒計算一次規則
  evaluation_interval: 15s
# 設定報警規則
#rule_files:
  #- "first_rules.yml"
#抓取配置串列
scrape_configs:
   # 一定要全域唯一, 采集 Prometheus 自身的 metrics
  - job_name: prometheus
    # 靜態目標的配置
    static_configs:
       #這個自帶的默認監控prometheus所在機器的prometheus狀態
      - targets: ['localhost:9090']
        labels:
          instance: prometheus
   # 一定要全域唯一, 采集 Prometheus 自身的 metrics
  - job_name: linux
    static_configs:
      # 本機 node_exporter 的 endpoint
      - targets: ['localhost:9100']
        labels:
          # 新添加的標簽，可以自定義
          instance: toutoudemo

docker run  -d \
  -p 9090:9090 \
  -v /data/prometheus/config/prometheus.yml:/etc/prometheus/prometheus.yml  \
  --name pr \
  prom/prometheus

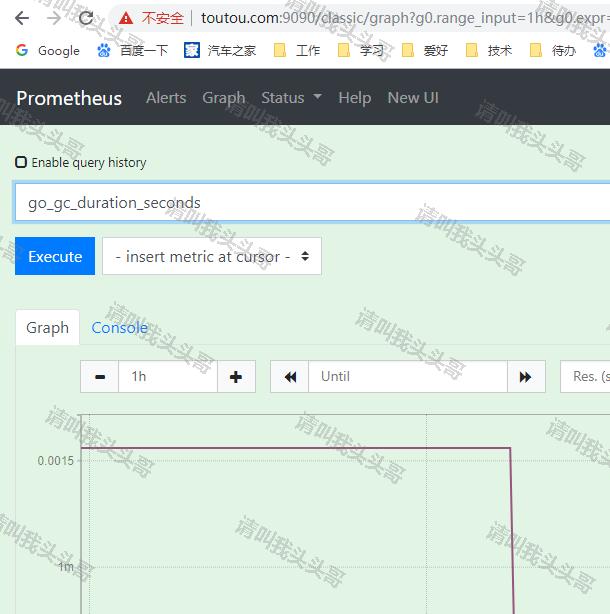

5. 驗證prometheus

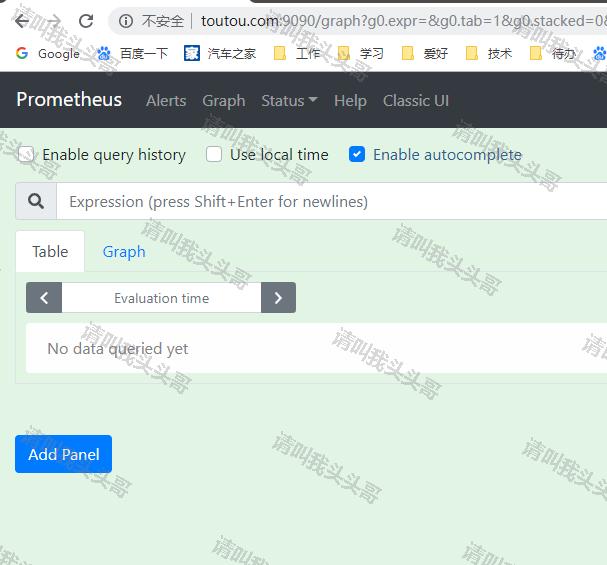

url訪問 http://toutou.com:9090/graph ，效果如下：

SpringBoot進階教程(七十一)詳解Prometheus+Grafana

vGrafana安裝

1. 上文中已經拉取了grafana的鏡像，這里直接啟動即可

創建/data/app/grafana/data檔案夾存盤資料，創建好了以后啟動grafana，

docker run -d \
  -p 3000:3000 \
  --name=grafana \
  -v /data/app/grafana/data:/var/lib/grafana \
  grafana/grafana

我們發現運行以后，docker實體并沒有起來，于是我們用 docker logs grafana 查看了docker日志，

[root@localhost data]# docker logs grafana
GF_PATHS_DATA='https://www.cnblogs.com/var/lib/grafana' is not writable.
You may have issues with file permissions, more information here: http://docs.grafana.org/installation/docker/#migration-from-a-previous-version-of-the-docker-container-to-5-1-or-later
mkdir: can't create directory '/var/lib/grafana/plugins': Permission denied

因為grafana用戶會在這個目錄寫入檔案，所以需要設定權限

2. /data/app/grafana/data設定權限

chmod 777 -R /data/app/grafana/data

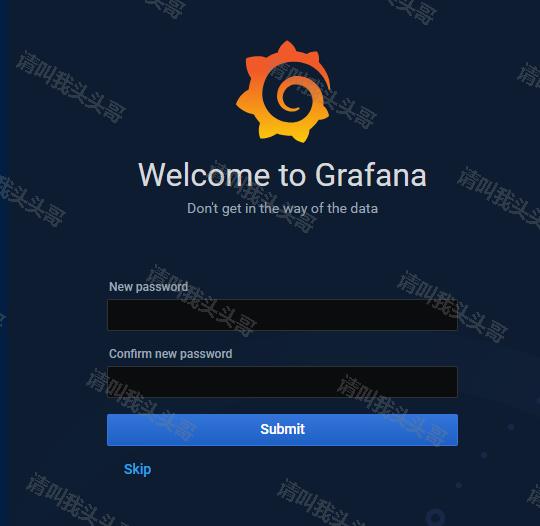

3. 驗證grafana

url訪問 http://toutou.com:3000 ，效果如下：

SpringBoot進階教程(七十一)詳解Prometheus+Grafana

打開之后的登錄界面用默認賬號/密碼admin登錄即可，會引導你修改密碼，這里由于是本地測驗的，就不設定了，直接skip跳過，

4. Add data source

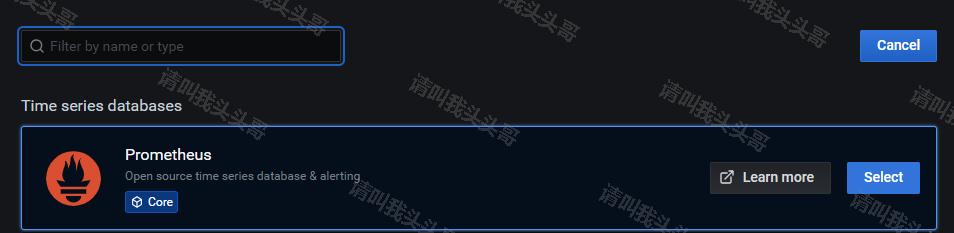

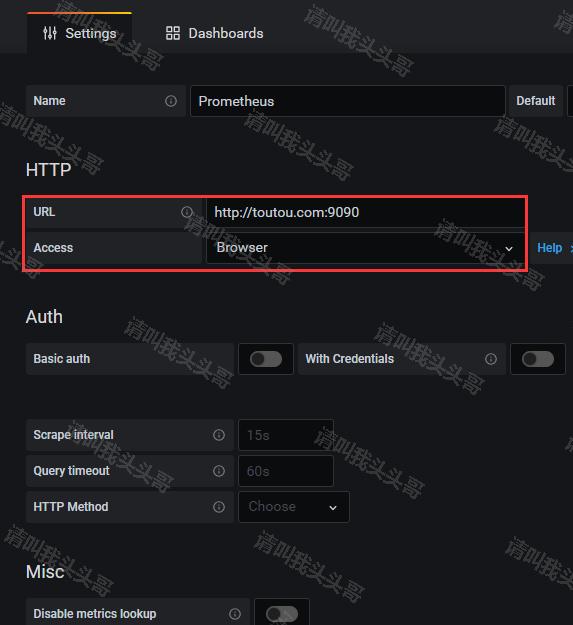

點開Configuration(齒輪圖示)->Data Source，然后點擊Add data source按鈕，然后選擇Prometheus則進入到Prometheus資料源配置，

SpringBoot進階教程(七十一)詳解Prometheus+Grafana

注意，access中選擇Browser，配置好Prometheus點擊save & test，彈出提示"Data source is working"即可，

4. Create Dashboard

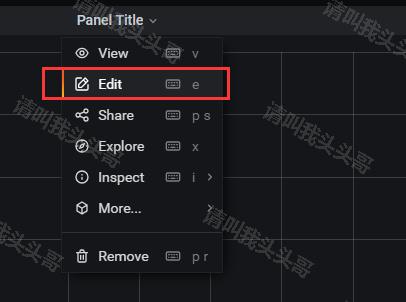

回到首頁，在創建(加號圖示)中點擊Dashboard，然后點擊Add new panel按鈕，然后點擊Panel Title，點擊標題下拉框中的Edit，

SpringBoot進階教程(七十一)詳解Prometheus+Grafana

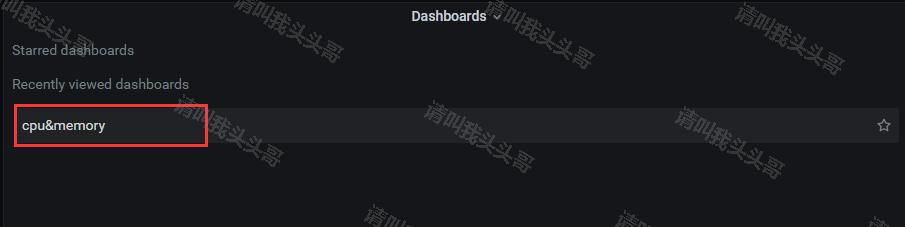

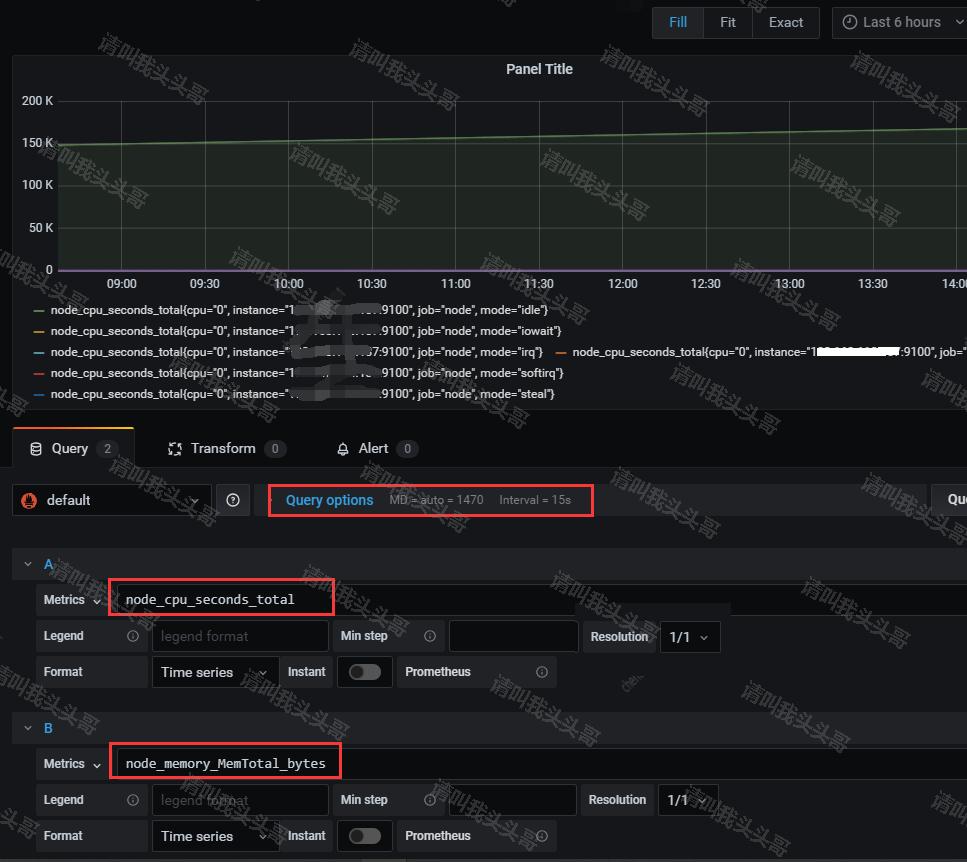

這里我們添加記憶體和cpu資訊，點擊保存，輸入dashboard名稱---cpu&memory(自定義)，回到首頁即可看到我們保存的cpu&memory，

SpringBoot進階教程(七十一)詳解Prometheus+Grafana

vSpringboot整合Prometheus+Grafana監控

1. 添加參考

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>
        <dependency>
            <groupId>io.micrometer</groupId>
            <artifactId>micrometer-registry-prometheus</artifactId>
        </dependency>

2. 添加application.properties

management.endpoints.web.exposure.include=prometheus

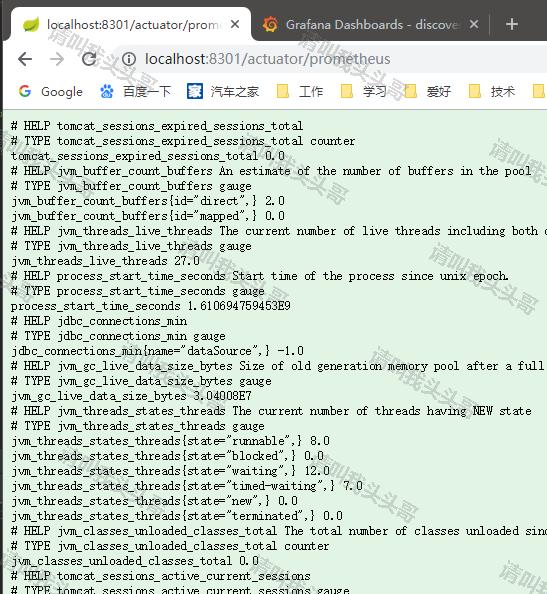

3. 驗證效果

SpringBoot進階教程(七十一)詳解Prometheus+Grafana

注意：開啟actuator后要注意要防護，開啟actuator的服務千萬不能直接對外，常見的方法可以新增一個過濾器對 /actuator 路徑過濾，只允許內網IP地址訪問，

如果不知道如何在springboot過濾攔截的話，可以看看這個，傳送門：SpringBoot入門教程(十一)過濾器和攔截器

4. 部署springboot

部署好了以后，重啟docker實體，并查看效果，

如果不知道如何部署springboot的話，可以看看這個，傳送門：SpringBoot入門教程(二)CentOS部署SpringBoot專案從0到1

SpringBoot進階教程(七十一)詳解Prometheus+Grafana

5. prometheus.yml中添加job

global:                  # 全域設定，可以被覆寫
  scrape_interval:     15s # 默認值為 15s，用于設定每次資料收集的間隔

  external_labels:   # 所有時間序列和警告與外部通信時用的外部標簽
    monitor: 'codelab-monitor'

rule_files: # 警告規則設定檔案
  - '/etc/prometheus/alert.rules'

# 用于配置 scrape 的 endpoint  配置需要 scrape 的 targets 以及相應的引數
scrape_configs:
  # The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
  - job_name: 'prometheus'  # 一定要全域唯一, 采集 Prometheus 自身的 metrics

    # 覆寫全域的 scrape_interval
    scrape_interval: 5s

    static_configs:  # 靜態目標的配置
      - targets: ['localhost:9090']

  - job_name: 'node'  # 一定要全域唯一, 采集本機的 metrics，需要在本機安裝 node_exporter

    scrape_interval: 10s

    static_configs:
      - targets: ['127.0.0.1:9100']

  - job_name: 'hellolearn'  # 一定要全域唯一, 采集本機的 metrics，需要在本機安裝 node_exporter

    scrape_interval: 10s
    metrics_path: /actuator/prometheus
    #params:
        #format: ["prometheus"]
    static_configs:
      - targets: ['127.0.0.1:8301']

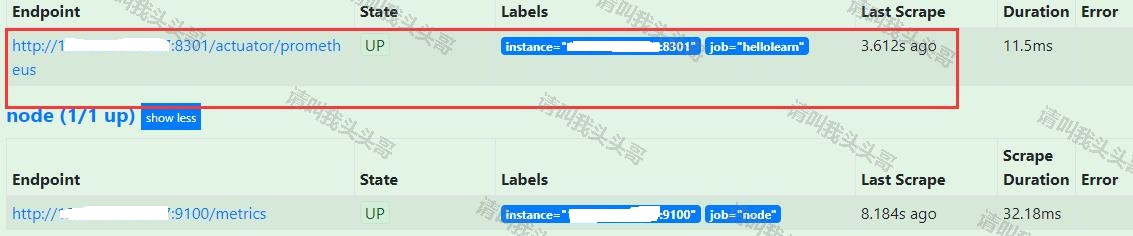

SpringBoot進階教程(七十一)詳解Prometheus+Grafana

6. import模板

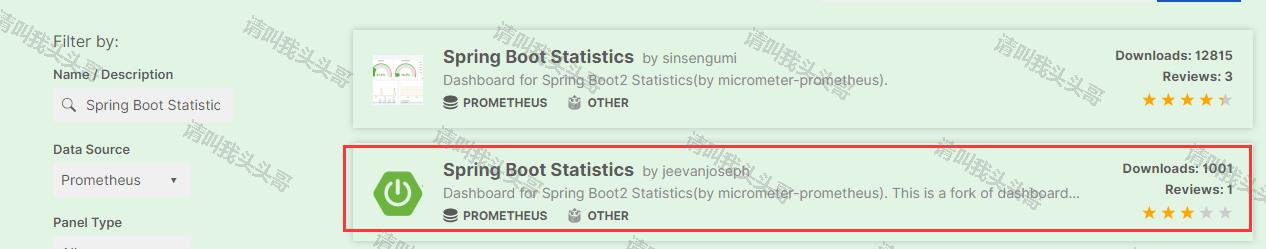

上文中我們已經演示了如何在dashboard中逐條添加指標，逐條添加就是熟悉一下指標格式，同樣的，Grafana也提供了很多功能強大的模板(更多模板可以在這找)，這里我們直接引入一個酷炫一點的模板，更多模板可以在這里找到，

SpringBoot進階教程(七十一)詳解Prometheus+Grafana

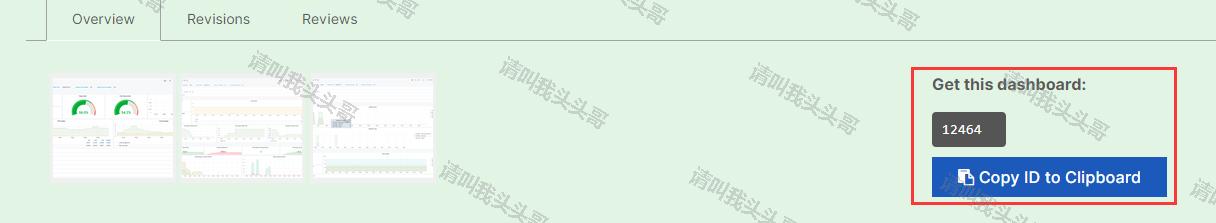

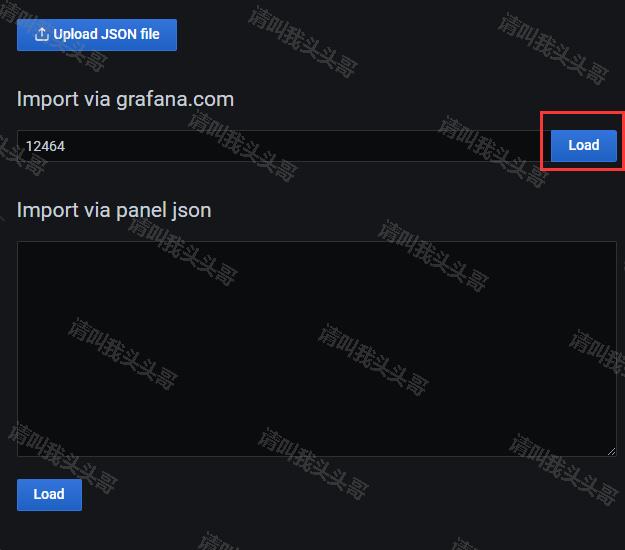

點擊+號 --> Import --> 輸入模板鏈接或ID --> 點擊Load，

SpringBoot進階教程(七十一)詳解Prometheus+Grafana

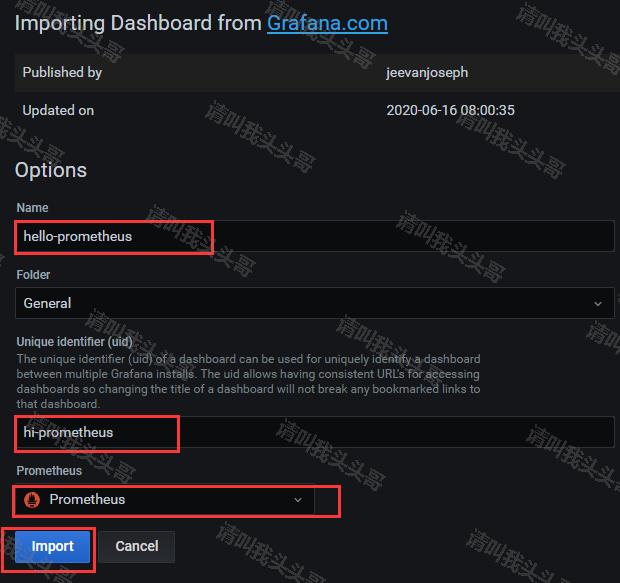

Name和Unique identifier (uid)可以自定義，也可以用默認的，

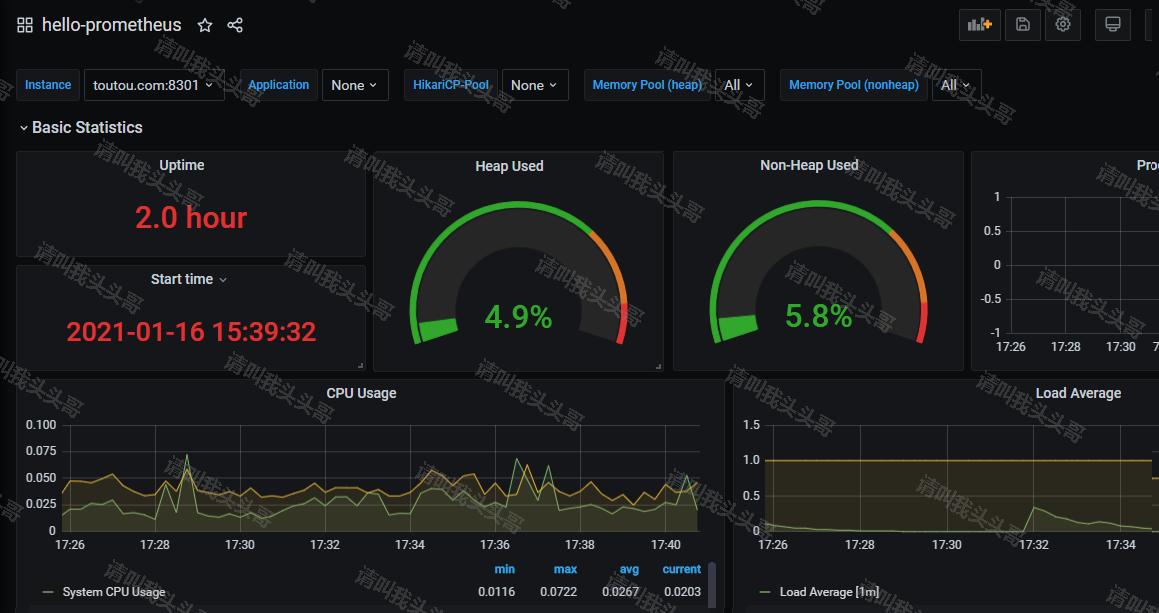

點擊import，效果如下：

SpringBoot進階教程(七十一)詳解Prometheus+Grafana

7. 配置多個應用

若是想配置多個應用，在prometheus.yml中添加job_name，添加好了之后重啟docker即可，

  - job_name: 'hellolearn'  # 一定要全域唯一, 采集本機的 metrics，需要在本機安裝 node_exporter

    scrape_interval: 10s
    metrics_path: /actuator/prometheus
    #params:
        #format: ["prometheus"]
    static_configs:
      - targets: ['127.0.0.1:8301']

  - job_name: 'hellolearn-6'  # 一定要全域唯一, 采集本機的 metrics，需要在本機安裝 node_exporter

    scrape_interval: 10s
    metrics_path: /actuator/prometheus
    #params:
        #format: ["prometheus"]
    static_configs:
      - targets: ['127.0.0.1:8306']

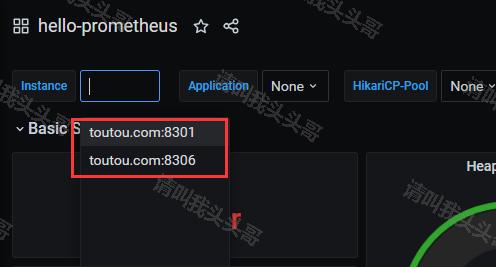

在Grafana的dashboard直接切換即可，

SpringBoot進階教程(七十一)詳解Prometheus+Grafana

其他參考/學習資料：

What is Prometheus?
Collect Docker metrics with Prometheus
Prometheus 入門與實踐

v原始碼地址

https://github.com/toutouge/javademosecond/tree/master/hellolearn
