基于Dash制作的疫情資料可視化APP
在此之前，我寫過一篇博客《基于Streamlit制作的時間序列資料分析APP》，Streamlit的優點是上手簡單、能在短時間內快速構建具有一定互動性的WebAPP，缺點也顯而易見：樣式較為固定、運行速度慢，
本篇博客，我將利用一種新的方式——Dash，來構建一個疫情資料可視化APP，Dash與Streamlit相比又有何優缺點呢？讓我們一起來看看吧！
1.Dash介紹
官網介紹鏈接：https://dash.plotly.com/introduction
1.1 Dash簡介（Introduction）
Dash是一個用于構建Web分析應用程式的高效Python框架，Dash應用程式由兩部分組成：
- 應用程式的“布局”，它描述了應用程式的外觀，
- 應用程式的互動性，
Dash基于Flask，Plotly.js和React.js，可高度自定義用戶界面，如果你是純Python用戶，那么Dash一定是構建資料可視化應用程式的理想選擇，
通過幾個簡單的模式，Dash提取了構建基于Web的互動式應用程式所需的所有技術和協議，Dash應用程式在Web瀏覽器中呈現，
我們可以將應用程式部署到服務器，然后通過URL共享它們，由于Dash應用程式是在Web瀏覽器中查看的，因此Dash本質上是跨平臺且可移動的，
1.2 安裝（Installation）
pip install dash
import dash
import dash_core_components as dcc
import dash_html_components as html
1.3 布局（Layout）
dash的布局由html.Div和dcc.Graph等“組件”共同構成，
dash_html_components庫對于每個HTML標簽都有一個組件，比如，html.H1(children=‘Hello Dash’)相當于<h1> Hello Dash </h1> ，
dash_core_components則描述了更高級的互動式組件，這些組件是通過React.js庫使用JavaScript、HTML和CSS生成的，
Dash是宣告性的，每個組件都是通過關鍵字屬性來描述，children屬性比較特別，它始終是第一個屬性，一般情況下我們可以忽略它，html.H1(children=‘Hello Dash’)與html.H1(‘Hello Dash’)相同，而且，它可以包含字串，數字，單個組件或組件串列，
1.4 回呼函式（Basic Callbacks）
回呼函式：每當輸入組件的屬性發生更改時，Dash會自動呼叫的函式，
我們將應用程式介面的inputs和outputs宣告為@app.callback裝飾器的引數，在Dash中，我們應用程式的輸入和輸出只是特定組件的屬性，只要輸入屬性發生變化，回呼函式就會自動呼叫， Dash為函式提供輸入屬性的新值作為輸入引數，Dash使用函式回傳的值更新輸出組件的屬性，
Dash應用程式啟動時，它將自動使用輸入組件的初始值呼叫所有回呼，以填充輸出組件的初始狀態，借助Dash的互動性，我們可以通過回呼函式動態更新任何屬性，比如，我們將更新組件的子模塊以顯示新文本，或者更新dcc.Graph組件的圖形以顯示新資料，
1.5 互動可視化（Interactive Visualizations）
dash_core_components庫包含一個名為Graph的組件，Graph使用開源plotly.js圖形庫呈現互動式資料可視化，dcc.Graph組件中的圖形引數與Plotly的圖形庫使用的圖形引數相同，
我們通過一組屬性宣告性地描述dash組件，所有的這些屬性都可以通過回呼函式進行更新，但是這些屬性的子集只能通過用戶互動來更新，例如，當我們單擊dcc.Dropdown組件中的一個選項時，該組件的value屬性將發生更改，
dcc.Graph組件具有四個可以通過用戶互動更改的屬性：hoverData，clickData，selectedData，relayoutData，當我們將滑鼠懸停在點上、單擊點或選擇圖形中的點區域時，這些屬性將會更新，
2.Dash實戰：疫情資料可視化
下面將結合一個“疫情資料可視化”實體來熟悉dash及其各種組件，
本文所有代碼均已上傳至我的Github，需要的朋友可以自行下載，

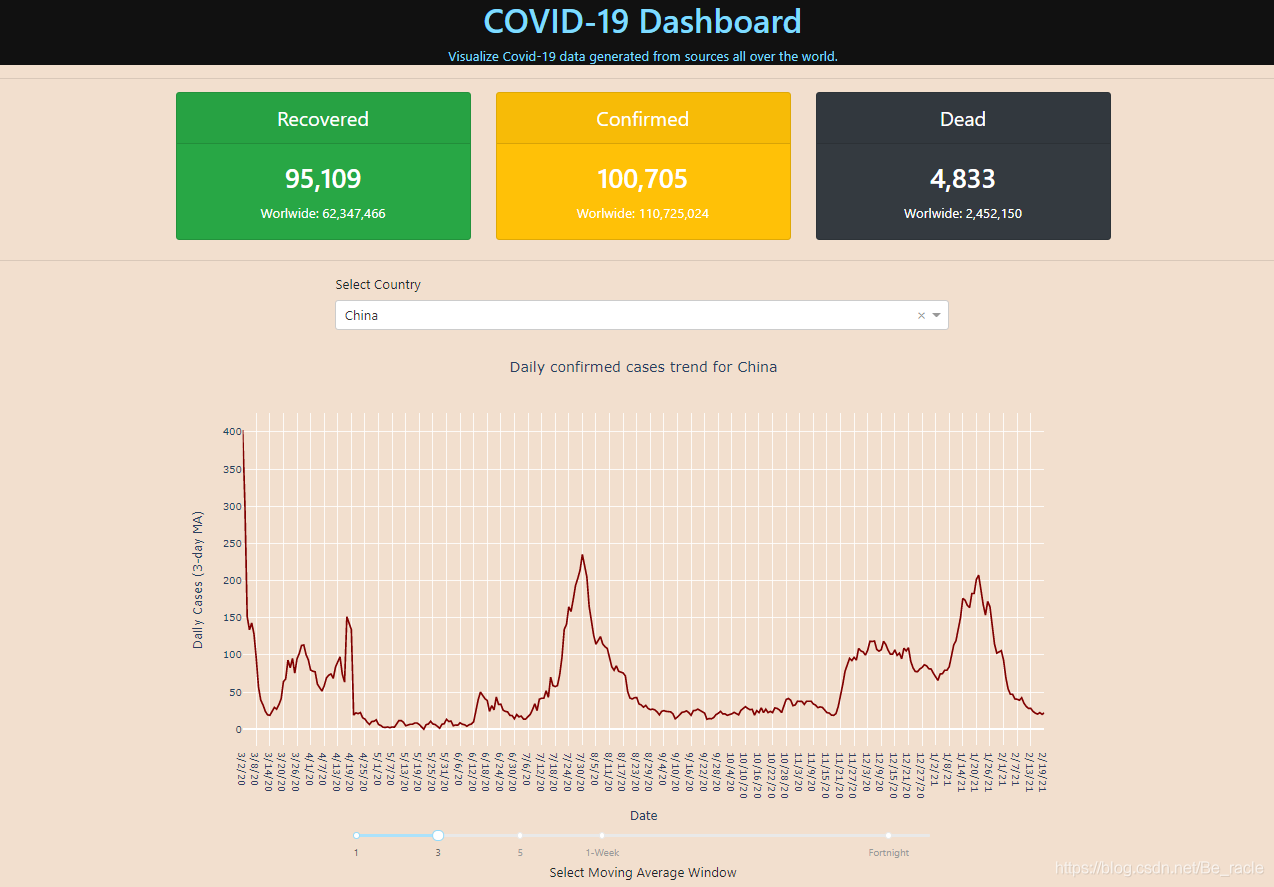

最后的呈現效果如下圖所示，
2.1 匯入依賴包
import pandas as pd
pd.set_option('max_rows',20)
import plotly.express as px
import plotly.io as pio
pio.renderers.default = "browser"
dash_core_components和dash_html_components是Dash中非常重要的兩個組件，
dash-bootstrap-components是用于Plotly Dash的Bootstrap組件庫，
import dash
from dash.dependencies import Input, Output
import dash_core_components as dcc
import dash_html_components as html
import dash_bootstrap_components as dbc
external_stylesheets = [dbc.themes.BOOTSTRAP]
app = dash.Dash(__name__, external_stylesheets=external_stylesheets)
app.title = 'Covid-19 Dashboard'
2.2 獲取資料
全球疫情資料是從20年1月22日至今（就是您看博客的這一天），由于統計方法的不同，可能有部分資料不準確，
# 確診資料
CONF_URL = 'https://raw.githubusercontent.com/CSSEGISandData/COVID-19/master/csse_covid_19_data/csse_covid_19_time_series/time_series_covid19_confirmed_global.csv'
# 死亡資料
DEAD_URL = 'https://raw.githubusercontent.com/CSSEGISandData/COVID-19/master/csse_covid_19_data/csse_covid_19_time_series/time_series_covid19_deaths_global.csv'
# 治愈資料
RECV_URL = 'https://raw.githubusercontent.com/CSSEGISandData/COVID-19/master/csse_covid_19_data/csse_covid_19_time_series/time_series_covid19_recovered_global.csv'
covid_conf_ts = pd.read_csv(CONF_URL)
covid_dead_ts = pd.read_csv(DEAD_URL)
covid_recv_ts = pd.read_csv(RECV_URL)
2.3 資料處理
# 以規整的時間序列格式獲取某個國家或地區的疫情資料
def process_data(data,cntry='China',window=3):
conf_ts = data
conf_ts_cntry = conf_ts[conf_ts['Country/Region']==cntry]
final_dataset = conf_ts_cntry.T[4:].sum(axis='columns').diff().rolling(window=window).mean()[40:]
df = pd.DataFrame(final_dataset,columns=['Total'])
return df
# 獲取全球確診、治愈和死亡的總資料
def get_overall_total(df):
return df.iloc[:,-1].sum()
conf_overall_total = get_overall_total(covid_conf_ts)
dead_overall_total = get_overall_total(covid_dead_ts)
recv_overall_total = get_overall_total(covid_recv_ts)
# 獲取某個國家或地區的確診、治愈和死亡的總資料
def get_cntry_total(df,cntry='China'):
return df[df['Country/Region']==cntry].iloc[:,-1].sum()
cntry = 'China'
conf_cntry_total = get_cntry_total(covid_conf_ts,cntry)
dead_cntry_total = get_cntry_total(covid_dead_ts,cntry)
recv_cntry_total = get_cntry_total(covid_recv_ts,cntry)
2.4 利用Plotly繪圖
# 繪制確診病例資料折線圖
def fig_world_trend(cntry='China',window=3):
df = process_data(data=covid_conf_ts,cntry=cntry,window=window)
df.head(10)
if window==1:
yaxis_title = "Daily Cases"
else:
yaxis_title = "Daily Cases ({}-day MA)".format(window)
fig = px.line(df, y='Total', x=df.index, title='Daily confirmed cases trend for {}'.format(cntry),height=600,color_discrete_sequence =['maroon'])
fig.update_layout(title_x=0.5,plot_bgcolor='#F2DFCE',paper_bgcolor='#F2DFCE',xaxis_title="Date",yaxis_title=yaxis_title)
return fig
2.5 網頁頂部標題設計
colors = {
'background': '#111111',
'bodyColor':'#F2DFCE',
'text': '#7FDBFF'
}
# 網頁頭部設計
def get_page_heading_style():
return {'backgroundColor': colors['background']}
# 網頁標題設計
def get_page_heading_title():
return html.H1(children='COVID-19 Dashboard',
style={
'textAlign': 'center',
'color': colors['text']
})
# 網頁副標題設計
def get_page_heading_subtitle():
return html.Div(children='Visualize Covid-19 data generated from sources all over the world.',
style={
'textAlign':'center',
'color':colors['text']
})
利用dbc.Row和dbc.Col組合標題和副標題，
# 合并標題與副標題
def generate_page_header():
main_header = dbc.Row(
[
dbc.Col(get_page_heading_title(),md=12)
],
align="center",
style=get_page_heading_style()
)
subtitle_header = dbc.Row(
[
dbc.Col(get_page_heading_subtitle(),md=12)
],
align="center",
style=get_page_heading_style()
)
header = (main_header,subtitle_header)
return header
2.6 下拉選擇框設計
# 獲取所有國家或地區的名稱串列
def get_country_list():
return covid_conf_ts['Country/Region'].unique()
# 生成一個排好序的國家或地區名稱串列
def create_dropdown_list(cntry_list):
dropdown_list = []
for cntry in sorted(cntry_list):
tmp_dict = {'label':cntry,'value':cntry}
dropdown_list.append(tmp_dict)
return dropdown_list
利用dcc.Dropdown生成下拉串列，
def get_country_dropdown(id):
return html.Div([
html.Label('Select Country'),
dcc.Dropdown(id='my-id'+str(id),
options=create_dropdown_list(get_country_list()),
value='China'
),
html.Div(id='my-div'+str(id))
])
2.7 圖形容器
將fig_world_trend()生成的圖形傳入dcc.Graph生成的圖形容器中，
def graph1():
return dcc.Graph(id='graph1',figure=fig_world_trend('China'))
2.8 卡片設計
我們將以卡片的形式呈現確診、治愈、死亡資料，
def generate_card_content(card_header,card_value,overall_value):
card_head_style = {'textAlign':'center','fontSize':'150%'}
card_body_style = {'textAlign':'center','fontSize':'200%'}
card_header = dbc.CardHeader(card_header,style=card_head_style)
card_body = dbc.CardBody(
[
html.H5(f"{int(card_value):,}", className="card-title",style=card_body_style),
html.P(
"Worlwide: {:,}".format(overall_value),
className="card-text",style={'textAlign':'center'}
),
]
)
card = [card_header,card_body]
return card
利用dbc.Card生成卡片，利用dbc.Row和dbc.Col排列卡片，
def generate_cards(cntry='China'):
conf_cntry_total = get_cntry_total(covid_conf_ts,cntry)
dead_cntry_total = get_cntry_total(covid_dead_ts,cntry)
recv_cntry_total = get_cntry_total(covid_recv_ts,cntry)
cards = html.Div(
[
dbc.Row(
[
dbc.Col(dbc.Card(generate_card_content("Recovered",recv_cntry_total,recv_overall_total), color="success", inverse=True),md=dict(size=2,offset=3)),
dbc.Col(dbc.Card(generate_card_content("Confirmed",conf_cntry_total,conf_overall_total), color="warning", inverse=True),md=dict(size=2)),
dbc.Col(dbc.Card(generate_card_content("Dead",dead_cntry_total,dead_overall_total),color="dark", inverse=True),md=dict(size=2)),
],
className="mb-4",
),
],id='card1'
)
return cards
2.9 滑動條設計
利用dcc.Slider生成滑動條，用來選擇移動平均視窗大小，
def get_slider():
return html.Div([
dcc.Slider(
id='my-slider',
min=1,
max=15,
step=None,
marks={
1: '1',
3: '3',
5: '5',
7: '1-Week',
14: 'Fortnight'
},
value=3,
),
html.Div([html.Label('Select Moving Average Window')],id='my-div'+str(id),style={'textAlign':'center'})
])
2.10 頁面布局
將前面設計完成的所有組件進行頁面布局，
def generate_layout():
page_header = generate_page_header()
layout = dbc.Container(
[
page_header[0],
page_header[1],
html.Hr(),
generate_cards(),
html.Hr(),
dbc.Row(
[
dbc.Col(get_country_dropdown(id=1),md=dict(size=4,offset=4))
]
),
dbc.Row(
[
dbc.Col(graph1(),md=dict(size=6,offset=3))
],
align="center",
),
dbc.Row(
[
dbc.Col(get_slider(),md=dict(size=4,offset=4))
]
),
],fluid=True,style={'backgroundColor': colors['bodyColor']}
)
return layout
app.layout = generate_layout()
2.11 回呼函式（★★★）
本實體中有兩個輸入：
- 下拉串列選擇的國家或地區，
- 滑動條選擇的移動平均視窗大小，
同時也有兩個輸出：
- 卡片上的資料將得到更新，
- 圖形將會得到更新，
@app.callback(
[Output(component_id='graph1',component_property='figure'), #line chart
Output(component_id='card1',component_property='children')], #overall card numbers
[Input(component_id='my-id1',component_property='value'), #dropdown
Input(component_id='my-slider',component_property='value')] #slider
)
def update_output_div(input_value1,input_value2):
return fig_world_trend(input_value1,input_value2),generate_cards(input_value1)
2.12 運行
if __name__ == '__main__':
app.run_server(debug=True)
呈現效果如下所示：
3.總結
| 優點 | 缺點 | |
|---|---|---|
| Streamlit | 簡單易上手，快速搭建APP | 樣式固定，運行速度慢 |
| Dash | 樣式多變，組件豐富 | 稍復雜，需要一定的HTML、CSS基礎知識 |
本文所有代碼均已上傳至我的Github，需要的朋友可以自行下載，
https://github.com/Beracle/06-COVID-19-DashBoard
