從HotSpot VM原始碼看字串常量池（StringTable）和intern()方法

引言

字串常量池（StringTable）是JVM中一個重要的結構，它有助于避免重復創建相同內容的String物件，那么StringTable是怎么實作的？“把字串加入到字串常量池中”這個程序發生了？intern()方法又做了什么？上面的問題在JDK6和JDK7中又有什么不一樣的答案？

網路上已經有海量的文章討論過上面這些問題，但是不同的文章會給出截然相反的結論，

比如：

• StringTable中保存的是String物件，還是String物件的參考？
• new String("a")，是在堆里創建一個新的值為“a"的String物件，還是創建一個指向StringTable中代表”a“的value陣列的物件？
• new String("a") 和 字面量"a"產生的字串物件，用的是不是同一個value陣列？

想找到這些問題的準確答案，靠搜索引擎上面的資料實在太難了，還是直接看HotSpot VM的源代碼更方便一點，這也印證了Linus Torvalds的那句名言：

“Talk is cheap. Show me the code.”

原始碼中StringTable的結構

StringTable的底層結構

字串常量池可以簡單理解為就是一個hashmap的結構，記錄的是字串序列和String物件參考的映射關系，

在hotspot\share\memory\universe.cpp中對StringTable進行了初始化：

StringTable::create_table();

可以看看create_table()函式的原始碼，位于hotspot\share\classfile\stringTable.cpp

void StringTable::create_table() {
  size_t start_size_log_2 = ceil_log2(StringTableSize);
  _current_size = ((size_t)1) << start_size_log_2;
  log_trace(stringtable)("Start size: " SIZE_FORMAT " (" SIZE_FORMAT ")",
                         _current_size, start_size_log_2);
  _local_table = new StringTableHash(start_size_log_2, END_SIZE, REHASH_LEN);
  _oop_storage = OopStorageSet::create_weak("StringTable Weak");
  _oop_storage->register_num_dead_callback(&gc_notification);
}

里面最關鍵的是_local_table = new StringTableHash(start_size_log_2, END_SIZE, REHASH_LEN);

這一行代碼對_local_table進行了初始化，這里的_local_table是一個static型別的變數，指向的是StringTableHash類的物件，

StringTableHash是什么？

StringTableHash是個別名，它實際上是hotspot\share\utilities\concurrentHashTable.hpp中定義的ConcurrentHashTable，如下：

typedef ConcurrentHashTable<StringTableConfig, mtSymbol> StringTableHash;
static StringTableHash* _local_table = NULL;

ConcurrentHashTable的原始碼就不貼出來了，里面有注釋說明它是A mostly concurrent-hash-table，簡單來說就是支持并發操作的hash表，類似于jdk中的ConcurrentHashMap，

讀到這里，可以得到以下資訊：

• StringTable只在universe.cpp中被初始化，之后都是共享的，
• StringTable的底層是_local_table指向的ConcurrentHashTable，一個并發散串列，
• StringTable的資料保存在一個靜態變數中，全域共享，

StringTable支持的操作

StringTable里面的函式全部是static型別的，這意味著它是一個提供靜態方法的類，是全域共享的，

下面是stringTable.hpp中定義的核心public函式串列：

public:
  static size_t table_size();
  static TableStatistics get_table_statistics();

  static void create_table();

  static void do_concurrent_work(JavaThread* jt);
  static bool has_work();

  // Probing
  static oop lookup(Symbol* symbol);
  static oop lookup(const jchar* chars, int length);

  // Interning
  static oop intern(Symbol* symbol, TRAPS);
  static oop intern(oop string, TRAPS);
  static oop intern(const char *utf8_string, TRAPS);

  // Rehash the string table if it gets out of balance
  static void rehash_table();
  static bool needs_rehashing() { return _needs_rehashing; }
  static inline void update_needs_rehash(bool rehash) {
    if (rehash) {
      _needs_rehashing = true;
    }
  }

從函式命名也可以看出StringTable主要支持的操作：

• 創建，查看表資訊和狀態等操作如table_size()、create_table()、has_work()、get_table_statistics()
• 查找字串如lookup()，嘗試池化字串如intern()
• hash相關操作如rehash_table()、needs_rehashing()

lookup()方法

對外部來說最關鍵的就是lookup()和intern()方法，intern()后面會再解釋，這里先看看lookup()

lookup就是查找的意思，用于通過字串查找對應的String物件，最侄訓執行到do_lookup()方法：

oop StringTable::do_lookup(const jchar* name, int len, uintx hash) {
  Thread* thread = Thread::current();
  StringTableLookupJchar lookup(thread, hash, name, len);
  StringTableGet stg(thread);
  bool rehash_warning;
  _local_table->get(thread, lookup, stg, &rehash_warning);
  update_needs_rehash(rehash_warning);
  return stg.get_res_oop();
}

這里可以看到這樣一行代碼： _local_table->get(thread, lookup, stg, &rehash_warning);

說明String物件最終是從_local_table中拿到的，回傳值型別是oop也就是普通物件參考，

類資料共享（Class-Data Sharing）

從StringTable的另外一個Map說起

前面說到StringTable的底層是_local_table指向的concurrentHashTable，但我看的StringTable原始碼中（JDK16），還有另外一個Map：

static CompactHashtable<
  const jchar*, oop,
  read_string_from_compact_hashtable,
  java_lang_String::equals
> _shared_table;

這里定義了一個CompactHashtable型別的變數_shared_table，并且有一些專門為其提供的方法：

  // Sharing
 private:
  static oop lookup_shared(const jchar* name, int len, unsigned int hash) NOT_CDS_JAVA_HEAP_RETURN_(NULL);
 public:
  static oop create_archived_string(oop s, Thread* THREAD) NOT_CDS_JAVA_HEAP_RETURN_(NULL);
  static void shared_oops_do(OopClosure* f) NOT_CDS_JAVA_HEAP_RETURN;
  static void write_to_archive(const DumpedInternedStrings* dumped_interned_strings) NOT_CDS_JAVA_HEAP_RETURN;
  static void serialize_shared_table_header(SerializeClosure* soc) NOT_CDS_JAVA_HEAP_RETURN;

  // Jcmd
  static void dump(outputStream* st, bool verbose=false);
  // Debugging
  static size_t verify_and_compare_entries();
  static void verify();

因此去看了一下原始碼

_compact_buckets = MetaspaceShared::new_ro_array<u4>(_num_buckets + 1);
_compact_entries = MetaspaceShared::new_ro_array<u4>(entries_space);

它是通過MetaspaceShared::new_ro_array來申請空間，ro表示了它是塊只讀的記憶體空間，

MetaspaceShared的原始碼注釋中提到，它提供三種型別的空間分配：

// The CDS archive is divided into the following regions:
//     mc  - misc code (the method entry trampolines, c++ vtables)
//     rw  - read-write metadata
//     ro  - read-only metadata and read-only tables

并且這三塊空間在記憶體中是連續的，

看起來很奇怪，已經有了_local_table，為什么還需要用一個只讀的空間來保存字串？

而且Metaspace在JDK1.8中已經移動到本地記憶體中了，而字串常量池此時是在堆中？

這就要提到下面的類資料共享了，

類資料共享的發展歷史

下面的歷史引自博客：Java12新特性 -- 默認生成類資料共享(CDS)歸檔檔案

• JDK5引入了Class-Data Sharing可以用于多個JVM共享class，提升啟動速度，最早只支持system classes及serial GC，
• JDK9對其進行擴展以支持application classes及其他GC演算法，
• java10的新特性JEP 310: Application Class-Data Sharing擴展了JDK5引入的Class-Data Sharing，支持application的Class-Data Sharing并開源出來(以前是commercial feature)
  • CDS 只能作用于 BootClassLoader 加載的類，不能作用于 AppClassLoader 或者自定義的 ClassLoader加載的類，在 Java 10 中，則將 CDS 擴展為 AppCDS，顧名思義，AppCDS 不止能夠作用于BootClassLoader了，AppClassLoader 和自定義的 ClassLoader 也都能夠起作用，大大加大了 CDS 的適用范圍，也就說開發自定義的類也可以裝載給多個JVM共享了，
• JDK11將-Xshare:off改為默認-Xshare:auto，以更加方便使用CDS特性，

Java 10的Application Class-Data Sharing

Java 10中引入了Application Class-Data Sharing，在JEP 310中做了簡單說明：

JEP 310: Application Class-Data Sharing
Summary
	To improve startup and footprint, extend the existing Class-Data Sharing ("CDS") feature to allow application classes to 	be placed in the shared archive.
Goals
- Reduce footprint by sharing common class metadata across different Java processes.
- Improve startup time.
- Extend CDS to allow archived classes from the JDK's run-time image file ($JAVA_HOME/lib/modules) and the application class   path to be loaded into the built-in platform and system class loaders.
- Extend CDS to allow archived classes to be loaded into custom class loaders.

網上似乎沒有多少資料談到這個類資料共享機制，不過從這個草案也可以略知一二：

• Class-Data Sharing 允許將Java類放置在共享的存檔空間中
• 通過在不同的Java行程之間共享公共類元資料來減少記憶體占用

這也就可以解釋上文提到的_shared_table的用處：用于在不同的Java行程之間共享字串池，

StringTable和intern()方法的變化

StringTable在JDK1.7的變化

把String物件加入StringTable的邏輯是：

• 從 StringTable 中找給定的字串物件，找到的話就直接回傳其參考
• 找不到就把當前字串物件添加到 StringTable 中，然后回傳參考

接下來以下面的代碼執行程序為例說明StringTable在JDK6和JDK7中的區別：

String s1 = "abc";
String s2 = new String("abc");

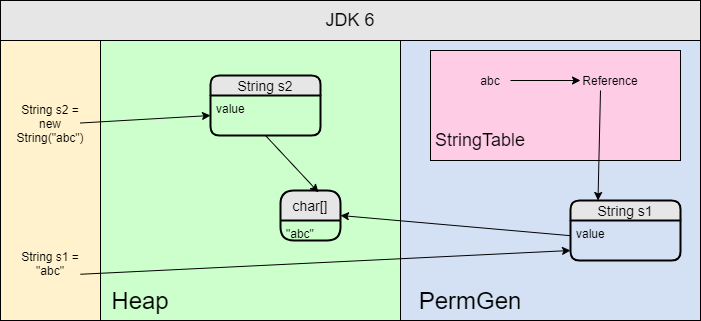

在JDK6及以前，StringTable在PermGen中，字串常量池中保存的也是PermGen中的物件參考，如下圖所示：

執行程序如下：

• 執行第一行代碼時，發現"abc"不存在StringTable中，會在PermGen新建一個String物件，并回傳其參考
• 執行第二行代碼時，發現"abc"已經存在于StringTable中，會在Heap中新建一個String物件，并且這個物件會共享之前s1的value陣列

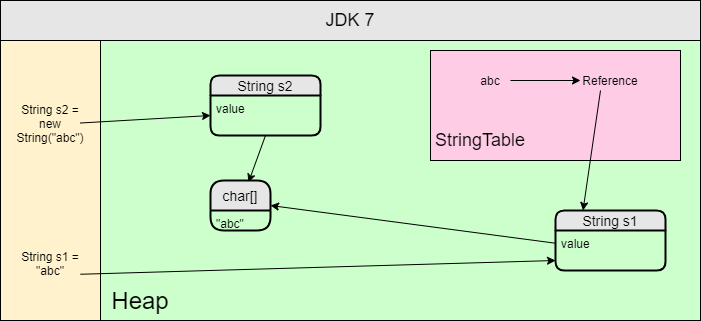

在JDK7中，StringTable被移動到Heap中，在執行第一行代碼時，創建"abc"字串也是在Heap中進行，看起來區別并不大，僅僅是從PermGen移動到了Heap中，但這一改動會影響intern()方法的執行邏輯，后面會具體解釋，

intern()方法在JDK1.7的變化

String Table在JDK1.6中位于Perm Gen，但是在JDK1.7中被轉移到了Java Heap中，這次轉移伴隨著String.intern()方法的性質發生了一些微小的改變，

• 在1.6中，intern的處理是先判斷字串常量是否在字串常量池中，如果存在直接回傳該物件的參考，如果沒有找到，則將該字串常量加入到字串常量區，也就是在永久代中創建該字串物件，再把參考保存到字串常量池中，
• 在1.7中，intern的處理是先判斷字串常量是否在字串常量池中，如果存在直接回傳該物件的參考，如果沒有找到，說明該字串常量在堆中，則處理是把堆區該物件的參考加入到字串常量池中，以后別人拿到的是該字串常量的參考，實際存在堆中，

例如下面的代碼：

String s1 = new String(new char[]{'a','b','c'});
s1.intern();
String s2 = "abc";
System.out.println(s1 == s2);

按照常規的思路，s1.intern()會將s1放進字串常量池，然后String s2 = "abc"時，會通過StringTable回傳s1的參考給s2，所以結果是true，

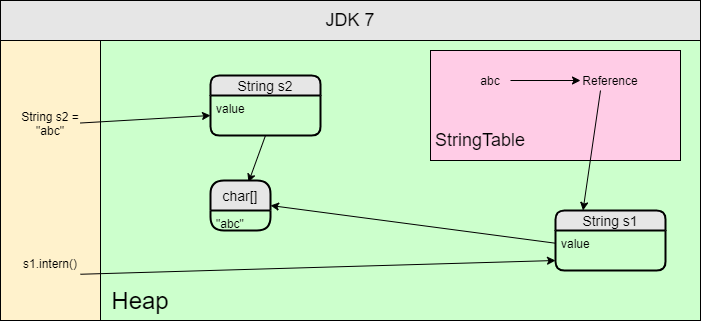

這在JDK7里面確實是沒錯的，如下圖所示：

但是在JDK6里面，因為字串物件s1是直接通過傳入char陣列new出來的，這個String物件是在Heap上的，

而StringTable是在PermGen里面的，無法直接將s1放入StringTable，jvm會在PermGen創建一個新的String物件，再把這個新的String物件放入StringTable中，

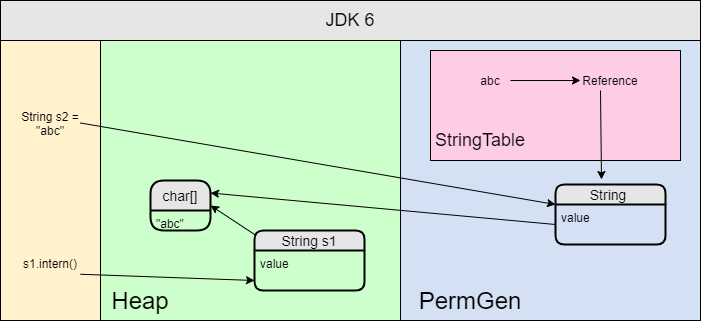

所以后面String s2 = "abc"時，會通過StringTable回傳新的String物件給s2，因此此時結果為false，如下圖所示：

可以通過JDK6和JDK7中intern()的C++原始碼來驗證：

JDK 6 版本的 openjdk 代碼：

// try to reuse the string if possible
  if (!string_or_null.is_null() && (!JavaObjectsInPerm || string_or_null()->is_perm())) {
    string = string_or_null;
  } else {
    string = java_lang_String::create_tenured_from_unicode(name, len, CHECK_NULL);
  }

JDK 7 版本的 openjdk 代碼：

// try to reuse the string if possible
  if (!string_or_null.is_null()) {
    string = string_or_null;
  } else {
    string = java_lang_String::create_from_unicode(name, len, CHECK_NULL);
  }

區別在JDK6在把字串放入StringTable時多了一行判斷：

 (!JavaObjectsInPerm || string_or_null()->is_perm())

• 這個用于判斷字串是否在永久代中，如果是，最侄訓將這個 string_or_null 放入 StringTable 中
• 否則，最侄訓通過java_lang_String::create_tenured_from_unicode在永久代中再次創建一個 String 物件，然后放入 StringTable 中，

結語

在HotSpot VM的原始碼中主要得到了下面的資訊：

• 字串常量池可以簡單理解為就是一個hashmap的結構，記錄的是字串序列和String物件參考的映射關系
• 為了在不同的Java行程之間共享字串池，StringTable還有另外一個名為_shared_table的Map
• JDK6中，會在永久代創建String物件再放入StringTable，而在JDK7中則直接將堆中的String物件放入StringTable中

OpenJDK中包含HotSpot VM的原始碼，是完全開源的，感興趣的可以自行下載閱讀：OpenJDK源代碼

如果嫌Github下載太慢也可以去Gitee找國內的鏡像，

參考資料

• 從字串到常量池，一文看懂String類
• 深入決議String#intern
• JEP 310: Application Class-Data Sharing
• JEP 341: Default CDS Archives
• Java12新特性 -- 默認生成類資料共享(CDS)歸檔檔案
• OpenJDK源代碼
