OpenCV-Python實戰（4）——OpenCV常見影像處理技術（??萬字長文，含大量示例??）

0. 前言

影像處理技術是計算機視覺專案的核心，通常是計算機視覺專案中的關鍵工具，可以使用它們來完成各種計算機視覺任務，因此，如果要構建計算機視覺專案，就需要對影像處理有足夠的了解，在本文中，將介紹計算機視覺專案中常見的影像處理技術，主要包括影像的幾何變換和影像濾波等，

1. 拆分與合并通道

再進行影像處理時，有時我們僅需要使用特定通道，因此，必須首先將多通道影像拆分為多個單通道影像，為了拆分通道，可以使用 cv2.split() 函式，cv2.split() 函式將源多通道影像拆分為多個單通道影像，此外，處理完成后，可能希望將多個的單通道影像合并創建為一個多通道影像，為了合并通道，可以使用 cv2.merge() 函式，cv2.merge() 函式將多個單通道影像合并為一個多通道影像，
使用 cv2.split() 函式，從加載的 BGR 影像中獲取三個通道：

# 通道拆分
image = cv2.imread('sigonghuiye.jpeg')
(b, g, r) = cv2.split(image)

使用 cv2.merge() 函式，將三個通道合并構建 BGR 影像：

# 通道合并
image_copy = cv2.merge((b, g, r))

需要注意的是，cv2.split() 是一個耗時的操作，所以應該只在絕對必要的時候使用它，作為替代，可以使用 NumPy 切片語法來處理特定通道，例如，如果要獲取影像的藍色通道：

b = image[:, :, 0]

此外，可以消除多通道影像的某些通道(通過將通道值設定為 0 )，得到的影像具有相同數量的通道，但相應通道中的值為 0；例如，如果要消除 BGR 影像的藍色通道：

image_without_blue = image.copy()
image_without_blue[:, :, 0] = 0

消除其他通道的方法與上述代碼原理相同：

# 紅藍通道
image_without_green = image.copy()
image_without_green[:,:,1] = 0
# 藍綠通道
image_without_red = image.copy()
image_without_red[:,:,2] = 0

然后將得到的影像的通道拆分：

(b_1, g_1, r_1) = cv2.split(image_without_blue)
(b_2, g_2, r_2) = cv2.split(image_without_green)
(b_3, g_3, r_3) = cv2.split(image_without_red)

顯示拆分后的通道：

def show_with_matplotlib(color_img, title, pos):
    # Convert BGR image to RGB
    img_RGB = color_img[:,:,::-1]

    ax = plt.subplot(3, 6, pos)
    plt.imshow(img_RGB)
    plt.title(title,fontsize=8)
    plt.axis('off')

image = cv2.imread('sigonghuiye.jpeg')

plt.figure(figsize=(13,5))
plt.suptitle('splitting and merging channels in OpenCV', fontsize=12, fontweight='bold')

show_with_matplotlib(image, "BGR - image", 1)
show_with_matplotlib(cv2.cvtColor(b, cv2.COLOR_GRAY2BGR), "BGR - (B)", 2)
show_with_matplotlib(cv2.cvtColor(g, cv2.COLOR_GRAY2BGR), "BGR - (G)", 2 + 6)
show_with_matplotlib(cv2.cvtColor(r, cv2.COLOR_GRAY2BGR), "BGR - (R)", 2 + 6 * 2)
show_with_matplotlib(image_merge, "BGR - image (merge)", 1 + 6)
show_with_matplotlib(image_without_blue, "BGR without B", 3)
show_with_matplotlib(image_without_green, "BGR without G", 3 + 6)
show_with_matplotlib(image_without_red, "BGR without R", 3 + 6 * 2)
show_with_matplotlib(cv2.cvtColor(b_1, cv2.COLOR_GRAY2BGR), "BGR without B (B)", 4)
show_with_matplotlib(cv2.cvtColor(g_1, cv2.COLOR_GRAY2BGR), "BGR without B (G)", 4 + 6)
show_with_matplotlib(cv2.cvtColor(r_1, cv2.COLOR_GRAY2BGR), "BGR without B (R)", 4 + 6 * 2)
# 顯示其他拆分通道的方法完全相同，只需修改通道名和子圖位置
# ...

plt.show()

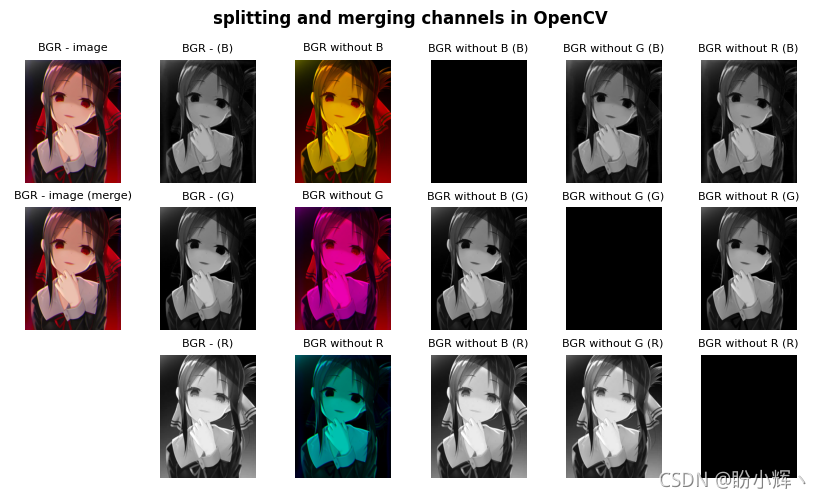

代碼運行結果如下：

在上圖中，也可以更好的看出 RGB 顏色空間的加法屬性，例如，沒有 B 通道的子圖大部分是黃色的，這是因為 綠色+紅色 會得到黃色值，

2. 影像的幾何變換

幾何變換主要包括縮放、平移、旋轉、仿射變換、透視變換和影像裁剪等，執行這些幾何變換的兩個關鍵函式是 cv2.warpAffine() 和 cv2.warpPerspective()，
cv2.warpAffine() 函式使用以下 2 x 3 變換矩陣來變換源影像：
d s t ( x , y ) = s r c ( M 11 x + M 12 y + M 13 , M 21 x + M 22 y + M 23 ) dst(x,y)=src(M_{11}x+M_{12}y+M_{13}, M_{21}x+M_{22}y+M_{23}) dst(x,y)=src(M11?x+M12?y+M13?,M21?x+M22?y+M23?)
cv2.warpPerspective() 函式使用以下 3 x 3 變換矩陣變換源影像：
d s t ( x , y ) = s r c ( M 11 x + M 12 y + M 13 M 31 x + M 32 y + M 33 , M 21 x + M 22 y + M 23 M 31 x + M 32 y + M 33 ) dst(x,y)=src(\frac {M_{11}x+M_{12}y+M_{13}} {M_{31}x+M_{32}y+M_{33}}, \frac {M_{21}x+M_{22}y+M_{23}} {M_{31}x+M_{32}y+M_{33}}) dst(x,y)=src(M31?x+M32?y+M33?M11?x+M12?y+M13??,M31?x+M32?y+M33?M21?x+M22?y+M23??)
接下來，我們將了解最常見的幾何變換技術，

2.1 縮放影像

縮放影像時，可以直接使用縮放后影像尺寸呼叫 cv2.resize()：

# 指定縮放后影像尺寸
resized_image = cv2.resize(image, (width * 2, height * 2), interpolation=cv2.INTER_LINEAR)

除了上述用法外，也可以同時提供縮放因子 fx 和 fy 值，例如，如果要將影像縮小 2 倍：

# 使用縮放因子
dst_image = cv2.resize(image, None, fx=0.5, fy=0.5, interpolation=cv2.INTER_AREA)

如果要放大影像，最好的方法是使用 cv2.INTER_CUBIC 插值方法(較耗時)或 cv2.INTER_LINEAR，如果要縮小影像，一般的方法是使用 cv2.INTER_LINEAR，
OpenCV 提供的五種插值方法如下表所示：

顯示縮放后的影像：

def show_with_matplotlib(color_img, title, pos):
    # Convert BGR image to RGB
    img_RGB = color_img[:,:,::-1]
    ax = plt.subplot(1, 3, pos)
    plt.imshow(img_RGB)
    plt.title(title,fontsize=8)
    # plt.axis('off')
show_with_matplotlib(image, 'Original image', 1)
show_with_matplotlib(dst_image, 'Resized image', 2)
show_with_matplotlib(dst_image_2, 'Resized image 2', 3)
plt.show()

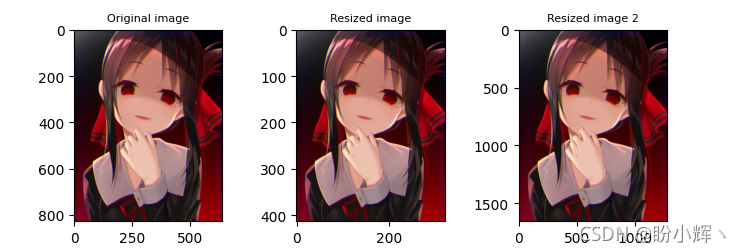

可以通過坐標系觀察圖片的縮放情況：

2.2 平移影像

為了平移物件，需要使用 NumPy 陣列創建 2 x 3 變換矩陣，其中提供了 x 和 y 方向的平移距離(以像素為單位)：

M = np.float32([[1, 0, x], [0, 1, y]])

其對應于以下變換矩陣：
[ 1 0 t x 0 1 t y ] \begin{bmatrix} 1 & 0 & t_x \\ 0 & 1 & t_y \end{bmatrix} [10?01?tx?ty??]
創建此矩陣后，呼叫 cv2.warpAffine() 函式：

dst_image = cv2.warpAffine(image, M, (width, height))

cv2.warpAffine() 函式使用提供的 M 矩陣轉換源影像，第三個引數 (width, height) 用于確定輸出影像的大小，
例如，如果圖片要在 x 方向平移 200 個像素，在 y 方向移動 30 像素：

height, width = image.shape[:2]
M = np.float32([[1, 0, 200], [0, 1, 30]])
dst_image_1 = cv2.warpAffine(image, M, (width, height))

平移也可以為負值，此時為反方向移動：

M = np.float32([[1, 0, -200], [0, 1, -30]])
dst_image_2 = cv2.warpAffine(image, M, (width, height))

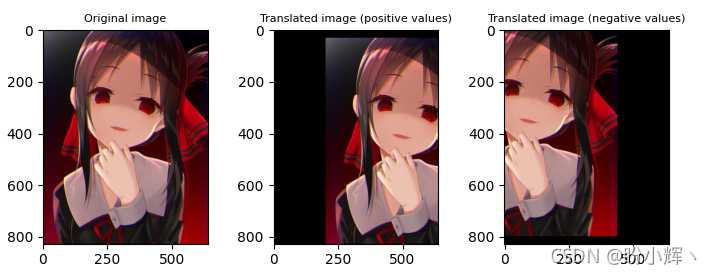

顯示圖片如下：

2.3 旋轉影像

為了旋轉影像，需要首先使用 cv.getRotationMatrix2D() 函式來構建 2 x 3 變換矩陣，該矩陣以所需的角度(以度為單位)旋轉影像，其中正值表示逆時針旋轉，旋轉中心 (center) 和比例因子 (scale) 也可以調整，使用這些元素，以下方式計算變換矩陣：
[ α β ( 1 ? a ) ? c e n t e r . x ? β ? c e n t e r . y ? β α β ? c e n t e r . x ? ( 1 ? α ) ? c e n t e r . y ] \begin{bmatrix} \alpha & \beta & (1-a)\cdot center.x-\beta\cdot center.y \\ -\beta & \alpha & \beta\cdot center.x-(1-\alpha)\cdot center.y \end{bmatrix} [α?β?βα?(1?a)?center.x?β?center.yβ?center.x?(1?α)?center.y?]
其中：
α = s c a l e ? c o s θ , β = s c a l e ? s i n θ \alpha=scale\cdot cos\theta, \beta=scale\cdot sin\theta α=scale?cosθ,β=scale?sinθ
以下示例構建 M 變換矩陣以相對于影像中心旋轉 180 度，縮放因子為 1(不縮放)，之后，將這個 M 矩陣應用于影像，如下所示：

height, width = image.shape[:2]
M = cv2.getRotationMatrix2D((width / 2.0, height / 2.0), 180, 1)
dst_image = cv2.warpAffine(image, M, (width, height))

接下來使用不同的旋轉中心進行旋轉：

M = cv2.getRotationMatrix2D((width/1.5, height/1.5), 30, 1)
dst_image_2 = cv2.warpAffine(image, M, (width, height))

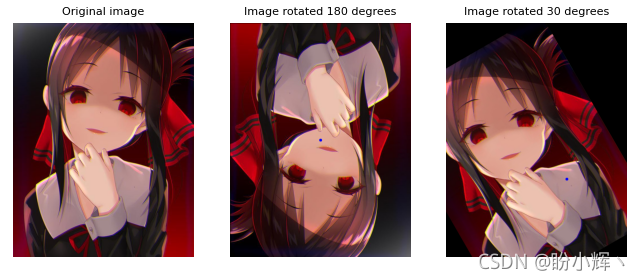

顯示旋轉后的影像：

2.4 影像的仿射變換

在仿射變換中，首先需要使用 cv2.getAffineTransform() 函式來構建 2 x 3 變換矩陣，該矩陣將從輸入影像和變換影像中的相應坐標中獲得，最后，將 M 矩陣傳遞給 cv2.warpAffine()：

pts_1 = np.float32([[135, 45], [385, 45], [135, 230]])
pts_2 = np.float32([[135, 45], [385, 45], [150, 230]])
M = cv2.getAffineTransform(pts_1, pts_2)
dst_image = cv2.warpAffine(image_points, M, (width, height))

仿射變換是保留點、直線和平面的變換，此外，平行線在此變換后將保持平行，但是，仿射變換不會同時保留像素點之間的距離和角度，

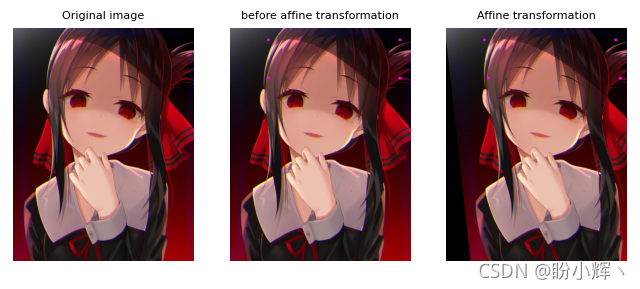

可以通過以下影像觀察仿射變換的結果：

2.5 影像的透視變換

為了進行透視變換，首先需要使用 cv2.getPerspectiveTransform() 函式創建 3 x 3 變換矩陣，該函式需要四對點(源影像和輸出影像中四邊形的坐標)，函式會根據這些點計算透視變換矩陣，然后，將 M 矩陣傳遞給 cv2.warpPerspective() ：

pts_1 = np.float32([[450, 65], [517, 65], [431, 164], [552, 164]])
pts_2 = np.float32([[0, 0], [300, 0], [0, 300], [300, 300]])
M = cv2.getPerspectiveTransform(pts_1, pts_2)
dst_image = cv2.warpPerspective(image, M, (300, 300)

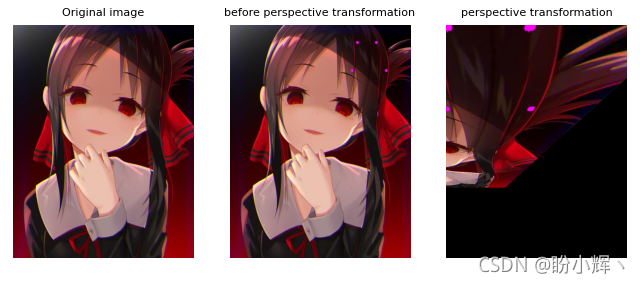

透視變換效果如下所示：

2.6 裁剪影像

可以使用 NumPy 切片裁剪影像：

dst_image = image[80:200, 230:330]

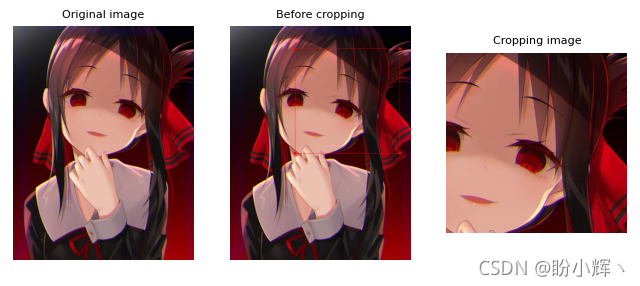

裁剪結果如下所示：

3. 影像濾波

在本節中，將介紹如何模糊和銳化影像，然后應用自定義核，此外，還將介紹一些用于執行其他影像處理功能的常見核，

3.1 應用濾波器（卷積核或簡稱為核）

OpenCV 提供了 cv2.filter2D() 函式，以將任意核應用于影像，將影像與提供的核進行卷積操作，為了使用此函式，首先需要構建將使用的核：

# 使用 5 x 5 核
kernel_averaging_5_5 = np.array([[0.04, 0.04, 0.04, 0.04, 0.04], [0.04,
0.04, 0.04, 0.04, 0.04], [0.04, 0.04, 0.04, 0.04, 0.04],[0.04, 0.04, 0.04,
0.04, 0.04], [0.04, 0.04, 0.04, 0.04, 0.04]])

以上示例創建了 5 x 5 平均卷積核，也可以使用以下方式創建卷積核核：

kernel_averaging_5_5 = np.ones((5, 5), np.float32) / 25

然后將應用 cv2.filter2D() 函式將核應用于源影像：

smooth_image_f2D = cv2.filter2D(image, -1, kernel_averaging_5_5)

上述方法可以將任意核應用于影像，示例中，創建了一個平均卷積核來平滑影像，或者，我們也可以使用 OpenCV 內置的函式，從而在無需創建核的情況下執行影像平滑(也稱為影像模糊)，

3.2 影像平滑

平滑技術通常用于減少噪聲，此外，這些技識訓可用于減少低解析度影像中的像素化，

3.2.1 均值濾波

可以使用 cv2.blur() 或 cv2.boxFilter() 通過將影像與核卷積來執行均值濾波，在使用 cv2.boxFilter() 時可以不執行規范化，只是取核區域下所有像素的平均值，并用這個平均值替換中心元素，可以控制核大小和錨點位置(默認情況下錨點位于核中心)，當 cv2.boxFilter() 的 normalize 引數等于 True 時，兩個函式完全等價，兩個函式都使用如下核平滑影像：
K = α [ 1 1 ? 1 1 1 ? 1 ? ? ? ? 1 1 ? 1 ] K=\alpha\begin{bmatrix} 1 & 1 & \cdots & 1 \\ 1 & 1 & \cdots & 1\\ \vdots&\vdots&\ddots&\vdots \\ 1 & 1 & \cdots & 1 \end{bmatrix} K=α??????11?1?11?1??????11?1???????
cv2.boxFilter() 函式：
α = { k s i z e . w i d t h ? k s i z e . h e i g h t , if normalize=true 1 , otherwise \alpha = \begin{cases} ksize.width\cdot ksize.height, & \text{if normalize=true} \\[2ex] 1, & \text{otherwise} \end{cases} α=????ksize.width?ksize.height,1,?if normalize=trueotherwise?
在 cv2.blur() 函式的情況下：
α = k s i z e . w i d t h ? k s i z e . h e i g h t \alpha = ksize.width\cdot ksize.height α=ksize.width?ksize.height
換句話說， cv2.blur() 是使用歸一化的 boxFilter()：

# 以下兩行代碼是等價的
smooth_image_b = cv2.blur(image, (10, 10))
smooth_image_bfi = cv2.boxFilter(image, -1, (10, 10), normalize=True)

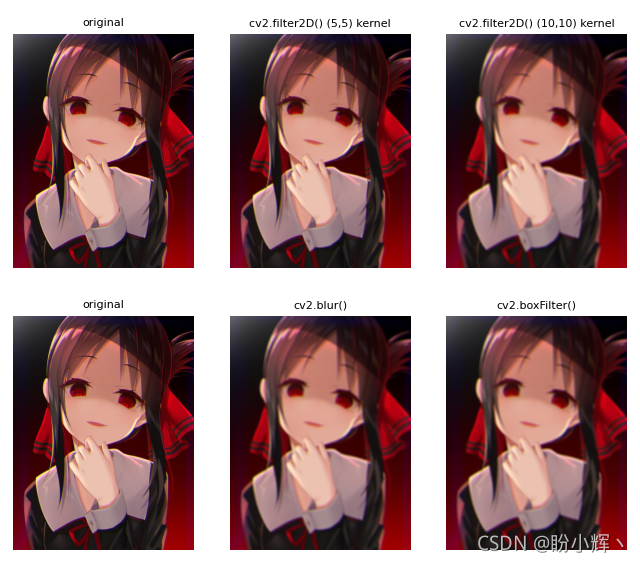

均值濾波后的影像如下所示：

3.2.2 高斯濾波

OpenCV 提供了 cv2.GaussianBlur() 函式用于高斯濾波，該函式使用高斯核對影像進行模糊處理，可以使用以下引數控制高斯核：ksize (核大小)、sigmaX (高斯核 x 方向的標準差) 和 sigmaY (高斯核 y 方向的標準差)，為了獲取所應用的高斯核，可以使用 cv2.getGaussianKernel() 函式構建高斯核：

# (9, 9)表示高斯矩陣的長與寬都是5，標準差取0
smooth_image_gb = cv2.GaussianBlur(image, (9, 9), 0)
# 標準差取0.3
smooth_image_gb_2 = cv2.GaussianBlur(image, (9, 9), 0.3)
# 構建高斯核
print(cv2.getGaussianKernel(9,0))

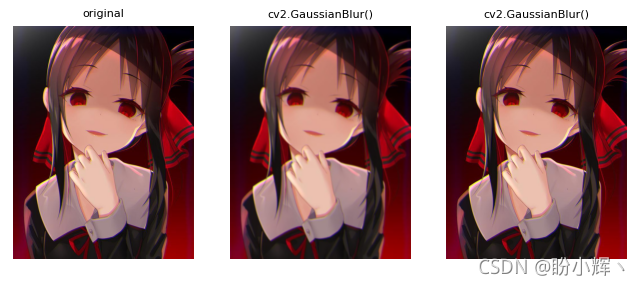

高斯濾波后的影像如下所示：

3.2.3 中值濾波

OpenCV 提供了 cv2.medianBlur() 函式用于中值濾波，該函式使用中值核對影像進行模糊處理：

smooth_image_mb = cv2.medianBlur(image, 9)
smooth_image_mb_2 = cv2.medianBlur(image, 3)

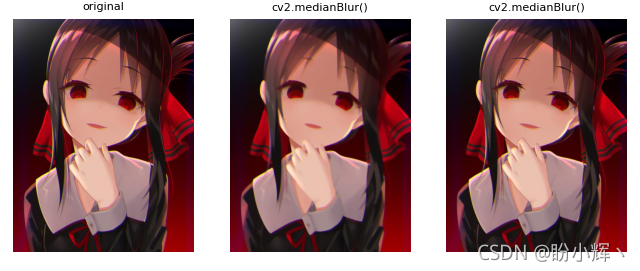

此濾波器可用于減少影像中的椒鹽噪聲，效果如下：

3.2.4 雙邊濾波

cv2.bilateralFilter() 函式應用于輸入影像可以執行雙邊濾波，與上述所有平滑濾波器傾向于全域平滑不同，此函式可用于在保持邊緣銳利的同時減少噪聲：

smooth_image_bf = cv2.bilateralFilter(image, 5, 10, 10)

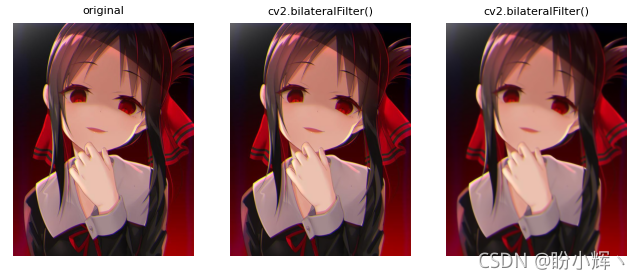

雙邊濾波效果如下圖所示：

3.3 影像銳化

銳化影像的邊緣的一種簡單方法是執行非銳化蒙版 (unsharp masking)，即從原始影像中減去影像的非銳化或平滑版本，在以下示例中，首先應用了高斯平滑濾波器，然后從原始影像中減去生成的影像：

smoothed = cv2.GaussianBlur(img, (9, 9), 10)
unsharped = cv2.addWeighted(img, 1.5, smoothed, -0.5, 0)

另一種方法是使用特定的核來銳化邊緣，然后應用 cv2.filter2D() 函式：

kernel_sharpen_1 = np.array([[0, -1, 0],
                             [-1, 5, -1],
                             [0, -1, 0]])

kernel_sharpen_2 = np.array([[-1, -1, -1],
                             [-1, 9, -1],
                             [-1, -1, -1]])

kernel_sharpen_3 = np.array([[1, 1, 1],
                             [1, -7, 1],
                             [1, 1, 1]])

kernel_sharpen_4 = np.array([[-1, -1, -1, -1, -1],
                             [-1, 2, 2, 2, -1],
                             [-1, 2, 8, 2, -1],
                             [-1, 2, 2, 2, -1],
                             [-1, -1, -1, -1, -1]]) / 8.0

sharp_image_1 = cv2.filter2D(image, -1, kernel_sharpen_1)
sharp_image_2 = cv2.filter2D(image, -1, kernel_sharpen_2)
sharp_image_3 = cv2.filter2D(image, -1, kernel_sharpen_3)
sharp_image_4 = cv2.filter2D(image, -1, kernel_sharpen_4)

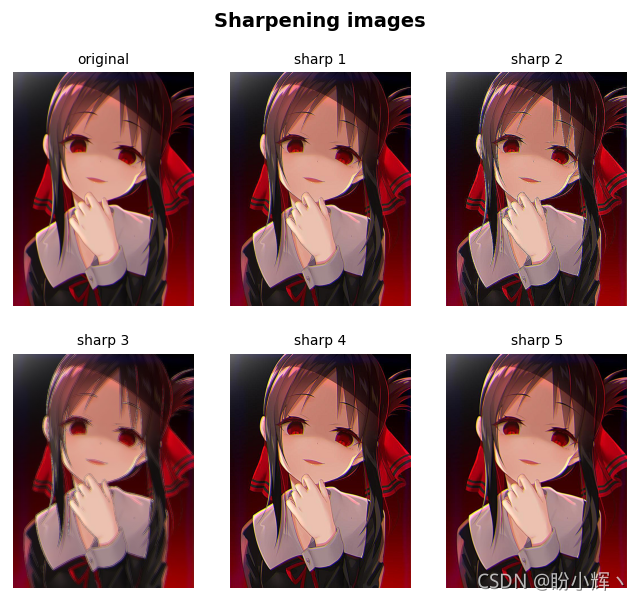

銳化后影像輸出如下所示：

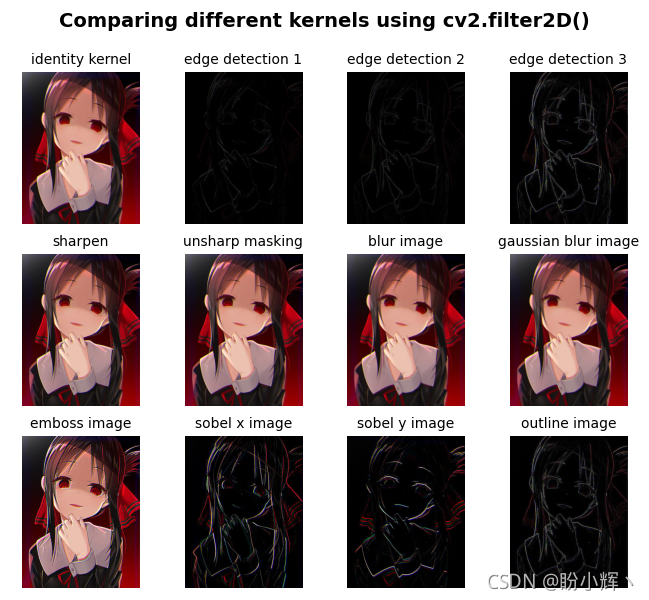

3.4 影像處理中的常用濾波器

還可以定義了一些用于不同目的的通用核，例如：邊緣檢測、平滑、銳化或浮雕等，定義內核后，可以使用 cv2.filter2D() 函式：

image = cv2.imread('sigonghuiye.jpeg')

kernel_identity = np.array([[0, 0, 0],
                            [0, 1, 0],
                            [0, 0, 0]])

# 邊緣檢測
kernel_edge_detection_1 = np.array([[1, 0, -1],
                                    [0, 0, 0],
                                    [-1, 0, 1]])

kernel_edge_detection_2 = np.array([[0, 1, 0],
                                    [1, -4, 1],
                                    [0, 1, 0]])

kernel_edge_detection_3 = np.array([[-1, -1, -1],
                                    [-1, 8, -1],
                                    [-1, -1, -1]])

# 銳化
kernel_sharpen = np.array([[0, -1, 0],
                           [-1, 5, -1],
                           [0, -1, 0]])

kernel_unsharp_masking = -1 / 256 * np.array([[1, 4, 6, 4, 1],
                                              [4, 16, 24, 16, 4],
                                              [6, 24, -476, 24, 6],
                                              [4, 16, 24, 16, 4],
                                              [1, 4, 6, 4, 1]])

# 模糊
kernel_blur = 1 / 9 * np.array([[1, 1, 1],
                                [1, 1, 1],
                                [1, 1, 1]])

gaussian_blur = 1 / 16 * np.array([[1, 2, 1],
                                   [2, 4, 2],
                                   [1, 2, 1]])

# 浮雕
kernel_emboss = np.array([[-2, -1, 0],
                          [-1, 1, 1],
                          [0, 1, 2]])

# 邊緣檢測
sobel_x_kernel = np.array([[1, 0, -1],
                           [2, 0, -2],
                           [1, 0, -1]])

sobel_y_kernel = np.array([[1, 2, 1],
                           [0, 0, 0],
                           [-1, -2, -1]])

outline_kernel = np.array([[-1, -1, -1],
                           [-1, 8, -1],
                           [-1, -1, -1]])

# 應用卷積核
original_image = cv2.filter2D(image, -1, kernel_identity)
edge_image_1 = cv2.filter2D(image, -1, kernel_edge_detection_1)
edge_image_2 = cv2.filter2D(image, -1, kernel_edge_detection_2)
edge_image_3 = cv2.filter2D(image, -1, kernel_edge_detection_3)
sharpen_image = cv2.filter2D(image, -1, kernel_sharpen)
unsharp_masking_image = cv2.filter2D(image, -1, kernel_unsharp_masking)
blur_image = cv2.filter2D(image, -1, kernel_blur)
gaussian_blur_image = cv2.filter2D(image, -1, gaussian_blur)
emboss_image = cv2.filter2D(image, -1, kernel_emboss)
sobel_x_image = cv2.filter2D(image, -1, sobel_x_kernel)
sobel_y_image = cv2.filter2D(image, -1, sobel_y_kernel)
outline_image = cv2.filter2D(image, -1, outline_kernel)

總結

在本文中，介紹了計算機視覺專案中常見的影像處理技術，主要包括影像的幾何變換和影像濾波等，
