引子
近一個月都在與字體打交道，查閱了不少資料，
發現國內很少有這方面的一些資源，有點奇怪，
故此，想稍微梳理一下這方面的一些資料以及資訊，方便對這方面感興趣的朋友參閱，
文字渲染的組成
文字渲染嚴格意義上來說包含幾個主要的核心模塊，分別是：
1.字體光柵化 FreeType
它是一個軟體字體引擎，它被設計成小巧、高效、可高度定制和可移植，同時能夠生成高質量的輸出(字形影像)，它還可以用于圖形庫、顯示服務器、字體轉換工具、文本影像生成工具和許多其他產品，
2.字體適配 Fontconfig
主要用于配置、定制管理系統里的字體，簡單的說就是通過給出的字體資訊，例如粗體，斜體等，找到現有系統中最匹配的這些特征的字體檔案，
3.Unicode文本雙向演算法 FriBidi
主要用來轉換不同語系中存在的文本方向問題，例如右向左的文本， 翻轉后為左向右順序的文本，
4.文字塑形HarfBuzz
HarfBuzz是一種文字塑形布局引擎(text shaping library)，它主要將Unicode轉換為格式正確且位置正確的字形輸出，
簡單地說就是用于適配全世界不同語言的文字編碼布局，
另一個非常知名庫是ICU,而HarfBuzz的實作中將其作為第三方庫引入
5.布局渲染Cairo或Skia Graphics Library
當你拿到字體字形的資料之后，毫無疑問，
肯定是需要一個布局渲染引擎把這些文字在對應的位置上畫出來，
在手機或者PC端的作業系統中我們看到的文字，是經過以上這個幾個步驟處理之后才能正常且正確地呈現出來，
而時至今日，文字已經沒辦法滿足大家在網路上一些表達上的需要，
從普通的文字，再到字符畫，再到如今各式各樣的emoji表情，
文字渲染這個領域已經有了更多新的需求和呈現，
那現代的文字渲染的架構是什么樣的呢？

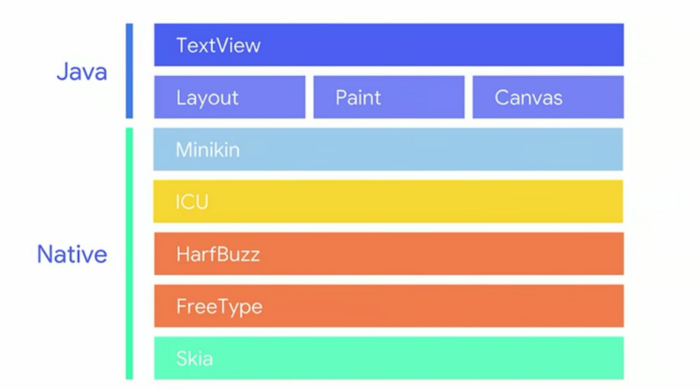

我們來看下安卓的文字繪制架構圖：
此圖摘自(https://medium.com/mindorks/deep-dive-in-android-text-and-best-practices-part-1-6385b28eeb94)
我們看到，字體光柵化采用了FreeType,渲染采用了Skia,布局塑形采用了HarfBuzz和ICU，
他們最終通過一個名為Minikin庫向外部提供能力，
那Minikin是個什么東西，它到底干了些啥呢？
Minikin 是一個安卓中實作的一個文本布局庫，并且知名框架Flutter使用的libtxt布局引擎也是基于Minikin，
Minikin的代碼倉庫: https://android.googlesource.com/platform/frameworks/minikin/
從其源代碼中，可以大致看到，Minikin做了 字體管理，斷句斷行，emoji字符的判別，Unicode文本雙向演算法，布局以及測量等，
可謂是麻雀雖小五臟俱全，真的是一份非常值得深入學習的資源，
當然有一個非常不友好的地方就是，它依托著FreeType，Skia，HarfBuzz，ICU四大庫，
而這四大庫，其中任何一個庫學習起來都有夠受的，就別提一共4個，
但是，如果要做好文字渲染這件事情，這就是必須越過的四座大山，
那如何入門是好？
一般情況下，如果我們只做中英文的文字渲染，我們暫時不考慮 字體適配，Unicode文本雙向，文字塑形布局，
那只要把重心放FreeType和Skia上就足夠了，
也就是兩個步驟:
1. 加載字體
2. 畫出來
就是這樣簡單粗暴，
為了方便大家學習和理解這方面的知識，博主為大家準備了兩份代碼，
1.移除FreeType的libpng第三方庫，改用LodePng替代，主要是簡化編譯，
代碼倉庫地址：
https://github.com/cpuimage/freetype
這里要補充說明下，為什么FreeType用到了libpng，
因為大多數的emoji表情是將PNG格式的圖片直接嵌入到字體檔案里，
但是因為png格式的圖片體積太大，遷入到字體檔案后，
整個字體檔案過大，并且繪制還存在失真的問題，
為了解決上面提及的幾個問題，
最新的emoji字體采用的是SVG格式嵌入的思路，好處就是體積小，且無損，
但是對于開發者的壞處就是，將SVG光柵化為圖片，
至少需要一個svg引擎，操作起來真的麻煩，
而最新版的FreeType 2.10.2 還沒有支持svg格式，不過已經有人在嘗試擴展這個功能了，
詳情可參閱：
https://summerofcode.withgoogle.com/archive/2019/projects/6002250785226752/
2.簡易的文本繪制示例TinyText
這是博主將谷歌開源的一個物理引擎Tiny Differentiable Simulator中的文字繪制模塊單獨提取出來，
并采用第三方庫SDKpowervr-sdk-tools進行編譯開發，
目前僅支持在Windows64位環境下編譯，如果要適配其他作業系統，
自行替換第三方庫powervr-sdk的其他系統版本即可，
代碼倉庫地址：
https://github.com/cpuimage/TinyText

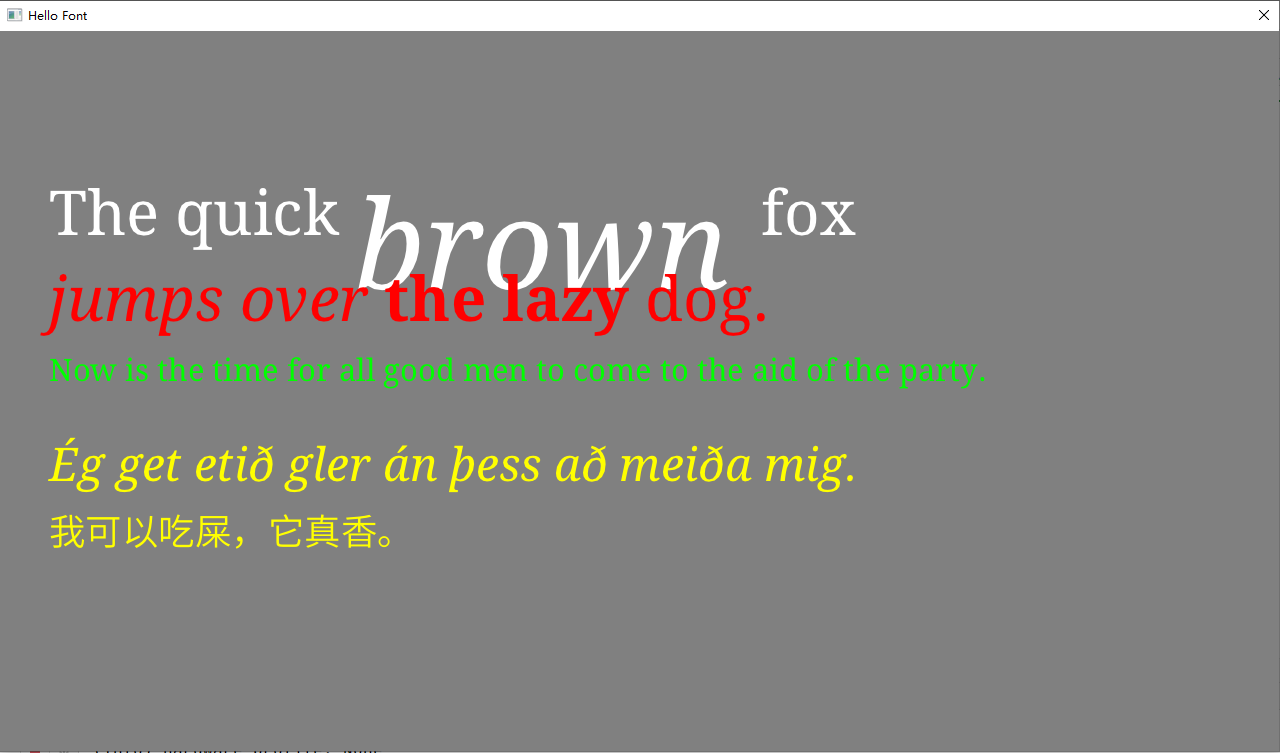

示例效果圖如下:
編譯環境可以參閱Windows下C,C++開發環境搭建指南
推薦一個可參閱學習的專案:
freetype-gl 這是一個非常值得參閱學習的專案，字體渲染涉及到的基本演算法，都有了，而且還是純C的代碼，
深入字體渲染之抗鋸齒
當然有繪制渲染，就肯定存在抗鋸齒的問題，
抗鋸齒有好幾種方案和思路，
有兩種主流的演算法:
-
Signed distance fields 有向距離場
關于距離場的演算法知識就不展開細說了，
大伙可以參閱這個鏈接了解一下 https://zhuanlan.zhihu.com/p/26217154
基于距離場演算法做抗鋸齒有個弊端，因為距離是有強弱的，
如果距離場設定的半徑過大，字體會呈現得過渡平滑，
細節丟失，換句話說全是鈍角沒有銳角，會模糊失真，
但如果設定的半徑過小，就沒有抗鋸齒的效果，
所以采用距離場是需要進行引數適配的，
看圖自行感受一下：
-

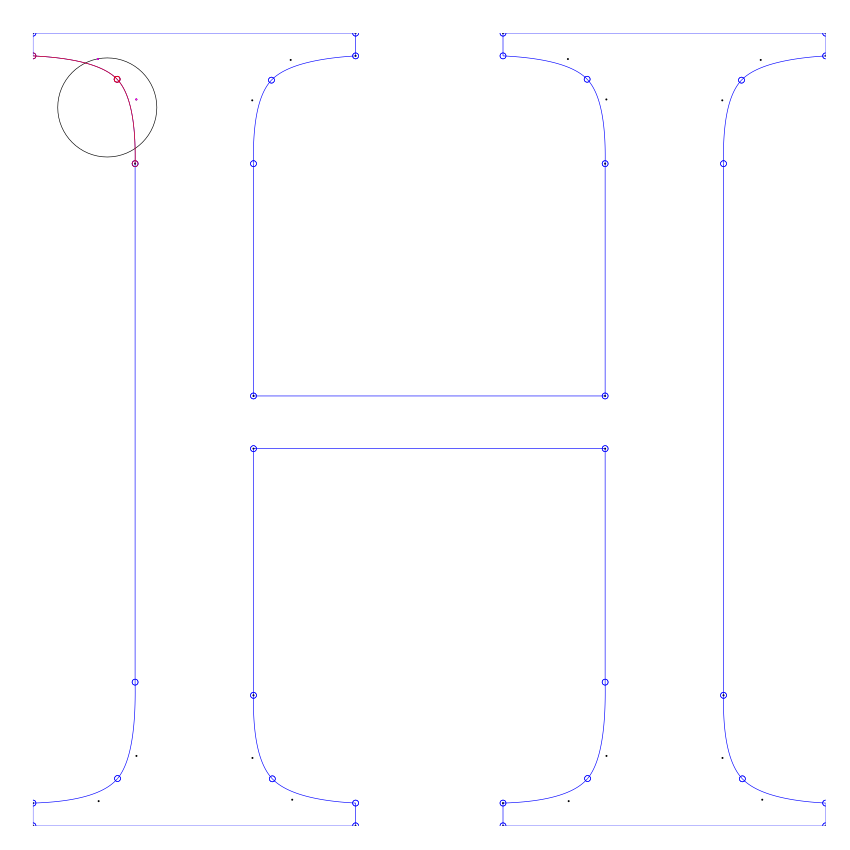

Vector textures 矢量紋理
思路是基于貝塞爾曲線進行繪制，
簡單地講就是將文字資訊轉為類似于svg格式的資訊結構進行矢量繪制，
好處自然就是矢量化無損，
壞處就是實作復雜，計算量大，
看圖自行感受一下：
文字渲染如果細講的話，很難三言兩句就講明白的，
所以博主這里為大家提供一些參考資料：
-
GPU text rendering with vector textures https://wdobbie.com/post/gpu-text-rendering-with-vector-textures/
-
Korok字體系統設計 https://zhuanlan.zhihu.com/p/36553076
-
Font Rendering is Getting Interesting https://aras-p.info/blog/2017/02/15/Font-Rendering-is-Getting-Interesting/
-
Drawing Text with Signed Distance Fields in Mapbox GL https://blog.mapbox.com/drawing-text-with-signed-distance-fields-in-mapbox-gl-b0933af6f817
-
Techniques For Rendering Text With Webgl https://css-tricks.com/techniques-for-rendering-text-with-webgl/
-
Rendering Text in Metal with Signed-Distance Fields https://metalbyexample.com/rendering-text-in-metal-with-signed-distance-fields/
-
sdf-antialiasing https://drewcassidy.me/2020/06/26/sdf-antialiasing/
-
Font Bitmap vs SDF https://www.shadertoy.com/view/llK3Wm
- 2D distance functions https://www.iquilezles.org/www/articles/distfunctions2d/distfunctions2d.htm
以上，權當拋磚引玉之用，
授人以魚不如授人以漁，
2020年，希望疫情早點結束，大家恢復正常的作業和生活，
世界和平，人們皆友愛，
若有其他相關問題或者需求也可以郵件聯系俺探討，
郵箱地址是: [email protected]
