IOS – OpenGL ES 影像凹面鏡放大效果 GPUImagePinchDistortionFilter

目錄

• 一.簡介
• 二.效果演示
• 三.原始碼下載
• 四.猜你喜歡

零基礎 OpenGL (ES) 學習路線推薦 : OpenGL (ES) 學習目錄 >> OpenGL ES 基礎

零基礎 OpenGL (ES) 學習路線推薦 : OpenGL (ES) 學習目錄 >> OpenGL ES 轉場

零基礎 OpenGL (ES) 學習路線推薦 : OpenGL (ES) 學習目錄 >> OpenGL ES 特效

零基礎 OpenGL (ES) 學習路線推薦 : OpenGL (ES) 學習目錄 >> OpenGL ES 函式

零基礎 OpenGL (ES) 學習路線推薦 : OpenGL (ES) 學習目錄 >> OpenGL ES GPUImage 使用

零基礎 OpenGL (ES) 學習路線推薦 : OpenGL (ES) 學習目錄 >> OpenGL ES GLSL 編程

一.簡介

GPUImage 共 125 個濾鏡, 分為四類

1、Color adjustments : 31 filters , 顏色處理相關
2、Image processing : 40 filters , 影像處理相關.
3、Blending modes : 29 filters , 混合模式相關.
4、Visual effects : 25 filters , 視覺效果相關.

GPUImagePinchDistortionFilter 屬于 GPUImage 影像視覺效果相關，用來處理影像凹面鏡放大，shader 原始碼如下：

/******************************************************************************************/
//@Author:猿說編程
//@Blog(個人博客地址): www.codersrc.com
//@File:IOS – OpenGL ES 影像凹面鏡效果 GPUImagePinchDistortionFilter
//@Time:2022/06/01 06:30
//@Motto:不積跬步無以至千里，不積小流無以成江海，程式人生的精彩需要堅持不懈地積累！
/******************************************************************************************/

#if TARGET_IPHONE_SIMULATOR || TARGET_OS_IPHONE
NSString *const kGPUImagePinchDistortionFragmentShaderString = SHADER_STRING
(
 varying highp vec2 textureCoordinate;

 uniform sampler2D inputImageTexture;

 uniform highp float aspectRatio;
 uniform highp vec2 center;
 uniform highp float radius;
 uniform highp float scale;

 void main()
 {
     highp vec2 textureCoordinateToUse = vec2(textureCoordinate.x, (textureCoordinate.y * aspectRatio + 0.5 - 0.5 * aspectRatio));
     highp float dist = distance(center, textureCoordinateToUse);
     textureCoordinateToUse = textureCoordinate;

     if (dist < radius)
     {
         textureCoordinateToUse -= center;
         highp float percent = 1.0 + ((0.5 - dist) / 0.5) * scale;
         textureCoordinateToUse = textureCoordinateToUse * percent;
         textureCoordinateToUse += center;

         gl_FragColor = texture2D(inputImageTexture, textureCoordinateToUse );
     }
     else
     {
         gl_FragColor = texture2D(inputImageTexture, textureCoordinate );
     }
 }
);
#else
NSString *const kGPUImagePinchDistortionFragmentShaderString = SHADER_STRING
(
 varying vec2 textureCoordinate;

 uniform sampler2D inputImageTexture;

 uniform float aspectRatio;
 uniform vec2 center;
 uniform float radius;
 uniform float scale;

 void main()
 {
     vec2 textureCoordinateToUse = vec2(textureCoordinate.x, (textureCoordinate.y * aspectRatio + 0.5 - 0.5 * aspectRatio));
     float dist = distance(center, textureCoordinateToUse);
     textureCoordinateToUse = textureCoordinate;

     if (dist < radius)
     {
         textureCoordinateToUse -= center;
         float percent = 1.0 + ((0.5 - dist) / 0.5) * scale;
         textureCoordinateToUse = textureCoordinateToUse * percent;
         textureCoordinateToUse += center;

         gl_FragColor = texture2D(inputImageTexture, textureCoordinateToUse );
     }
     else
     {
         gl_FragColor = texture2D(inputImageTexture, textureCoordinate );
     }
 }
);
#endif

二.效果演示

使用GPUImagePinchDistortionFilter** 完成影像凹面鏡放大效果**，原圖：

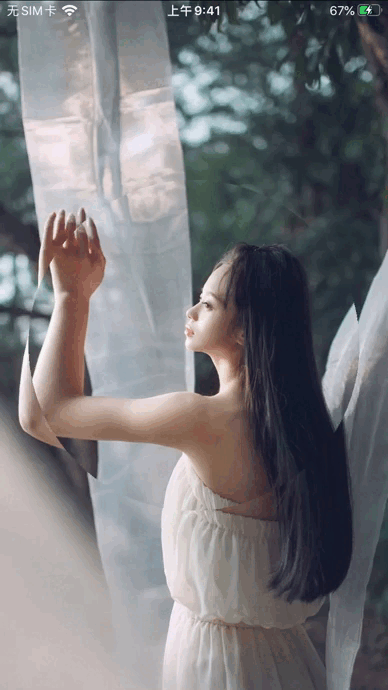

使用GPUImagePinchDistortionFilter** 完成影像凹面鏡效果**：

三.原始碼下載

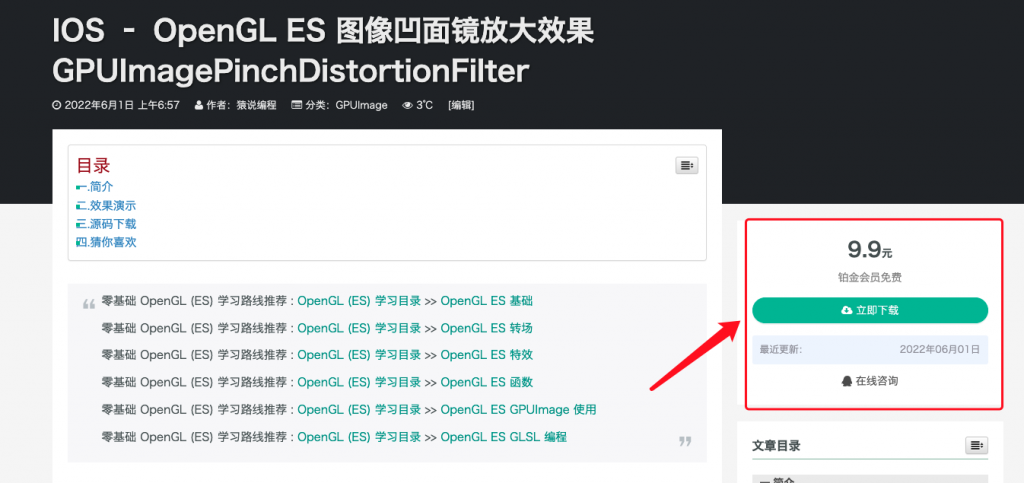

OpenGL ES Demo 下載地址 : IOS – OpenGL ES 影像凹面鏡放大效果 GPUImagePinchDistortionFilter
