這篇博客來講一下g++實作的C++物件模型中的虛函式的實作，包括：單一繼承體系下的虛函式，多繼承下的虛函式和虛繼承下的虛函式，其中虛繼承下的虛函式在《深度探索C++物件模型》中只是說很復雜，受限于技術力和查到的資料，這里我只是對于g++的部分實作進行觀察，
單一繼承體系下的虛函式
在前面的博客中我們已經通過對虛表的探索講了虛函式的一般實作，大體上來說就是編譯器會在適當的時候（在單一繼承體系中就是當類中第一次出現虛函式的時候）添加一個虛表指標，指向屬于該類的虛函式表，而所有虛函式的地址會出現在虛表指標的固定表項，也就是說在繼承體系下的一個虛函式會被賦予固定的虛表下標，當派生類覆寫（override）了基類的虛函式時，新的虛函式的地址會出現在基類虛函式在虛表中的位置，在多型呼叫虛函式時從虛表中取出虛函式地址來呼叫，從而實作多型，
一般而言，在單一繼承體系下每一個類都只有一個虛表，在這個虛表中存有所有active virtual functions（中文版《深度探索C++物件模型》沒有翻譯，我這里也直接使用了，在我的理解里就是派生類所有有效的、能用的虛函式）的地址，這些active virtual functions包括：
- 該類所定義的所有虛函式，包括其覆寫（override）的基類的虛函式；
- 繼承自基類的虛函式，如果派生類不覆寫這些虛函式的話；
- 一個pure_vairtual_called()函式物體，她既可以扮演pure virtual function的空間保衛者角色，也可以當作例外處理函式（有時候會用到）【《深度探索C++物件模型》原話】
// test23.cpp
class Base {
public:
Base(int i)
: m_i(i)
{}
virtual
~Base() {
m_i = 0;
}
virtual
int getInt() {
return m_i;
}
virtual
void increaseInt() {
m_i++;
}
virtual
long getLong() = 0;
private:
int m_i;
};
class Derived: public Base {
public:
Derived(int i, long l)
: Base(i),
m_l(l)
{}
virtual
~Derived() {
m_l = 0;
}
virtual
int getInt() override { // overrid Base::getInt()
return Base::getInt() + 1;
}
virtual
long getLong() override { // overrid Base::getLong()，在Base中是一個純虛函式
return m_l;
}
virtual
void increaseLong() { // new virtual function
++m_l;
}
private:
long m_l;
};
int main() {
Derived* pd = new Derived(1, 2L);
int i = pd->getInt();
pd->increaseInt();
long l = pd->getLong();
pd->increaseLong();
pd->~Derived();
delete pd;
}

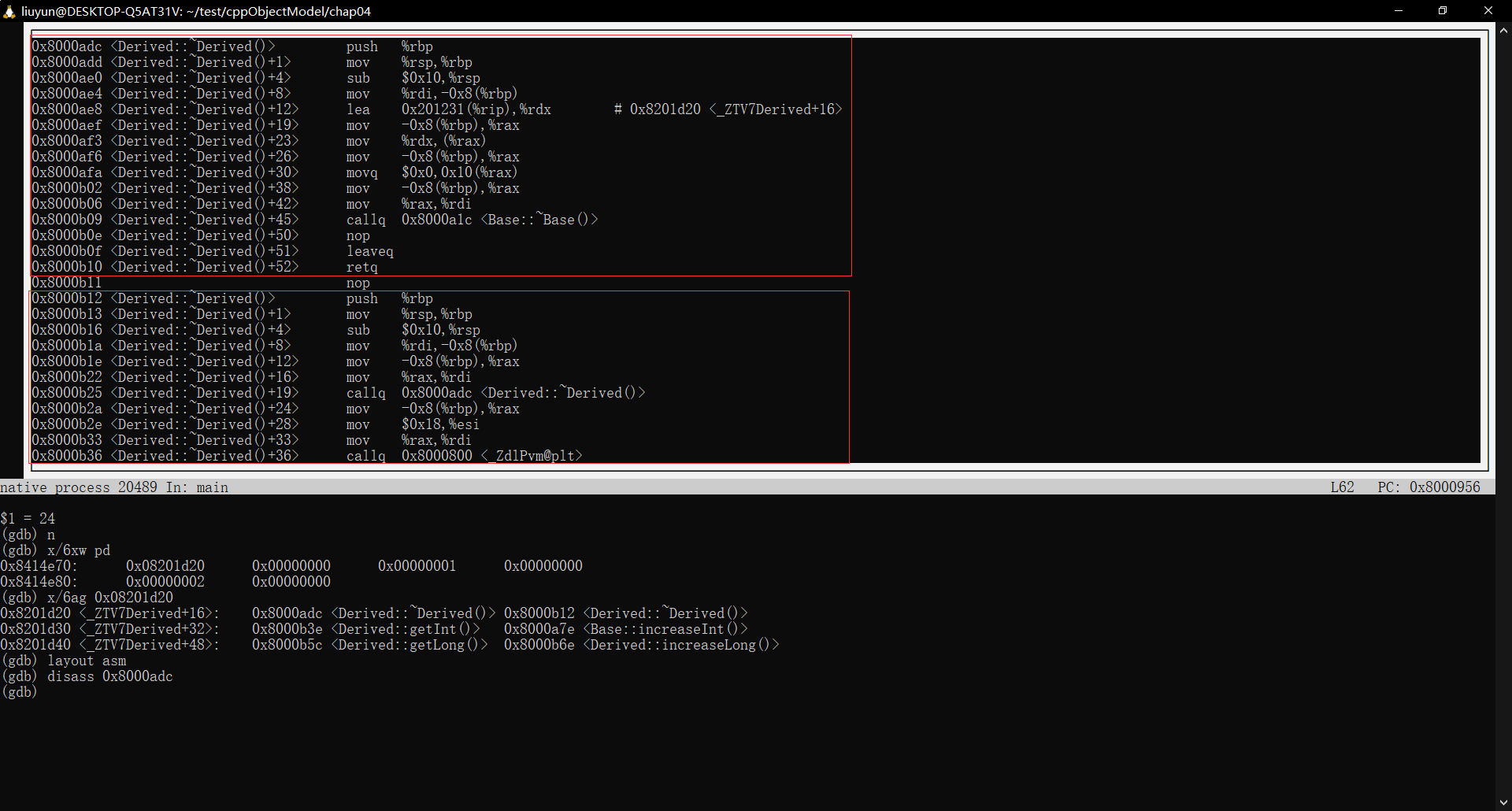

另外，在這里我們可以注意到一個問題，虛表指標指向的空間，前兩個表項都顯示是Derived::~Derived()，也就是都是解構式，而且地址不一樣，這是怎么回事？我們看一下這兩處地方的匯編代碼：
可以看到，第一個解構式就是普通的解構式它先呼叫了我們自己定義的解構式，再呼叫了基類的解構式Base::~Base；而第二個虛構函式則是先呼叫了第一個解構式，再呼叫了::operator delete（_ZdlPvm使用c++filt工具查看可知其就是operator delete(void*, unsigned long)），

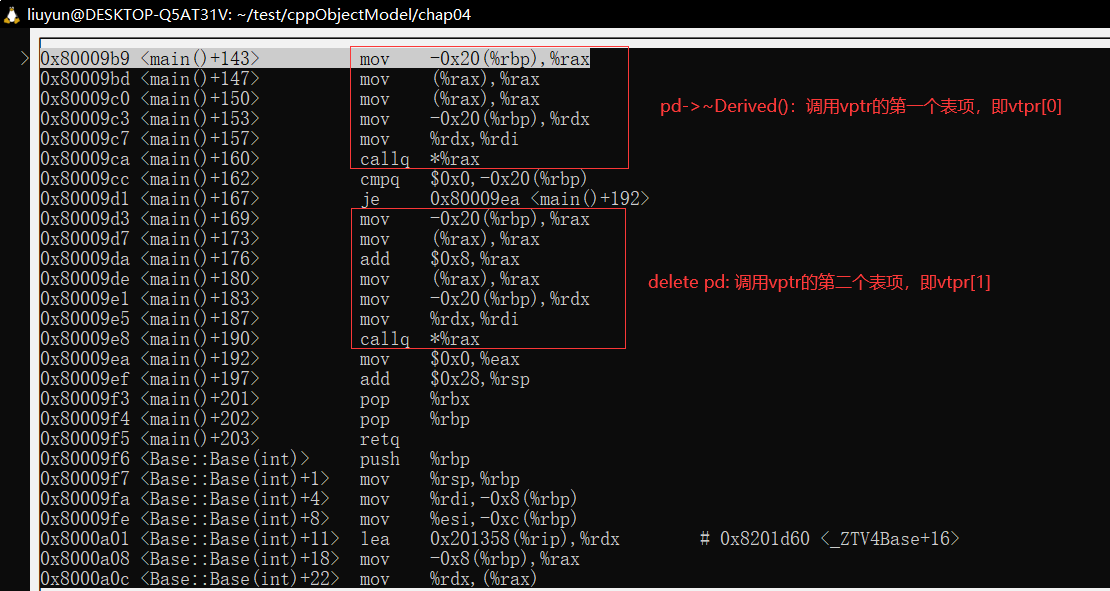

那是不是就是當我們自己呼叫Derived::~Derived時呼叫第一個，使用delete運算子時呼叫的就是第二個呢？我們看到反匯編：
可以看到確實是這樣的，同時，我們還有一個小發現，就是當delete運算子操作的指標是nullptr時，是不會呼叫解構式的，編譯器真是相當費心了（在我的測驗下好像是只有delete一個指向有虛解構式的物件的指標時才會檢查，否則就直接不檢查呼叫::operator delete），
關于最后一個，因為我們無法實體化抽象基類，所以使用-fdump-class-hierarchy選項查看類資訊：
Vtable for Base
Base::_ZTV4Base: 7 entries
0 (int (*)(...))0
8 (int (*)(...))(& _ZTI4Base)
16 0
24 0
32 (int (*)(...))Base::getInt
40 (int (*)(...))Base::increaseInt
48 (int (*)(...))__cxa_pure_virtual
Class Base
size=16 align=8
base size=12 base align=8
Base (0x0x7f24b28e7960) 0
vptr=((& Base::_ZTV4Base) + 16)
Vtable for Derived
Derived::_ZTV7Derived: 8 entries
0 (int (*)(...))0
8 (int (*)(...))(& _ZTI7Derived)
16 (int (*)(...))Derived::~Derived
24 (int (*)(...))Derived::~Derived
32 (int (*)(...))Derived::getInt
40 (int (*)(...))Base::increaseInt
48 (int (*)(...))Derived::getLong
56 (int (*)(...))Derived::increaseLong
Class Derived
size=24 align=8
base size=24 base align=8
Derived (0x0x7f24b277d1a0) 0
vptr=((& Derived::_ZTV7Derived) + 16)
Base (0x0x7f24b28e7de0) 0
primary-for Derived (0x0x7f24b277d1a0)
我們可以看到在Base類的48偏移處確實有一個__cxa_pure_virtual表項，應該就是所謂的pure_vairtual_called，在結合Derived類的虛表，在對應位置是Derived::getLong，說明正是使用該函式占位了Base::getLong這個虛函式，
多重繼承下的虛函式
在單一繼承體系下一切都顯得那么美好，完全不涉及到指標的調整，因為所有的指標轉化都不需要做底層的調整，始終指向類的開頭，你可能現在還不能理解，在看完這一部分后再來看上面這一句話就會感慨：啊，單一繼承是這么簡單的事！
但在多重繼承下事情開始變得復雜，看下面的例子：
// test24.cpp
class Base1 {
public:
Base1(int i)
: m_i(i)
{}
virtual
int getInt() {
return m_i;
}
virtual
Base1* clone() {
return new Base1(m_i);
}
private:
int m_i;
};
class Base2 {
public:
Base2(long l)
: m_l(l)
{}
virtual
long getLong() {
return m_l;
}
virtual
Base2* clone() {
return new Base2(m_l);
}
private:
long m_l;
};
class Derived: public Base1, public Base2 {
public:
Derived(int i, long l)
: Base1(i),
Base2(l)
{}
virtual
long getLong() { // override Base2::getLong()
return Base2::getLong() + 1L;
}
virtual
Derived* clone() { // override Base1::clone 和 Base2::clone
return new Derived(getInt(), getLong());
}
private:
};
int main() {
Derived* pd = new Derived(1, 2L);
Base2* pb2 = pd;
long l = pb2->getLong(); // (1)
Base2* p = pb2->clone(); // (2)
}
試想，在(1)這一陳述句上，我們使用pb2呼叫getLong這一虛函式，雖然pb2型別是Base2*，但它實際上指向的是類Derived的物件，由前面的知識我們知道，在指標由Dervied*轉化為Base2*時，會加上Base2在類Derived內的偏移（為0x10），那就出問題了，pd2 = (pd2 == nullptr ? nullptr : pd + 0x10)，在執行pb2->getLong()時，傳入的是pd2，但實際上呼叫的是Derived::getLong()，需要的是派生類Derived的指標，怎么辦？
同時，在(2)這一陳述句上，回傳的是Derived*指標，但接收的是Base2*指標，如何在運行時知道對指標進行處理？
解決這兩個問題的方法就是一個被稱為"thunk"的技術，
所謂"thunk"，就是在代碼的前面或后面添加一段小的代碼段，
比如在Derived::getLong()，為了調整指標，編譯器會生成這樣一段代碼：
// 偽碼
// thunk for Derived::getLong()
this = this - 0x10
jmp Derived::getLong(this)
而在虛函式表中Derived::getLong()應該在的位置，便由上述thunk的地址代替了，
至于在pb2的clone()函式，則被調整為：
// 偽碼
// thunk for Derived::clone()
this = this - 0x10
Derived* pd = Derived::clone()
pd = (pd == nullptr ? nullptr : pd + 0x10)
return pd

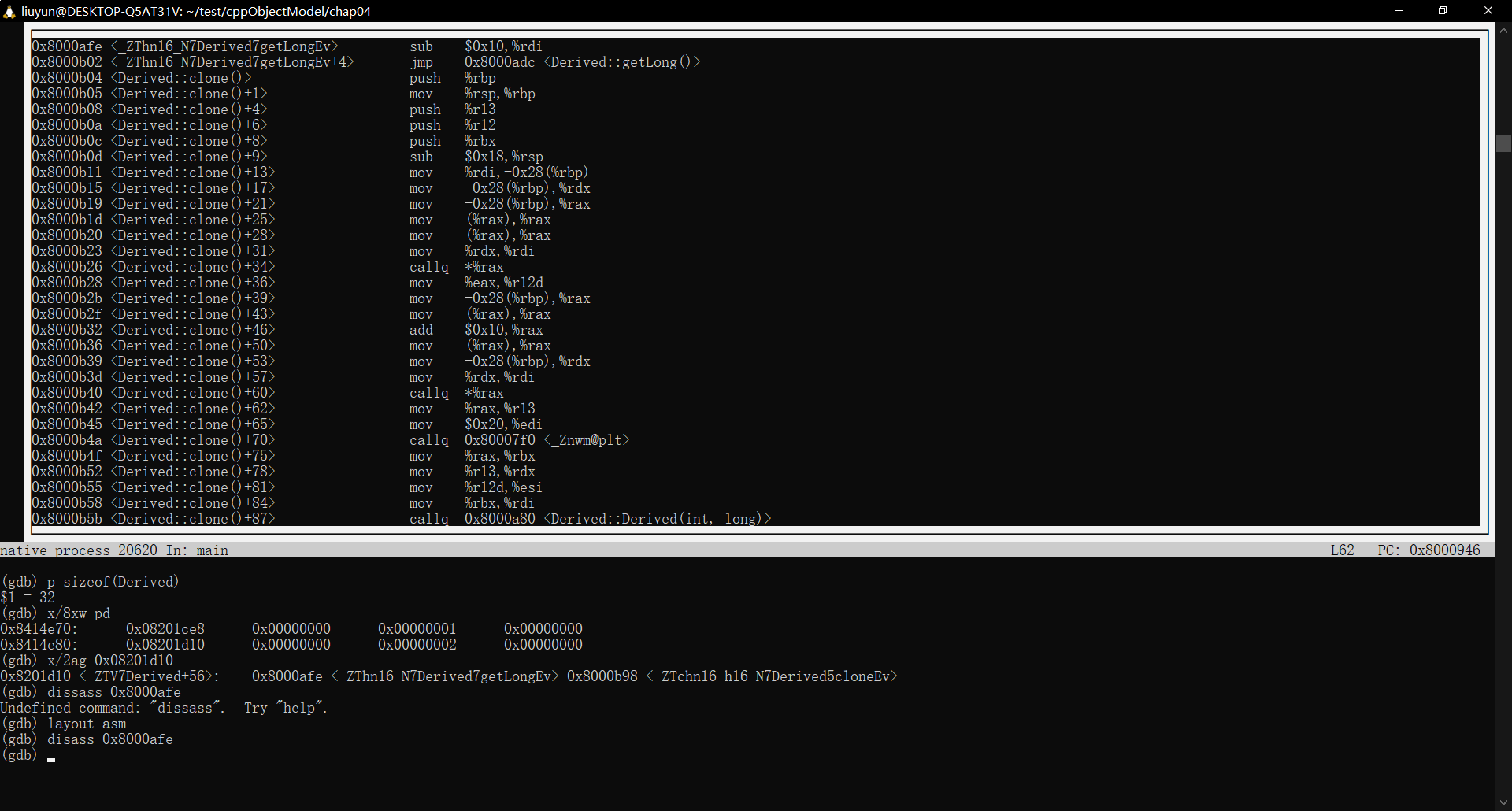

我們看一下反匯編，驗證一下：

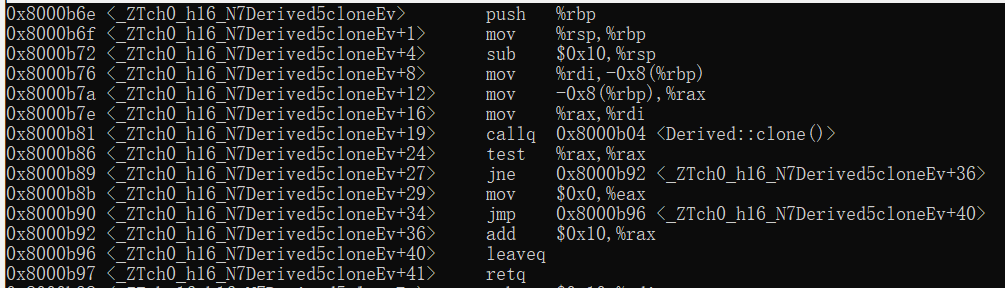

可以看到Derived::getLong()確實是這樣的，再看一下Derived::clone()：
確實是前面描述的那樣，只不過編譯器將其分為了兩部分，一部分調整this指標，一部分調整回傳值，
其實在《深度探索C++物件模型》中，還提到了一種情況，那就是基類指標呼叫派生類的虛函式，而在派生類的虛函式中又呼叫基類的虛函式，在這種情況下，在派生類的虛函式中呼叫基類的虛函式時又要調整this指標，
我覺得這種其實不是問題，因為在派生類中this指標明確是Derived*型別，既然要呼叫基類的虛函式，肯定是要將Derived*型別轉化為Base1*或者Base2*型別，自然要進行this指標的調整，這是自然而然的，不需要添加額外的東西，
總的來說，一個派生自n個基類的派生類，除了原本要生成的一個虛函式表外，還要生成n-1個額外的虛函式表，在本例中，有兩個虛函式表被編譯出來：
- 一個主要物體，與Base1（最左側的基類）共享
- 一個次要物體，與Base2（第二個基類）共享
在g++中，這兩個表是緊貼在一起的，我們使用-fdump-class-hierarchy引數看一下類資訊：
Vtable for Derived
Derived::_ZTV7Derived: 9 entries
0 (int (*)(...))0
8 (int (*)(...))(& _ZTI7Derived)
16 (int (*)(...))Base1::getInt // 第一個虛表指標指向的地方
24 (int (*)(...))Derived::clone
32 (int (*)(...))Derived::getLong
40 (int (*)(...))-16
48 (int (*)(...))(& _ZTI7Derived)
56 (int (*)(...))Derived::_ZThn16_N7Derived7getLongEv // 第二個虛表指標指向的地方
64 (int (*)(...))Derived::_ZTchn16_h16_N7Derived5cloneEv
Class Derived
size=32 align=8
base size=32 base align=8
Derived (0x0x7fa4a118e5b0) 0
vptr=((& Derived::_ZTV7Derived) + 16)
Base1 (0x0x7fa4a12e7ea0) 0
primary-for Derived (0x0x7fa4a118e5b0)
Base2 (0x0x7fa4a12e7f00) 16
vptr=((& Derived::_ZTV7Derived) + 56)
虛繼承下的虛函式
《深度探索C++物件模型》中對于虛函式的實作并無講解，只是說再虛繼承體系下虛函式的實作非常復雜，其建議不要在虛基類中定義非靜態的資料成員，所以下面只是我對于g++對虛繼承下虛函式的實作的觀察，并沒有形成總結，
// test25.cpp
class Point2D {
public:
Point2D(int x, int y)
: m_x(x),
m_y(y)
{}
virtual
~Point2D() {
m_x = m_y = 0;
}
virtual
void allAddOne() {
m_x += 1;
m_y += 1;
}
virtual
int z() const {
return 0;
}
private:
int m_x;
int m_y;
};
class Point3D: virtual public Point2D {
public:
Point3D(int x, int y, int z)
: Point2D(x, y),
m_z(z)
{}
virtual
~Point3D() {
m_z = 0;
}
virtual
void allAddOne() override {
Point2D::allAddOne();
m_z += 1;
}
virtual
int z() const override {
return m_z;
}
private:
int m_z;
};
int main () {
Point3D* p3d = new Point3D(1, 2, 3);
Point2D* p2d = p3d;
p2d->allAddOne();
int z = p2d->z();
}
我們先使用-fdump-class-hierarchy查看類的資訊：
Vtable for Point2D
Point2D::_ZTV7Point2D: 6 entries
0 (int (*)(...))0
8 (int (*)(...))(& _ZTI7Point2D)
16 (int (*)(...))Point2D::~Point2D
24 (int (*)(...))Point2D::~Point2D
32 (int (*)(...))Point2D::allAddOne
40 (int (*)(...))Point2D::z
Class Point2D
size=16 align=8
base size=16 base align=8
Point2D (0x0x7ff517ae7960) 0
vptr=((& Point2D::_ZTV7Point2D) + 16)
Vtable for Point3D
Point3D::_ZTV7Point3D: 16 entries
0 16
8 (int (*)(...))0
16 (int (*)(...))(& _ZTI7Point3D)
24 (int (*)(...))Point3D::~Point3D
32 (int (*)(...))Point3D::~Point3D
40 (int (*)(...))Point3D::allAddOne
48 (int (*)(...))Point3D::z
56 18446744073709551600
64 18446744073709551600
72 18446744073709551600
80 (int (*)(...))-16
88 (int (*)(...))(& _ZTI7Point3D)
96 (int (*)(...))Point3D::_ZTv0_n24_N7Point3DD1Ev
104 (int (*)(...))Point3D::_ZTv0_n24_N7Point3DD0Ev
112 (int (*)(...))Point3D::_ZTv0_n32_N7Point3D9allAddOneEv
120 (int (*)(...))Point3D::_ZTv0_n40_NK7Point3D1zEv
VTT for Point3D
Point3D::_ZTT7Point3D: 2 entries
0 ((& Point3D::_ZTV7Point3D) + 24)
8 ((& Point3D::_ZTV7Point3D) + 96)
Class Point3D
size=32 align=8
base size=12 base align=8
Point3D (0x0x7ff51797d1a0) 0
vptridx=0 vptr=((& Point3D::_ZTV7Point3D) + 24)
Point2D (0x0x7ff517ae7de0) 16 virtual
vptridx=8 vbaseoffset=-24 vptr=((& Point3D::_ZTV7Point3D) + 96)
Point3D物件的結構還是比較簡單的，如下：
(gdb) x/8xw p3d
0x8414e70: 0x08201cd0 0x00000000 0x00000003 0x00000000
0x8414e80: 0x08201d18 0x00000000 0x00000001 0x00000002
很明顯0x08201cd0是Point3D新增的虛表指標，結合類資訊，我們知道其指向了((& Point3D::_ZTV7Point3D) + 24)；而0x08201d18是繼承自虛基類的放虛表指標的地方，只不過這里放了Derived類自己的虛表指標，其指向了((& Point3D::_ZTV7Point3D) + 96)，
我們關注的重點是虛基類的虛函式表和其中虛函式的實作：虛函式表中放的是什么的地址？不像沒有虛基類的多重繼承那樣各個物件的偏移是一定的，（在只有指標或參考的情況下）虛繼承下虛基類的偏移是運行時才能知道的，其中的虛函式又是如何調整this指標的呢？
(gdb) x/4ag 0x08201d18
0x8201d18 <_ZTV7Point3D+96>: 0x8000ba6 <_ZTv0_n24_N7Point3DD1Ev> 0x8000bdb <_ZTv0_n24_N7Point3DD0Ev>
0x8201d28 <_ZTV7Point3D+112>: 0x8000c24 <_ZTv0_n32_N7Point3D9allAddOneEv> 0x8000c3f <_ZTv0_n40_NK7Point3D1zEv>
正如類資訊中展示的那樣，虛基類的虛表中放置的正是這幾個函式名字，但這幾個函式是什么呢？我們使用c++filt看一下：
$ c++filt _ZTv0_n24_N7Point3DD1Ev
virtual thunk to Point3D::~Point3D()
$ c++filt _ZTv0_n24_N7Point3DD0Ev
virtual thunk to Point3D::~Point3D()
$ c++filt _ZTv0_n32_N7Point3D9allAddOneEv
virtual thunk to Point3D::allAddOne()
$ c++filt _ZTv0_n40_NK7Point3D1zEv
virtual thunk to Point3D::z() const

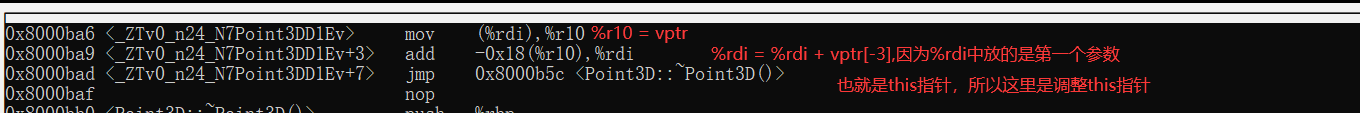

可以看到他們被稱為virtual thunk，看來是和thunk相似的技術，用來調整this指標和回傳值，我們來看看其內部是怎么運行的：
和我們前面討論的thunk非常像，都是調整this指標，只是前面的thunk里this指標調整的值是固定的，而這里this指標調整的值是動態的放在vptr[-3]處，我們再看一下這里放的是什么，我們直接看g++生成的類資訊，虛表指標是指向((& Point3D::_ZTV7Point3D) + 96)，那vptr[-3]就應該是((& Point3D::_ZTV7Point3D) + 72)放的東西了，可以看到是18446744073709551600，把這個值當作一個long型別的值的話正好是-16，這不就是從Point2D*型別轉化為Point3D*型別需要減的值嘛（因為Point2D在Point3D類的物體中偏移為16），我們再檢查一下其他的virtual thunk是不是也是一樣？
嗯，沒問題，再看看下一個：
不好，出現不一樣了，這次偏移是vptr[-4]這里，也就是((& Point3D::_ZTV7Point3D) + 64)放的東西，可以看到是18446744073709551600，咦，和上面的是一樣的，考慮到虛表指標指向的前兩項其實是一個函式，只不過一個不呼叫::operator delete，一個呼叫而已，那是不是編譯器為每個虛函式都準備了一個this指標的調整量？我們繼續看最后剩下的那個virtual thunk：
果然是這樣的，這次是vptr[-5]，
我們可以稍微總結一下虛繼承下虛函式的實作：就是在虛表里為每個虛函式增加了虛基類指標到override該虛函式的派生類的指標需要對this進行的偏移，
我能做的總結也就是這樣了，如果有大神知道詳細的規則可以評論一下，或者給一個鏈接，謝謝，
這一章后面還有成員函式指標的內容，就留在后面的博客里講吧，
