NX二次開發：Checkmate例子根據dfa檔案檢查模型資料

NX中的checkmate功能是用于檢查模型、圖紙資料的工具，在UGOPEN中有例子，手動操作可以檢查已加載的裝配下所有零部件，可以設定通過后保存模型，檢查結果保存到Teamcenter中，默認保存在零組件版本下，

代碼中可以設定多個檢查規則，相關設定可以在用戶默認設定中進行設定，

  1 //=============================
  2 // Checkmate例子
  3 //=============================
  4 // Mandatory UF Includes
  5 #include <uf.h>
  6 #include <uf_object_types.h>
  7 #include <uf_draw.h>
  8 #include <uf_part.h>
  9 #include <uf_ugmgr.h>
 10 #include <uf_ui.h>
 11 #include <uf_obj.h>
 12 #include <uf_drf.h>
 13
 14 // Std C++ Includes
 15 #include <iostream>
 16 #include <sstream>
 17 #include <vector>
 18 #include <string>
 19 #include <algorithm>
 20 #include <tchar.h>
 21 #include <atlconv.h>
 22 #include <shellapi.h>
 23
 24 // check mate
 25 #include <NXOpen/Validate_ValidationManager.hxx>
 26 #include <NXOpen/Validate_Validator.hxx>
 27 #include <NXOpen/Validate_ValidatorOptions.hxx>
 28 #include <NXOpen/Validate_Parser.hxx>
 29
 30 #include <windows.h>
 31 #undef CreateDialog
 32 #pragma comment(lib,"shell32.lib")
 33
 34 using namespace NXOpen;
 35 using std::string;
 36 using std::exception;
 37 using std::stringstream;
 38 using std::endl;
 39 using std::cout;
 40 using std::cerr;
 41
 42 int ExecuteCheckerAndGetResults();
 43
 44 extern "C" DllExport void ufusr( char *parm, int *returnCode, int rlen )
 45 {
 46     try
 47     {
 48         UF_CALL(UF_initialize());
 49
 50         ExecuteCheckerAndGetResults();
 51
 52         UF_CALL(UF_terminate());
 53     }
 54     catch (const NXException& e1)
 55     {
 56         UI::GetUI()->NXMessageBox()->Show("NXException", NXOpen::NXMessageBox::DialogTypeError, e1.Message());
 57     }
 58     catch (const exception& e2)
 59     {
 60         UI::GetUI()->NXMessageBox()->Show("Exception", NXOpen::NXMessageBox::DialogTypeError, e2.what());
 61     }
 62     catch (...)
 63     {
 64         UI::GetUI()->NXMessageBox()->Show("Exception", NXOpen::NXMessageBox::DialogTypeError, "Unknown Exception.");
 65     }
 66 }
 67
 68 extern "C" DllExport int ufusr_ask_unload()
 69 {
 70     return (int)NXOpen::Session::LibraryUnloadOptionImmediately;// 除錯用
 71     //return (int)NXOpen::Session::LibraryUnloadOptionAtTermination;// 程式發布用
 72     //return (int)NXOpen::Session::LibraryUnloadOptionExplicitly;
 73 }
 74
 75 int ExecuteCheckerAndGetResults()
 76 {
 77     // Get the NX session, work part, display part.
 78     Session *theSession = Session::GetSession();
 79     Part *workPart(theSession->Parts()->Work());
 80     Part *displayPart(theSession->Parts()->Display());
 81
 82     // Get the NX Check-Mate Validator object.
 83     std::vector<Validate::Validator *> validators1;
 84     theSession->ValidationManager()->FindValidator("Check-Mate", validators1);
 85
 86     // Get the NX Check-Mate ValidatorOptions, and set options.
 87     Validate::ValidatorOptions *validatorOptions1;
 88     validatorOptions1 = validators1[0]->ValidatorOptions();
 89
 90     validatorOptions1->SetSkipChecking(false);
 91     validatorOptions1->SetSkipCheckingDontLoadPart(false);
 92     validatorOptions1->SetSaveResultInTeamcenter(Validate::ValidatorOptions::SaveModeTypesSaveIfPassed);
 93     validatorOptions1->SetSavePartFile(Validate::ValidatorOptions::SaveModeTypesSaveIfPassed);
 94     validatorOptions1->SetSaveResultInPart(false);
 95
 96     // 2023_0328
 97     validatorOptions1->SetAutoDisplayResults(Validate::ValidatorOptions::ResultsDisplayModeTypesAlwaysDisplay);
 98     validatorOptions1->SetExcludeNonOwnerParts(true);
 99     validatorOptions1->SetExcludeReadonlyParts(true);
100     validatorOptions1->SetGenerateCheckFlag(false);
101     validatorOptions1->SetGenerateLogFile(false);
102     validatorOptions1->SetStopOnError(false);
103     validatorOptions1->SetStopOnWarning(false);
104     // 2023_0328
105
106     // Clear part nodes if any.
107     validators1[0]->ClearPartNodes();
108
109     // Appends the full path of a part file or the current work part.
110     validators1[0]->AppendPartNode(workPart);
111
112     // Manually add this line to clean all existing tests
113     validators1[0]->ClearCheckerNodes();
114
115     // Select a checker and append it into the Validator object.
116     std::vector<NXString> classnames1(2);
117     classnames1[0] = "%mqc_report_browseable_features";//mqc_profile_modeling_cn.dfa
118     classnames1[1] = "%mqc_profile_modeling_cn";//mqc_profile_modeling_cn.dfa
119     validators1[0]->AppendCheckerNodes(classnames1);
120
121     // Execute the Check-Mate checker.
122     Validation::Result status1;
123     status1 = validators1[0]->Commit();
124
125     // Get a Parser object, and show the checker result.
126     std::vector<Validate::Parser *> parsers1;
127     theSession->ValidationManager()->FindParser("Validation Gadget", parsers1);
128     parsers1[0]->ClearResultObjects();
129     parsers1[0]->SetDataSource(Validate::Parser::DataSourceTypesMostRecentRun);
130     parsers1[0]->SetMaxDisplayObjects(10);
131     parsers1[0]->Commit();
132
133     return 0;
134 }

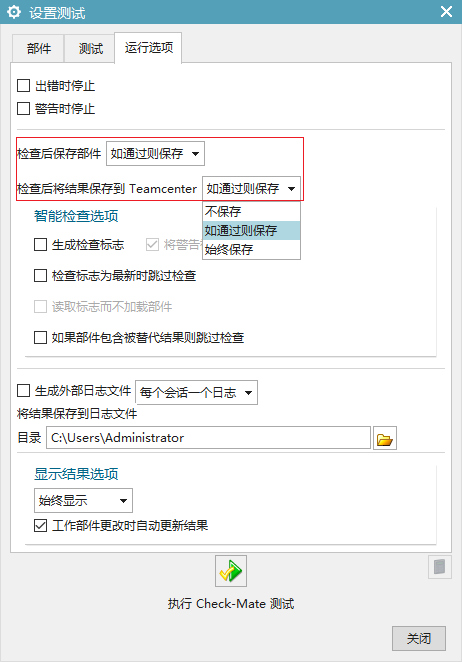

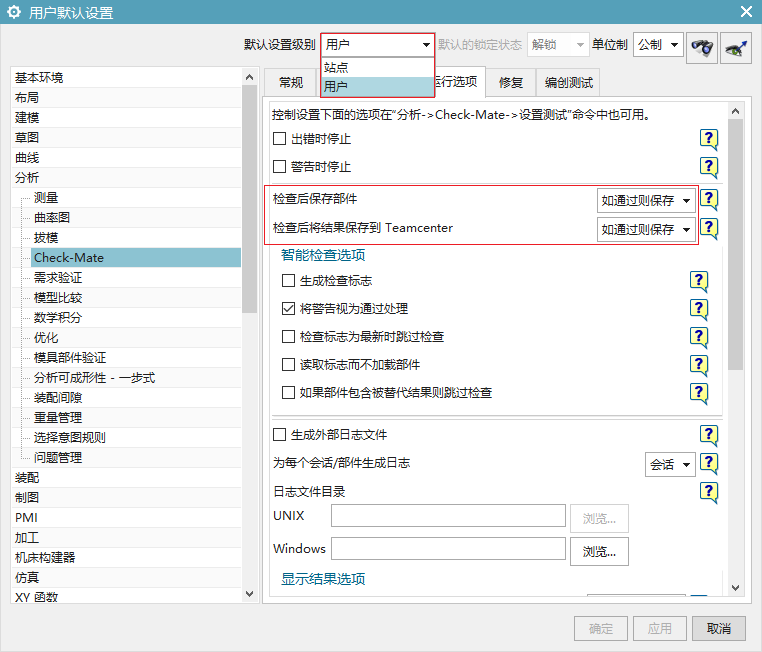

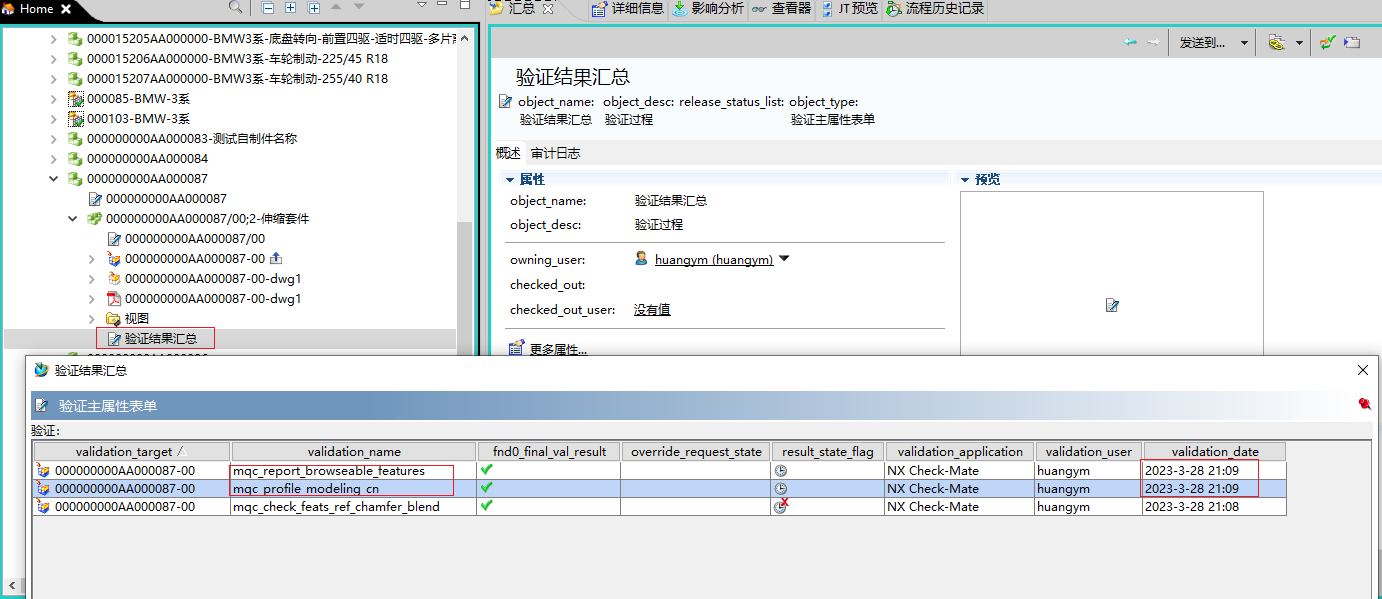

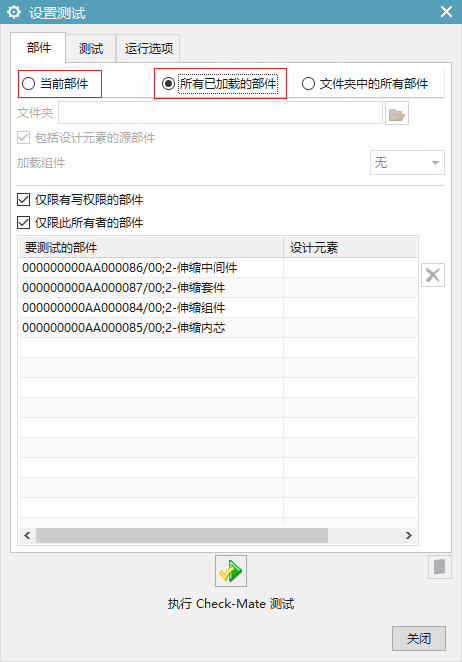

設定、保存后、用戶默認設定截圖：

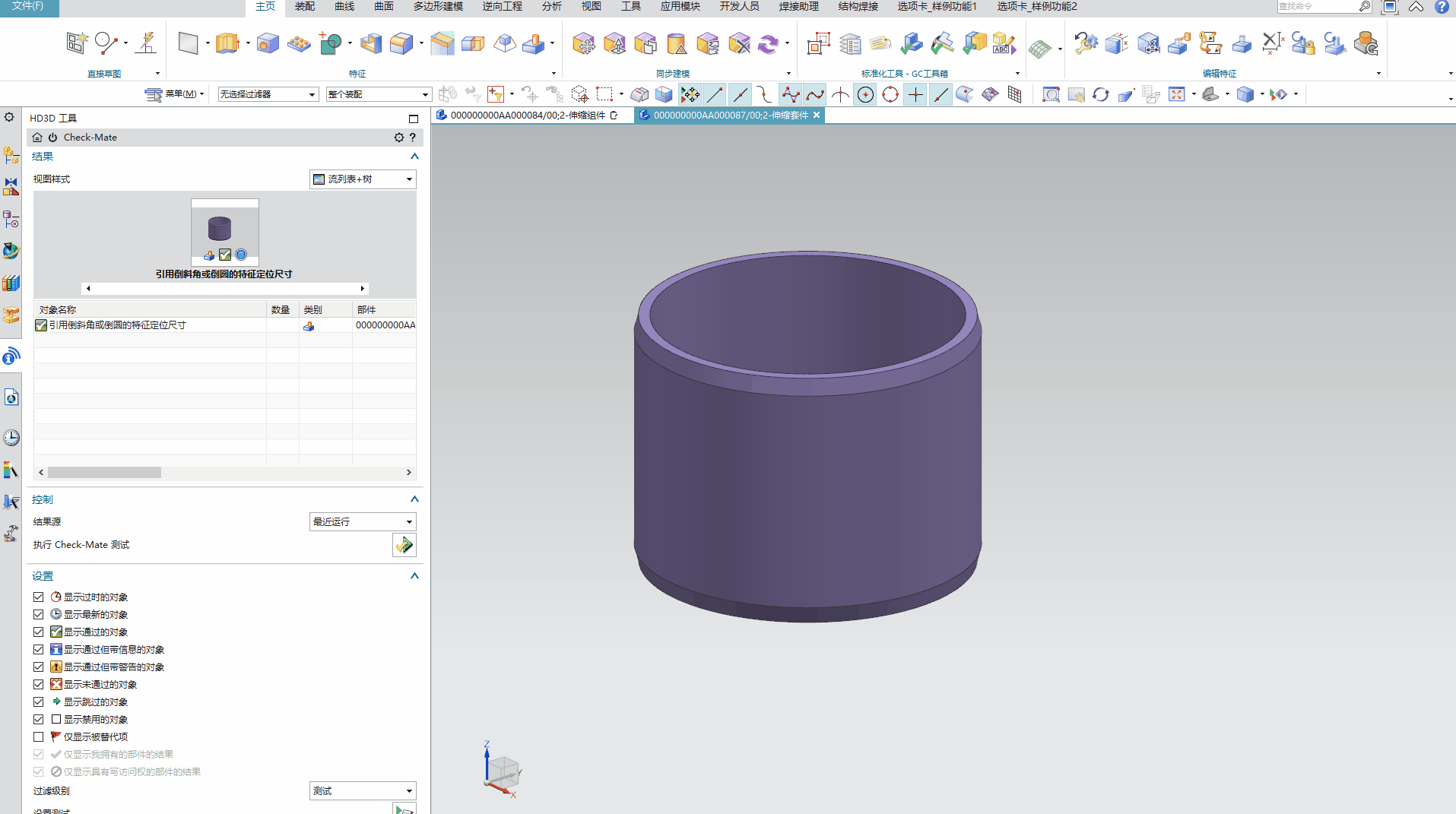

 除錯GIF動態圖：
