驅動開發：探索DRIVER_OBJECT驅動物件

本章將探索驅動程式開發的基礎部分，了解驅動物件DRIVER_OBJECT結構體的定義，一般來說驅動程式DriverEntry入口處都會存在這樣一個驅動物件，該物件內所包含的就是當前所加載驅動自身的一些詳細引數，例如驅動大小，驅動標志，驅動名，驅動節等等，每一個驅動程式都會存在這樣的一個結構，

首先來看一下微軟對其的定義，此處我已將重要欄位進行了備注，

typedef struct _DRIVER_OBJECT {
    CSHORT Type;                                // 驅動型別
    CSHORT Size;                                // 驅動大小
    PDEVICE_OBJECT DeviceObject;                // 驅動物件
    ULONG Flags;                                // 驅動的標志
    PVOID DriverStart;                          // 驅動的起始位置
    ULONG DriverSize;                           // 驅動的大小
    PVOID DriverSection;                        // 指向驅動程式映像的記憶體區物件
    PDRIVER_EXTENSION DriverExtension;          // 驅動的擴展空間
    UNICODE_STRING DriverName;                  // 驅動名字
    PUNICODE_STRING HardwareDatabase;
    PFAST_IO_DISPATCH FastIoDispatch;
    PDRIVER_INITIALIZE DriverInit;
    PDRIVER_STARTIO DriverStartIo;
    PDRIVER_UNLOAD DriverUnload;                 // 驅動物件的卸載地址
    PDRIVER_DISPATCH MajorFunction[IRP_MJ_MAXIMUM_FUNCTION + 1];
} DRIVER_OBJECT;

DRIVER_OBJECT結構體是Windows作業系統內核中用于表示驅動程式的基本資訊的結構體，它包含了一系列的欄位，用于描述驅動程式的特定屬性，

以下是DRIVER_OBJECT結構體中的一些重要欄位：

• Type：該欄位標識該結構體的型別，始終設定為DRIVER_OBJECT_TYPE，
• Size：該欄位表示該結構體的大小，以位元組為單位，
• DeviceObject：該欄位是一個指標，指向驅動程式所創建的設備物件鏈表的頭部，每個設備物件代表著一個設備或者驅動程式創建的一種虛擬設備，
• DriverStart：該欄位是一個指標，指向驅動程式代碼的入口點，也就是驅動程式的DriverEntry函式，該函式會在驅動程式被加載時被呼叫，
• DriverSize：該欄位表示驅動程式代碼的大小，以位元組為單位，
• DriverName：該欄位是一個UNICODE_STRING結構體，用于表示驅動程式的名稱，
• Flags：該欄位是一個32位的位掩碼，用于表示驅動程式的一些屬性，例如，可以設定DO_BUFFERED_IO標志表示驅動程式支持緩沖I/O，

如果我們想要遍歷出當前自身驅動的一些基本資訊，我們只需要在驅動的頭部決議_DRIVER_OBJECT即可得到全部的資料，這段代碼可以寫成如下樣子，其中的IRP_MJ_這一系列則是微軟的呼叫號，不同的RIP代表著不同的涵義，但一般驅動也就會用到如下這幾種呼叫號，

// 署名權
// right to sign one's name on a piece of work
// PowerBy: LyShark
// Email: [email protected]

#include <ntifs.h>

VOID UnDriver(PDRIVER_OBJECT driver)
{
	DbgPrint(("Uninstall Driver Is OK \n"));
}

NTSTATUS DriverEntry(IN PDRIVER_OBJECT Driver, PUNICODE_STRING RegistryPath)
{
	DbgPrint("hello lyshark \n");

	Driver->DriverUnload = UnDriver;

	DbgPrint("驅動名字 = %wZ \n", Driver->DriverName);
	DbgPrint("驅動起始地址 = %p | 大小 = %x | 結束地址 %p \n",Driver->DriverStart,Driver->DriverSize,(ULONG64)Driver->DriverStart + Driver->DriverSize);

	DbgPrint("卸載地址 = %p\n", Driver->DriverUnload);
	DbgPrint("IRP_MJ_READ地址 = %p\n", Driver->MajorFunction[IRP_MJ_READ]);
	DbgPrint("IRP_MJ_WRITE地址 = %p\n", Driver->MajorFunction[IRP_MJ_WRITE]);
	DbgPrint("IRP_MJ_CREATE地址 = %p\n", Driver->MajorFunction[IRP_MJ_CREATE]);
	DbgPrint("IRP_MJ_CLOSE地址 = %p\n", Driver->MajorFunction[IRP_MJ_CLOSE]);
	DbgPrint("IRP_MJ_DEVICE_CONTROL地址 = %p\n", Driver->MajorFunction[IRP_MJ_DEVICE_CONTROL]);

	// 輸出完整的呼叫號
	for (auto i = 0; i < IRP_MJ_MAXIMUM_FUNCTION; i++)
	{
		DbgPrint("IRP_MJ呼叫號 = %d | 函式地址 = %p \r\n", i, Driver->MajorFunction[i]);
	}

	Driver->DriverUnload = UnDriver;
	return STATUS_SUCCESS;
}

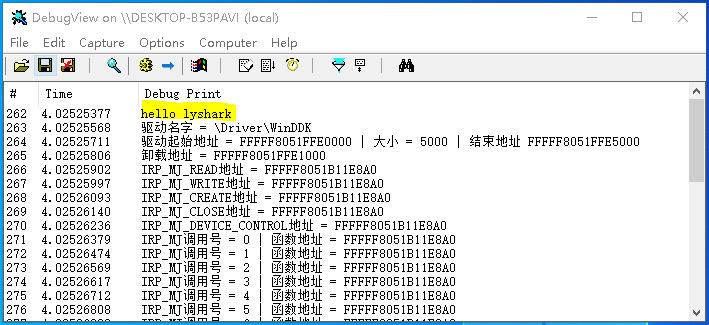

編譯這段程式，簽名并運行，我們即可看到如下輸出資訊，此時當前自身驅動的詳細引數都可以被輸出；

當然運用_DRIVER_OBJECT物件中的DriverSection欄位我們完全可以遍歷輸出當前系統下所有的驅動程式的具體資訊，DriverSection結構指向了一個_LDR_DATA_TABLE_ENTRY結構，結構的微軟定義如下；

typedef struct _LDR_DATA_TABLE_ENTRY {
	LIST_ENTRY InLoadOrderLinks;
	LIST_ENTRY InMemoryOrderLinks;
	LIST_ENTRY InInitializationOrderLinks;
	PVOID DllBase;
	PVOID EntryPoint;
	ULONG SizeOfImage;
	UNICODE_STRING FullDllName;
	UNICODE_STRING BaseDllName;
	ULONG Flags;
	USHORT LoadCount;
	USHORT TlsIndex;
	union {
		LIST_ENTRY HashLinks;
		struct {
			PVOID SectionPointer;
			ULONG CheckSum;
		};
	};
	union {
		struct {
			ULONG TimeDateStamp;
		};
		struct {
			PVOID LoadedImports;
		};
	};
}LDR_DATA_TABLE_ENTRY, *PLDR_DATA_TABLE_ENTRY;

為了能夠遍歷出所有的系統驅動，我們需要得到pLdr結構，該結構可通過Driver->DriverSection的方式獲取到，獲取到之后通過pLdr->InLoadOrderLinks.Flink得到當前驅動的入口地址，而每一次呼叫pListEntry->Flink都將會指向下一個驅動物件，通過不斷地回圈CONTAINING_RECORD決議，即可輸出當前系統內所有驅動的詳細資訊，這段程式的寫法可以如下所示；

// 署名權
// right to sign one's name on a piece of work
// PowerBy: LyShark
// Email: [email protected]

#include <ntifs.h>

typedef struct _LDR_DATA_TABLE_ENTRY {
	LIST_ENTRY InLoadOrderLinks;
	LIST_ENTRY InMemoryOrderLinks;
	LIST_ENTRY InInitializationOrderLinks;
	PVOID DllBase;
	PVOID EntryPoint;
	ULONG SizeOfImage;
	UNICODE_STRING FullDllName;
	UNICODE_STRING BaseDllName;
	ULONG Flags;
	USHORT LoadCount;
	USHORT TlsIndex;
	union {
		LIST_ENTRY HashLinks;
		struct {
			PVOID SectionPointer;
			ULONG CheckSum;
		};
	};
	union {
		struct {
			ULONG TimeDateStamp;
		};
		struct {
			PVOID LoadedImports;
		};
	};
}LDR_DATA_TABLE_ENTRY, *PLDR_DATA_TABLE_ENTRY;

VOID UnDriver(PDRIVER_OBJECT driver)
{
	DbgPrint(("Uninstall Driver Is OK \n"));
}

NTSTATUS DriverEntry(IN PDRIVER_OBJECT Driver, PUNICODE_STRING RegistryPath)
{
	DbgPrint("hello lyshark \n");

	Driver->DriverUnload = UnDriver;

	PLDR_DATA_TABLE_ENTRY pLdr = NULL;
	PLIST_ENTRY pListEntry = NULL;
	PLIST_ENTRY pCurrentListEntry = NULL;

	PLDR_DATA_TABLE_ENTRY pCurrentModule = NULL;
	pLdr = (PLDR_DATA_TABLE_ENTRY)Driver->DriverSection;
	pListEntry = pLdr->InLoadOrderLinks.Flink;
	pCurrentListEntry = pListEntry->Flink;

	// 判斷是否結束
	while (pCurrentListEntry != pListEntry)
	{
		// 獲取LDR_DATA_TABLE_ENTRY結構
		pCurrentModule = CONTAINING_RECORD(pCurrentListEntry, LDR_DATA_TABLE_ENTRY, InLoadOrderLinks);

		if (pCurrentModule->BaseDllName.Buffer != 0)
		{
			DbgPrint("模塊名 = %wZ | 模塊基址 = %p | 模塊入口 = %p | 模塊時間戳 = %d \n",
				pCurrentModule->BaseDllName,
				pCurrentModule->DllBase,
				pCurrentModule->EntryPoint,
				pCurrentModule->TimeDateStamp);
		}
		pCurrentListEntry = pCurrentListEntry->Flink;
	}

	Driver->DriverUnload = UnDriver;
	return STATUS_SUCCESS;
}

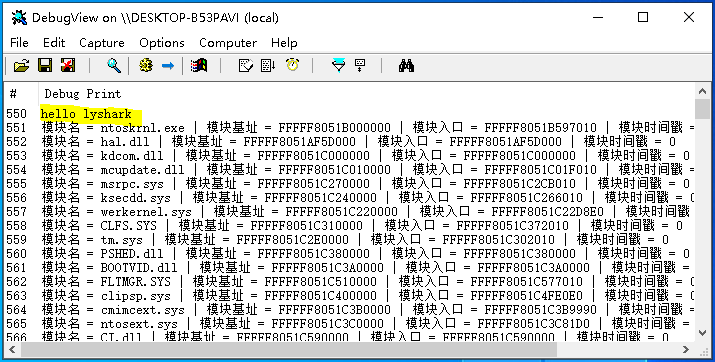

編譯這段程式，簽名并運行，我們即可看到如下輸出資訊，此時當前自身驅動的詳細引數都可以被輸出；

通過使用上一篇文章《驅動開發：內核字串拷貝與比較》中所介紹的的RtlCompareUnicodeString函式，還可用于對比與過濾特定結果，以此來實作通過驅動名回傳驅動基址的功能，

LONGLONG GetModuleBaseByName(PDRIVER_OBJECT pDriverObj, UNICODE_STRING ModuleName)
{
	PLDR_DATA_TABLE_ENTRY pLdr = NULL;
	PLIST_ENTRY pListEntry = NULL;
	PLIST_ENTRY pCurrentListEntry = NULL;

	PLDR_DATA_TABLE_ENTRY pCurrentModule = NULL;
	pLdr = (PLDR_DATA_TABLE_ENTRY)pDriverObj->DriverSection;
	pListEntry = pLdr->InLoadOrderLinks.Flink;
	pCurrentListEntry = pListEntry->Flink;

	while (pCurrentListEntry != pListEntry)
	{
		// 獲取LDR_DATA_TABLE_ENTRY結構
		pCurrentModule = CONTAINING_RECORD(pCurrentListEntry, LDR_DATA_TABLE_ENTRY, InLoadOrderLinks);

		if (pCurrentModule->BaseDllName.Buffer != 0)
		{
			// 對比模塊名
			if (RtlCompareUnicodeString(&pCurrentModule->BaseDllName, &ModuleName, TRUE) == 0)
			{
				return (LONGLONG)pCurrentModule->DllBase;
			}
		}
		pCurrentListEntry = pCurrentListEntry->Flink;
	}
	return 0;
}

上這段代碼的使用也非常簡單，通過傳入一個UNICODE_STRING型別的模塊名，即可獲取到模塊基址并回傳，至于如何初始化UNICODE_STRING則在《驅動開發：內核字串轉換方法》中有詳細的介紹，此處你只需要這樣來寫，

NTSTATUS DriverEntry(IN PDRIVER_OBJECT Driver, PUNICODE_STRING RegistryPath)
{
	DbgPrint("hello lyshark \n");

	UNICODE_STRING unicode;

	// 獲取WinDDK驅動基地址
	RtlUnicodeStringInit(&unicode, L"WinDDK.sys");
	LONGLONG winddk_address = GetModuleBaseByName(Driver, unicode);
	DbgPrint("WinDDK模塊基址 = %p \n", winddk_address);

	// 獲取ACPI驅動基地址
	RtlUnicodeStringInit(&unicode, L"ACPI.sys");
	LONGLONG acpi_address = GetModuleBaseByName(Driver, unicode);
	DbgPrint("ACPI模塊基址 = %p \n", acpi_address);

	Driver->DriverUnload = UnDriver;
	return STATUS_SUCCESS;
}

運行這段驅動程式，即可分別輸出WinDDK.sys以及ACPI.sys兩個驅動模塊的基地址；
