每博一文案
多讀書，書中有，你對生活，困難所解不開的答案
比如：《殺死一只是更鳥》中提到的
對應我們：我們努力中考,高考,升本，考研，每天都在努力學習，但是某天突然想到萬一沒有考上的話，那現在的努力又有什么意義呢？
答案：在《殺死一只是更鳥》里有這樣一段話：
> 勇敢是，當你還未開始，你就知道自己會輸，可你依然要去做，而且無論如何都要把它堅持到底，你很少能贏，但有時也會，努力的這個程序本身就是有意義，能夠獲得理想的結果當然很好，但如果失敗了也沒關系，因為你的勇敢，從未辜負你的青春，而黎明的光亮，總有一刻，會照亮穿梭于黑暗之中的自己，況且，你還不一定會輸呢，
1. MVC 概述
MVC開始是存在于桌面程式中的，M是指業務模型，V是指用戶界面，C則是控制器，使用MVC的目的是將M和V的實作代碼分離，從而使同一個程式可以使用不同的表現形式，比如一批統計資料可以分別用柱狀圖、餅圖來表示，C存在的目的則是確保M和V的同步，一旦M改變，V應該同步更新， [1-2]
模型－視圖－控制器（MVC）是[Xerox PARC](https://baike.baidu.com/item/Xerox PARC/10693263?fromModule=lemma_inlink)在二十世紀八十年代為編程語言Smalltalk－80發明的一種軟體設計模式，已被廣泛使用，后來被推薦為Oracle旗下Sun公司[Java EE](https://baike.baidu.com/item/Java EE/2180381?fromModule=lemma_inlink)平臺的設計模式，并且受到越來越多的使用ColdFusion和PHP的開發者的歡迎，模型－視圖－控制器模式是一個有用的工具箱，它有很多好處，但也有一些缺點，
2. MVC設計思想

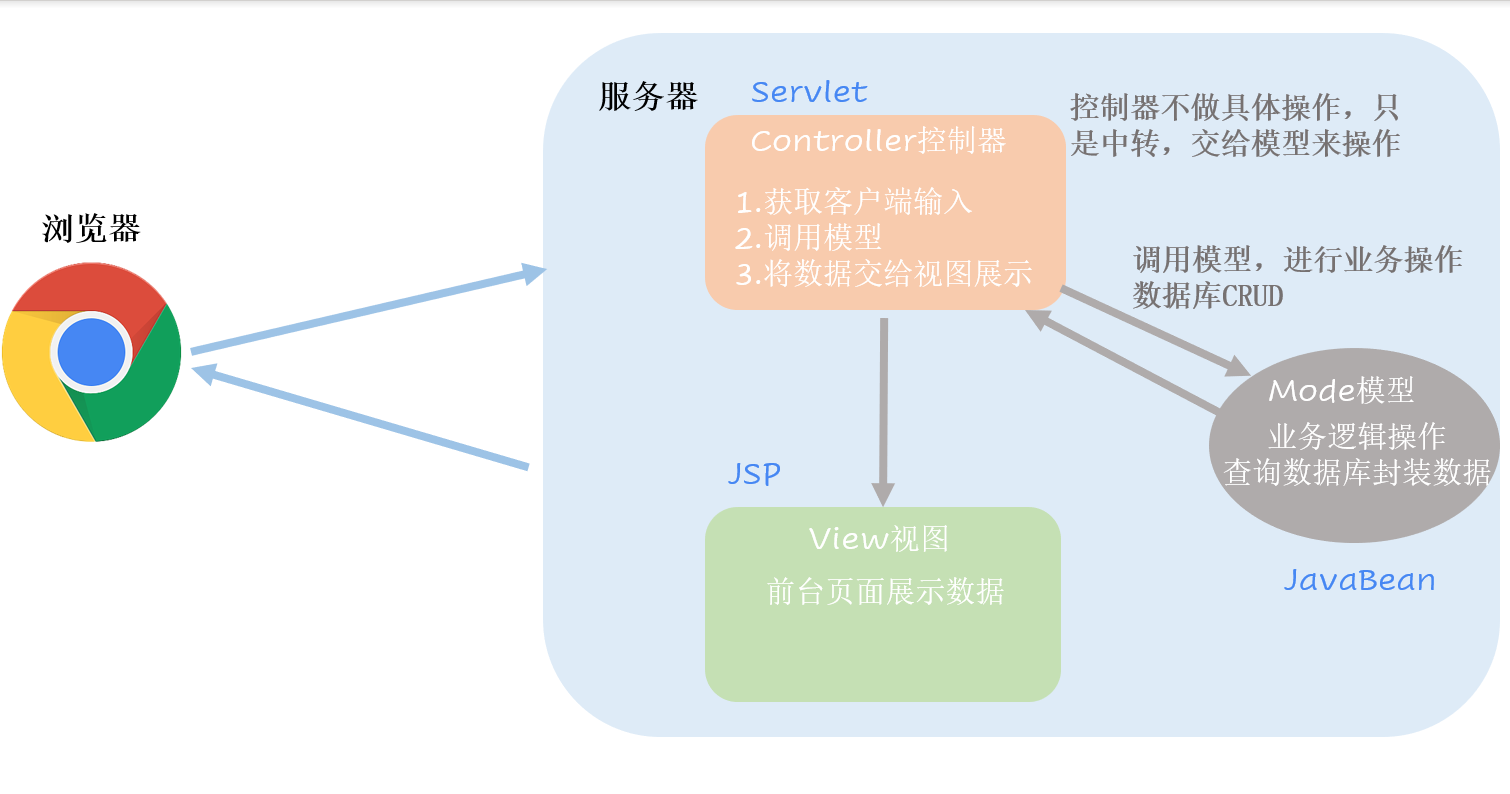

MVC（Model View Controller）是軟體工程中的一種軟體架構模式，它把軟體系統分為模型、視圖和控制器三個基本部分，用一種業務邏輯、資料、界面顯示分離的方法組織代碼，將業務邏輯聚集到一個部件里面，在改進和個性化定制界面及用戶互動的同時，不需要重新撰寫業務邏輯，
MVC 主要的核心就是：分層：希望專人干專事，各司其職，職能分工要明確，這樣可以讓代碼耦合度降低，擴展力增強，組件的可復用性增強，
MVC 從字面意思我們就可以看到：是分為了三層的，M(Mode 模型)，V(View 視圖),C(Controller 控制器)
M即model模型：是指模型表示業務規則，在MVC的三個部件中，模型擁有最多的處理任務，被模型回傳的資料是中立的，模型與資料格式無關，這樣一個模型能為多個視圖提供資料，由于應用于模型的代碼只需寫一次就可以被多個視圖重用，所以減少了代碼的重復性，
V即View視圖：是指用戶看到并與之互動的界面，比如由html元素組成的網頁界面，或者軟體的客戶端界面，MVC的好處之一在于它能為應用程式處理很多不同的視圖，在視圖中其實沒有真正的處理發生，它只是作為一種輸出資料并允許用戶操作的方式，
C即controller控制器：是指控制器接受用戶的輸入并呼叫模型和視圖去完成用戶的需求，控制器本身不輸出任何東西和做任何處理，它只是接收請求并決定呼叫哪個模型構件去處理請求，然后再確定用哪個視圖來顯示回傳的資料，

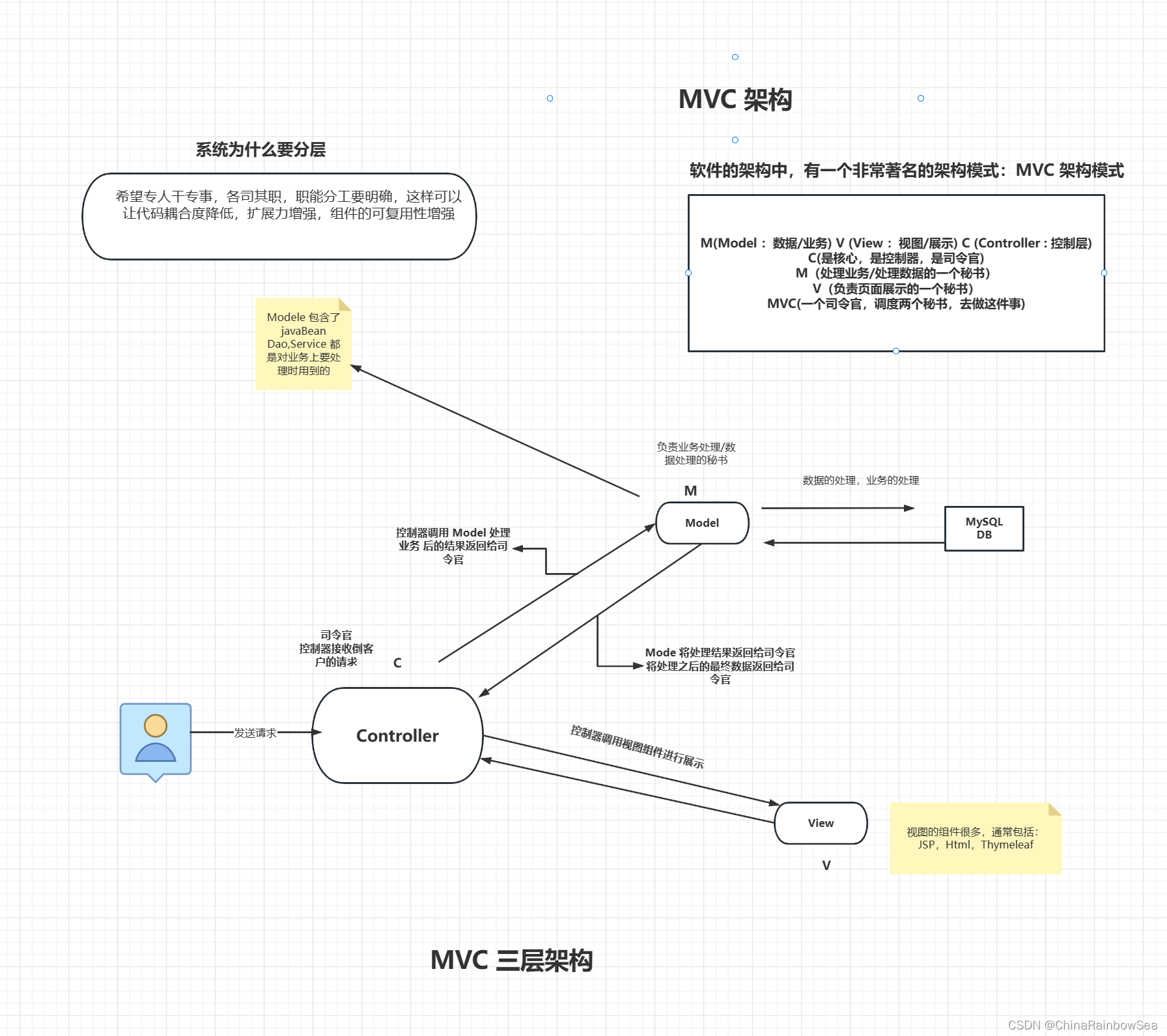

M(Model ：資料/業務) V (View ：視圖/展示) C (Controller : 控制層)
C(是核心，是控制器，是司令官)
M（處理業務/處理資料的一個秘書）
V（負責頁面展示的一個秘書）
MVC(一個司令官，調度兩個秘書，去做這件事)，僅僅只做事務上的調度，而不做其他的操作
優點：
- 耦合性低，方便維護，可以利于分工協作
- 重用性高
缺點：
- 使得專案架構變得復雜，對開發人員要求高
3. 三層架構
三層架構(3-tier architecture) 通常意義上的三層架構就是將整個業務應用劃分為：界面層[表示層]（User Interface layer）、業務邏輯層（Business Logic Layer）、資料訪問層（Data access layer），
區分層次的目的即為了“高內聚低耦合” 的思想，在軟體體系架構設計中，分層式結構是最常見，也是最重要的一種結構，

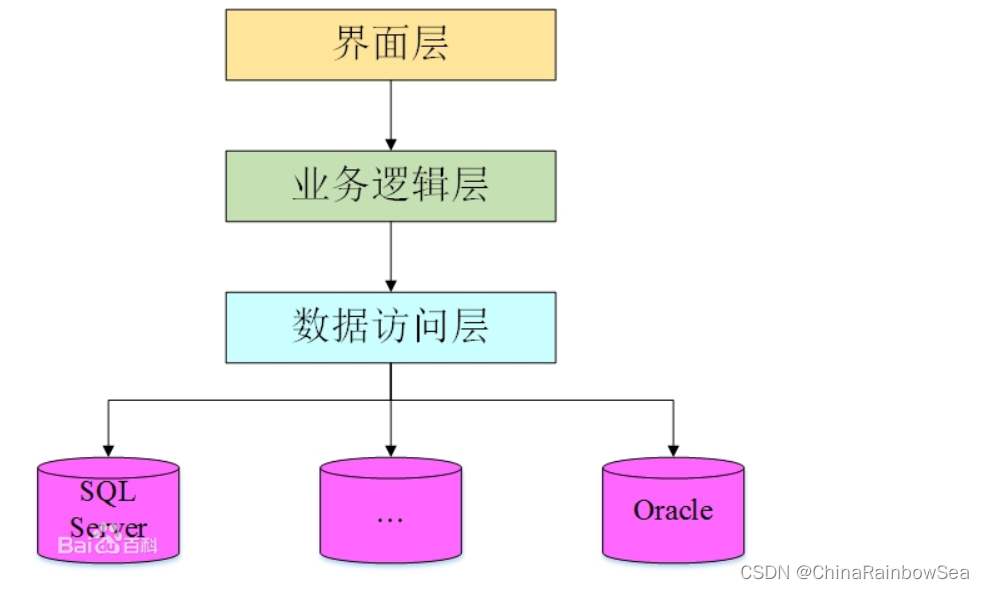

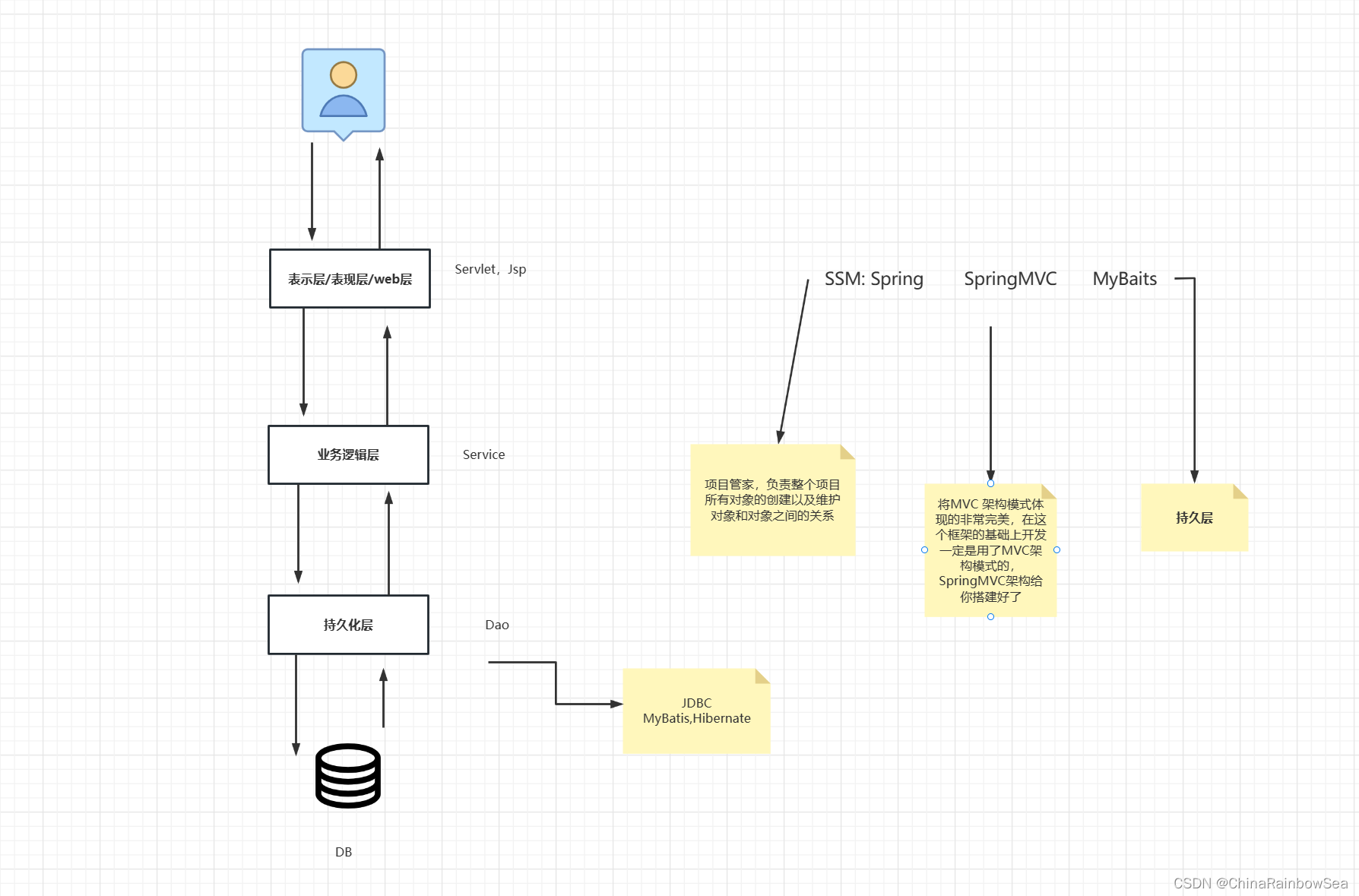

三層架構每層之間的邏輯關系：
三層架構的優點
- 開發人員可以只關注整個結構中的其中某一層；
- 可維護性高，可擴展性高
- 可以降低層與層之間的依賴；
- 有利于標準化；
- 利于各層邏輯的復用
三層架構的缺點：
- 降低了系統的性能，如果不采用分層式結構，很多業務可以直接造訪資料庫，以此獲取相應的資料，如今卻必須通過中間層來完成
- 有時會導致級聯的修改，這種修改尤其體現在自上而下的方向，如果在表示層中需要增加一個功能，為保證其設計符合分層式結構，可能需要在相應的業務邏輯層和資料訪問層中都增加相應的代碼
- 增加了開發成本

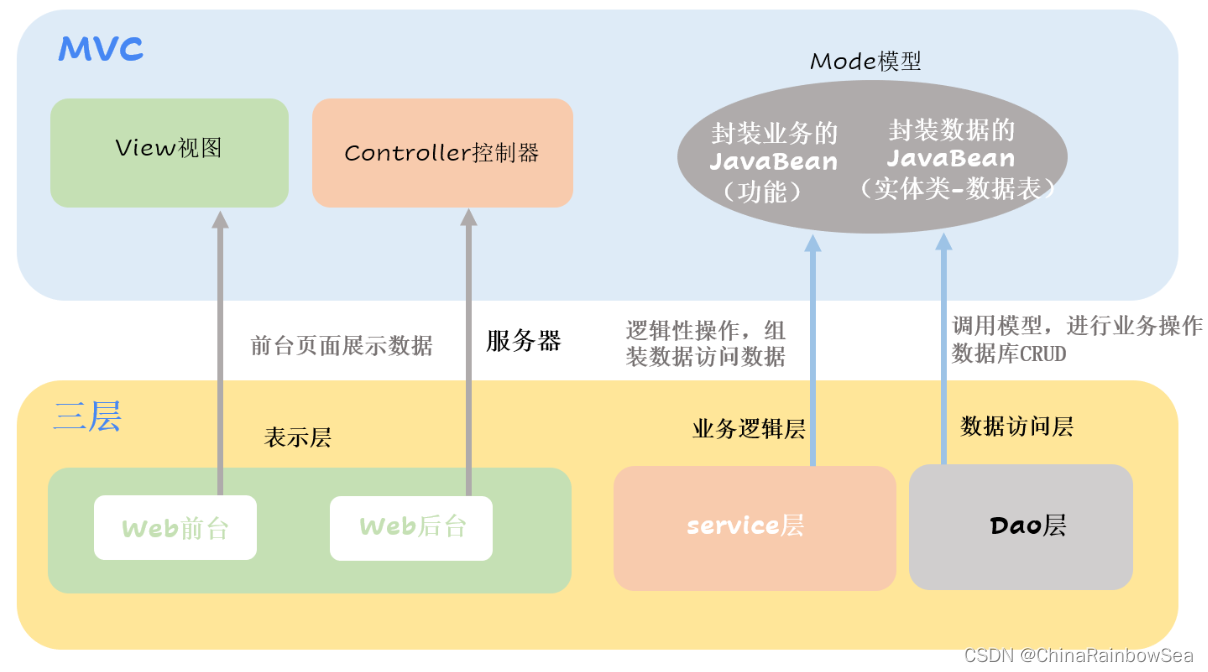

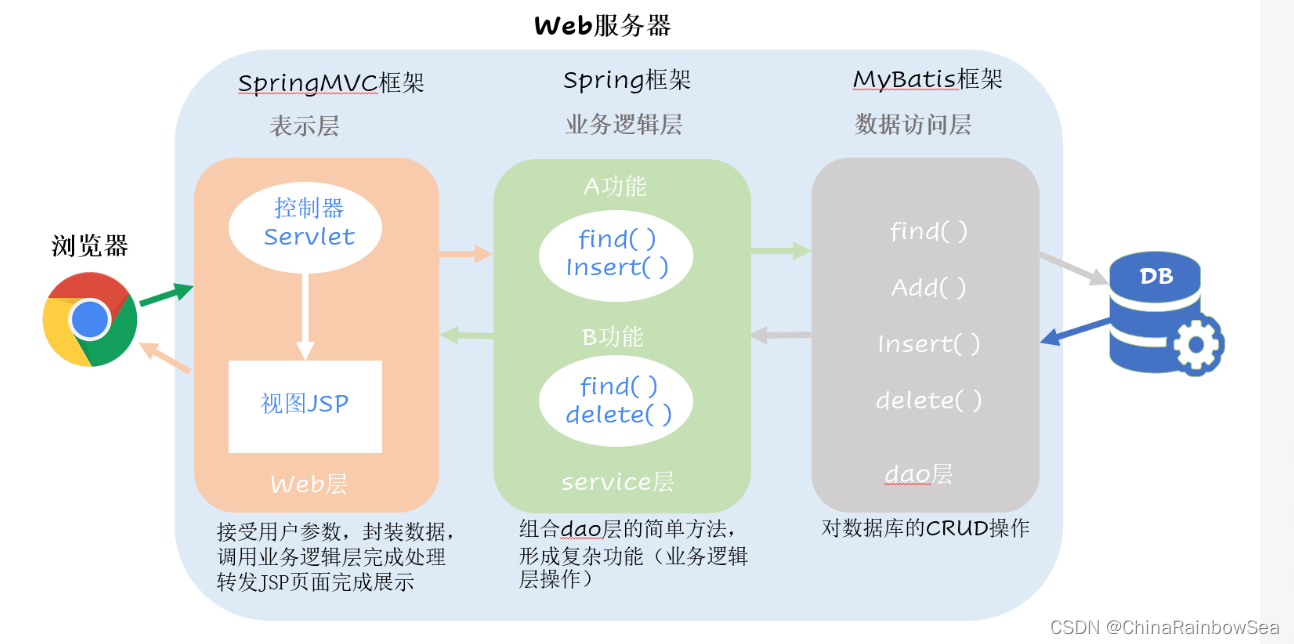

4. MVC 與 三層架構的關系：
MVC的也可以被說成是 MVC三層架構，說白了，它們其實都是一個東西，只是在一些細節上有稍微的不同，大致設計思想都是一樣的：“高內聚，低耦合”，

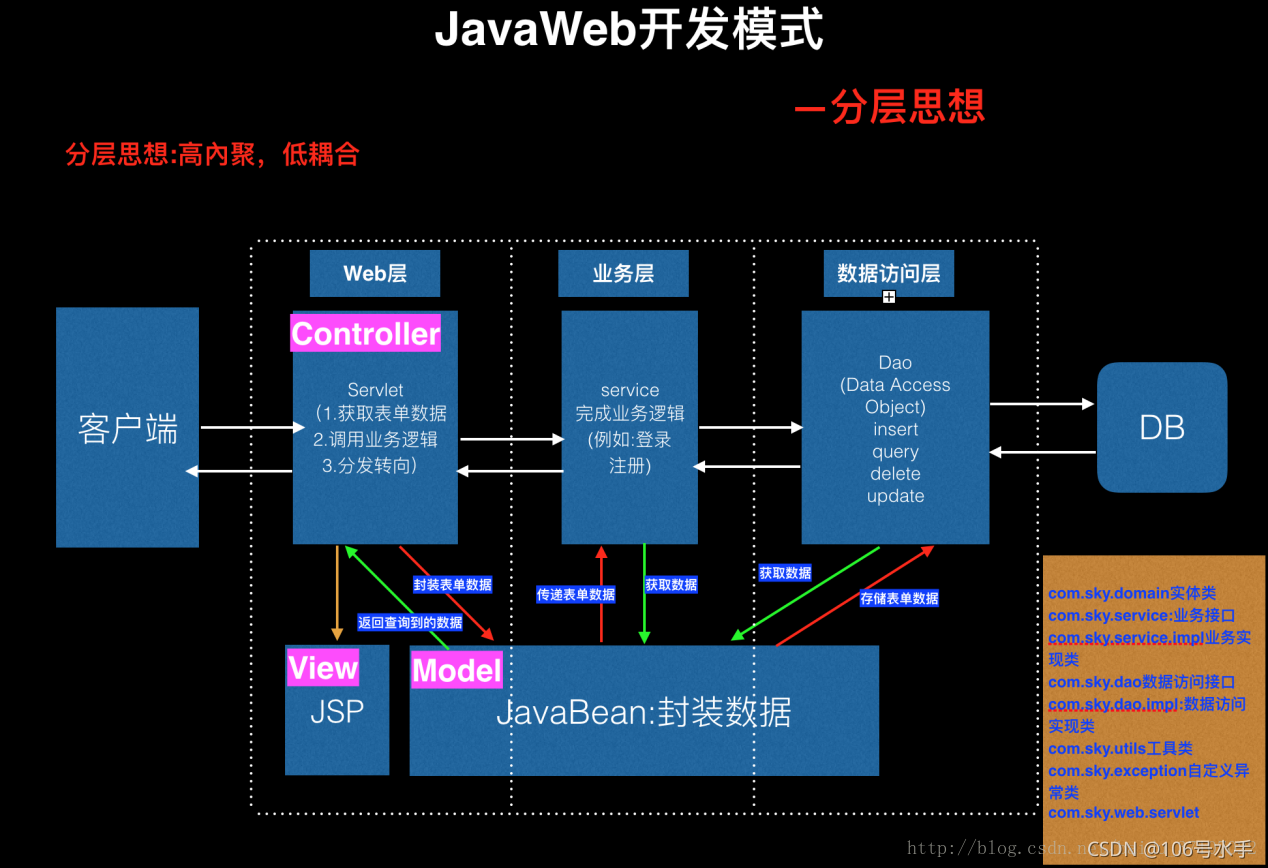

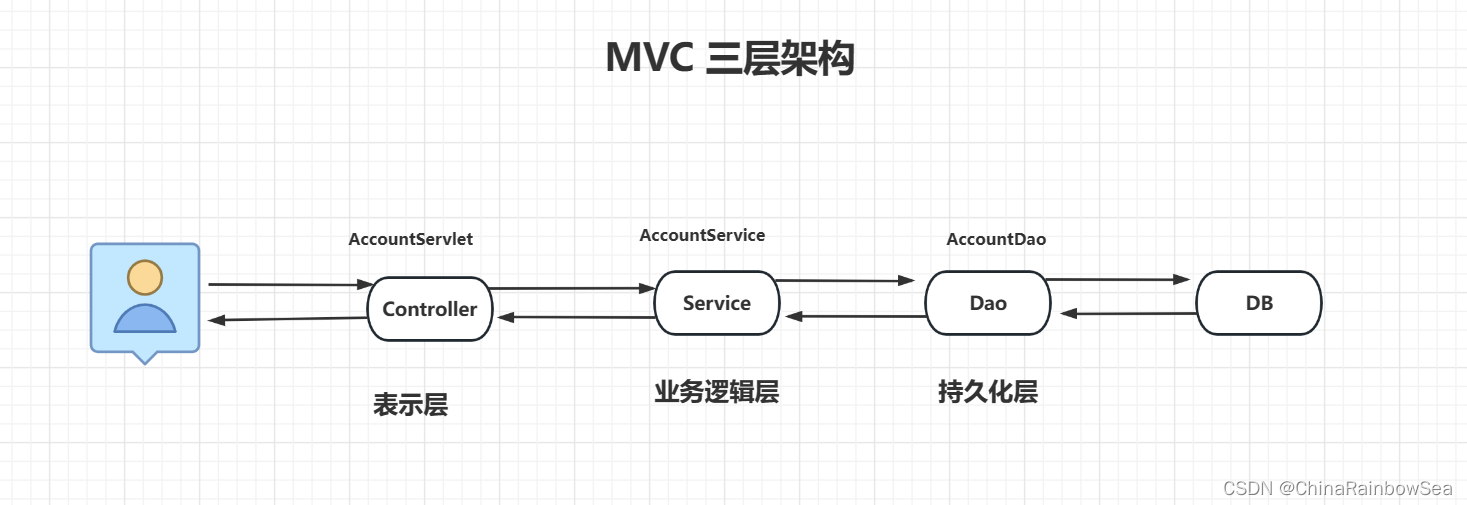

其實，無論是MVC還是三層架構，都是一種規范，都是奔著"高內聚，低耦合"的思想來設計的，三層中的UI和Servlet來分別對應MVC中的View和Controller，業務邏輯層是來組合資料訪問層的原子性功能的，
5. 案例舉例：用戶賬戶轉賬
如下我們，實作一個用戶賬戶轉賬操作的一個案例：
準備作業：創建表，創建資料
CREATE DATABASE mvc;
USE mvc;
SHOW TABLES;
CREATE TABLE t_act (
id BIGINT PRIMARY KEY AUTO_INCREMENT,
actno VARCHAR(255) NOT NULL,
balance DECIMAL(10,2)
);
INSERT INTO t_act(actno,balance)
VALUES('act001',50000.00),('act002',0.00);
SELECT *
FROM t_act;
5.1 M（Model ：資料/業務處理層）
javaBean :Account 封裝資料
賬戶物體類，封裝賬戶資訊的
- 一般是一張表一個，
- pojo 物件
- 有的人也會把這種專門封裝資料的物件，稱為："bean物件" (javabean物件，咖啡豆)
- 有的人也會把這種專門封裝資料的物件，稱為領域模型物件，domain物件
- 不同的程式員不同的習慣
package com.RainbowSea.bank.mvc;
import java.io.Serializable;
import java.util.Objects;
/**
* 賬戶物體類，封裝賬戶資訊的
* 一般是一張表一個，
* pojo 物件
* 有的人也會把這種專門封裝資料的物件，稱為："bean物件" (javabean物件，咖啡豆)
* 有的人也會把這種專門封裝資料的物件，稱為領域模型物件，domain物件
* 不同的程式員不同的習慣，
*/
public class Account implements Serializable { // 這種普通的簡單的物件被成為pojo物件
// 注意我們這里定義的資料型別，使用參考資料型別
// 因為我們資料庫中可能存在 null 值，而基本資料型別是不可以存盤 null值的
private Long id = null; // id
private String actno; // 賬號
private Double balance; // 余額
// 反序列化
private static final long serialVersionUID = 1L;
public Account() {
}
public Account(Long id, String actno, Double balance) {
this.id = id;
this.actno = actno;
this.balance = balance;
}
public Long getId() {
return id;
}
public void setId(Long id) {
this.id = id;
}
public String getActno() {
return actno;
}
public void setActno(String actno) {
this.actno = actno;
}
public Double getBalance() {
return balance;
}
public void setBalance(Double balance) {
this.balance = balance;
}
@Override
public boolean equals(Object o) {
if (this == o) return true;
if (!(o instanceof Account)) return false;
Account account = (Account) o;
return Objects.equals(getId(), account.getId()) && Objects.equals(getActno(), account.getActno()) && Objects.equals(getBalance(), account.getBalance());
}
@Override
public int hashCode() {
return Objects.hash(getId(), getActno(), getBalance());
}
@Override
public String toString() {
return "Account{" +
"id=" + id +
", actno='" + actno + '\'' +
", balance=" + balance +
'}';
}
}
DB連接資料庫的工具：
driver=com.mysql.jdbc.Driver
url=jdbc:mysql://localhost:3306/mvc
user=root
password=MySQL
package com.RainbowSea.bank.utils;
import java.sql.Connection;
import java.sql.DriverManager;
import java.sql.PreparedStatement;
import java.sql.ResultSet;
import java.sql.SQLException;
import java.util.ResourceBundle;
public class DBUtil {
// resourceBundle 只能讀取到 properties 后綴的檔案，注意不要加檔案后綴名
private static ResourceBundle resourceBundle = ResourceBundle.getBundle("resources/jdbc");
private static String driver = resourceBundle.getString("driver");
private static String url = resourceBundle.getString("url");
private static String user = resourceBundle.getString("user");
private static String password = resourceBundle.getString("password");
// DBUtil 類加載注冊驅動
static {
try {
Class.forName(driver);
} catch (ClassNotFoundException e) {
e.printStackTrace();
}
}
// 將構造器私有化，不讓創建物件，因為工具類中的方法都是靜態的，不需要創建物件
// 為了防止創建物件，故將構造方法私有化
private DBUtil() {
}
/**
* 這里沒有使用資料庫連接池，直接創建連接物件
*/
public static Connection getConnection() {
Connection connection = null;
try {
connection = DriverManager.getConnection(url, user, password);
} catch (SQLException e) {
throw new RuntimeException(e);
}
return connection;
}
/**
* 資源的關閉
* 最后使用的最先關閉，逐個關閉，防止存在沒有關閉的
*/
public static void close(Connection connection , PreparedStatement preparedStatement, ResultSet resultSet) {
if (resultSet != null) {
try {
resultSet.close();
} catch (SQLException e) {
throw new RuntimeException(e);
}
}
if (preparedStatement!=null) {
try {
preparedStatement.close();
} catch (SQLException e) {
throw new RuntimeException(e);
}
}
if (connection != null) {
try {
connection.close();
} catch (SQLException e) {
throw new RuntimeException(e);
}
}
}
}
對應Account資料表的DAO操作工具類
AccountDao 是負責Account 資料的增上改查
什么是DAO ？
- Data Access Object （資料訪問物件）
- DAO實際上是一種設計模式，屬于 JavaEE的設計模式之一，不是 23種設計模式
- DAO只負責資料庫表的CRUD ,沒有任何業務邏輯在里面
- 沒有任何業務邏輯，只負責表中資料增上改查的物件，有一個特俗的稱謂：DAO物件
為什么叫做 AccountDao 呢？
- 這是因為DAO是專門處理t_act 這張表的
- 如果處理t_act 表的話，可以叫做：UserDao
- 如果處理t-student表的話，可以叫做 StudentDao
主要定義如下：增刪改查方法（）
int insert() ;
int deleteByActno();
int update() ;
Account selectByActno();
List<Account> selectAll();
package com.RainbowSea.bank.mvc;
import com.RainbowSea.bank.utils.DBUtil;
import java.sql.Connection;
import java.sql.PreparedStatement;
import java.sql.ResultSet;
import java.sql.SQLException;
import java.util.Collection;
import java.util.List;
/**
* AccountDao 是負責Account 資料的增上改查
* <p>
* 1. 什么是DAO ？
* Data Access Object （資料訪問物件）
* 2. DAO實際上是一種設計模式，屬于 JavaEE的設計模式之一，不是 23種設計模式
* 3.DAO只負責資料庫表的CRUD ,沒有任何業務邏輯在里面
* 4.沒有任何業務邏輯，只負責表中資料增上改查的物件，有一個特俗的稱謂：DAO物件
* 5. 為什么叫做 AccountDao 呢？
* 這是因為DAO是專門處理t_act 這張表的
* 如果處理t_act 表的話，可以叫做：UserDao
* 如果處理t-student表的話，可以叫做 StudentDao
* <p>
* int insert() ;
* int deleteByActno();
* int update() ;
* Account selectByActno();
* List<Account> selectAll();
*/
public class AccountDao {
/**
* 插入資料
*
* @param account
* @return
*/
public int insert(Account account) {
Connection connection = DBUtil.getConnection();
PreparedStatement preparedStatement = null;
int count = 0;
try {
String sql = "insert into t_act(actno,balance) values(?,?)";
preparedStatement = connection.prepareStatement(sql);
preparedStatement.setString(1, account.getActno());
preparedStatement.setDouble(2, account.getBalance());
count = preparedStatement.executeUpdate();
} catch (SQLException e) {
throw new RuntimeException(e);
} finally {
DBUtil.close(connection, preparedStatement, null);
}
return count;
}
/**
* 通過Id洗掉資料
*
* @param id
* @return
*/
public int deleteById(String id) {
Connection connection = DBUtil.getConnection();
int count = 0;
PreparedStatement preparedStatement = null;
try {
String sql = "delete from t_act where id = ?";
preparedStatement = connection.prepareStatement(sql);
preparedStatement.setString(1, id);
count = preparedStatement.executeUpdate();
} catch (SQLException e) {
throw new RuntimeException(e);
} finally {
DBUtil.close(connection, preparedStatement, null);
}
return count;
}
/**
* 更新資料
*
* @param account
* @return
*/
public int update(Account account) {
Connection connection = DBUtil.getConnection();
PreparedStatement preparedStatement = null;
int count = 0;
try {
String sql = "update t_act set balance = ?, actno = ? where id = ?";
preparedStatement = connection.prepareStatement(sql);
//注意設定的 set型別要保持一致，
preparedStatement.setDouble(1, account.getBalance());
preparedStatement.setString(2, account.getActno());
preparedStatement.setLong(3, account.getId());
count = preparedStatement.executeUpdate();
} catch (SQLException e) {
throw new RuntimeException(e);
} finally {
DBUtil.close(connection, preparedStatement, null);
}
return count;
}
/**
* 通過 actno 查找賬戶資訊
*
* @param actno
* @return
*/
public Account selectByActno(String actno) {
Connection connection = DBUtil.getConnection();
PreparedStatement preparedStatement = null;
ResultSet resultSet = null;
Account account = new Account();
try {
String sql = "select id,actno,balance from t_act where actno = ?";
preparedStatement = connection.prepareStatement(sql);
//注意設定的 set型別要保持一致，
preparedStatement.setString(1, actno);
resultSet = preparedStatement.executeQuery();
if (resultSet.next()) {
Long id = resultSet.getLong("id");
Double balance = resultSet.getDouble("balance");
// 將結果集封裝到java 物件中
account.setActno(actno);
account.setId(id);
account.setBalance(balance);
}
} catch (SQLException e) {
throw new RuntimeException(e);
} finally {
DBUtil.close(connection, preparedStatement, resultSet);
}
return account;
}
/**
* 查詢所有的賬戶資訊
*
* @return
*/
public List<Account> selectAll() {
Connection connection = DBUtil.getConnection();
PreparedStatement preparedStatement = null;
ResultSet resultSet = null;
List<Account> list = null;
try {
String sql = "select id,actno,balance from t_act";
preparedStatement = connection.prepareStatement(sql);
resultSet = preparedStatement.executeQuery();
while (resultSet.next()) {
String actno = resultSet.getString("actno");
Long id = resultSet.getLong("id");
Double balance = resultSet.getDouble("balance");
// 將結果集封裝到java 物件中
Account account = new Account(id,actno,balance);
// 添加到List集合當中
list.add(account);
}
} catch (SQLException e) {
throw new RuntimeException(e);
} finally {
DBUtil.close(connection, preparedStatement, resultSet);
}
return list;
}
}
對指定的資料表的資料進行service 業務邏輯處理操作：
service 翻譯為：業務，
- AccountService 專門處理Account業務的一個類
- 在該類中應該撰寫純業務代碼，（只專注域業務處理，不寫別的，不和其他代碼混合在一塊）
- 只希望專注業務，能夠將業務完美實作，少量bug.
- 業務類一般起名：XXXService,XXXBiz...
package com.RainbowSea.bank.mvc;
/**
* service 翻譯為：業務，
* AccountService 專門處理Account業務的一個類
* 在該類中應該撰寫純業務代碼，（只專注域業務處理，不寫別的，不和其他代碼混合在一塊）
* 只希望專注業務，能夠將業務完美實作，少量bug.
* <p>
* 業務類一般起名：XXXService,XXXBiz...
*/
public class AccountService {
// 這里的方法起名，一定要體現出，你要處理的是什么業務：
// 我們要提供一個能夠實作轉賬的業務的方法（一個業務對應一個方法）
// 比如：UserService StudentService OrderService
// 處理Account 轉賬業務的增刪改查的Dao
private AccountDao accountDao = new AccountDao();
/**
* 完成轉賬的業務邏輯
*
* @param fromActno 轉出賬號
* @param toActno 轉入賬號
* @param money 轉賬金額
*/
public void transfer(String fromActno, String toActno, double money) throws MoneyNotEnoughException, AppException {
// 查詢余額是否充足
Account fromAct = accountDao.selectByActno(fromActno);
if (fromAct.getBalance() < money) {
throw new MoneyNotEnoughException("對不起，余額不足");
}
// 程式到這里說明余額充足
Account toAct = accountDao.selectByActno(toActno);
// 修改金額,先從記憶體上修改，再從硬碟上修改
fromAct.setBalance(fromAct.getBalance() - money);
toAct.setBalance(toAct.getBalance() + money);
// 從硬碟資料庫上修改
int count = accountDao.update(fromAct);
count += accountDao.update(toAct);
if(count != 2) {
throw new AppException("賬戶轉賬例外，請聯系管理員");
}
}
}
例外處理類：
package com.RainbowSea.bank.mvc;
/**
* 余額不足例外
*/
public class AppException extends Exception{
public AppException() {
}
public AppException(String msg) {
super(msg);
}
}
package com.RainbowSea.bank.mvc;
/**
* 余額不足例外
*/
public class MoneyNotEnoughException extends Exception{
public MoneyNotEnoughException() {
}
public MoneyNotEnoughException(String msg) {
super(msg);
}
}
5.2 C (Controller : 控制層)
僅僅負責調度 M業務處理層，V視圖顯示層，而不做其他操作，
package com.RainbowSea.bank.mvc;
import jakarta.servlet.ServletException;
import jakarta.servlet.annotation.WebServlet;
import jakarta.servlet.http.HttpServlet;
import jakarta.servlet.http.HttpServletRequest;
import jakarta.servlet.http.HttpServletResponse;
import java.io.IOException;
/**
* 賬戶小程式
* AccountServlet 是一個司令官，他負責調度其他組件來完成任務，
*
*/
@WebServlet("/transfer")
public class AccountServlet extends HttpServlet { // AccountServlet 作為一個 Controller 司令官
@Override
protected void doPost(HttpServletRequest request, HttpServletResponse response) throws ServletException,
IOException {
// 獲取資料
String fromActno = request.getParameter("fromActno");
String toActno = request.getParameter("toActno");
double money = Double.parseDouble(request.getParameter("money"));
// 呼叫業務方法處理業務（調度Model處理業務,其中是對應資料表的 CRUD操作）
AccountService accountService = new AccountService();
try {
accountService.transfer(fromActno,toActno,money);
// 執行到這里說明，成功了，
// 展示處理結束(調度 View 做頁面展示)
response.sendRedirect(request.getContextPath()+"/success.jsp");
} catch (MoneyNotEnoughException e) {
// 執行到種類，說明失敗了，（余額不足
// 展示處理結束（調度 View 做頁面展示）
response.sendRedirect(request.getContextPath()+"/error.jsp");
} catch (AppException e) {
// 執行到種類，說明失敗了，轉賬例外
// 展示處理結束（調度 View 做頁面展示）
response.sendRedirect(request.getContextPath()+"/error.jsp");
}
// 頁面的展示 （調度View做頁面展示）
}
}
5.3 V (View ：視圖/展示)

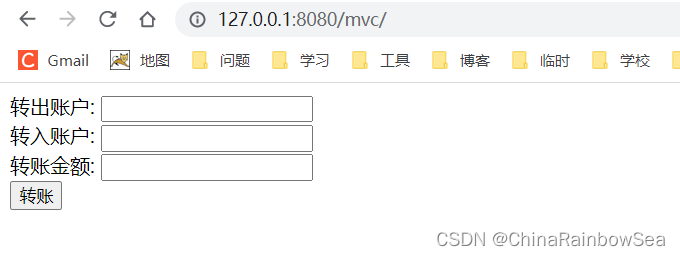

index.jsp 轉賬頁面：
<%@ page contentType="text/html;charset=UTF-8" language="java" %>
<html>
<head>
<title>銀行賬號轉賬</title>
</head>
<body>
<form action="<%=request.getContextPath()%>/transfer" method="post">
轉出賬戶: <input type="text" name="fromActno" /> <br>
轉入賬戶: <input type="text" name="toActno" /> <br>
轉賬金額: <input type="text" name="money" /><br>
<input type="submit" value="https://www.cnblogs.com/TheMagicalRainbowSea/archive/2023/05/17/轉賬" />
</form>
</body>
</html>
success轉賬成功的頁面顯示：
<%@ page contentType="text/html;charset=UTF-8" language="java" %>
<html>
<head>
<title>轉賬成功</title>
</head>
<body>
<h3>轉賬成功</h3>
</body>
</html>
error 轉賬失敗的頁面顯示：
<%@ page contentType="text/html;charset=UTF-8" language="java" %>
<html>
<head>
<title>轉賬失敗</title>
</head>
<body>
<h3>轉賬失敗</h3>
</body>
</html>
雖然上述：代碼成功實作的了用戶轉賬的操作，但是并沒有進行事務的處理，
如下是運用 TreadLocal 進行事務的處理：?????? https://blog.csdn.net/weixin_61635597/article/details/130728394?csdn_share_tail
6. 總結:
-
MVC 從字面意思我們就可以看到：是分為了三層的，M(Mode 模型)，V(View 視圖),C(Controller 控制器)
-
M(Model ：資料/業務) V (View ：視圖/展示) C (Controller : 控制層)
C(是核心，是控制器，是司令官)
M（處理業務/處理資料的一個秘書）
V（負責頁面展示的一個秘書）
MVC(一個司令官，調度兩個秘書，去做這件事)，僅僅只做事務上的調度，而不做其他的操作
-
三層架構(3-tier architecture) 通常意義上的三層架構就是將整個業務應用劃分為：界面層[表示層]（User Interface layer）、業務邏輯層（Business Logic Layer）、資料訪問層（Data access layer），
-
無論是MVC還是三層架構，都是一種規范，都是奔著"高內聚，低耦合"的思想
7. 最后:
??????????????? 感謝如下博主的分享: ??????????????
【1】https://blog.csdn.net/weixin_43232955/article/details/104963392?ops_request_misc
【2】https://blog.csdn.net/weixin_42694511/article/details/120690083?ops_request_misc
限于自身水平，其中存在的錯誤，希望大家，給予指教，韓信點兵——多多益善，謝謝大家，江湖再見，后會有期！！！
轉載請註明出處，本文鏈接：https://www.uj5u.com/houduan/552671.html
標籤：其他
上一篇：Python從零到壹丨帶你了解影像直方圖理論知識和繪制實作
下一篇：返回列表
