C# 添加、修改、洗掉Excel圖表資料標簽

圖表中，圖表資料標簽以資料化形式表現圖表中的特定資料，可增強圖表的可讀性，我們可以對圖表添加資料標簽，也可以對已有的資料標簽進行修改或者洗掉，下面將通過C#代碼來實作，

使用工具：Spire.XLS for .NET pack

dll檔案獲取及參考：

方法1：通過官網下載包，下載后，解壓檔案，安裝程式，安裝后，將安裝路徑下Bin檔案夾下的Spire.Xls.dll檔案添加參考至vs專案程式，如下所示：

方法2：可通過Nuget下載，

C# 示例

【添加資料標簽】

using Spire.Xls;
using Spire.Xls.Charts;
using System.Drawing;


namespace AddDataLables
{
    class Program
    {
        static void Main(string[] args)
        {
            //加載測驗檔案
            Workbook workbook = new Workbook();
            workbook.LoadFromFile("test.xlsx");

            //獲取第一個作業薄以及其中的第一個圖表
            Worksheet sheet = workbook.Worksheets[0];
            Chart chart = sheet.Charts[0];

            //獲取圖表中的指定系列
            ChartSerie serie1 = chart.Series[1];
            //添加資料標簽,并設定資料標簽樣式
            serie1.DataPoints.DefaultDataPoint.DataLabels.HasValue = https://www.cnblogs.com/Yesi/p/true;
            serie1.DataPoints.DefaultDataPoint.DataLabels.FrameFormat.Fill.FillType = ShapeFillType.SolidColor;
            serie1.DataPoints.DefaultDataPoint.DataLabels.FrameFormat.Fill.ForeColor = Color.White;
            serie1.DataPoints.DefaultDataPoint.DataLabels.FrameFormat.Border.Pattern = ChartLinePatternType.Solid;
            serie1.DataPoints.DefaultDataPoint.DataLabels.FrameFormat.Border.Color = Color.Green;


            ////使用檔案中其他單元格的資料自定義datalabel
            //ChartSerie serie2 = chart.Series[2];
            //serie2.DataPoints.DefaultDataPoint.DataLabels.ValueFromCell = sheet.Range["B4:E4"];
            ////添加資料標注
            //serie2.DataPoints.DefaultDataPoint.DataLabels.HasWedgeCallout = true;

            //保存檔案
            workbook.SaveToFile("AddDataLable.xlsx");
            System.Diagnostics.Process.Start("AddDataLable.xlsx");
        }
    }
}

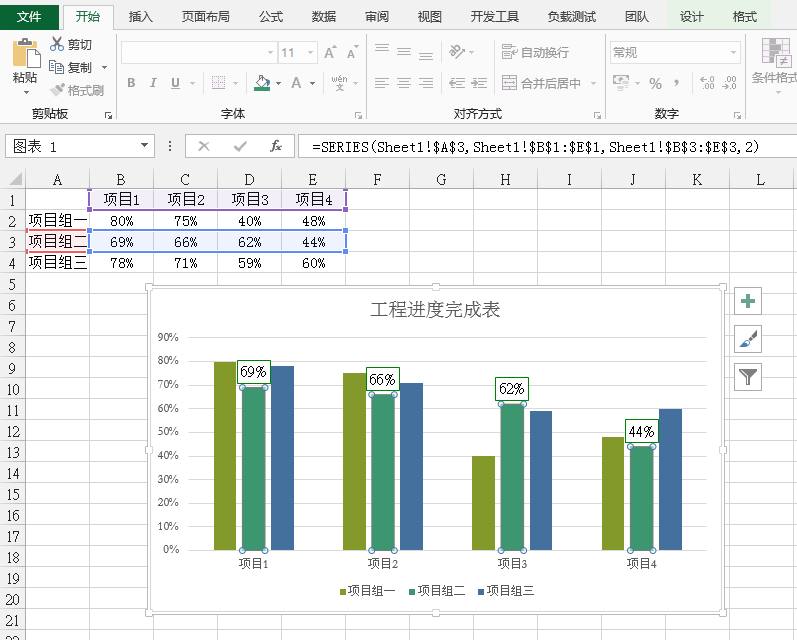

資料標簽效果：

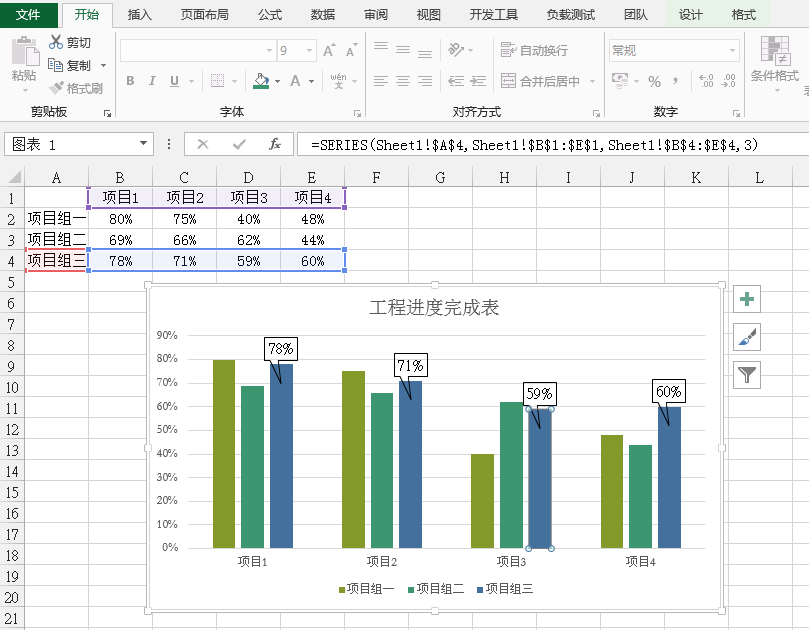

資料標注效果：

【編輯/修改資料標簽】

這里以上面代碼中添加的資料標注為例，進行修改等操作，

using Spire.Xls;
using Spire.Xls.Charts;
using System.Drawing;


namespace ModifyDataLable
{
    class Program
    {
        static void Main(string[] args)
        {
            //加載檔案
            Workbook workbook = new Workbook();
            workbook.LoadFromFile("AddDataLable.xlsx");

            //獲取第一個作業表以及表里面的第一個圖表
            Worksheet sheet = workbook.Worksheets[0];
            Chart chart = sheet.Charts[0];

            //獲取圖表系列及資料標簽
            ChartSerie chartSeries = chart.Series[2];
            ChartDataLabels cslabel = chartSeries.DataPoints[1].DataLabels;


            cslabel.HasLegendKey = true;//設定顯示圖例項標示
            cslabel.Position = DataLabelPositionType.Center;//設定資料標簽的位置居中

            //自定義資料標簽的位置，默認的原點在圖表左上角;
            cslabel.IsYMode = true;
            cslabel.IsXMode = true;
            cslabel.X = 1100;
            cslabel.Y = 400;

            //設定顯示引導線（任意設定一個DataPoint會對整個系列生效，但是只有自定義資料標簽位置之后才會顯示效果）
            cslabel.ShowLeaderLines = true;

            //取消楔形標注（任意設定一個DataPoint會對整個系列生效）
            cslabel.HasWedgeCallout = false;

            //保存
            workbook.SaveToFile("ModifyDatalable.xlsx");
            System.Diagnostics.Process.Start("ModifyDatalable.xlsx");
        }
    }
}

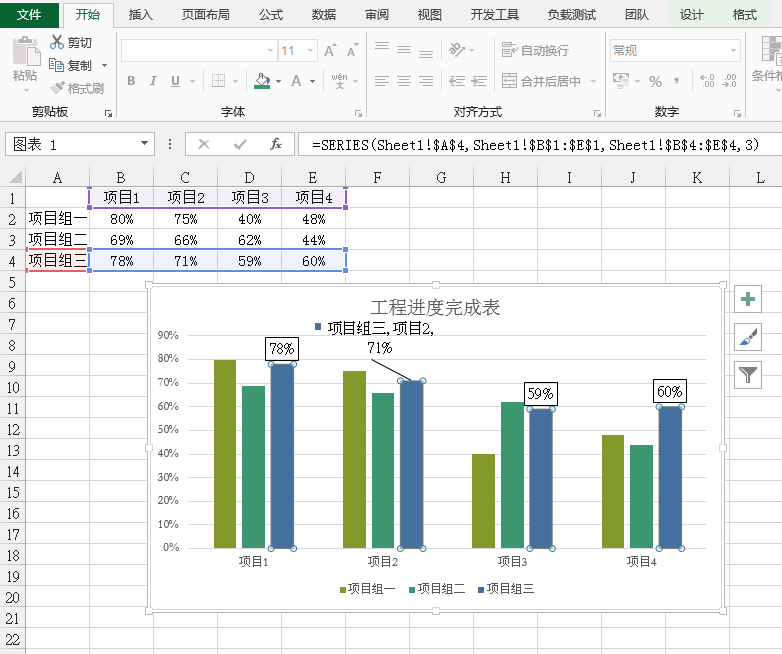

資料標簽修改效果：

【洗掉資料標簽】

using Spire.Xls;
using Spire.Xls.Charts;

namespace DeleteDataLable
{
    class Program
    {
        static void Main(string[] args)
        {
            //加載檔案
            Workbook workbook = new Workbook();
            workbook.LoadFromFile("AddDataLable.xlsx");

            //獲取第一個作業表以及表里面的第一個圖表
            Worksheet sheet = workbook.Worksheets[0];
            Chart chart = sheet.Charts[0];

            //洗掉所有系列的資料標簽
            for (int i = 0; i < chart.Series.Count; i++)
            {
                ChartSerie chartSeries = chart.Series[i];
                chartSeries.DataPoints.Clear();
            }


            //洗掉指定資料系列的資料標簽
            //ChartSerie chartSeries = chart.Series[2];
            //chartSeries.DataPoints.Clear();


            //洗掉指定系列中資料標簽的指定值
            //ChartSerie chartSeries = chart.Series[2];
            //ChartDataLabels cslabel = chartSeries.DataPoints[0].DataLabels;
            //cslabel.Text = " ";
            //cslabel.HasLegendKey = false;


            //保存檔案
            workbook.SaveToFile("RemoveDataLable.xlsx");
            System.Diagnostics.Process.Start("RemoveDataLable.xlsx");
        }
    }
}

運行程式后可查看資料標簽洗掉效果，

（本文完）
