WPF 中的一些圖片處理方法

一，視覺處理（控制元件展示）

1，顯示圖片

• Image控制元件展示

Xaml代碼：

<Image source="/Resources/Images/1.png"/>

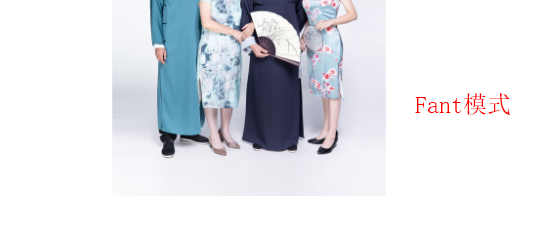

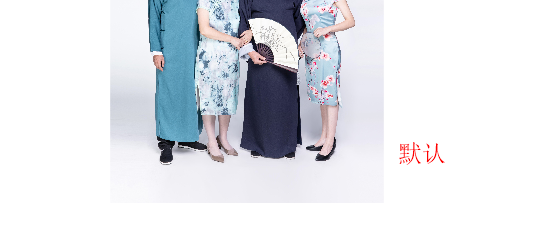

• 縮放位圖渲染演算法

Xaml代碼：

<Image Source="/Resources/Images/1.jpg" RenderOptions.BitmapScalingMode="Fant"/>

2，Image遮罩

• OpacityMask

來自微軟官方的說明：
獲取或設定一個作為 Brush 實作的不透明蒙板，該蒙板可應用到此元素所呈現內容的任何 Alpha 通道蒙板， 這是依賴項屬性，

來自個人的經驗解釋：

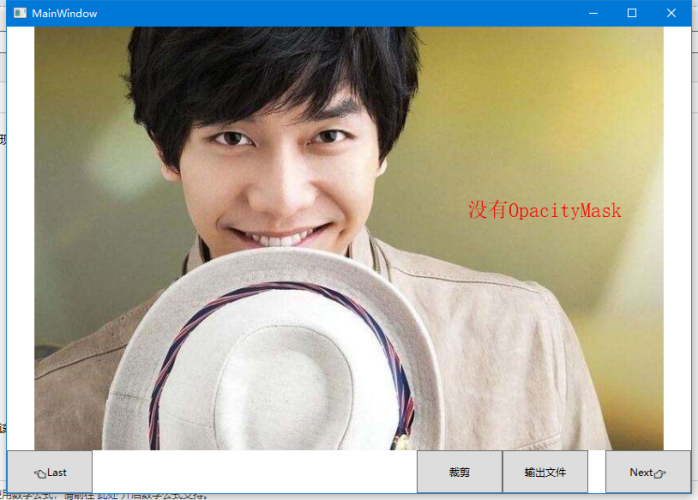

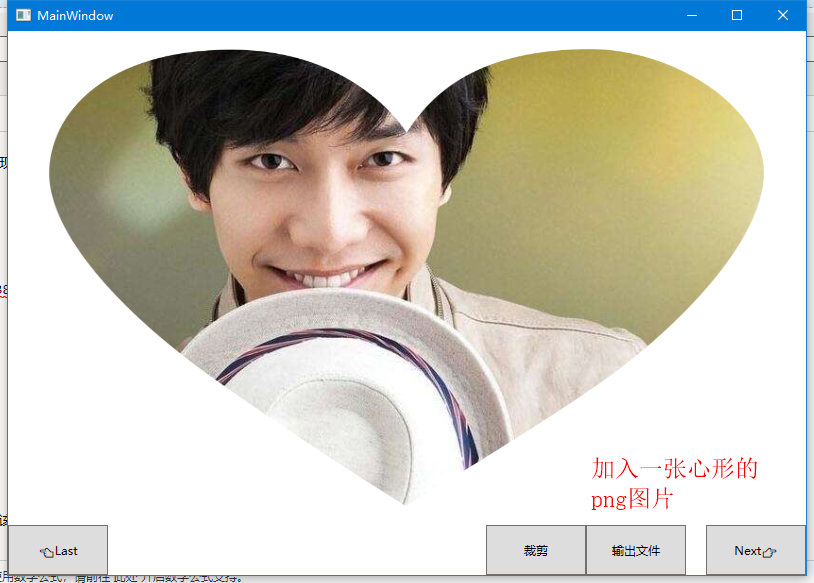

OpacityMask也是一張圖片，它用來改變被它遮住的內容的顯示區域,
OpacityMasK本身：有內容的區域被鏤空，沒有內容的區域被填充
被它遮住的控制元件或者畫布：鏤空的區域就展示，填充的區域變透明

3，圖片DPI

• 圖片DPI是每英寸顯示的點的個數（點/英寸）
• 圖片的寬像素=寬dpi*尺寸
• 圖片的高像素=高dpi*尺寸
• WPF 中，所有圖片在Xaml中都會被強制拉成96dpi，


4，控制元件的Transform

來自微軟官方的說明：
Transform 定義如何將點從一個坐標空間映射或轉換到另一個坐標空間， 此映射由轉換 Matrix描述，該轉換是包含三列 Double 值的三行的集合，

Xaml代碼：

<Image Width="450" Source="/Images/3.jpg">
    <Image.RenderTransform>
        <TransformGroup>
            <TranslateTransform X="10" Y="10" />
            <RotateTransform Angle="20" CenterX="200" CenterY="121"/>
            <ScaleTransform ScaleX="1.5" ScaleY="1.5" CenterX="200" CenterY="121"/>
            <SkewTransform AngleX="10" AngleY="10" CenterX="200" CenterY="121"/>
        </TransformGroup>
    </Image.RenderTransform>
</Image>

二，輸出檔案

1，顯示圖片

①，BitmapImage的保存

與Bitmap.Save()不同，需要對BitmapImage的資料轉為Stream，通過檔案流保存

C#代碼

BitmapEncoder encoder = new PngBitmapEncoder();
encoder.Frame.Add(BitmapFrame.Create(bitmapImage));
using(var straem=new FileStream(path,FileMode.Create)){
    encoder.Save(stream);
}

②，BitmapImage的Width，Height和PixelWidth,PixelHeight

Width和Height：獲取位圖的寬/高度（以與設備無關的單位（每個單位 1/96 英寸）為單位），(會根據電腦DPI的更改獲取到不同的值)
PixelWidth和PixelHeight：獲取位圖的寬/高度（以像素為單位）

③，BitmapImage與Bitmap的互相轉換

同樣是轉為流資料，向Bitmap的建構式傳參

//BitmapImage  to  Bitmap
public static Bitmap GetBitmapByBitmapImage(this BitmapImage bitmapImage,bool isPng=false) {
    Bitmap bitmap;
    MemoryStream outStream = new MemoryStream();
    BitmapEncoder enc = new BmpBitmapEncoder();
    if (isPng) {
        enc = new PngBitmapEncoder();
    }
    enc.Frames.Add(BitmapFrame.Create(bitmapImage));
    enc.Save(outStream);
    bitmap = new Bitmap(outStream);
    return bitmap;
}
// Bitmap  to BitmapImage
public static BitmapImage GetBitmapImageBybitmap(this Bitmap bitmap) {
    BitmapImage bitmapImage = new BitmapImage();
    try {
        using (MemoryStream ms = new MemoryStream()) {
            bitmap.Save(ms, System.Drawing.Imaging.ImageFormat.Png);
            bitmapImage.BeginInit();
            bitmapImage.StreamSource = ms;
            bitmapImage.CacheOption = BitmapCacheOption.OnLoad;
            bitmapImage.EndInit();
            bitmapImage.Freeze();
        }
    }
    catch (Exception ex) {
        log.ErrorFormat("bitmap to BitmapImage Failed:" + ex.Message);
    }
        return bitmapImage;
}

2，Visual和DrawingContext

①，Visual

Visual：為 WPF 中的呈現提供支持，其中包括命中測驗、坐標轉換和邊界框計算，

層級關系：
System.Windows.Media.Visual
     System.Windows.Media.ContainerVisual
            System.Windows.UIElement

②，DrawingContext

DrawingContext:使用繪圖、推送和彈出命令描述可視內容，

繪制方法：

DrawDrawing： 畫Drawing物件

DrawEllipse: 畫圓

DrawGeometry: 畫幾何圖形

DrawGlyphRun：畫文字

DrawImage： 畫圖

DrawLine：畫線

DrawRectangle/DrawRoundedRectangle：畫矩形

DrawText:畫帶格式的文本

DrawVideo：畫視頻

PushClip:推送剪切區域

③，RenderTargetBitmap

RenderTargetBitmap:將System.Windows.Media.Visual 物件轉換為位圖，

④，Image遮罩

和控制元件方式類似，在后臺代碼中使用Visual來展示

C#代碼

RenderTargetBitmap bmp = new RenderTargetBitmap((int)img.Source.Width, (int)img.Source.Height, 96, 96, PixelFormats.Default);
DrawingVisual visual = new DrawingVisual() { OpacityMask = imgBrush };//遮罩Visual
using (DrawingContext dc = visual.RenderOpen()) {
    dc.DrawImage(img.Source, new Rect(0, 0, img.Source.Width, img.Source.Height));
}
bmp.Render(visual);

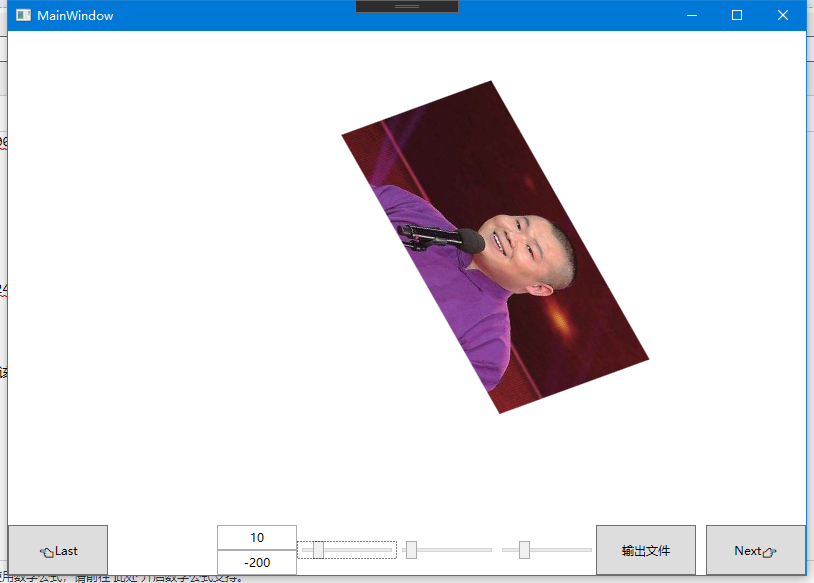

⑤，影像變化

同樣是修改Visual的Transform
這里注意：檔案渲染的Transform和前臺的Transform不全相同！！！！
因為界面顯示的圖片大小和實際大小不一樣

C#代碼

RenderTargetBitmap bmp = new RenderTargetBitmap((int)img.Source.Width, (int)img.Source.Height, 96, 96, PixelFormats.Default);
DrawingVisual visual = new DrawingVisual() { Transform=img.RenderTransform };//修改Transform
using (DrawingContext dc = visual.RenderOpen()) {
    dc.DrawImage(img.Source, new Rect(0, 0, img.Source.Width, img.Source.Height));
}
bmp.Render(visual);

⑥，PathGeometry

來自微軟官方的解釋：表示一個可能由弧、曲線、橢圓、直線和矩形組成的復雜形狀

LineGeometry 直線
ps：這個LineGeometry可以實作線頭和線尾的圓滑筆觸效果

new LineGeometry(start, end).GetWidenedPathGeometry(new Pen(Brushes.Black, 10) { StartLineCap = PenLineCap.Round, EndLineCap = PenLineCap.Round });

EllipseGeometry 圓
RectangleGeometry 矩形

⑦，摳圖

通過DrawingContext的PushClip可以將指定的剪輯區域推送到繪圖背景關系上，
需要利用到上面的Geometry幾何圖形

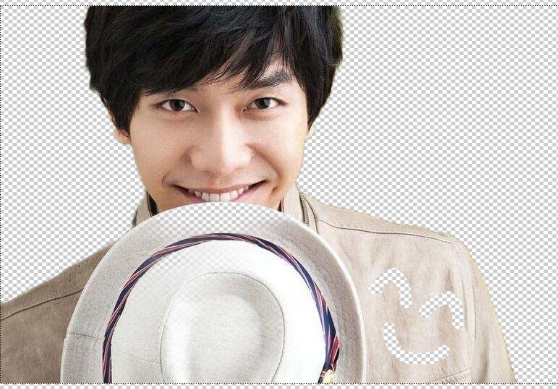

配合一些滑鼠事件可以手動實作inkcanvas和類似PS的背景橡皮擦

C#代碼

RenderTargetBitmap bmp = new RenderTargetBitmap((int)img.Source.Width, (int)img.Source.Height, 96, 96, PixelFormats.Default);
DrawingVisual visual = new DrawingVisual() { OpacityMask = imgBrush };//遮罩Visual
using (DrawingContext dc = visual.RenderOpen()) {
    RectangleGeometry full = new RectangleGeometry(new Rect(0,0,777,523));//全圖區域
    var clip= Geometry.Combine(full, new RectangleGeometry(new Rect(200,200,300,300)), GeometryCombineMode.Exclude, null);//減去一個矩形的區域
    dc.PushClip(clip);//推送clip區域結果
    dc.DrawImage(img.Source, new Rect(0, 0, img.Source.Width, img.Source.Height));
}
bmp.Render(visual);

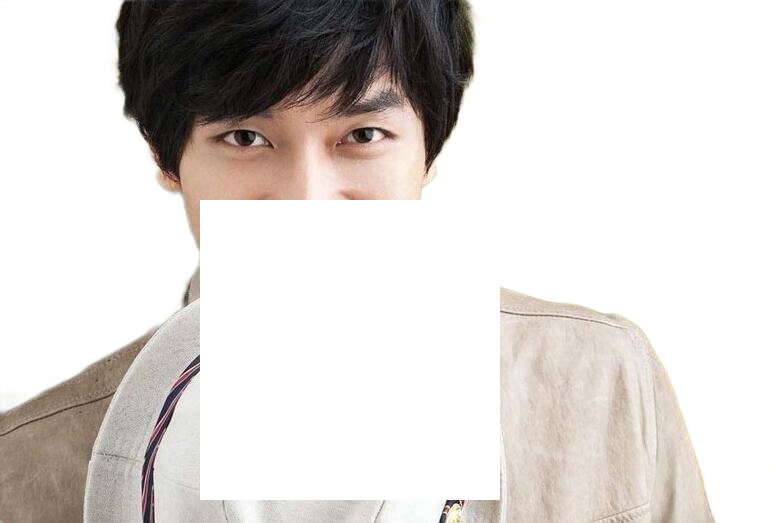

正方形摳圖

線條摳圖

⑧，裁剪

• BitmapSource中有一個方法叫做CopyPixels，復制像素點集到一個新的BitmapSource里面，可以實作裁剪

stride:位圖的跨距（一行的位元組數），
pixels:表示位圖影像內容的位元組陣列，

public static BitmapSource CutImage(BitmapSource bitmapSource, Int32Rect cut) {
    //計算Stride
    var stride = bitmapSource.Format.BitsPerPixel * cut.Width / 8;
    //宣告位元組陣列
    byte[] data = https://www.cnblogs.com/Big-Head/p/new byte[cut.Height * stride];
    //呼叫CopyPixels
    bitmapSource.CopyPixels(cut, data, stride, 0);
    return BitmapSource.Create(cut.Width, cut.Height, 0, 0, PixelFormats.Bgra32, null, data, stride);
}
