從頭實作一個WPF條形圖-有解無憂

時間如流水，只能流去不流回！

點贊再看，養成習慣，這是您給我創作的動力！

本文 Dotnet9 https://dotnet9.com 已收錄，站長樂于分享dotnet相關技術，比如Winform、WPF、ASP.NET Core等，亦有C++桌面相關的Qt Quick和Qt Widgets等，只分享自己熟悉的、自己會的，

閱讀導航：

一、先看效果
二、本文背景
三、代碼實作
四、文章參考
五、代碼下載

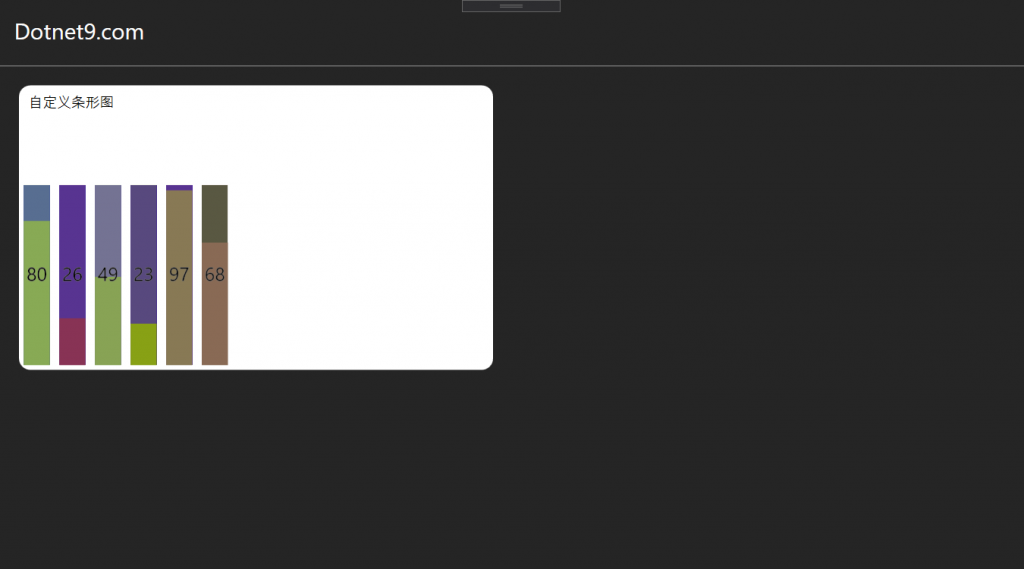

一、先看效果

二、本文背景

有沒有這種場景：開源控制元件庫或者收費的控制元件庫，條形圖或者柱狀圖都非常強大，但我的業務就是不符合，就是要自己設計呢？本文通過簡單的實作一個條形圖功能，以后類似的統計圖可以在這上面進行修改，原理是類似的，

三、代碼實作

小編使用.Net Core 3.1創建的WPF工程，創建名稱為“BarChart”的解決方案后，添加名稱為”Bar“的WPF用戶控制元件，這個控制元件就是上圖中的單個柱子，下面是Bar.xaml代碼

 1 <UserControl x:Class="BarChart.Bar"
 2              xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
 3              xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
 4              xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
 5              xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
 6              mc:Ignorable="d"
 7              MinHeight="20" Width="Auto" Loaded="UserControl_Loaded">
 8     <Grid SizeChanged="Grid_SizeChanged">
 9         <Grid Background="{Binding Background,ElementName=border}" Opacity="0.3"/>
10         <Border x:Name="border" Background="{Binding Color}" VerticalAlignment="Bottom" Height="{Binding BarHeight}"/>
11         <TextBlock VerticalAlignment="Center" Margin="3" HorizontalAlignment="Center" Text="{Binding Value}" FontSize="20">
12             <TextBlock.Effect>
13                 <DropShadowEffect BlurRadius="1" ShadowDepth="0" Color="White"/>
14             </TextBlock.Effect>
15         </TextBlock>
16     </Grid>
17 </UserControl>

Bar.xaml.cs代碼，主要是系結前景色及背景色，及柱子百分比值，

 1 using System.ComponentModel;
 2 using System.Windows;
 3 using System.Windows.Controls;
 4 using System.Windows.Media;
 5
 6 namespace BarChart
 7 {
 8     /// <summary>
 9     /// BarChart.xaml 的互動邏輯
10     /// </summary>
11     public partial class Bar  : UserControl, INotifyPropertyChanged
12     {
13         public event PropertyChangedEventHandler PropertyChanged;
14         private void NotifyPropertyChanged(string info)
15         {
16             if (PropertyChanged != null)
17             {
18                 PropertyChanged(this, new PropertyChangedEventArgs(info));
19             }
20         }
21
22         private double _value;
23         public double Value
24         {
25             get { return _value; }
26             set
27             {
28                 _value =https://www.cnblogs.com/Dotnet9-com/p/ value;
29                 UpdateBarHeight();
30                 NotifyPropertyChanged("Value");
31             }
32         }
33
34         private double maxValue;
35         public double MaxValue
36         {
37             get { return maxValue; }
38             set
39             {
40                 maxValue =https://www.cnblogs.com/Dotnet9-com/p/ value;
41                 UpdateBarHeight();
42                 NotifyPropertyChanged("MaxValue");
43             }
44         }
45
46         private double barHeight;
47         public double BarHeight
48         {
49             get { return barHeight; }
50             set
51             {
52                 barHeight = value;
53                 NotifyPropertyChanged("BarHeight");
54             }
55         }
56
57         private Brush color;
58         public Brush Color
59         {
60             get { return color; }
61             set
62             {
63                 color = value;
64                 NotifyPropertyChanged("Color");
65             }
66         }
67
68         private void UpdateBarHeight()
69         {
70             if (maxValue > 0)
71             {
72                 var percent = (_value * 100) / maxValue;
73                 BarHeight = (percent * this.ActualHeight) / 100;
74             }
75         }
76
77         public Bar()
78         {
79             InitializeComponent();
80
81             this.DataContext = this;
82             color = Brushes.Black;
83         }
84
85
86         private void UserControl_Loaded(object sender, RoutedEventArgs e)
87         {
88             UpdateBarHeight();
89         }
90
91         private void Grid_SizeChanged(object sender, SizeChangedEventArgs e)
92         {
93             UpdateBarHeight();
94         }
95     }
96 }

主表單MainWindow.xaml，添加顯示的業務資料，目前只是展示了進度值，其他標簽只要你看懂了代碼，很好加的，比如每根柱子，上面顏色顯示一種意義名稱、下面顯示另一種意義名稱，

 1 <Window x:Class="BarChart.MainWindow"
 2         xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
 3         xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
 4         xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
 5         xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
 6         xmlns:local="clr-namespace:BarChart"
 7         mc:Ignorable="d"
 8         Background="#FF252525" FontFamily="Nontserrrat"
 9         Title="MainWindow" Height="600" Width="1080" WindowStyle="None" ResizeMode="NoResize" WindowStartupLocation="CenterScreen">
10     <Grid>
11         <Grid.RowDefinitions>
12             <RowDefinition Height="70"/>
13             <RowDefinition Height="*"/>
14         </Grid.RowDefinitions>
15
16         <Border BorderBrush="Gray" BorderThickness="0 0 0 1">
17             <TextBlock Text="Dotnet9.com" VerticalAlignment="Center" Margin="15"
18                        Foreground="White" FontSize="24"/>
19         </Border>
20
21         <Border Grid.Row="1" Width="500" Height="300" VerticalAlignment="Top"
22                 HorizontalAlignment="Left" Margin="20" Background="White"
23                 BorderBrush="Gray" CornerRadius="12">
24             <Grid>
25                 <TextBlock Text="自定義條形圖" Margin="10" FontSize="15"/>
26                 <StackPanel Orientation="Horizontal" Height="200" VerticalAlignment="Bottom">
27                     <local:Bar Background="#FF4455AA" Color="#FF88AA55" MaxValue="100" Value="80" Margin="5"/>
28                     <local:Bar Background="#FF4335AA" Color="#FF883355" MaxValue="100" Value="26" Margin="5"/>
29                     <local:Bar Background="#F26455AA" Color="#FF88A355" MaxValue="100" Value="49" Margin="5"/>
30                     <local:Bar Background="#FF4423AA" Color="#FF88A115" MaxValue="100" Value="23" Margin="5"/>
31                     <local:Bar Background="#FF4415AA" Color="#FF887955" MaxValue="100" Value="97" Margin="5"/>
32                     <local:Bar Background="#FF44513A" Color="#FF896A55" MaxValue="100" Value="68" Margin="5"/>
33                 </StackPanel>
34             </Grid>
35         </Border>
36     </Grid>
37 </Window>

四、文章參考

參考：
Design com WPF ： https://www.youtube.com/watch?v=3Rz9YrwrznQ

五、代碼下載

文章中代碼已經全部貼出，小編這里還是建議：能使用開源的控制元件庫還是使用開源控制元件庫吧，自己定義確實有點麻煩，

本文只是給個例子，方便自定義擴展，

除非注明，文章均由 Dotnet9 整理發布，歡迎轉載，

轉載請注明本文地址：https://dotnet9.com/2019/12/it-technology/csharp/wpf/custom-barchart.html

歡迎掃描下方二維碼關注 Dotnet9 的微信公眾號，本站會及時推送最新技術文章（微信公眾號“dotnet9_com”）：

如有識訓，請大力轉發，給Dotnet9贊助和支持，謝謝大家對dotnet技術的關注和支持，
