將終結點圖添加到你的ASP.NET Core應用程式中

在本文中，我將展示如何使用DfaGraphWriter服務在ASP.NET Core 3.0應用程式中可視化你的終結點路由，上面文章我向您演示了如何生成一個有向圖（如我上篇文章中所示），可以使用GraphVizOnline將其可視化，最后，我描述了應用程式生命周期中可以檢索圖形資料的點，

作者：依樂祝

原文地址：https://www.cnblogs.com/yilezhu/p/13335749.html

譯文地址：https://andrewlock.net/adding-an-endpoint-graph-to-your-aspnetcore-application/

在本文中，我僅展示如何創建圖形的“默認”樣式，在我的下一批那文章中，我再創建一個自定義的writer來生成自定義的圖如上篇文章所示，

使用DfaGraphWriter可視化您的終結點

ASP.NET Core附帶了一個方便的類DfaGraphWriter可用于可視化ASP.NET Core 3.x應用程式中的終結點路由：

public class DfaGraphWriter
{
    public void Write(EndpointDataSource dataSource, TextWriter writer);
}

此類只有一個方法Write，EndpointDataSource包含描述您的應用程式的Endpoint集合，TextWriter用于撰寫DOT語言圖（如您在前一篇文章中所見），

現在，我們將創建一個中間件，該中間件使用DfaGraphWriter將該圖撰寫為HTTP回應，您可以使用DI 將DfaGraphWriter和EndpointDataSource注入到建構式中：

public class GraphEndpointMiddleware
{
    // inject required services using DI
    private readonly DfaGraphWriter _graphWriter;
    private readonly EndpointDataSource _endpointData;

    public GraphEndpointMiddleware(
        RequestDelegate next,
        DfaGraphWriter graphWriter,
        EndpointDataSource endpointData)
    {
        _graphWriter = graphWriter;
        _endpointData = https://www.cnblogs.com/yilezhu/p/endpointData;
    }

    public async Task Invoke(HttpContext context)
    {
        // set the response
        context.Response.StatusCode = 200;
        context.Response.ContentType = "text/plain";

        // Write the response into memory
        await using (var sw = new StringWriter())
        {
            // Write the graph
            _graphWriter.Write(_endpointData, sw);
            var graph = sw.ToString();

            // Write the graph to the response
            await context.Response.WriteAsync(graph);
        }
    }
}

這個中間件非常簡單-我們使用依賴注入將必要的服務注入到中間件中，將圖形寫入回應有點復雜：您必須在記憶體中將回應寫到一個 StringWriter，再將其轉換為 string，然后將其寫到圖形，

這一切都是必要的，因為DfaGraphWriter寫入TextWriter使用同步 Stream API呼叫，如Write，而不是WriteAsync，如果有異步方法，理想情況下，我們將能夠執行以下操作：

// Create a stream writer that wraps the body
await using (var sw = new StreamWriter(context.Response.Body))
{
    // write asynchronously to the stream
    await _graphWriter.WriteAsync(_endpointData, sw);
}

如果DfaGraphWriter使用了異步API，則可以如上所述直接寫入Response.Body，而避免使用in-memory string，不幸的是，它是同步的，出于性能原因您不應該使用同步呼叫直接寫入Response.Body，如果您嘗試使用上面的模式，則可能會得到如下所示內容的InvalidOperationException例外，具體取決于所寫圖形的大小：

System.InvalidOperationException: Synchronous operations are disallowed. Call WriteAsync or set AllowSynchronousIO to true instead.

如果圖形很小，則可能不會出現此例外，但是如果您嘗試映射中等規模的應用程式（例如帶有Identity的默認Razor Pages應用程式），則可以看到此例外，

讓我們回到正軌上-我們現在有了一個圖形生成中間件，所以讓我們把它添加到管道中，這里有兩個選擇：

• 使用終結點路由將其添加為終結點，
• 從中間件管道中將其添加為簡單的“分支”，

通常建議使用前一種方法，將終結點添加到ASP.NET Core 3.0應用程式，因此從這里開始，

將圖形可視化器添加為終結點

為了簡化終結點注冊代碼，我將創建一個簡單的擴展方法以將GraphEndpointMiddleware作為終結點添加：

public static class GraphEndpointMiddlewareExtensions
{
    public static IEndpointConventionBuilder MapGraphVisualisation(
        this IEndpointRouteBuilder endpoints, string pattern)
    {
        var pipeline = endpoints
            .CreateApplicationBuilder()
            .UseMiddleware<GraphEndpointMiddleware>()
            .Build();

        return endpoints.Map(pattern, pipeline).WithDisplayName("Endpoint Graph");
    }
}

然后，我們可以在Startup.Configure()中的UseEndpoints()方法中呼叫MapGraphVisualisation("/graph")將圖形終結點添加到我們的ASP.NET Core應用程式中：

public void Configure(IApplicationBuilder app, IWebHostEnvironment env)
{
    app.UseRouting();
    app.UseAuthorization();
    app.UseEndpoints(endpoints =>
    {
        endpoints.MapHealthChecks("/healthz");
        endpoints.MapControllers();
        // Add the graph endpoint
        endpoints.MapGraphVisualisation("/graph");
    });
}

這就是我們要做的，該DfaGraphWriter已經在DI中可用，因此不需要額外的配置，導航至http://localhost:5000/graph將以純文本形式生成我們的終結點圖：

digraph DFA {
    0 [label="/graph/"]
    1 [label="/healthz/"]
    2 [label="/api/Values/{...}/ HTTP: GET"]
    3 [label="/api/Values/{...}/ HTTP: PUT"]
    4 [label="/api/Values/{...}/ HTTP: DELETE"]
    5 [label="/api/Values/{...}/ HTTP: *"]
    6 -> 2 [label="HTTP: GET"]
    6 -> 3 [label="HTTP: PUT"]
    6 -> 4 [label="HTTP: DELETE"]
    6 -> 5 [label="HTTP: *"]
    6 [label="/api/Values/{...}/"]
    7 [label="/api/Values/ HTTP: GET"]
    8 [label="/api/Values/ HTTP: POST"]
    9 [label="/api/Values/ HTTP: *"]
    10 -> 6 [label="/*"]
    10 -> 7 [label="HTTP: GET"]
    10 -> 8 [label="HTTP: POST"]
    10 -> 9 [label="HTTP: *"]
    10 [label="/api/Values/"]
    11 -> 10 [label="/Values"]
    11 [label="/api/"]
    12 -> 0 [label="/graph"]
    12 -> 1 [label="/healthz"]
    12 -> 11 [label="/api"]
    12 [label="/"]
}

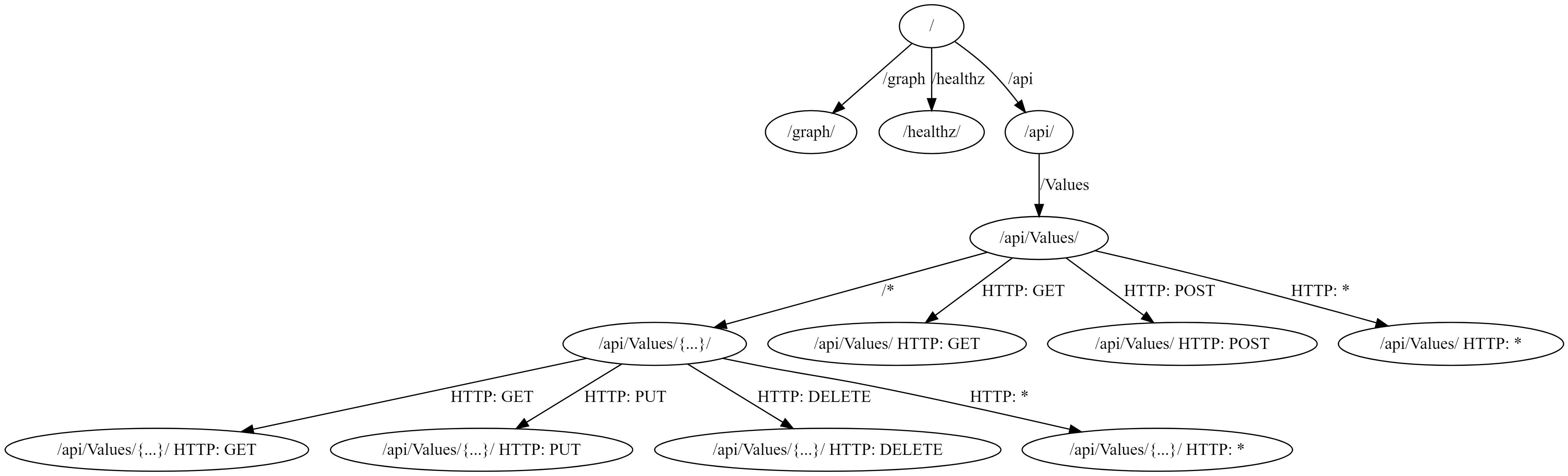

我們可以使用GraphVizOnline進行可視化顯示如下：

在終結點路由系統中將圖形公開為終結點具有如下優點和缺點：

• 您可以輕松地向終結點添加授權，您可能不希望任何人都能查看此資料！
• 圖形終結點顯示為系統中的終結點，這顯然是正確的，但可能會很煩人，

如果最后一點對您來說很重要，那么您可以使用傳統的方法來創建終結點，即使用分支中間件，

將圖形可視化工具添加為中間件分支

在您進行終結點路由之前，將分支添加到中間件管道是創建“終結點”的最簡單方法之一，它在ASP.NET Core 3.0中仍然可用，它比終結點路由系統要更為，但不能輕松添加授權或高級路由，

要創建中間件分支，請使用Map()命令，例如，您可以使用以下命令添加分支：

public void Configure(IApplicationBuilder app, IWebHostEnvironment env)
{
    // add the graph endpoint as a branch of the pipeline
    app.Map("/graph", branch =>
        branch.UseMiddleware<GraphEndpointMiddleware>());

    app.UseRouting();
    app.UseAuthorization();
    app.UseEndpoints(endpoints =>
    {
        endpoints.MapHealthChecks("/healthz");
        endpoints.MapControllers();
    });
}

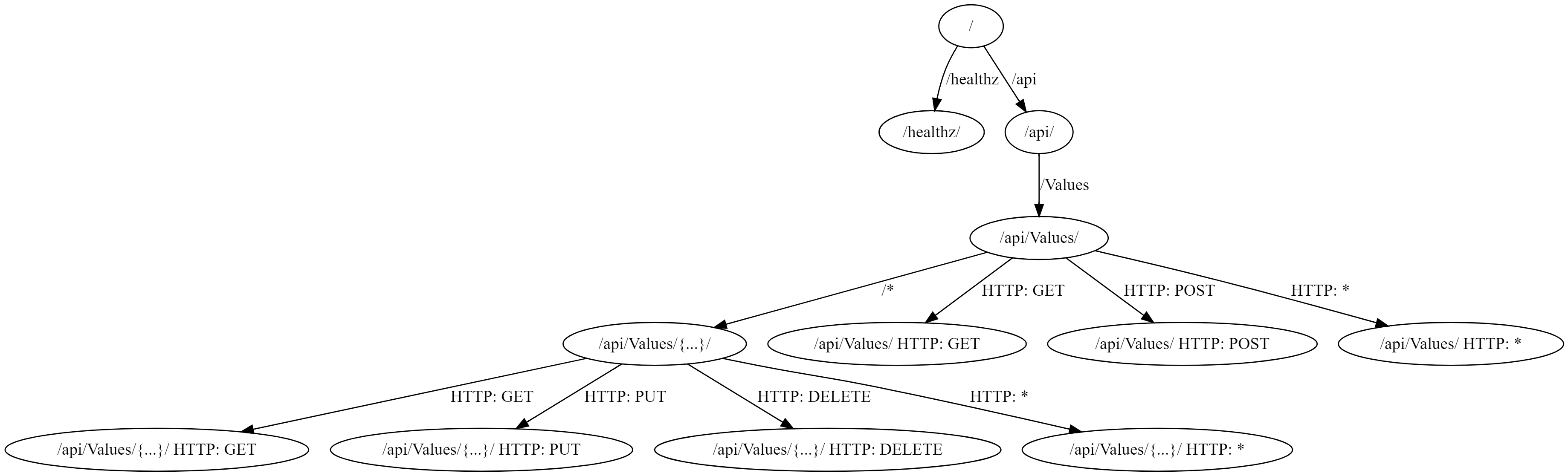

使用此方法的優缺點在本質上與終結點路由版本相反：圖形中沒有/graph終結點，您無法輕松地將授權應用于此終結點！

對我來說，像這樣公開應用程式的圖形是沒有意義的，在下一節中，我將展示如何通過小型集成測驗來生成圖形，

從集成測驗生成終結點圖

ASP.NET Core對于運行記憶體集成測驗有很好的設計，它可以在不需要進行網路呼叫的情況下運行完整的中間件管道和API控制器/Razor頁面，

除了可以用來確認應用程式整體正確運行的傳統“端到端”集成測驗之外，我有時還喜歡撰寫“健全性檢查”測驗，以確認應用程式配置正確，您可以使用，在Microsoft.AspNetCore.Mvc.Testing中暴露的底層DI容器中的WebApplicationFactory<>設施實作，這樣，您就可以在應用程式的DI背景關系中運行代碼，而無需通過單元測驗，

現在，讓我們來試下吧

• 使用VS或dotnet new xunit來運行一個新的xUnit專案（我選擇的測驗框架）
• 通過運行dotnet add package Microsoft.AspNetCore.Mvc.Testing安裝Microsoft.AspNetCore.Mvc.Testing
• 將測驗專案的<Project>元素更新為<Project Sdk="Microsoft.NET.Sdk.Web">
• 從測驗專案中參考您的ASP.NET Core專案

現在，我們可以創建一個簡單的測驗來生成終結點圖，并將其寫入測驗輸出，在下面的示例中，我將默認值WebApplicationFactory<>作為類基礎設施；如果您需要自定義工廠，請參閱檔案以獲取詳細資訊，

除了WebApplicationFactory<>，我還注入了ITestOutputHelper，您需要使用此類來記錄xUnit的測驗輸出，直接寫Console不會起作用，，

public class GenerateGraphTest
    : IClassFixture<WebApplicationFactory<ApiRoutes.Startup>>
{

    // Inject the factory and the output helper
    private readonly WebApplicationFactory<ApiRoutes.Startup> _factory;
    private readonly ITestOutputHelper _output;

    public GenerateGraphTest(
        WebApplicationFactory<Startup> factory, ITestOutputHelper output)
    {
        _factory = factory;
        _output = output;
    }

    [Fact]
    public void GenerateGraph()
    {
        // fetch the required services from the root container of the app
        var graphWriter = _factory.Services.GetRequiredService<DfaGraphWriter>();
        var endpointData = https://www.cnblogs.com/yilezhu/p/_factory.Services.GetRequiredService();

        // build the graph as before
        using (var sw = new StringWriter())
        {
            graphWriter.Write(endpointData, sw);
            var graph = sw.ToString();

            // write the graph to the test output
            _output.WriteLine(graph);
        }
    }
}

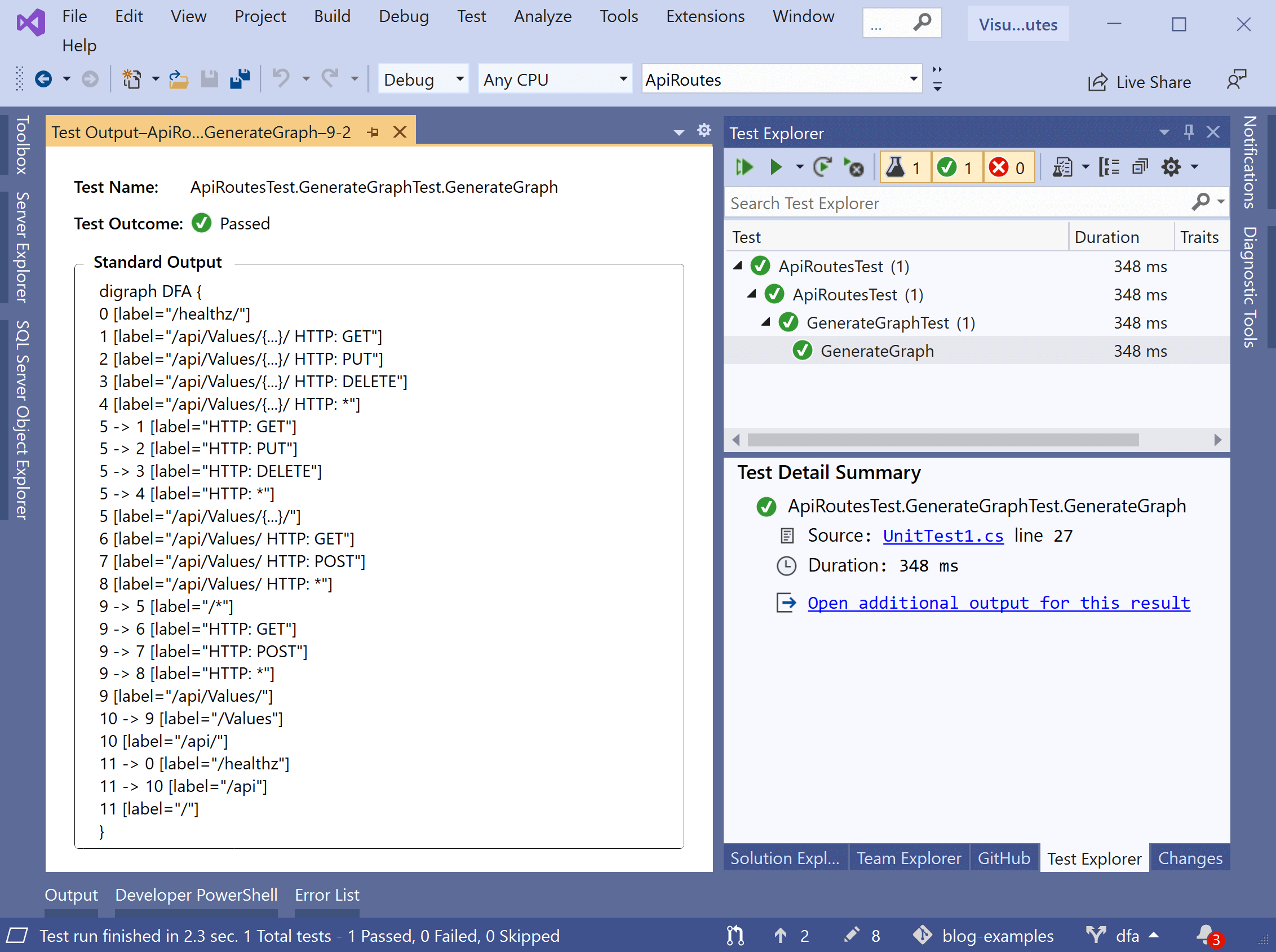

測驗的大部分內容與中間件相同，但是我們沒有撰寫回應，而是撰寫了xUnit的ITestOutputHelper以將記錄測驗的結果輸出，在Visual Studio中，您可以通過以下方式查看此輸出：打開“測驗資源管理器”，導航到GenerateGraph測驗，然后單擊“為此結果打開其他輸出”，這將以選項卡的形式打開結果：

我發現像這樣的簡單測驗通常足以滿足我的目的，在我看來有如下這些優點：

• 它不會將此資料公開為終結點
• 對您的應用沒有影響
• 容易產生

不過，也許您想從應用程式中生成此圖，但是您不想使用到目前為止顯示的任何一種中間件方法將其包括在內，如果是這樣，請務必小心在哪里進行，

您無法在IHostedService中生成圖形

一般而言，您可以在應用程式中任何使用依賴項注入或有權訪問實體的任何位置通過IServiceProvider訪問DfaGraphWriter和EndpointDataSource服務，這意味著在請求的背景關系中（例如從MVC控制器或Razor Page生成）圖很容易，并且與您到目前為止所看到的方法相同，

如果您要嘗試在應用程式生命周期的早期生成圖形，則必須小心，尤其是IHostedService，

在ASP.NET Core 3.0中，Web基礎結構是在通用主機的基礎上重建的，這意味著您的服務器（Kestrel）作為一個IHostedService在你的應用程式中運行的，在大多數情況下，這不會產生太大影響，但是與ASP.NET Core 2.x相比，它改變了應用程式的生成順序，

在ASP.NET Core 2.x中，將發生以下情況：

• 中間件管道已建立，
• 服務器（Kestrel）開始偵聽請求，
• 在IHostedService實作啟動，

而是在ASP.NET Core 3.x上，如下所示：

• IHostedService實作啟動，

GenericWebHostService

啟動：

• 中間件管道已建立
• 服務器（Kestrel）開始偵聽請求，

需要注意的重要一點是，直到您的IHostedServices的執行后中間件管道才會建立，由于UseEndpoints()尚未被呼叫，EndpointDataSource將不包含任何資料！

如果您嘗試從一個IHostedService中的DfaGraphWriter生成圖表,該EndpointDataSource是空的，

如果嘗試使用其他標準機制來注入早期行為，情況也是如此，如IStartupFilter- Startup.Configure()執行之前 呼叫 ，因此EndpointDataSource將為空，

同樣，您不能只是在Program.Main呼叫IHostBuilder.Build()來構建一個Host，然后使用IHost.Services：來訪問服務，直到您呼叫IHost.Run，并且服務器已啟動，否則您的終結點串列將為空！

這些限制可能不是問題，具體取決于您要實作的目標，對我來說，單元測驗方法可以解決我的大多數問題，

無論使用哪種方法，都只能生成本文中顯示的“默認”終結點圖，這隱藏了很多真正有用的資訊，例如哪些節點生成了終結點，在下一篇文章中，我將展示如何創建自定義圖形撰寫器，以便您可以生成自己的圖形，

總結

在這篇文章中，我展示了如何使用DfaGraphWriter和EndpointDataSource創建應用程式中所有終結點的圖形，我展示了如何創建中間件終結點來公開此資料，以及如何將這種中間件與分支中間件策略一起用作終結點路由，

我還展示了如何使用簡單的集成測驗來生成圖形資料而無需運行您的應用程式，這避免了公開（可能敏感）的終結點圖，同時仍然允許輕松訪問資料，

最后，我討論了何時可以在應用程式的生命周期中生成圖形，該EndpointDataSource未填充，直到后Server（Kestrel）已經開始，所以你主要限于在請求背景關系訪問資料，IHostedService和IStartupFilter執行得太早以至于無法訪問資料，IHostBuilder.Build()只是構建DI容器，而沒有構建中間件管道，
