1. 什么是BlendEffect
上一篇文章介紹了CompositionLinearGradientBrush的基本用法， 這篇文章再結合BlendEffec介紹一些更復雜的玩法，

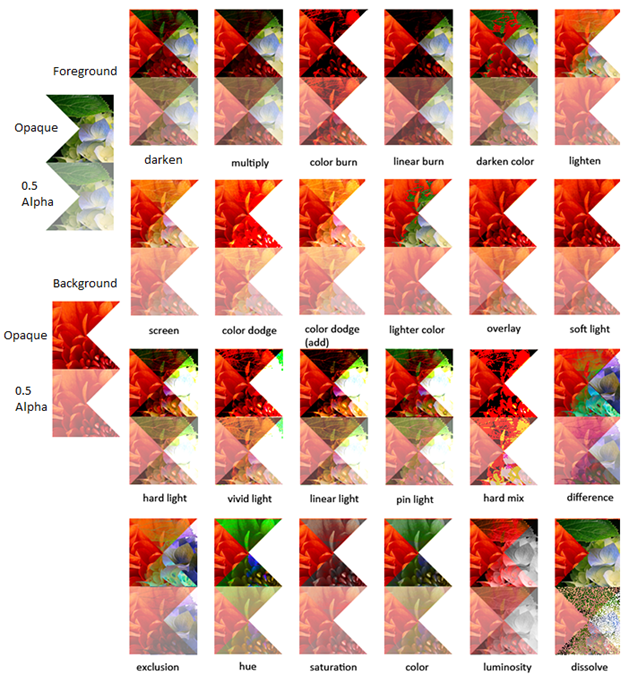

Microsoft.Graphics.Canvas.Effects命名空間下的BlendEffect 用于組合兩張圖片（分別是作為輸入源的Background和Foreground），它包含多種模式，如下圖所示：
其中最簡單的是Screen模式，它的計算公式如下

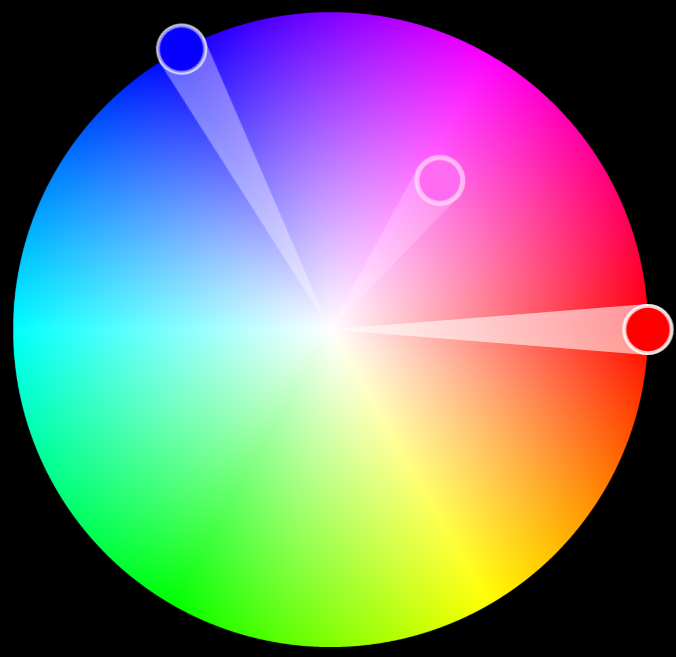

看起來有點復雜， 我的理解是它相當于色輪中Background和Foreground之間拉直線，在直線的中間點的顏色，如下面這張圖，紅色和藍色組合成為紫色：
2. 組合CompositionBrush并使用BlendEffect
許多 CompositionBrushes 使用其他 CompositionBrushes 作為輸入， 例如，使用 SetSourceParameter 方法可以將其他 CompositionBrush 設為 CompositionEffectBrush 的輸入，這是CompositionBrush最好玩的地方之一，下面的例子介紹了怎么使用BlendEffect創建CompositionBrush，
首先創建兩個CompositionLinearGradientBrush：
var foregroundBrush = compositor.CreateLinearGradientBrush();
foregroundBrush.StartPoint = Vector2.Zero;
foregroundBrush.EndPoint = new Vector2(1.0f);
var redGradientStop = compositor.CreateColorGradientStop();
redGradientStop.Offset = 0f;
redGradientStop.Color = Color.FromArgb(255, 255, 0, 0);
var yellowGradientStop = compositor.CreateColorGradientStop();
yellowGradientStop.Offset = 1f;
yellowGradientStop.Color = Color.FromArgb(255, 0, 178, 255);
foregroundBrush.ColorStops.Add(redGradientStop);
foregroundBrush.ColorStops.Add(yellowGradientStop);
var backgroundBrush = compositor.CreateLinearGradientBrush();
backgroundBrush.StartPoint = new Vector2(0, 1f);
backgroundBrush.EndPoint = new Vector2(1f, 0);
var blueGradientStop = compositor.CreateColorGradientStop();
blueGradientStop.Offset = 0f;
blueGradientStop.Color = Color.FromArgb(255, 0, 0, 255);
var greenGradientStop = compositor.CreateColorGradientStop();
greenGradientStop.Offset = 1f;
greenGradientStop.Color = Color.FromArgb(255, 0, 255, 0);
backgroundBrush.ColorStops.Add(blueGradientStop);
backgroundBrush.ColorStops.Add(greenGradientStop);

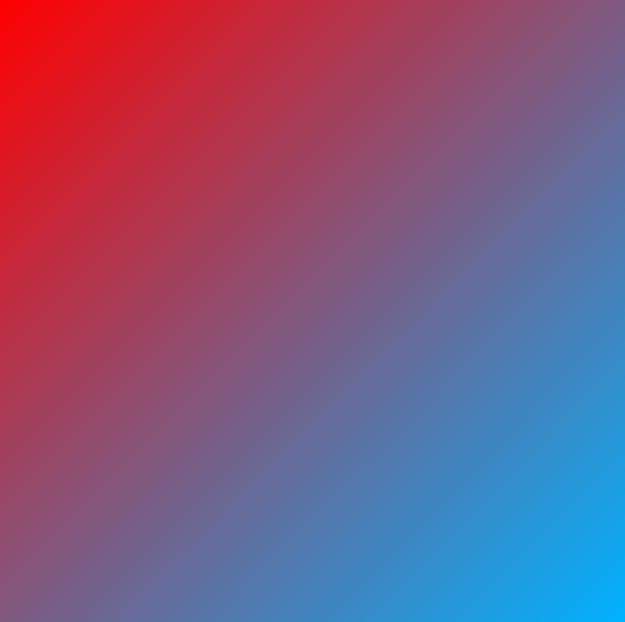

它們的效果分別如下面兩張圖片所示：
接下來創建BlendEffect，并將Foreground和Background設定為CompositionEffectSourceParameter
var blendEffect = new BlendEffect()
{
Mode = BlendEffectMode.Screen,
Foreground = new CompositionEffectSourceParameter("Main"),
Background = new CompositionEffectSourceParameter("Tint"),
};
使用BlendEffect創建Brush，并用SetSourceParameter設定它的Foreground和Background，
var effectFactory = compositor.CreateEffectFactory(blendEffect);
var blendEffectBrush = effectFactory.CreateBrush();
blendEffectBrush.SetSourceParameter("Main", foregroundBrush);
blendEffectBrush.SetSourceParameter("Tint", backgroundBrush);
最后就是一般的使用這個blendEffectBrush的代碼：
//創建SpriteVisual并設定Brush
var spriteVisual = compositor.CreateSpriteVisual();
spriteVisual.Brush = blendEffectBrush;
//將自定義 SpriteVisual 設定為元素的可視化樹的最后一個子元素，
ElementCompositionPreview.SetElementChildVisual(Gradient, spriteVisual);

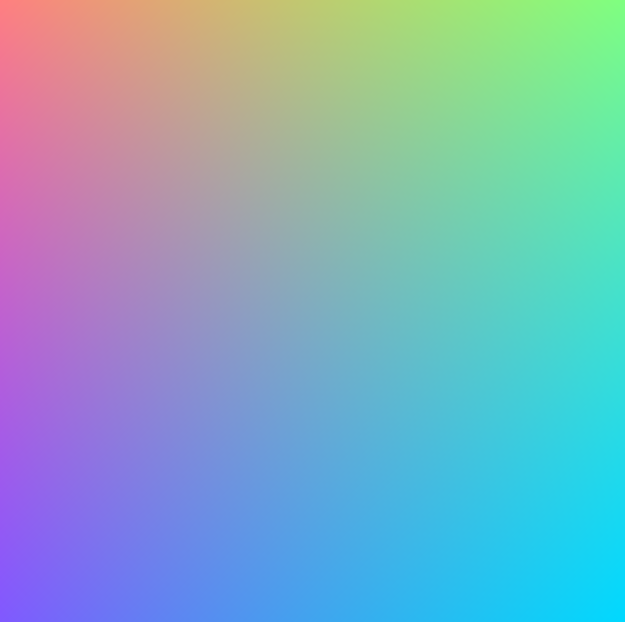

最終運行效果如下：
3. 創建影片
和上一篇文章一樣，我也把這篇文章用到的技術用在了一個番茄鐘應用里，,簡單地使用ColorKeyFrameAnimation和ScalarKeyFrameAnimation制作影片：
private void StartOffsetAnimation(CompositionColorGradientStop gradientOffset, float offset)
{
var offsetAnimation = _compositor.CreateScalarKeyFrameAnimation();
offsetAnimation.Duration = TimeSpan.FromSeconds(1);
offsetAnimation.InsertKeyFrame(1.0f, offset);
gradientOffset.StartAnimation(nameof(CompositionColorGradientStop.Offset), offsetAnimation);
}
private void StartColorAnimation(CompositionColorGradientStop gradientOffset, Color color)
{
var colorAnimation = _compositor.CreateColorKeyFrameAnimation();
colorAnimation.Duration = TimeSpan.FromSeconds(2);
colorAnimation.Direction = Windows.UI.Composition.AnimationDirection.Alternate;
colorAnimation.InsertKeyFrame(1.0f, color);
gradientOffset.StartAnimation(nameof(CompositionColorGradientStop.Color), colorAnimation);
}
完整代碼在這里，具體運行效果如下：
4. 結語
上面的影片可以安裝我的番茄鐘應用試玩一下，安裝地址：
一個番茄鐘
這篇文章的影片和代碼都參考了JustinLiu的代碼，感謝他的分享，
使用XAML畫筆難以做到這種多向漸變的效果，這都多虧了UWP提供了BlendEffect這個好玩的東西，BlendEffect還有很多其它好玩的模式，大家有空可以多多嘗試，
參考
合成畫筆 - Windows UWP applications _ Microsoft Docs
BlendEffect Class
BlendEffectMode Enumeration
CompositionEffectBrush.SetSourceParameter(String, CompositionBrush) Method (Windows.UI.Composition) - Windows UWP applications _ Microsoft Docs
CompositionEffectSourceParameter Class (Windows.UI.Composition) - Windows UWP applications _ Microsoft Docs
原始碼
OnePomodoro_GradientsWithBlend.xaml.cs at master
