1. 運行效果

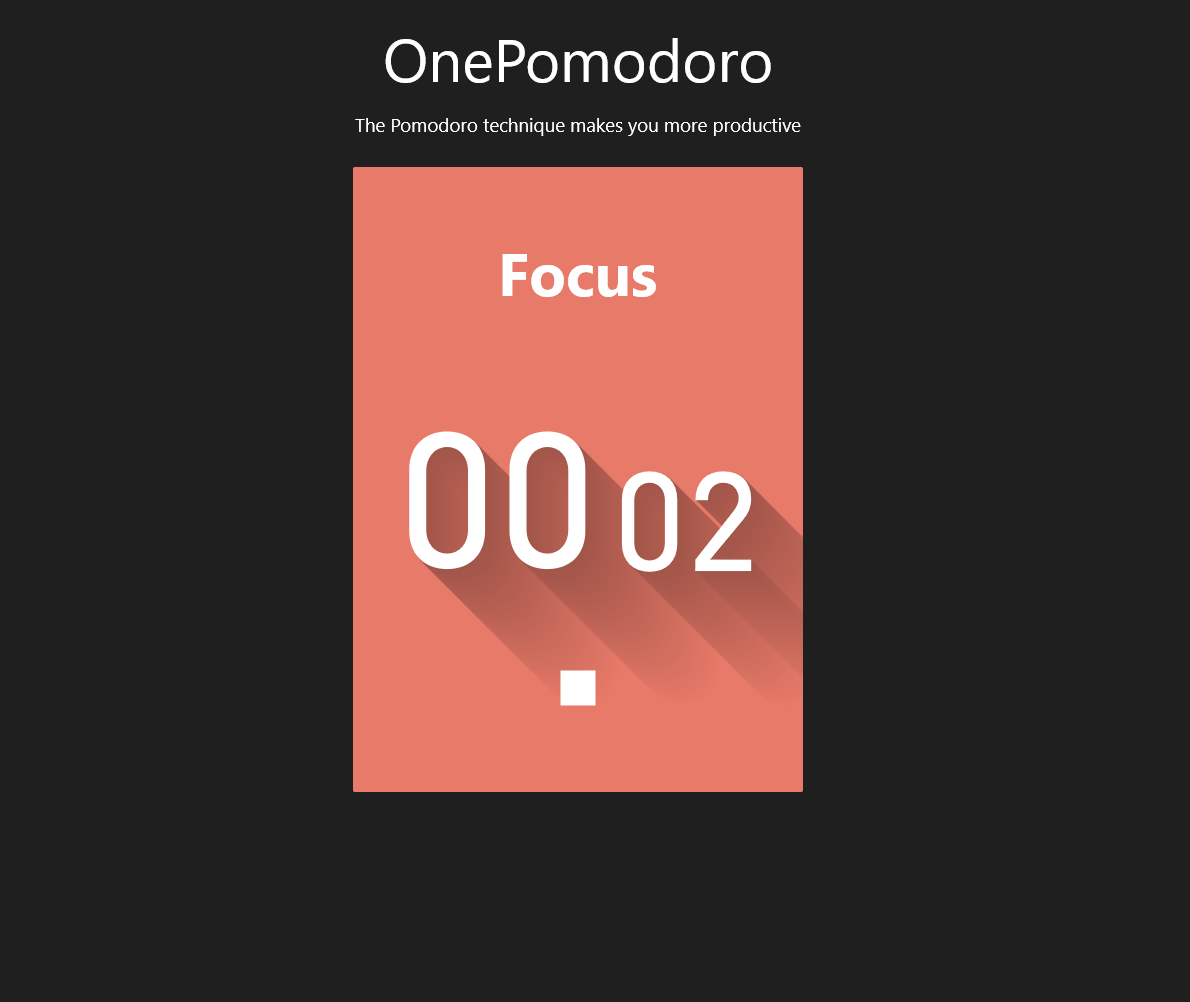

在 使用GetAlphaMask和ContainerVisual制作長陰影(Long Shadow) 這篇文章里我介紹了一個包含長陰影的番茄鐘，這個番茄鐘在狀態切換時用到了翻轉影片，效果如上所示，還用到了彈簧影片，可以看到翻轉后有點回彈，本來打算自己這個影片效果寫的，但火火已經寫好了這個FlipSide控制元件，Github地址在這里，這篇文章就介紹下這個控制元件的部分原理，
2. TransformMatrix
Visual的 TransformMatrix 屬性是一個 Matrix4x4 的struct，它是應用于元素的轉換矩陣，可以進行影片處理，它的默認值如下：

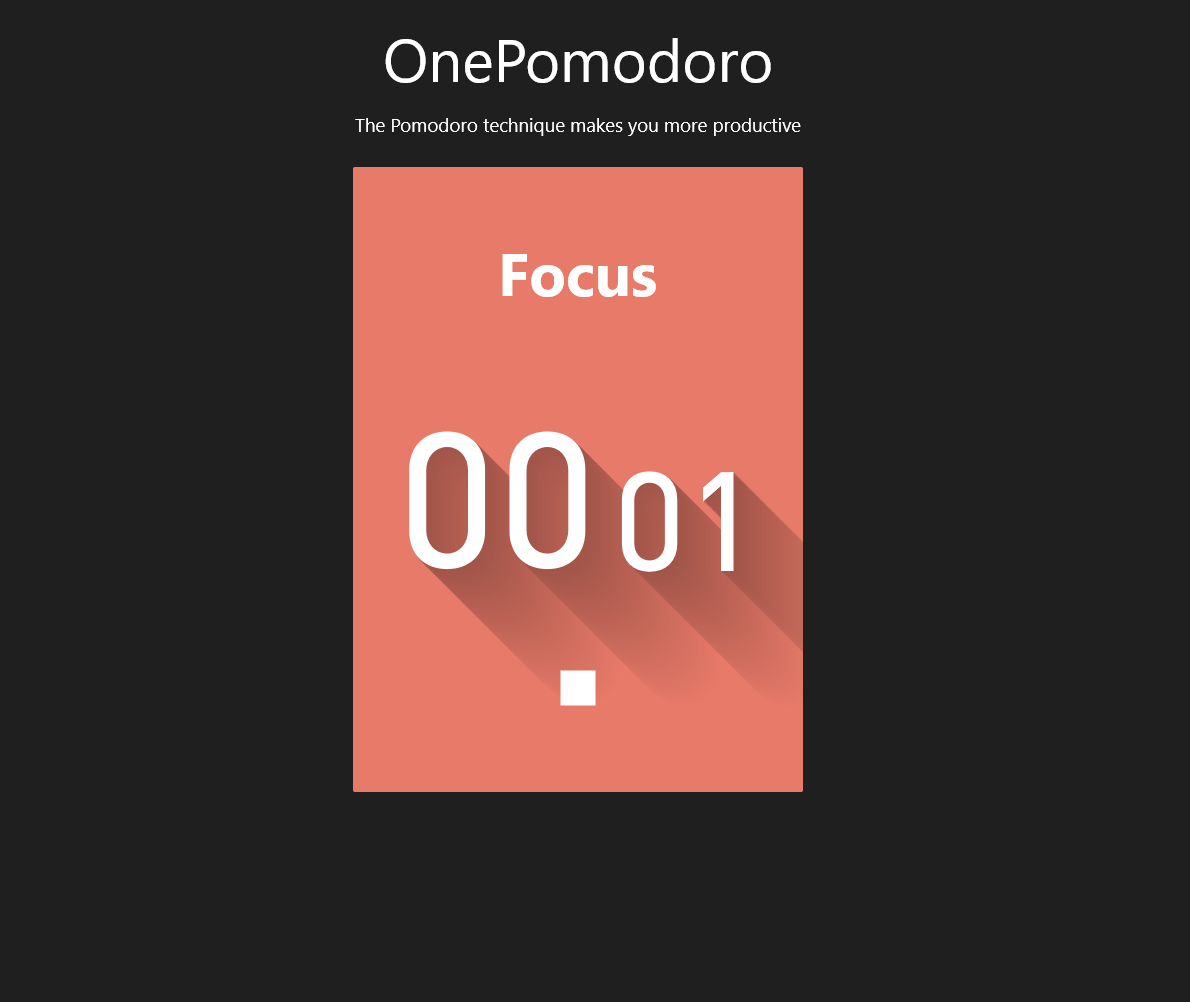

這時候影片效果如下：
要使Visual可以正確旋轉需要按以下方式處理：
private void UpdateTransformMatrix(FrameworkElement element)
{
var host = ElementCompositionPreview.GetElementVisual(element);
var size = element.RenderSize.ToVector2();
if (size.X == 0 || size.Y == 0) return;
var n = -1f / size.X;
Matrix4x4 perspective = new Matrix4x4(
1.0f, 0.0f, 0.0f, 0.0f,
0.0f, 1.0f, 0.0f, 0.0f,
0.0f, 0.0f, 1.0f, n,
0.0f, 0.0f, 0.0f, 1.0f);
host.TransformMatrix =
Matrix4x4.CreateTranslation(-size.X / 2, -size.Y / 2, 0f) *
perspective *
Matrix4x4.CreateTranslation(size.X / 2, size.Y / 2, 0f);
}
講真我也不明白為什么要這么寫，只知道是從微軟的 例子 里抄的，每當SizeChanged事件發生時都需要呼叫這個函式重新設定TransformMatrix，
3. RotationAngleInDegrees
Visual包含兩個相似的屬性，RotationAngleInDegrees 和 RotationAngle，它們的定義如下：
//
// 摘要:
// 視覺物件的旋轉角度（以度為單位）， 可影片處理，
//
// 回傳結果:
// The rotation angle of the visual in degrees.
public float RotationAngleInDegrees { get; set; }
//
// 摘要:
// 視覺物件的旋轉角度（以弧度為單位）， 可影片處理，
//
// 回傳結果:
// The rotation angle in radians of the visual.
public float RotationAngle { get; set; }
這兩個屬性都用于控制Visua圍繞著RotationAxis和CenterPoint旋轉，在FlipSide這個控制元件里RotationAngleInDegrees比較適用：
float f1 = 0f, f2 = 0f;
if (IsFlipped)
{
f1 = 180f;
f2 = 360f;
VisualStateManager.GoToState(this, "Slide2", false);
}
else
{
f1 = 0f;
f2 = 180f;
VisualStateManager.GoToState(this, "Slide1", false);
}
if (springAnimation1 != null && springAnimation2 != null)
{
springAnimation1.FinalValue = https://www.cnblogs.com/dino623/p/f1;
springAnimation2.FinalValue = f2;
s1Visual.StartAnimation("RotationAngleInDegrees", springAnimation1);
s2Visual.StartAnimation("RotationAngleInDegrees", springAnimation2);
}
這段代碼用到了SpringAnimatin，所以有彈一下的效果，
4. RotationAxis
RotationAxis 用于指定Visual旋轉的軸，FlipSide可以通過設定RotationAxis改變翻轉的角度，例如火火的Demo里使用根據滑鼠改變RotationAxis：
private void OnFlipSidePointerReleased(object sender, PointerRoutedEventArgs e)
{
var position = e.GetCurrentPoint(_FlipSide).Position;
var v2 = (position.ToVector2() - _FlipSide.RenderSize.ToVector2() / 2);
_FlipSide.Axis = new Vector2(-v2.Y, v2.X);
}
5. ExpressionAnimation
<controls:FlipSide x:Name="FlipSide" IsFlipped="True">
<controls:FlipSide.Side1>
<Grid Background="#FFE87A69" x:Name="InworkElement" CornerRadius="1">
</Grid>
</controls:FlipSide.Side1>
<controls:FlipSide.Side2>
<Grid Background="#FF5271c2" x:Name="BreakElement" CornerRadius="1">
</Grid>
</controls:FlipSide.Side2>
</controls:FlipSide>
上面XAML為FlipSide的呼叫代碼，它將Side1和Side2（這個命名超讓高達迷興奮）作為內容顯示在UI上，當IsFlipped為False時顯示Side1的內容，當IsFlipped為True時代表翻轉過去，此時顯示Side2的內容，在翻轉影片的程序中，何時隱藏Side1并顯示Side2是個麻煩事，幸好UWP有強大的運算式影片（ExpressionAnimation），FlipSide只用了下面幾句代碼處理這個問題：
s1Visual = ElementCompositionPreview.GetElementVisual(Side1Content);
s2Visual = ElementCompositionPreview.GetElementVisual(Side2Content);
var opacity1Animation = compositor.CreateExpressionAnimation("this.Target.RotationAngleInDegrees > 90 ? 0f : 1f");
var opacity2Animation = compositor.CreateExpressionAnimation("(this.Target.RotationAngleInDegrees - 180) > 90 ? 1f : 0f");
s1Visual.StartAnimation("Opacity", opacity1Animation);
s2Visual.StartAnimation("Opacity", opacity2Animation);
這段代碼的意思是當Side1的RotationAngleInDegrees大于90度時隱藏，否則顯示；Side2則相反，其中，運算式中的this.Target表示使用這個運算式影片的Vsual，
運算式影片的話題很大，這篇文章就割愛了，可以參考下面給出的鏈接了解更多內容：
基于關系的影片 - Windows UWP applications Microsoft Docs
【Win 10 應用開發】UI Composition 札記（七）：基于運算式的動畫 - 東邪獨孤 - 博客園
6. 結語
感謝火火提供了這個控制元件，讓我可以省下了不少功夫，其實我對TransformMatrix真的不理解，所以這部分只是用，沒辦法詳細介紹，而且我以前對UI里使用3D不感興趣，所以這方面真的沒法寫更多內容，期待火火為這方面補充一些博客，
7. 參考
基于關系的影片 - Windows UWP applications Microsoft Docs
【Win 10 應用開發】UI Composition 札記（七）：基于運算式的影片 - 東邪獨孤 - 博客園
ExpressionAnimation Class (Windows.UI.Composition) - Windows UWP applications Microsoft Docs
Visual.TransformMatrix Property (Windows.UI.Composition) - Windows UWP applications Microsoft Docs
合成視覺物件 - Windows UWP applications Microsoft Docs
XAML 屬性影片 - Windows UWP applications Microsoft Docs
8. 原始碼
cnbluefire_FlipSide
