真?WPF 按鈕拖動和調整大小
獨立觀察員 2020 年 8 月 29 日
手頭有個 Winform 程式，是使用動態生成按鈕，然后拖動、調整大小，以此來記錄一些坐標資料，最后保存坐標資料的，
在資料量（按鈕數量）比較小的時候是使用得挺愉快的，但是，當按鈕數上去之后，比如達到四五百個按鈕，那就比較痛苦了，具體來說就是，無論是移動視窗，還是拖動滾動條，或者是最小化視窗再還原，都會引起界面重繪，表現為按鈕一個接一個地出現，
經過實測，與電腦的性能和 GPU 都沒有關系，網上針對 Winform 這個問題的解決方案，比如開啟雙緩沖等，都大致嘗試了，并無任何起色，反而可能更糟，所以就像網友所說，這個要么不要在同一個界面上放置太多控制元件；要么使用 WPF，畢竟 WPF 采用的是 DirectX 作為底層繪圖引擎，而 Winform 則采用傳統的 GDI ，由于業務需求，不讓在界面上放置過多控制元件的方案不太可行，或者說暫未想到有什么變通的辦法，所以決定改版為 WPF 試試，
經過幾天的改造，原 Winform 版軟體的一小部分功能已改版為 WPF 版，而且成果喜人，同樣的按鈕數量，現在無論怎樣折騰，這幾百個按鈕就如同釘在了界面上一樣，不再能看到他們載入的程序了，在這個改造的程序中，我是將 Winform 版軟體中關于按鈕拖動和調整大小的代碼改造為 WPF 版的，聽上去挺簡單的，但是還是碰到了一些問題，比如 WPF 屏蔽了滑鼠左鍵的一些事件，需要額外處理一下，還有的就是關于坐標定位的一些問題了，下面將給出一些關鍵代碼，和大家相互交流學習一下，
首先，先上一道小菜，解決一下 WPF 按鈕控制元件（Button）中文字自動換行的問題，

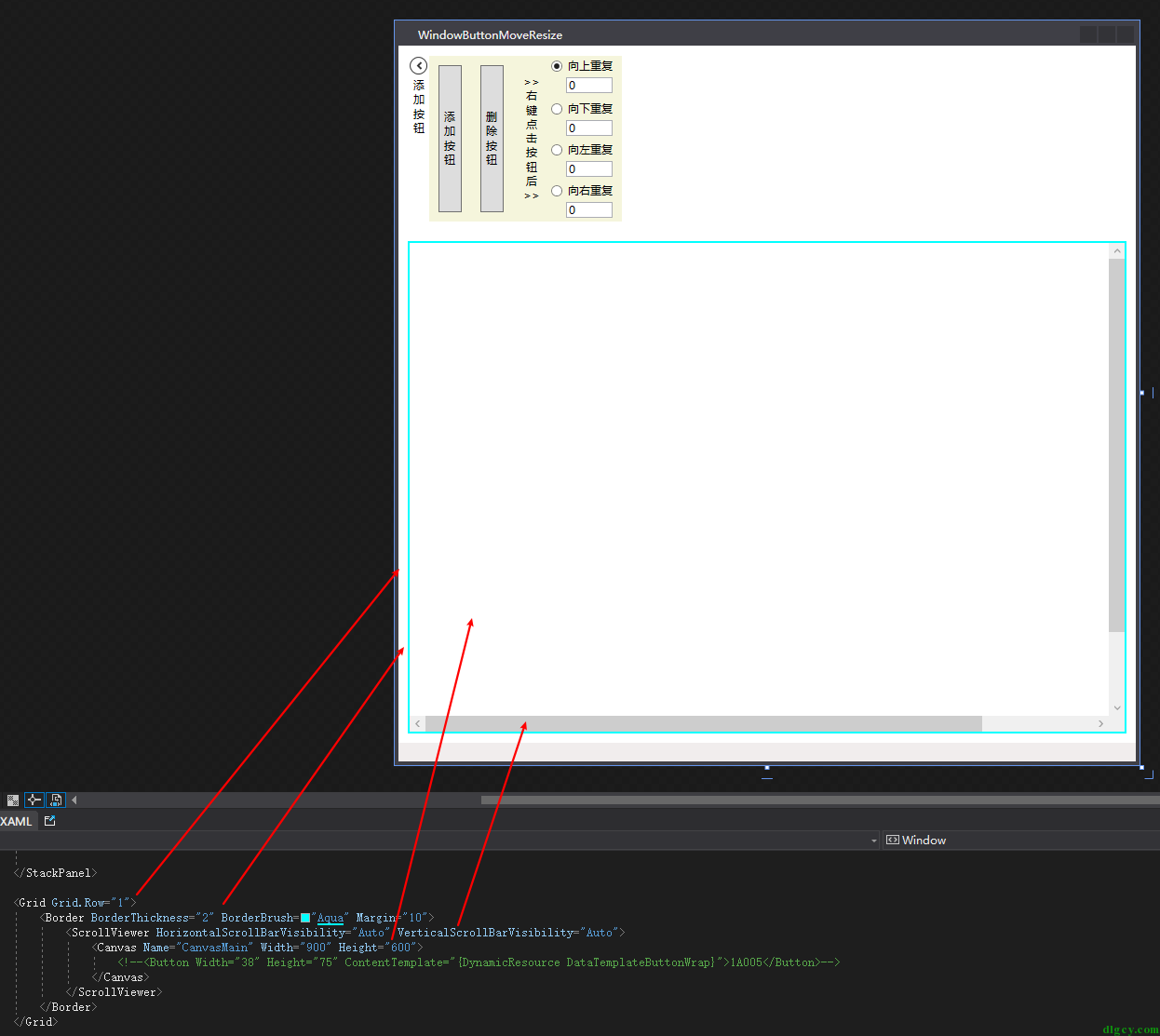

不對，還是先看看 Demo 的界面結構吧：
其它控制元件和布局就不說了（最后會給出 Demo 地址），關鍵的是中間這個 ScrollViewer 包裹的 Canvas，我們生成的按鈕都是在這個 Canvas 上的，拖動和調整大小也是，Winform 的布局是依賴于坐標的，WPF 的布局控制元件則基本是不使用坐標定位的，甚至都不推薦指定大小，而只有 Canvas 布局控制元件保留了以坐標定位的模式，正好適合我們的需求（之前 Winform 版使用的是 Panel 控制元件），

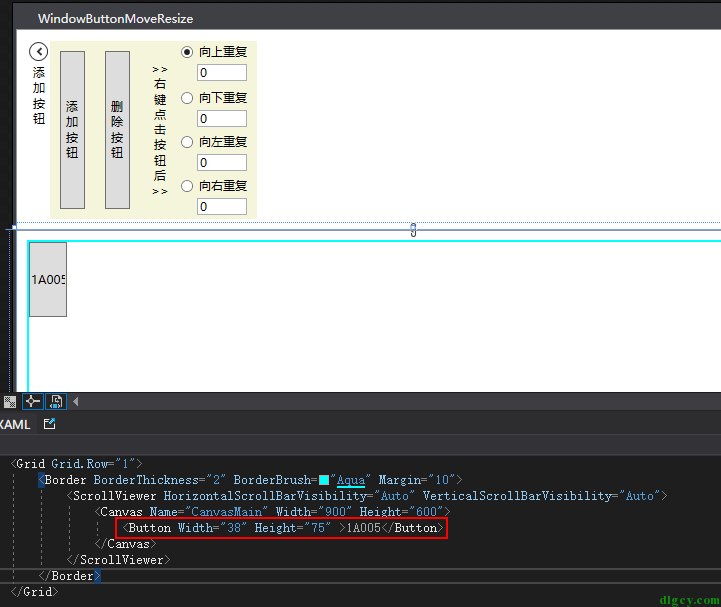

可以看到里面我還注釋了一個 Button ，這個就是用來演示我們的 “小菜” 問題（按鈕文字自動換行）的，我們先把注釋放開，并且只保留其寬和高的設定：
可以看到當按鈕寬度窄于文本內容時，文本內容并不能進行自動換行，且 Button 控制元件并沒有相關屬性進行設定，解決方法就是在按鈕中添加 TextBlock 控制元件，然后設定其 TextWrapping 屬性，當然，這里我們不直接這樣寫，而是使用內容模板：
<Button Width="38" Height="75" ContentTemplate="{DynamicResource DataTemplateButtonWrap}">1A005</Button>
這個模板的資源放在 App.xaml 中：
<Application.Resources> <DataTemplate x:Key="DataTemplateButtonWrap" DataType="Button"> <Grid> <TextBlock TextWrapping="Wrap" Text="{TemplateBinding Content}"></TextBlock> </Grid> </DataTemplate> </Application.Resources>

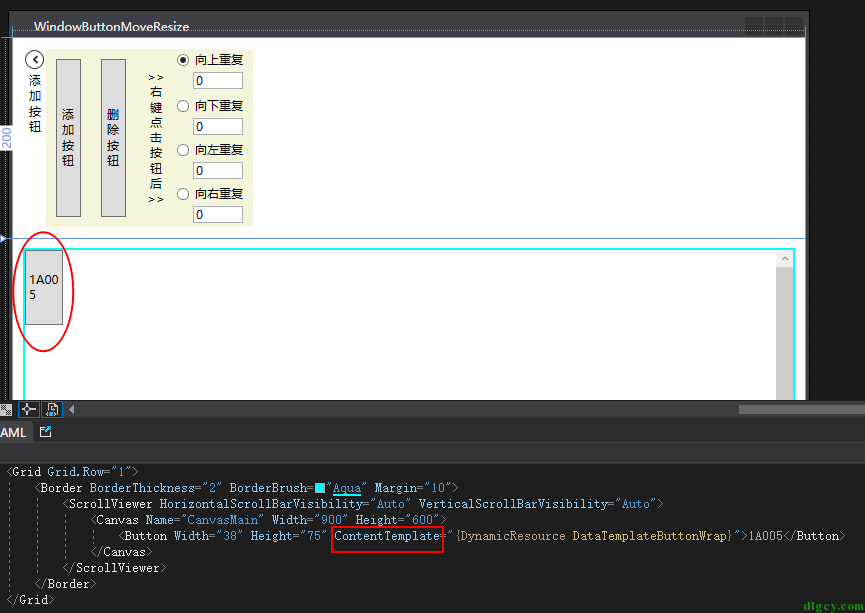

TextBlock 中使用了 TemplateBinding 將 Button 的 Content “綁架” 到了自己的 Text 中，哈哈，看看效果：
至于后臺動態系結資源則是使用 SetResourceReference 方法，后面代碼里也有體現，
好了，小菜吃完了，開始吃主菜吧：
#region 成員 private Control _control; private int _btnNum = 0; #endregion /// <summary> /// 設定控制元件在Canvas容器中的位置; /// </summary> private void SetControlLocation(Control control, Point point) { Canvas.SetLeft(control, point.X); Canvas.SetTop(control, point.Y); } /// <summary> /// 添加按鈕 /// </summary> private void AddBtnHandler() { string btnContent = GetBtnContent(); Button btn = new Button { Name = "btn" + btnContent, Content = "btn" + btnContent, Width = 80, Height = 20, }; _control = btn; AddContorlToCanvas(_control); SetControlLocation(_control, new Point(163, 55)); } /// <summary> /// 添加控制元件到界面; /// </summary> /// <param name="control"></param> private void AddContorlToCanvas(Control control) { control.MouseDown += MyMouseDown; control.MouseLeave += MyMouseLeave; //_control.MouseMove += MyMouseMove; control.KeyDown += MyKeyDown; //解決滑鼠左鍵無法觸發 MouseDown 的問題; control.AddHandler(Button.MouseLeftButtonDownEvent, new MouseButtonEventHandler(MyMouseDown), true); control.AddHandler(Button.MouseMoveEvent, new MouseEventHandler(MyMouseMove), true); CanvasMain.Children.Add(control); if (control is Button) { //模板中設定按鈕文字換行(模板資源在App.xaml中); control.SetResourceReference(ContentTemplateProperty, "DataTemplateButtonWrap"); _btnNum++; } } /// <summary> /// 生成按鈕內容 /// </summary> /// <returns></returns> private string GetBtnContent() { return (_btnNum + 1).ToString().PadLeft(3, '0'); } /// <summary> /// 洗掉按鈕 /// </summary> private void DelBtnHandler() { CanvasMain.Children.Remove(_control); }
上面代碼是對按鈕生成、添加到界面的一些操作邏輯，每個方法都有注釋，具體的大家自己看看，這里就不在贅述了，其中 添加控制元件到界面 的方法 AddContorlToCanvas 中，給控制元件（本文指的是按鈕）添加了 MouseDown、MouseLeave、MouseMove、KeyDown 等滑鼠鍵盤事件，然后開頭說過，WPF 屏蔽了 Button 的滑鼠左鍵的一些事件，所以需要使用 AddHandler 進行處理，
下面來看看主菜中的精華：
#region 實作表單內的控制元件拖動 const int Band = 5; const int BtnMinWidth = 10; const int BtnMinHeight = 10; private EnumMousePointPosition _enumMousePointPosition; private Point _point; //記錄滑鼠上次位置; #region btn按鈕拖動 /// <summary> /// 滑鼠按下 /// </summary> private void MyMouseDown(object sender, MouseEventArgs e) { //選擇當前的按鈕 Button button = (Button)sender; _control = button; //Point point = e.GetPosition(CanvasMain); //左鍵點擊按鈕后可按WSAD進行上下左右移動; if (e.LeftButton == MouseButtonState.Pressed) { button.KeyDown += new KeyEventHandler(MyKeyDown); } double left = Canvas.GetLeft(_control); double top = Canvas.GetTop(_control); //右鍵點擊按鈕可向選定方向生成新按鈕; if (e.RightButton == MouseButtonState.Pressed) { Button btn = new Button { Name = "btn" + GetBtnContent(), Content = GetStrEndNumAddOne(button.Content.ToString()) }; CheckRepeat(btn.Content.ToString()); btn.Width = _control.Width; btn.Height = _control.Height; if (rbUpper.IsChecked == true)//上 { int h = txtUpper.Text.Trim() == "" ? 0 : Convert.ToInt32(txtUpper.Text.Trim()); SetControlLocation(btn, new Point(left, top - _control.Height - h)); } if (rbLower.IsChecked == true)//下 { int h = txtLower.Text.Trim() == "" ? 0 : Convert.ToInt32(txtLower.Text.Trim()); SetControlLocation(btn, new Point(left, top + _control.Height + h)); } if (rbLeft.IsChecked == true)//左 { int w = txtLeft.Text.Trim() == "" ? 0 : Convert.ToInt32(txtLeft.Text.Trim()); SetControlLocation(btn, new Point(left - _control.Width - w, top)); } if (rbRight.IsChecked == true)//右 { int w = txtRight.Text.Trim() == "" ? 0 : Convert.ToInt32(txtRight.Text.Trim()); SetControlLocation(btn, new Point(left + _control.Width + w, top)); } _control = btn; AddContorlToCanvas(_control); } //TODO 中鍵點擊按鈕可進行資訊編輯; } /// <summary> /// 檢查重復內容按鈕 /// </summary> /// <param name="content"></param> private void CheckRepeat(string content) { foreach (Control c in CanvasMain.Children) { if (c is Button btn) { if (content == btn.Content.ToString()) { MessageBox.Show("出現重復按鈕內容：" + content, "提示"); return; } } } } /// <summary> /// 獲取非純數字字串的數值加一結果; /// </summary> private string GetStrEndNumAddOne(string str) { int numberIndex = 0; //數字部分的起始位置; int charIndex = 0; foreach (char tempchar in str.ToCharArray()) { charIndex++; if (!char.IsNumber(tempchar)) { numberIndex = charIndex; } } string prefix = str.Substring(0, numberIndex); string numberStrOrigin = str.Remove(0, numberIndex); string numberStrTemp = ""; if (numberStrOrigin != "") { numberStrTemp = (Convert.ToInt32(numberStrOrigin) + 1).ToString(); } string result = ""; if (numberStrOrigin.Length <= numberStrTemp.Length) { result = prefix + numberStrTemp; } else { result = prefix + numberStrTemp.PadLeft(numberStrOrigin.Length, '0'); } return result; } /// <summary> /// 滑鼠離開 /// </summary> private void MyMouseLeave(object sender, EventArgs e) { _enumMousePointPosition = EnumMousePointPosition.MouseSizeNone; _control.Cursor = Cursors.Arrow; } /// <summary> /// 滑鼠移動 /// </summary> private void MyMouseMove(object sender, MouseEventArgs e) { _control = (Control)sender; double left = Canvas.GetLeft(_control); double top = Canvas.GetTop(_control); Point point = e.GetPosition(CanvasMain); double height = _control.Height; double width = _control.Width; if (e.LeftButton == MouseButtonState.Pressed) { switch (_enumMousePointPosition) { case EnumMousePointPosition.MouseDrag: SetControlLocation(_control, new Point(left + point.X - _point.X, top + point.Y - _point.Y)); break; case EnumMousePointPosition.MouseSizeBottom: height += point.Y - _point.Y; break; case EnumMousePointPosition.MouseSizeBottomRight: width += point.X - _point.X; height += point.Y - _point.Y; break; case EnumMousePointPosition.MouseSizeRight: width += point.X - _point.X; break; case EnumMousePointPosition.MouseSizeTop: SetControlLocation(_control, new Point(left, top + point.Y - _point.Y)); height -= (point.Y - _point.Y); break; case EnumMousePointPosition.MouseSizeLeft: SetControlLocation(_control, new Point(left + point.X - _point.X, top)); width -= (point.X - _point.X); break; case EnumMousePointPosition.MouseSizeBottomLeft: SetControlLocation(_control, new Point(left + point.X - _point.X, top)); width -= (point.X - _point.X); height += point.Y - _point.Y; break; case EnumMousePointPosition.MouseSizeTopRight: SetControlLocation(_control, new Point(left, top + point.Y - _point.Y)); width += (point.X - _point.X); height -= (point.Y - _point.Y); break; case EnumMousePointPosition.MouseSizeTopLeft: SetControlLocation(_control, new Point(left + point.X - _point.X, top + point.Y - _point.Y)); width -= (point.X - _point.X); height -= (point.Y - _point.Y); break; default: break; } //記錄游標拖動到的當前點 _point.X = point.X; _point.Y = point.Y; if (width < BtnMinWidth) width = BtnMinWidth; if (height < BtnMinHeight) height = BtnMinHeight; _control.Width = width; _control.Height = height; } else { _enumMousePointPosition = GetMousePointPosition(_control, e); //'判斷游標的位置狀態 switch (_enumMousePointPosition) //'改變游標 { case EnumMousePointPosition.MouseSizeNone: _control.Cursor = Cursors.Arrow; //'箭頭 break; case EnumMousePointPosition.MouseDrag: _control.Cursor = Cursors.SizeAll; //'四方向 break; case EnumMousePointPosition.MouseSizeBottom: _control.Cursor = Cursors.SizeNS; //'南北 break; case EnumMousePointPosition.MouseSizeTop: _control.Cursor = Cursors.SizeNS; //'南北 break; case EnumMousePointPosition.MouseSizeLeft: _control.Cursor = Cursors.SizeWE; //'東西 break; case EnumMousePointPosition.MouseSizeRight: _control.Cursor = Cursors.SizeWE; //'東西 break; case EnumMousePointPosition.MouseSizeBottomLeft: _control.Cursor = Cursors.SizeNESW; //'東北到南西 break; case EnumMousePointPosition.MouseSizeBottomRight: _control.Cursor = Cursors.SizeNWSE; //'東南到西北 break; case EnumMousePointPosition.MouseSizeTopLeft: _control.Cursor = Cursors.SizeNWSE; //'東南到西北 break; case EnumMousePointPosition.MouseSizeTopRight: _control.Cursor = Cursors.SizeNESW; //'東北到南西 break; default: break; } } } /// <summary> /// 按鍵WSAD(上下左右) /// </summary> /// <param name="sender"></param> /// <param name="e"></param> private void MyKeyDown(object sender, KeyEventArgs e) { double left = Canvas.GetLeft(_control); double top = Canvas.GetTop(_control); switch (e.Key) { case Key.W://上 { SetControlLocation(_control, new Point(left, top-1)); break; } case Key.S://下 { SetControlLocation(_control, new Point(left, top+1)); break; } case Key.A://左 { SetControlLocation(_control, new Point(left-1, top)); break; } case Key.D://右 { SetControlLocation(_control, new Point(left+1, top)); break; } } } #endregion 按鈕拖動 #region 滑鼠位置 /// <summary> /// 滑鼠指標位置列舉; /// </summary> private enum EnumMousePointPosition { /// <summary> /// 無 /// </summary> MouseSizeNone = 0, /// <summary> /// 拉伸右邊框 /// </summary> MouseSizeRight = 1, /// <summary> /// 拉伸左邊框 /// </summary> MouseSizeLeft = 2, /// <summary> /// 拉伸下邊框 /// </summary> MouseSizeBottom = 3, /// <summary> /// 拉伸上邊框 /// </summary> MouseSizeTop = 4, /// <summary> /// 拉伸左上角 /// </summary> MouseSizeTopLeft = 5, /// <summary> /// 拉伸右上角 /// </summary> MouseSizeTopRight = 6, /// <summary> /// 拉伸左下角 /// </summary> MouseSizeBottomLeft = 7, /// <summary> /// 拉伸右下角 /// </summary> MouseSizeBottomRight = 8, /// <summary> /// 滑鼠拖動 /// </summary> MouseDrag = 9 } /// <summary> /// 獲取滑鼠指標位置; /// </summary> /// <param name="control"></param> /// <param name="e"></param> /// <returns></returns> private EnumMousePointPosition GetMousePointPosition(Control control, MouseEventArgs e) { Size size = control.RenderSize; Point point = e.GetPosition(control); Point pointCanvas = e.GetPosition(CanvasMain); _point.X = pointCanvas.X; _point.Y = pointCanvas.Y; if ((point.X >= -1 * Band) | (point.X <= size.Width) | (point.Y >= -1 * Band) | (point.Y <= size.Height)) { if (point.X < Band) { if (point.Y < Band) { return EnumMousePointPosition.MouseSizeTopLeft; } else { if (point.Y > -1 * Band + size.Height) { return EnumMousePointPosition.MouseSizeBottomLeft; } else { return EnumMousePointPosition.MouseSizeLeft; } } } else { if (point.X > -1 * Band + size.Width) { if (point.Y < Band) { return EnumMousePointPosition.MouseSizeTopRight; } else { if (point.Y > -1 * Band + size.Height) { return EnumMousePointPosition.MouseSizeBottomRight; } else { return EnumMousePointPosition.MouseSizeRight; } } } else { if (point.Y < Band) { return EnumMousePointPosition.MouseSizeTop; } else { if (point.Y > -1 * Band + size.Height) { return EnumMousePointPosition.MouseSizeBottom; } else { return EnumMousePointPosition.MouseDrag; } } } } } else { return EnumMousePointPosition.MouseSizeNone; } } #endregion 滑鼠位置 #endregion 實作表單內的控制元件拖動
俗話說，Talk is cheap，show me the code，那么既然代碼已給出，大家就直接批評指正唄，我也沒什么說的了（主要是肚子餓了），

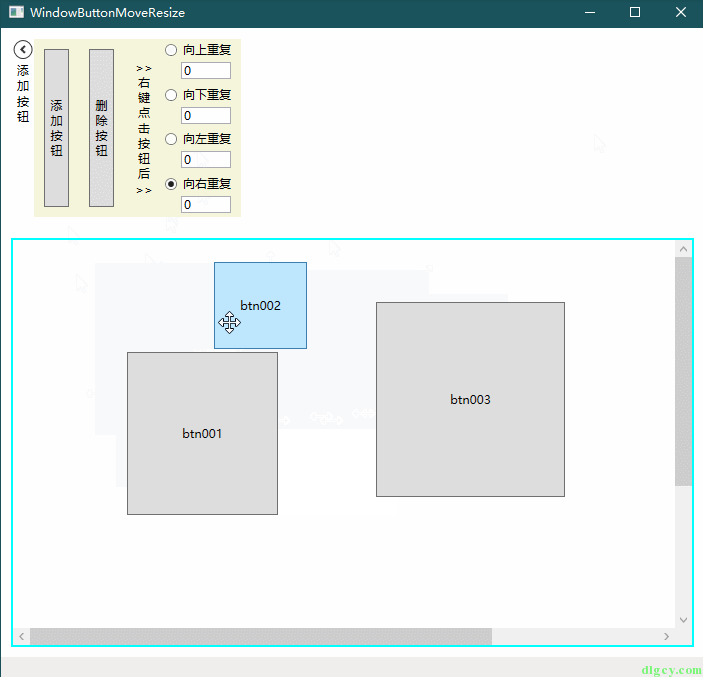

給個效果圖吧：

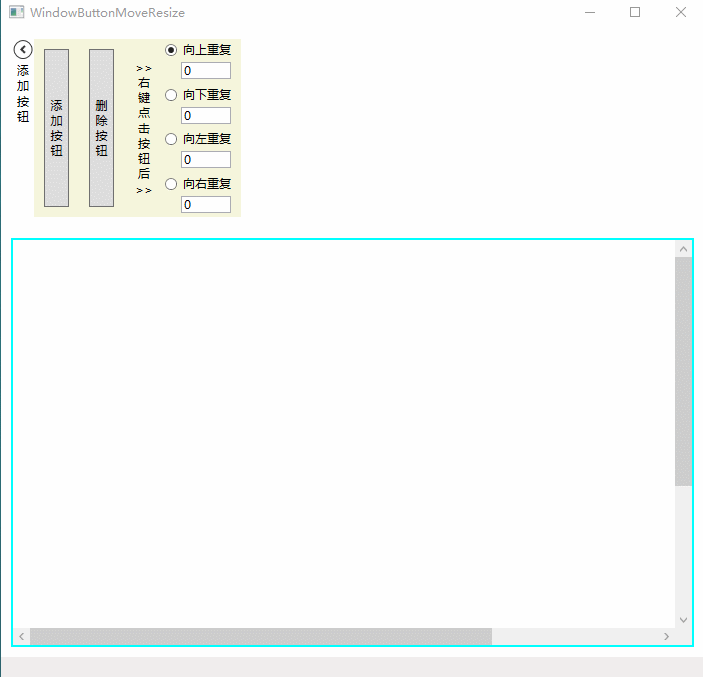

動圖：
最后給出 Demo 地址：
https://gitee.com/dlgcy/Practice/tree/master/WPFPractice
同步首發：
http://dlgcy.com/real-wpf-button-drag-and-resize/
