眾所周知，在WPF框架中，Visual類是可以提供渲染（render）支持的最頂層的類，所有可視化元素（包括UIElement、FrameworkElment、Control等）都直接或間接繼承自Visual類，一個WPF應用的用戶界面上的所有可視化元素一起組成了一個可視化樹（visual tree），任何一個顯示在用戶界面上的元素都在且必須在這個樹中，通常一個可視化元素都是由眾多可視化元素組合而成，一個控制元件的所有可視化元素一起又組成了一個區域的visual tree，當然這個區域的visual tree也是整體visual tree的一部分，一個可視化元素可能是由應用直接創建（要么通過Xaml，要么通過背后的代碼），也可能是從模板間接生成，前者比較容易理解，這里我們主要討論后者，即WPF的模板機制，方法是通過簡單分析WPF的源代碼，由于內容較多，為了便于閱讀，將分成一系列共5篇文章來敘述，本文是這一系列的第一篇，重點討論FrameworkTemplate類和FrameworkElement模板應用機制，這也是WPF模板機制的框架，
一、從FrameworkTemplate到visual tree

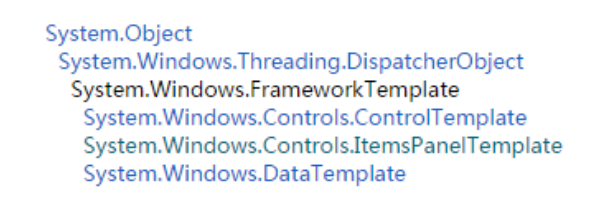

我們知道盡管WPF中模板眾多，但是它們的型別無外乎四個，這四個類的繼承關系如下圖所示：
可見開發中常用的三個模板類都以FrameworkTemplate為基類，問題是，除了繼承關系，這些模板類的子類與基類還有什么關系？三個子類之間有什么關系？這些模板類在WPF模板機制中的各自角色是什么？WPF究竟是如何從模板生成visual tree的？
要回答這些問題，最佳途徑是從分析模板基類FrameworkTemplate著手，
FrameworkTemplate是抽象類，其定義代碼比較多，為了簡明，這里就不貼完整代碼了，我們只看比較關鍵的地方，首先，注意到這個類的注釋只有一句話：A generic class that allow instantiation of a tree of Framework[Content]Elements，意思是這個類是允許實體化一個Framework元素樹（也即visual tree）的基類（generic class），其重要性不言而喻，瀏覽其代碼會發現一個值得注意的方法ApplyTemplateContent()：
//****************FrameworkTemplate******************
// // This method // Creates the VisualTree // internal bool ApplyTemplateContent( UncommonField<HybridDictionary[]> templateDataField, FrameworkElement container) { ValidateTemplatedParent(container); bool visualsCreated = StyleHelper.ApplyTemplateContent(templateDataField, container, _templateRoot, _lastChildIndex, ChildIndexFromChildName, this); return visualsCreated; }
這是洗掉了列印除錯資訊后的代碼，簡單到只有三個陳述句，注釋表明FrameworkTemplate生成VisualTree用的就是這個方法，其中最重要的是第二句，它把具體應用模板內容的作業交給了輔助類StyleHelper.ApplyTemplateContent()方法，這個方法的注釋是：Instantiate the content of the template (either from FEFs or from Baml).This is done for every element to which this template is attached，其意思是說，每一個帶有模板的元素要實體化模板的內容（無論是來自FEF還是來自Baml），都必須呼叫這個方法，而查看對StyleHelper.ApplyTemplateContent()方法的參考，會發現它只被參考了一次，而這唯一一次參考就是在FrameworkTemplate.ApplyTemplateContent()方法里，這也表明這個方法是FrameworkTemplate生成visual tree的唯一入口，
由于StyleHelper.ApplyTemplateContent()方法的代碼較多，這里為了簡潔就不貼了，簡而言之，這個方法的流程有三個分支：1）如果一個FrameworkTemplate的_templateRoot欄位（FrameworkElementFactory型別）不為空，則呼叫其_templateRoot.InstantiateTree()方法來生成visual tree；2）否則，如果這個FrameworkTemplate的HasXamlNodeContent屬性為真，則呼叫其LoadContent()方法生成visual tree；3）如果二者均不滿足，則最終呼叫其BuildVisualTree()來生成visual tree，這些方法都比較復雜，它們的主要作業是實體化給定模板以生成visual tree，因為我們只關心模板框架和模板應用的流程，所以就不討論這些細節了，
由于FrameworkTemplate.ApplyTemplateContent()不是虛方面，因此其子類無法覆寫，查看這個方法的參考我們可以看到，這個方法只在FrameworkElement.ApplyTemplate()里被呼叫了一次，這意味著FrameworkElement的這個方法是FrameworkElement及其子類實作模板應用的唯一入口，這個方法的重要性無論如何強調都不為過，以后我們還會多次提到這個方法，因此有必要貼一下其代碼：
//***************FrameworkElement********************
/// <summary> /// ApplyTemplate is called on every Measure /// </summary> /// <remarks> /// Used by subclassers as a notification to delay fault-in their Visuals /// Used by application authors ensure an Elements Visual tree is completely built /// </remarks> /// <returns>Whether Visuals were added to the tree</returns> public bool ApplyTemplate() { // Notify the ContentPresenter/ItemsPresenter that we are about to generate the // template tree and allow them to choose the right template to be applied. OnPreApplyTemplate(); bool visualsCreated = false; UncommonField<HybridDictionary[]> dataField = StyleHelper.TemplateDataField; FrameworkTemplate template = TemplateInternal; // The Template may change in OnApplyTemplate so we'll retry in this case. // We dont want to get stuck in a loop doing this, so limit the number of // template changes before we bail out. int retryCount = 2; for (int i = 0; template != null && i < retryCount; i++) { // VisualTree application never clears existing trees. Trees // will be conditionally cleared on Template invalidation if (!HasTemplateGeneratedSubTree) { // Create a VisualTree using the given template visualsCreated = template.ApplyTemplateContent(dataField, this); if (visualsCreated) { // This VisualTree was created via a Template HasTemplateGeneratedSubTree = true; // We may have had trigger actions that had to wait until the // template subtree has been created. Invoke them now. StyleHelper.InvokeDeferredActions(this, template); // Notify sub-classes when the template tree has been created OnApplyTemplate(); } if (template != TemplateInternal) { template = TemplateInternal; continue; } } break; } OnPostApplyTemplate(); return visualsCreated; }
方法的注釋表明FrameworkElement在每次measure時都會呼叫這個方法，而我們知道measure和arrange是UIElement進行布局的兩個主要步驟，如果FrameworkElement元素在布局其HasTemplateGeneratedSubTree屬性為false，那么就將呼叫FrameworkTemplate.ApplyTemplateContent()重新應用模板，生成visual tree，
這個方法的代碼并不復雜，它先是呼叫虛方法OnPreApplyTemplate()；然后如果HasTemplateGeneratedSubTree為false且TemplateInternal非空，則呼叫TemplateInternal的ApplyTemplateContent()方法生成相應的visual tree，并呼叫虛方法OnApplyTemplate()（這個虛方法在開發自定義控制元件時經常需要重寫，此時visual tree已經生成并可以訪問了）；最后呼叫虛方法OnPostApplyTemplate()完成收尾作業，
從上面的分析可以看到，FrameworkElement能生成什么樣的visual tree，或者說生成的visual tree的結構，完全取決于其TemplateInternal，給這個屬性一個什么樣的模板，就會生成一個什么樣的visual tree，換句話說，FrameworkElement的visual tree的模板完全是由TemplateInternal唯一提供的，那么這個神奇的TemplateInternal屬性又是怎如何定義的呢？事實上，除了這個屬性FrameworkElement還定義了一個FrameworkTemplate型別的屬性TemplateCache，這兩個屬性的定義都很簡單，代碼如下：
//***************FrameworkElement********************
// Internal helper so the FrameworkElement could see the // ControlTemplate/DataTemplate set on the // Control/Page/PageFunction/ContentPresenter internal virtual FrameworkTemplate TemplateInternal { get { return null; } } // Internal helper so the FrameworkElement could see the // ControlTemplate/DataTemplate set on the // Control/Page/PageFunction/ContentPresenter internal virtual FrameworkTemplate TemplateCache { get { return null; } set {} }
可以看到二者的注釋幾乎都完全相同，也都是虛屬性，FrameworkElement的子類可以通過覆寫它們來實作多型性，提供自定義的模板，它們的自定義模板完全域定了它們的visual tree，事實上，利用工具我們可以看到只有4個FrameworkElement子類重寫了TemplateInternal屬性：Control、ContentPresenter、ItemsPresenter、Page，這意味著只有這4個類及其子類呼叫ApplyTemplate()才有意義，
現在問題是：FrameworkElement的子類具體是如何通過覆寫虛屬性TemplateInternal來自定義模板的呢？FrameworkTemplate的三個子類的變數有哪些？它們在這個程序中的角色又有何不同？
為了便于理解，下面我們將按照三個模板子類，分成四篇文章來討論（由于DataTemplate的內容較多，被分成了兩篇文章），
（本文是系列文章《剖析WPF模板機制的內部實作》的第一篇，查看下一篇點這里）
（原創文章，歡迎批評指正，轉載請注明出處，謝謝！）
