由于專案中經常用到Series Chart，而目前市面又實在找不到既支持MVVM，又輕量級的開源Chart控制元件，于是干脆就花了兩周時間隨手寫了一個，昨天感徑訓比較滿意，就發布到了Github上：https://github.com/zenjia/MvvmChart
特色：
- 支持MVVM設計模式： 這也是其最大的特色，用戶可以自定義SeriesDataTemplate，并支持SeriesDataTemplateSelector（具體資訊見Github專案簡介），事實上，當初開發這套控制元件的初衷就是因為找不到開源的支持MVVM的WPF Chart控制元件；
- 功能豐富：支持多種常用的Line Series（包括Polyline，StepLine，Spline）和Area Series（包括PolylineArea，StepLineArea，SplineArea），支持顯示Item Point，坐標軸支持多重放置模式，支持GridLine，CrossHairs等；
- 高度可定制：Series和Item Point的自定義都可以通過簡單的Binding或修改Style來完成，坐標軸的Label文本支持ValueConverter，tick支持用戶顯示指定的資料，
- 高度可擴展：主要的Series類都繼承自基類PathSeries，用戶可以通過實作IGeometryBuilder并將其傳遞給PathSeries的GeometryBuilder屬性來創建自己的Series，理論上，用戶可以自定義自己想要的任何型別，只要它可以通過Path來繪制，因此這種模式具有高度的可擴展性；
- 輕量級：代碼簡潔，全部代碼不到5k行，功能專注于常用的Cartesian 2D Series Chart，不包含餅狀圖、柱狀圖等可以簡單通過ItemsControl來繪制的Chart
截圖：

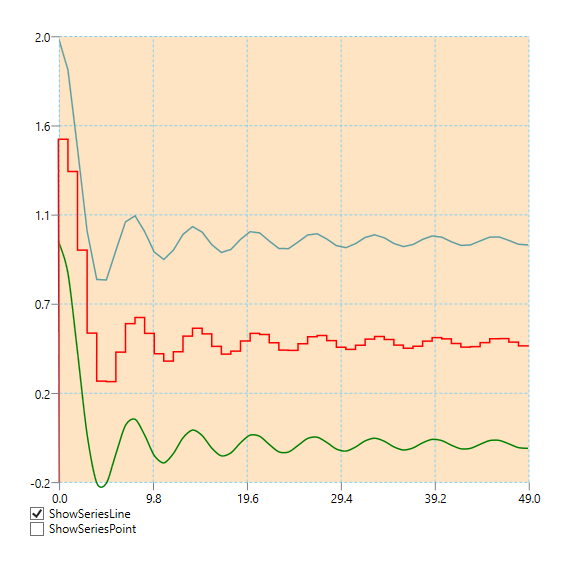

Line Series，無Item Point：（從上自下依次為PolylineSeries、StepLineSeries、SplineSeries）

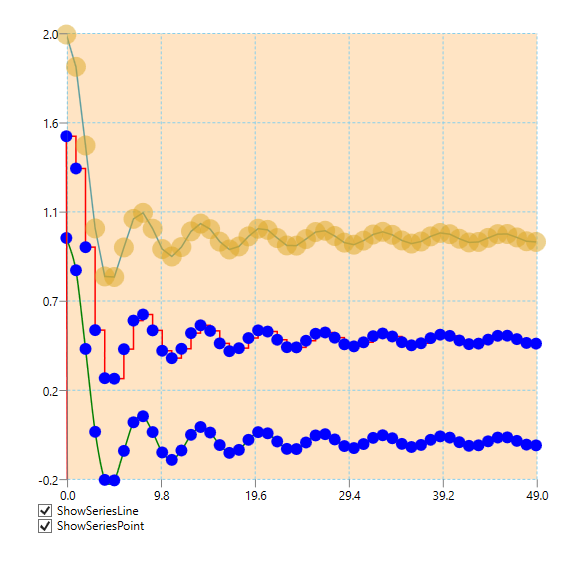

Line Series，帶Item Point：

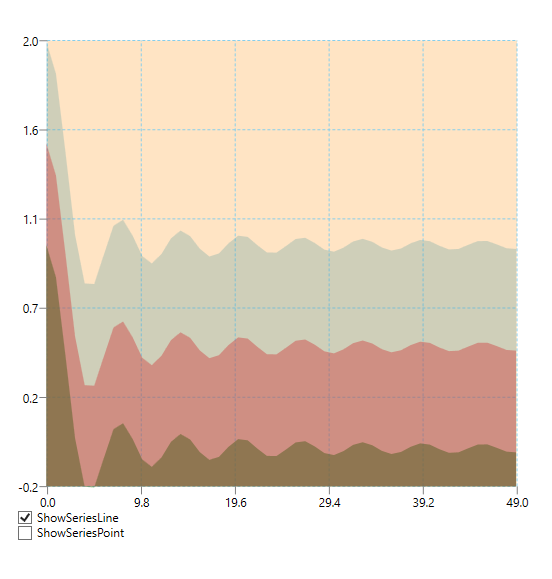

Area Series，不帶Item Point：

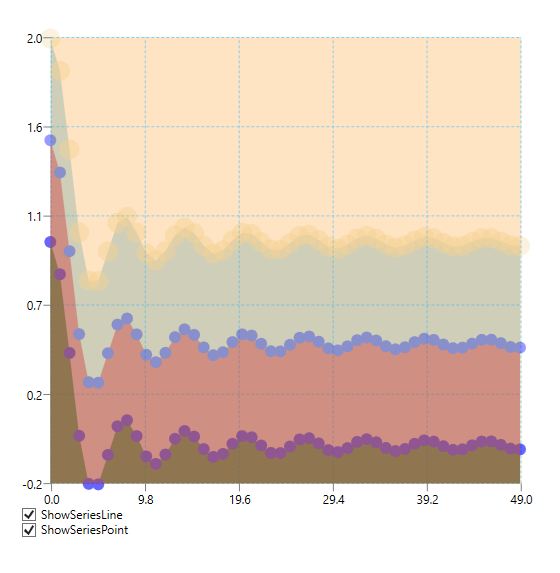

Area Series，帶Item Point：
使用方法：
首先定義資料點：
public class SomePoint { public double t { get; } public double Y { get; } } public class DemoDataViewModel { public List<List<SomePoint>> ItemsSourceList { get; } }
然后創建DataTemplate：
<DataTemplate x:Key="SeriesTemplate1"> <mvvmCharting:PolyLineSeries IndependentValueProperty="t" DependentValueProperty="Y" Stroke="Red" StrokeThickness="1.5" ItemsSource="{Binding}"> </mvvmCharting:PolyLineSeries> </DataTemplate>
最后，創建一個SeriesChart，并參考上面的DateTemplate：
<mvvmCharting:SeriesChart Background="Bisque" SeriesDataTemplate="{StaticResource SeriesTemplate1}" SeriesItemsSource="{Binding ItemsSourceList, Source={StaticResource GlobalDemoDataViewModel}}"> <mvvmCharting:SeriesChart.XAxis> <axis:XAxis /> </mvvmCharting:SeriesChart.XAxis> <mvvmCharting:SeriesChart.YAxis> <axis:YAxis /> </mvvmCharting:SeriesChart.YAxis> </mvvmCharting:SeriesChart>
（更多使用Sample見專案里的Demo工程）
（對UWP的支持將很快加入）
（歡迎批評指正，歡迎提交bug）
