一、概述

本文描述采用C#語言訪問控制Tektronix TBS 2000B 系列示波器，介面協議采用NI-VISA，

最近一個專案需要和一款示波器進行通信，需要對示波器進行一些簡單控制并獲取到波形資料，經過一段時間研究，大致了解了相關操作，因為發現相關資料不是很多，所以把我了解的相關知識和大家分享一下，文末將提供本文涉及的相關檔案、代碼、安裝程式的下載地址，

正常情況下，我們如果需要和一個設備進行通信，首先需要知道PC通過什么方式和設備進行連接，通信協議是什么，由于作業需要和很多設備進行過連接，常用的連接方式主要有：網路連接、串口連接、USB介面連接等；通信協議都是自定義的協議文本，本來以為這個專案首先得需要搞清楚示波器的通信協議，然后才能進行下一步開發，在官方網站下載了一些編程資料，發現該設備是可以通過VISA進行連接的，那什么是VISA呢？VISA是由National Instruments公司牽頭，聯合一些設備制造廠商共同指定的一個通用設備連接標準，不管設備通過何種方式進行連接，只要符合VISA規范就可以通過該標準協議進行連接，而NI-VISA就是NI公司實作的一個協議，通過這個協議介面，我們不用直接和設備進行通信，只需要通過NI-VISA提供的介面就可以訪問設備，而常用的介面非常簡單，主要就是OPEN、WRITE、READ等幾個命令，符合規范的設備都會公開一份SCPI指令集的檔案，只要仔細閱讀該檔案就可以實作設備的控制，在整個專案程序中，我僅僅通過幾個官方網站下載的檔案就完成專案開發，幾乎沒有什么障礙，在此不得不感慨我們的制造業和發達國家相比確實有很大差距，我們就缺少這樣標準性的東西，什么事情都得從底層做起，很不科學，要是那些巨頭們肯做一些這方面的作業就太好了，比做什么買菜、賣魚的APP有意義得多了，

二、連接

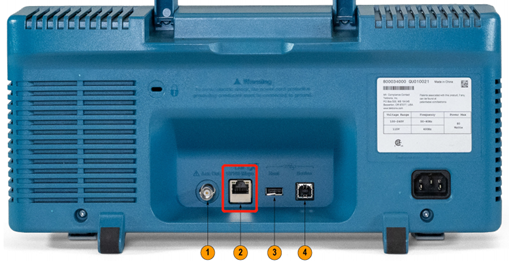

示波器通過網路介面和PC進行連接

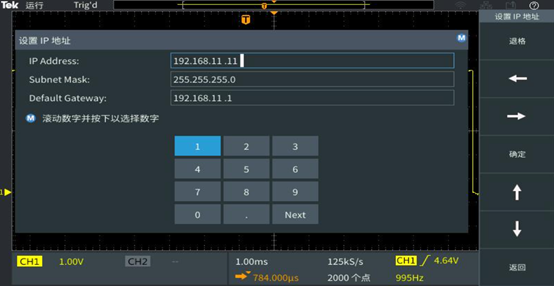

配置示波器IP和PC在同一個網段，例如：192.168.11.11，在設定時注意IP內不要有0，然后在PC上先ping一下，看能否ping通，

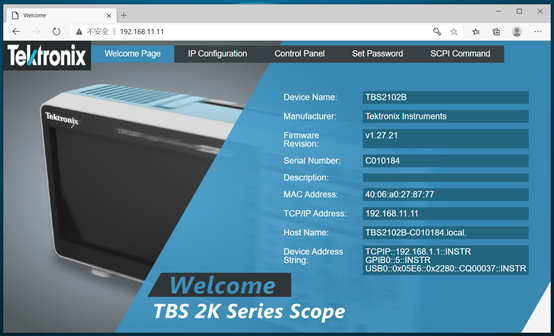

如果能ping通就在瀏覽器輸入http://192.168.11.11看能否打開示波器主頁，確認SCPI指令可以運行，

三、安裝驅動

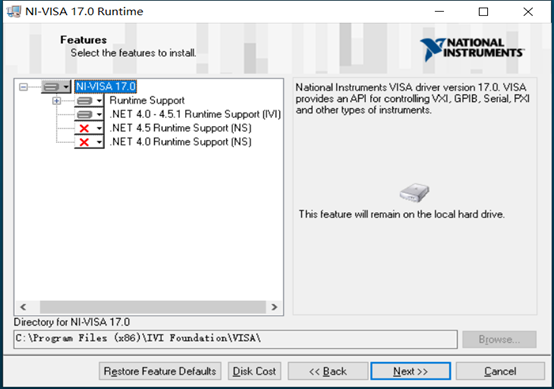

運行NI-VISA Runtime安裝程式，選中運行時基礎包和.NET支持包，

.NET支持包選.NET 4.0-4.5.1 Runtime Support(IVI)，不選.NET XX Runtime Support(NS)，NS的包是老版本，

安裝完成后形成兩個包：Ivi.Visa和NationalInstruments.Visa

其中Ivi.Visa有兩個版本：

32位位置：C:\Program Files (x86)\IVI Foundation\VISA\Microsoft.NET\Framework32\v2.0.50727\VISA.NET Shared Components 5.8.0

64位位置：C:\Program Files\IVI Foundation\VISA\Microsoft.NET\Framework64\v2.0.50727\VISA.NET Shared Components 5.8.0

NationalInstruments.Visa位置：C:\Windows\Microsoft.NET\assembly\GAC_MSIL\NationalInstruments.Visa\v4.0_17.0.0.0__2eaa5af0834e221d

四、參考

新建VS工程，按上述地址添加Ivi.Visa和NationalInstruments.Visa兩個參考，Ivi.Visa的庫根據需要可以選32位或64位，

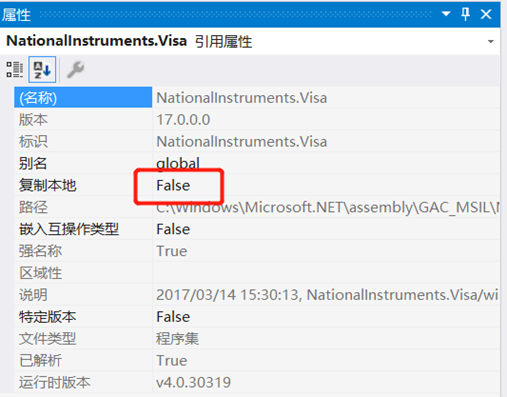

程式運行需要在目標機器安裝運行時，所以參考的庫不需要復制到專案檔案夾，

五、代碼

已經有網友把VISA介面呼叫進行了封裝，我直接使用了相關代碼，幾乎一字未改，相關代碼請查閱：https://www.cnblogs.com/cncc/p/7866899.html

連接代碼：

            string IP = this.txtIP.Text.Trim();

            string IpRegex = @"^((25[0-5]|2[0-4]\d|[01]?\d\d?)\.){3}(25[0-5]|2[0-4]\d|[01]?\d\d?)$";

            if (!Regex.IsMatch(IP, IpRegex))
            {
                MessageBox.Show("IP地址不正確！");
                return;
            }

            if (!PortUltility.OpenIPAddress(IP, out string fullAddress))
            {
                MessageBox.Show("未找到設備!");
                return;
            }

            try
            {
                _portOperatorBase = new LANPortOperator(fullAddress);
            }
            catch (Exception ex)
            {
                MessageBox.Show($"初始化設備失敗:{ex.Message}");
                return;
            }

            try
            {
                _portOperatorBase.Timeout = 2000;
                _portOperatorBase.Open();
            }
            catch (Exception ex)
            {
                MessageBox.Show($"連接設備失敗:{ex.Message}");
                return;
            }

            EnabledControls(true);
            MessageBox.Show("連接成功！");

View Code

寫指令一共有兩種，一種不需要回傳資料、一種需要回傳資料，下發了需要回傳資料的指令后才能進行讀取指令，否則就會讀取失敗，

讀寫指令如下：

        private void btnWrite_Click(object sender, EventArgs e)
        {
            string CmdStr = this.txtCommand.Text.Trim();


            try
            {
                _portOperatorBase.WriteLine(CmdStr);
                ShowLog($"[Write][{CmdStr}][Success]");
            }
            catch
            {
                ShowLog($"[Write][{CmdStr}][ERROR]");
            }
        }

        private void btnReadString_Click(object sender, EventArgs e)
        {
            try
            {
                var result = _portOperatorBase.Read();
                ShowLog($"[Read][{result}][{result.Length}]");
            }
            catch (IOTimeoutException)
            {
                ShowLog($"[Read][ERROR:Timeout]");
            }
            catch (Exception ex)
            {
                ShowLog($"[Read][Exception:{ex.Message}]");
            }
        }

View Code

核心代碼就這么多，剩下的就根據需要查詢SCPI指令表就可以了，

附錄、相關SCPI指令

以下指令僅適用于Tektronix TBS 2000B系列示波器，

(一)       基本指令
1.     身份
WRITE：*IDN?

READ：

(二)       設定
1.     默認設定
RECAll:SETUp FACtory

2.    通道控制
Select:CH<x> ON/OFF

3.    水平位置與比例
HORizontal:POSition?

HORizontal:POSition 10



HORizontal:SCAle?

400   單位是秒

HORizontal:SCAle 0.2



4.    垂直位置與比例
CH1:POSition？

CH1:POSition 1



CH1:SCAle?

CH1:SCAle 2.5



5.    觸發
模式

TRIGger:A:MODe?

NORMAL



觸發型別

TRIGger:A:TYPe?

EDGE



觸發源

TRIGger:A:EDGE:SOUrce CH1



耦合：

TRIGger:A:EDGE:COUPling g {DC|HFRej|LFRej|NOISErej}



斜率

TRIGger:A:EDGE:SLOpe {RISe|FALL}



觸發電平（當前）

TRIGger:A:LEVel?

2.0800

TRIGger:A:LEVel 3.5



觸發電平（指定通道）

TRIGger:A:LEVel:CH1?

2.0800

TRIGger:A:LEVel :CH1 3.5



(三)       控制
1.     設定/查詢作業型別
ACQuire:STOPAfter SEQuence

ACQuire:STOPAfter RUNSTOP

查詢：ACQuire:STOPAfter?

回傳最后一次設定的作業型別



2.    設定/查詢運行狀態
ACQuire:STATE？

0：Run或Single

1：Stop

設定：ACQuire:STATE ON/OFF



3.    查詢觸發狀態
TRIGger:STATE?

READY：等待觸發

SAVE：已經觸發



(四)       讀取資料
1.     設定資料來源（通道）
DATA:SOURCE CH1



2.    設定/讀取記錄寬度
HORizontal:RECOrdlength?

2000



3.    讀取波形資料寬度（僅讀取，觸發完成后有效）
WFMOutpre:RECOrdlength?

2000

4.    設定傳輸資料視窗
DATa:STARt 1    最小為1

DATa:STOP 2000

DATa:WIDth? 單個資料寬度（位元組數）默認為1，可以修改為2位元組，但高位始終為0



5.    資料讀取
CURVe?

Read（Bytes）：回傳指定長度的位元組資料【LENGTH= N+(STOP-STARt+1)+1】

資料為：幀頭（N位元組）+資料（STOP-STARt+1位元組）+幀尾（1位元組），

幀頭為:#（1位元組）+資料長度的長度（1位元組）+資料長度（1~9位元組）

幀尾為：\n

資料每個位元組表示一個波形高度值，采用補碼方式，即第一個位表示符號，范圍從-128~127

View Code

相關檔案、代碼下載：https://gitee.com/seabluescn/tksamples.git
