目錄
- 命令系統的基本元素
- 基本元素之間的關系
- 小試命令
- WPF的命令庫
- 命令引數
- 命令與Binding的結合
- 近觀命令
- ICommand介面與RoutedCommand
- 自定義Command
- 定義命令目標介面(IView )
- 定義命令(實作ICommand介面)
- 定義命令源(實作ICommandSource)
- 定義命令目標(實作IView介面)
- 使用自定義命令
- 參考資料
命令系統的基本元素
WPF的命令系統由幾個基本要素構成:
- 命令(Command):WPF的命令實際上就是實作了ICommand介面的類,平時使用最多的是RoutedCommand類,還可以使用自定義命令,
- 命令源(Command Source):即命令的發送者,是實作了ICommandSource介面的類,很多界面元素都實作了這個介面,如Button、Menultem、ListBoxltem等,
- 命令目標(Command Target):即命令將發送給誰,或者說命令將作用在誰身上,命令目標必須是實作了IInputElement介面的類,
- 命令關聯(Command Binding):負責把一些外圍邏輯與命令關聯起來,比如執行之前對命令是否可以執行進行判斷、命令執行之后還有哪些后續作業等,
基本元素之間的關系
基本元素之間的關系體現在使用命令的程序中,命令的使用大概分為如下幾步:
- 創建命令類:即獲得一個實作ICommand介面的類,命令與具體業務邏輯無關則使用WPF類別庫中的RoutedCommand類即可,與業務邏輯相關則需創建RoutedCommand(或者ICommand介面)的派生類,
- 宣告命令實體:使用命令時需要創建命令類的實體,一般情況下程式中某種操作只需要一個命令實體與之對應即可,程式中的命令多使用單件模式(Singletone Pattern),
- 指定命令的源:即指定由誰來發送這個命令,同一個命令可以有多個源,一旦把命令指派給命令源,那么命令源就會受命令的影響,各種控制元件發送命令的方法也不盡相同(如Buton是在單擊時發送命令、ListBoxltme雙擊時發送命令),
- 指定命令目標:命令目標并不是命令的屬性而是命令源的屬性,指定命令目標是告訴命令源向哪個組件發送命令,無論這個組件是否擁有焦點它都會收到這個命令,沒有為命令源指定命令目標則WPF系統認為當前擁有焦點的物件就是命令目標,
- 設定命令關聯:WPF命令需要CommandBinding在執行前來幫助判斷是不是可以執行、在執行后做一些事件來“打掃戰場”,
一旦某個UI組件被命令源“瞄上”,命令源就會不停地向命令目標“投石問路”,命令目標就會不停地發送出可路由的PreviewCanExecute和CanExecute附加事件,事件會沿著UI元素樹向上傳遞并被命令關聯所捕捉,命令關聯捕捉到這些事件后會把命令能不能發送實時報告給命令,
如果命令被發送出來并到達命令目標,命令目標就會發送PreviewExecuted和Executed兩個附加事件,這兩個事件也會沿著UI元素樹向上傳遞并被命令關聯所捕捉,命令關聯會完成一些后續的任務,對于那些與業務邏輯無關的通用命令,這些后續任務才是最重要的,
命令目標發出的PreviewCanExecute、CanExecute、PreviewExecuted和Executed這4個事件都是附加事件,是被CommandManager類“附加”給命令目標的,PreviewCanExecute和CanExecute的執行時機不由程式員控制,且執行頻率比較高,會給降低系統性能、引入比較難除錯的bug,

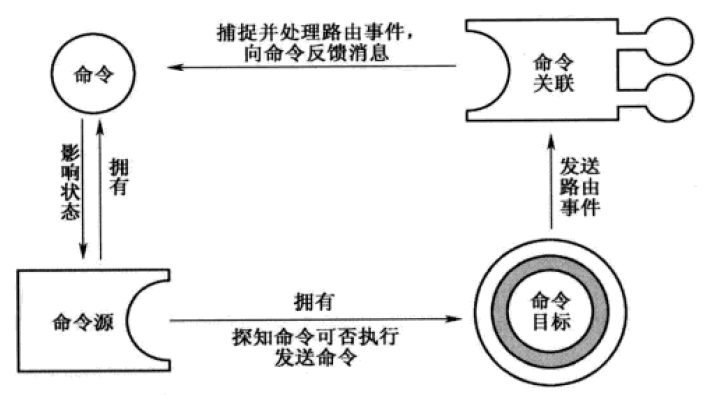

WPF命令系統基本元素的關系圖如下:

小試命令
定義一個命令,使用Button來發送這個命令,當命令送達TextBox時TextBox會被清空(如果TextBox中沒有文字則命令不可被發送),
XAML界面代碼如下:
<Window x:
xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
Title="MainWindow" Height="179.464" Width="438.393">
<StackPanel x:Name="stackPanel">
<Button x:Name="button1" Content="Send Command" Margin="5"/>
<TextBox x:Name="textBoxA" Margin="5,0" Height="100"/>
</StackPanel>
</Window>
C#后臺代碼如下:
public MainWindow()
{
InitializeComponent();
InitializeCommand();
}
//宣告并定義命令
private RoutedCommand clearCmd = new RoutedCommand("Clear",typeof(MainWindow));
private void InitializeCommand()
{
//把命令賦值給命令源(發送者)并指定快捷鍵
this.button1.Command=this.clearCmd;
this.clearCmd.InputGestures.Add(new KeyGesture(Key.C, ModifierKeys.Alt));
//指定命令目標
this.button1.CommandTarget = this.textBoxA;
//創建命令關聯
CommandBinding cb = new CommandBinding();
cb.Command = this.clearCmd;
//只關注與clearCmd相關的事件
cb.CanExecute += new CanExecuteRoutedEventHandler(cb_CanExecute);
cb.Executed += new ExecutedRoutedEventHandler(cb_Executed);
//把命令關聯安置在外圍控制元件上
this.stackPanel.CommandBindings.Add(cb);
}
//當探測命令是否可以執行時,此方法被呼叫
void cb_CanExecute(object sender, CanExecuteRoutedEventArgs e)
{
if (string.IsNullOrEmpty(this.textBoxA.Text))
{
e.CanExecute = false;
}
else
{
e.CanExecute = true;
}
// 避免繼續向上傳而降低程式性能
e.Handled = true;
}
//當命令送達目標后,此方法被呼叫
void cb_Executed(object sender, ExecutedRoutedEventArgs e)
{
this.textBoxA.Clear();
// 避免繼續向上傳而降低程式性能
e.Handled = true;
}
運行程式,在TextBox中輸入文字后Button在命令可執行狀態的影響下變為可用,此時單擊Buton 或者按Alt+C鍵,TextBox都會被清空,效果如下:

對于上面代碼有幾點需要注意的地方:
- 使用命令可以避免自己寫代碼判斷Button是否可用以及添加快捷鍵,
- RoutedCommand是一個與業務邏輯無關的類,只負責在程式中“跑腿”而并不對命令目標做任何操作,TextBox是由CommandBinding清空的,
- 因為CanExecute事件的激發頻率比較高,為了避免降低性能,在處理完后建議把e.Handled設為true,
- CommandBinding一定要設定在命令目標的外圍控制元件上,不然無法捕捉到CanExecute和Executed等路由事件,
WPF的命令庫
上面的例子中宣告定義了一個命令:
private RoutedCommand clearCmd = new RoutedCommand("Clear",typeof(MainWindow));
命令具有“一處宣告、處處使用”的特點,比如Save命令在程式的任何地方它都表示要求命令目標保存資料,微軟在WPF類別庫里準備了一些便捷的命令庫,這些命令庫包括:
- ApplicationCommands:提供一組標準的與應用程式相關的命令,參考ApplicationCommands,
- ComponentCommands:提供一組標準的與組件相關的命令,參考ComponentCommands,
- NavigationCommands:提供一組標準的與導航相關的命令,參考NavigationCommands,
- MediaCommands:提供一組標準的與媒體相關的命令,參考MediaCommands,
- EditingCommands:提供一組標準的與編輯相關的命令,參考EditingCommands,
它們都是靜態類,而命令就是用這些類的靜態只讀屬性以單件模式暴露出來的,如ApplicationCommands類的原始碼如下:
public static class ApplicationCommands
{
public static RoutedUICommand Cut { get; }
public static RoutedUICommand Stop { get; }
public static RoutedUICommand ContextMenu { get; }
public static RoutedUICommand Properties { get; }
public static RoutedUICommand PrintPreview { get; }
public static RoutedUICommand CancelPrint { get; }
public static RoutedUICommand Print { get; }
public static RoutedUICommand SaveAs { get; }
public static RoutedUICommand Save { get; }
public static RoutedUICommand Close { get; }
public static RoutedUICommand CorrectionList { get; }
public static RoutedUICommand Open { get; }
public static RoutedUICommand Help { get; }
public static RoutedUICommand SelectAll { get; }
public static RoutedUICommand Replace { get; }
public static RoutedUICommand Find { get; }
public static RoutedUICommand Redo { get; }
public static RoutedUICommand Undo { get; }
public static RoutedUICommand Delete { get; }
public static RoutedUICommand Paste { get; }
public static RoutedUICommand Copy { get; }
public static RoutedUICommand New { get; }
public static RoutedUICommand NotACommand { get; }
}
其他幾個命令庫也與之類似,標準命令不用自己宣告,直接使用命令庫即可,
命令引數
命令源一定是實作了ICommandSource介面的物件,而ICommandSource有一個屬性就是CommandPrameter,CommandPrameter就相當于命令里的“訊息”,
實作一個需求,當TextBox中沒有內容時兩個按鈕均不可用;當輸入文字后按鈕變為可用,單擊按鈕,ListBox會加入不同條目,
XAML代碼如下:
<Grid Margin="6">
<Grid.RowDefinitions>
<RowDefinition Height="24"/>
<RowDefinition Height="4"/>
<RowDefinition Height="24"/>
<RowDefinition Height="4"/>
<RowDefinition Height="24"/>
<RowDefinition Height="4"/>
<RowDefinition Height="*"/>
</Grid.RowDefinitions>
<!--命令和命令引數-->
<TextBlock Text="Name:" VerticalAlignment="Center" HorizontalAlignment="Left" Grid.Row="0"/>
<TextBox x:Name="nameTextBox" Margin="60,0,0,0" Grid.Row="0"/>
<Button Content="New Teacher" Command="New" CommandParameter="Teacher" Grid.Row="2"/>
<Button Content="New Student" Command="New" CommandParameter="Student" Grid.Row="4"/>
<ListBox x:Name="listBoxNewltems" Grid.Row="6"/>
</Grid>
<!--為表單添加CommandBinding-->
<Window.CommandBindings>
<CommandBinding Command="New" CanExecute="New_CanExecute" Executed="New_Executed"/>
</Window.CommandBindings>
CommandBinding的兩個事件處理器代碼如下:
private void New_CanExecute(object sender, CanExecuteRoutedEventArgs e)
{
if (string.IsNullOrEmpty(this.nameTextBox.Text))
{
e.CanExecute = false;
}
else
{
e.CanExecute = true;
}
}
private void New_Executed(object sender, ExecutedRoutedEventArgs e)
{
string name = this.nameTextBox.Text;
if (e.Parameter.ToString() == "Teacher")
{
this.listBoxNewltems.Items.Add(string.Format("New Teacher:{0},學而不厭、海人不倦,",name));
}
if (e.Parameter.ToString() == "Student")
{
this.listBoxNewltems.Items.Add(string.Format("New Student:{0},好好學習、天天向上,", name));
}
}
效果如下:

命令與Binding的結合
控制元件有很多事件可以進行各種各樣不同的操作,可控制元件只有一個Command屬性,而命令庫中卻有數十種命令,使用Binding可以使用Command屬性來呼叫多種命令,
例如,如果一個Buton所關聯命令有可能根據某些條件而改變,可以把代碼寫成這樣:
<Buton x:Name="dynamicCmdBtn" Command="{Binding Path=ppp,Source=sss}" Content="Command"/>
大多數命令按鈕都有相對應的圖示來表示固定的含義,日常作業中一個控制元件的命令一經確定就很少改變,
近觀命令
一般情況下,程式中使用與邏輯無關的RoutedCommand就足夠了,但為了使程式的結構更加簡潔(比如去掉外圍的CommandBinding和與之相關的事件處理器),常需要定義自己的命令,
接下來,先由剖析RoutedCommand入手,再創建自己的命令,
ICommand介面與RoutedCommand
WPF的命令是實作了ICommand介面的類,ICommand介面只包含兩個方法和一個事件:
- Execute方法:命令執行,或者說命令作用于命令目標之上,
- CanExecute方法:在執行之前用來探知命令是否可被執行,
- CanExecuteChanged事件:當命令可執行狀態發生改變時,可激發此事件來通知其他物件,
RoutedCommand在實作ICommand介面時,并未向Execute和CanExecute方法中添加任何邏輯,它是通用的、與具體業務邏輯無關的,
從外部來看,當一個命令到達命令目標后,具體是執行Copy還是Cut(即業務邏輯)不是由命令決定的,而是外圍的CommandBinding捕獲到命令目標受命令激發而發送的路由事件后在其Executed事件處理器中完成,
從內部分析,RoutedCommand類與命令執行相關的代碼簡化如下:
public class RoutedCommand : ICommand
{
//由lCommand繼承而來,僅供內部使用
private void ICommand.Execute(object parameter)
{
Execute(parameter, FilterInputElement(Keyboard.FocusedElement));
}
//新定義的方法,可由外部呼叫
//第一個引數向命令傳遞一些資料,第二個引數是命令的目標
public void Execute(object parameter, IInputElement target)
{
//命令目標為空,選定當前具有焦點的控制元件作為目標
if ((target != null) && !InputElement.IsValid(target))
{
throw new InvalidOperationException(SR.Get(SRID.Invalid_IInputElement, target.GetType()));
}
if (target == null)
{
target = FilterInputElement(Keyboard.FocusedElement);
}
//真正執行命令的邏輯
ExecuteImpl(parameter, target, false);
}
//真正執行命令的邏輯,僅供內部使用
private bool ExecuteImpl(object parameter, IInputElement target, bool userInitiated)
{
//..
UIElement targetUIElement = target as UIElement;
//..
ExecutedRoutedEventArgs args = new ExecutedRoutedEventArgs(this, parameter);
args.RoutedEvent = CommandManager.PreviewExecutedEvent;
if (targetUIElement != null)
{
targetUIElement.RaiseEvent(args, userInitiated);
}
//..
return false;
}
//另一個呼叫Executelmpl方法的函式,依序集級別可用
internal bool ExecuteCore(object parameter, IInputElement target, bool userInitiated)
{
if (target == null)
{
target = FilterInputElement(Keyboard.FocusedElement);
}
return ExecuteImpl(parameter, target, userInitiated);
}
}
從ICommand介面繼承來的Execute并沒有被公開(可以說是廢棄了),僅僅是呼叫新宣告的帶兩個引數的Execute方法,新的Execute方法會呼叫命令執行邏輯的核心——Executelmpl方法(Executelmpl是Execute Implement的縮寫),這個方法“借用”命令目標的RaiseEvent把RoutedEvent發送出去,事件會被外圍的CommandBinding捕獲到然后執行程式員預設的與業務相關的邏輯,
以ButtonBase為例,ButtonBase是在Click事件發生時發送命令的,而Click事件的激發是放在OnClick方法里,ButonBase的OnClick方法如下:
public class ButtonBase : ContentControl, ICommandSource
{
//激發Click路由事件,然后發送命令
protected virtual void OnClick()
{
RoutedEventArgs newEvent = new RoutedEventArgs(BuonBase.ClickEvent, this);
RaiseEvent(newEvent);
//呼叫內部類CommandHelpers的ExecuteCommandSource方法
MS.Internal.Commands.CommandHelpers.ExecuteCommandSource(this);
}
}
ButonBase 呼叫了一個.NET Framework內部類(這個類沒有向程式員暴露)CommandHelpers的ExecuteCommandSource方法,并把ButtonBase物件自己當作引數傳了進去,
ExecuteCommandSource方法實際上是把傳進來的引數當作命令源、呼叫命令源的ExecuteCore 方法(本質上是呼叫其Executelmpl方法)、獲取命令源的CommandTarget屬性值(命令目標)并使命令作用于命令目標之上,
CommandHelpers部分原始碼如下:
internal static class CommandHelpers
{
//..
internal static void ExecuteCommandSource(ICommandSource commandSource)
{
CriticalExecuteCommandSource(commandSource, false);
}
internal static void CriticalExecuteCommandSource(ICommandSource commandSource, bool userInitiated)
{
ICommand command = commandSource.Command;
if (command != null)
{
object parameter = commandSource.CommandParameter;
IInputElement target = commandSource.CommandTarget;
RoutedCommand routed = command as RoutedCommand;
if (routed != null)
{
if (target == null)
{
target = commandSource as IInputElement;
}
if (routed.CanExecute(parameter, target))
{
routed.ExecuteCore(parameter, target, userInitiated);
}
}
else if (command.CanExecute(parameter))
{
command.Execute(parameter);
}
}
}
}
自定義Command
“自定義命令”可以分兩個層次來理解:
- 第一個層次是指的是當WPF命令庫中沒有包含想要的命令時宣告定義自己的RoutedCommand實體,如定義一個名為Laugh的RoutedCommand實體,實際是對RoutedCommand的使用,
- 第二個層次是指實作ICommand介面、定義自己的命令并且把某些業務邏輯也包含在命令之中,真正意義上的自定義命令,
WPF自帶的命令源和CommandBinding就是專門為RoutedCommand而撰寫的,如果想使用自己的ICommand派生類就必須連命令源一起實作(即實作ICommandSource介面),需要根據專案的實際情況進行權衡,
下面自定義一個名為Clear的命令,當命令到達命令目標的時候先通過命令目標的IsChanged屬性判斷命令目標的內容是否已經被改變,如果已經改變則命令可以執行,命令的執行會直接呼叫命令目標的Clear方法、驅動命令目標以自己的方式清除資料(同時改變IsChanged屬性值),
命令直接在命令目標上起作用,而不像RoutedCommand那樣先在命令目標上激發出路由事件等外圍控制元件捕捉到事件后再“翻過頭來”對命令目標加以處理,
定義命令目標介面(IView )
在程式中定義這樣一個介面:
public interface IView
{
//屬性
bool IsChanged{get; set;}
//方法
void SetBinding();
void Refresh();
void Clear();
void Save();
//...
}
要求每個需要接受命令的組件都必須實作這個介面,確保命令可以成功地對它們執行操作,
定義命令(實作ICommand介面)
接下來實作ICommand介面,創建一個專門作用于IView派生類的命令:
//自定義命令
public class ClearCommand : ICommand
{
//當命令可執行狀態發送改變時,應當被激發
public event EventHandler CanExecuteChanged;
//用來判斷命令是否可以執行
public bool CanExecute(object parameter)
{
bool canExecute = false;
IView view = parameter as IView;
if (view != null)
{
canExecute = view.IsChanged;
}
return canExecute;
}
//命令執行時,帶有與業務相關的Clear邏輯
public void Execute(object parameter)
{
IView view = parameter as IView;
if (view != null)
{
view.Clear();
}
}
}
命令實作了ICommand介面并繼承了CanExecuteChanged事件、CanExecute方法和Execute方法,在實作CanExecute方法和Execute方法時將唯一的引數作為命令的目標:
- Execute方法中,如果目標是IView介面的派生類則呼叫其Clear方法(把業務邏輯引入了命令的Execute方法中),
- CanExecute方法中,如果目標是IView介面的派生類則回傳其IsChanged屬性值(根據專案需求定義),
定義命令源(實作ICommandSource)
WPF命令系統的命令源是專門為RoutedCommand準備的并且不能重寫,所以只能通過實作ICommandSource介面來創建自己的命令源,代碼如下:
//自定義命令源
public partial class MyCommandSource : UserControl, ICommandSource
{
// 繼承自ICommand的3個屬性
public ICommand Command { get; set; }
public object CommandParameter { get; set; }
public IInputElement CommandTarget { get; set; }
//建構式
public MyCommandSource()
{
//命令重繪的時機
CommandManager.RequerySuggested += RequeryCanExecute;
//如果初次重繪不及時,可在此手動呼叫一次
RequeryCanExecute(null, null);
}
//在組件被單擊時連帶執行命令
protected override void onm ouseLeftButtonDown(MouseButtonEventArgs e)
{
base.OnMouseLeftButtonDown(e);
if (this.CommandTarget != null)
{
if (this.Command.CanExecute(CommandTarget))
{
this.Command.Execute(CommandTarget);
}
}
}
//查詢并顯示命令目標的可執行狀態,顯示方式根據實際需求定義
private void RequeryCanExecute(object sender, EventArgs e)
{
if (this.CommandTarget != null)
{
if (this.Command.CanExecute(CommandTarget))
{
this.Background = System.Windows.Media.Brushes.Green;
}
else
{
this.Background = System.Windows.Media.Brushes.Orange;
}
}
}
}
ICommandSource介面只包含Command、CommandParameter和CommandTarget三個屬性,三個屬性之間的關系取決于實作,
在本例中,CommandParameter完全沒有被用到,而CommandTarget被當作引數傳遞給了Command的Execute、CanExecute方法,在控制元件被左單擊時執行命令,
定義命令目標(實作IView介面)
ClearCommand專門作用于IView的派生類,合格的ClearCommand命令目標必須實作IView介面,
設計這種既有UI又需要實作介面的類可以先用XAML編輯器實作其UI部分再找到它的后臺C#代碼實作介面(WPF會自動為UI元素類添加partial關鍵字修飾),XAML代碼會被翻譯成類的一個部分,后臺代碼是類的另一個部分(甚至可以再多添加幾個部分),可以在后臺代碼部分指定基類或實作介面,最終這些部分會被編譯到一起,
組件的XAML部分如下:
<UserControl x:
xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml" Height="114" Width="200">
<Border CornerRadius="5" BorderBrush="GreenYellow" BorderThickness="2">
<StackPanel TextBoxBase.TextChanged="TextBoxBase_TextChanged">
<TextBox x:Name="textBox1" Margin="5"/>
<TextBox x:Name="textBox2" Margin="5,0"/>
<TextBox x:Name="textBox3" Margin="5"/>
<TextBox x:Name="textBox4" Margin="5,0"/>
</StackPanel>
</Border>
</UserControl>
組件的后臺代碼部分如下:
public partial class MniView : UserControl, IView
{
public MniView()
{
InitializeComponent();
}
//繼承自IView的成員們
public bool IsChanged { get; set; }
public void SetBinding(){}
public void Refresh(){}
public void Save() {}
/// <summary>
/// 用于清除內容的業務邏輯
/// </summary>
public void Clear()
{
this.textBox1.Clear();
this.textBox2.Clear();
this.textBox3.Clear();
this.textBox4.Clear();
IsChanged = false;
}
private void TextBoxBase_TextChanged(object sender, TextChangedEventArgs e)
{
IsChanged = true;
}
}
當Clear方法被呼叫的時候,它的幾個TextBox會被清空,
使用自定義命令
把自定義命令、命令源、命令目標集成起來,表單的XAML代碼如下:
<Window x:
xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
xmlns:local="clr-namespace:WpfApp"
Title="MainWindow" Height="171.464" Width="297.06">
<StackPanel>
<local:MyCommandSource x:Name="ctrlClear">
<TextBlock Text="清除" Margin="10" Width="80" FontSize="16" TextAlignment="Center" Background="LightGreen"/>
</local:MyCommandSource>
<local:MniView x:Name="mniView1" />
</StackPanel>
</Window>
本例中使用簡單的文本作為命令源的顯示內容,用OnMouseLeftButtonDown的方法來執行命令,需要根據顯示內容的種類適當更改激發命令的方法,如使用按鈕時應該捕獲button的Click事件并在事件處理器中執行方法(Mouse事件會被Button吃掉),
后臺C#代碼:
public partial class MainWindow : Window
{
public MainWindow()
{
InitializeComponent();
//宣告命令并使命令源和目標與之關聯
ClearCommand clearCommand = new ClearCommand();
this.ctrlClear.Command = clearCommand;
this.ctrlClear.CommandTarget = mniView1;
}
}
首先創建了一個ClearCommand實體并把它賦值給自定義命令源的Command屬性(正規的方法應該是把命令宣告為靜態全域的地方供所有物件呼叫),自定義命令源的CommandTarget屬性目標是MiniView的實體,
運行程式,在TextBox里輸入然后再單擊清除控制元件,效果如下圖:

參考資料
WPF學習之深入淺出話命令
【WPF】Command 自定義命令
WPF 的命令的自動重繪時機
轉載請註明出處,本文鏈接:https://www.uj5u.com/net/266879.html
標籤:.NET技术
