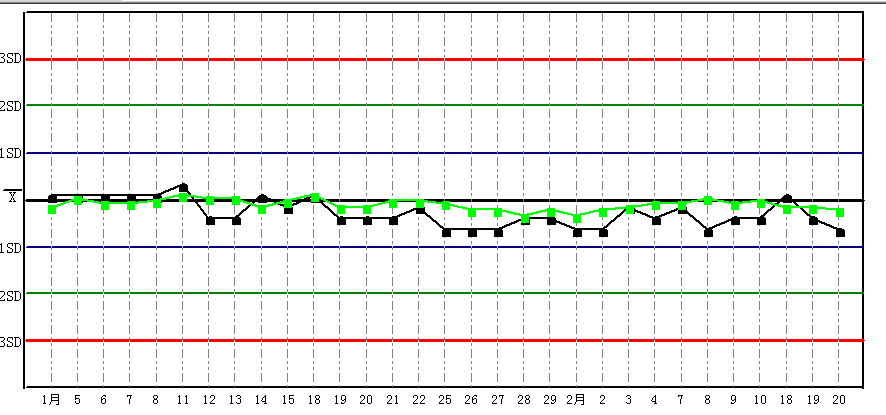

想達到下圖的效果，主要是Y軸的格式化，x軸為時間，y軸中x為正常范圍，如20，如波動為0.5，1sd就是 20.5，2sd就是21，依次類推，
目前問題，積分不多，望搞過的大佬給指點指點；
1、Y軸本身為各種數值，如何呈現這種效果的
2、X軸用的是日期，年月日這種，如何呈現這種效果；

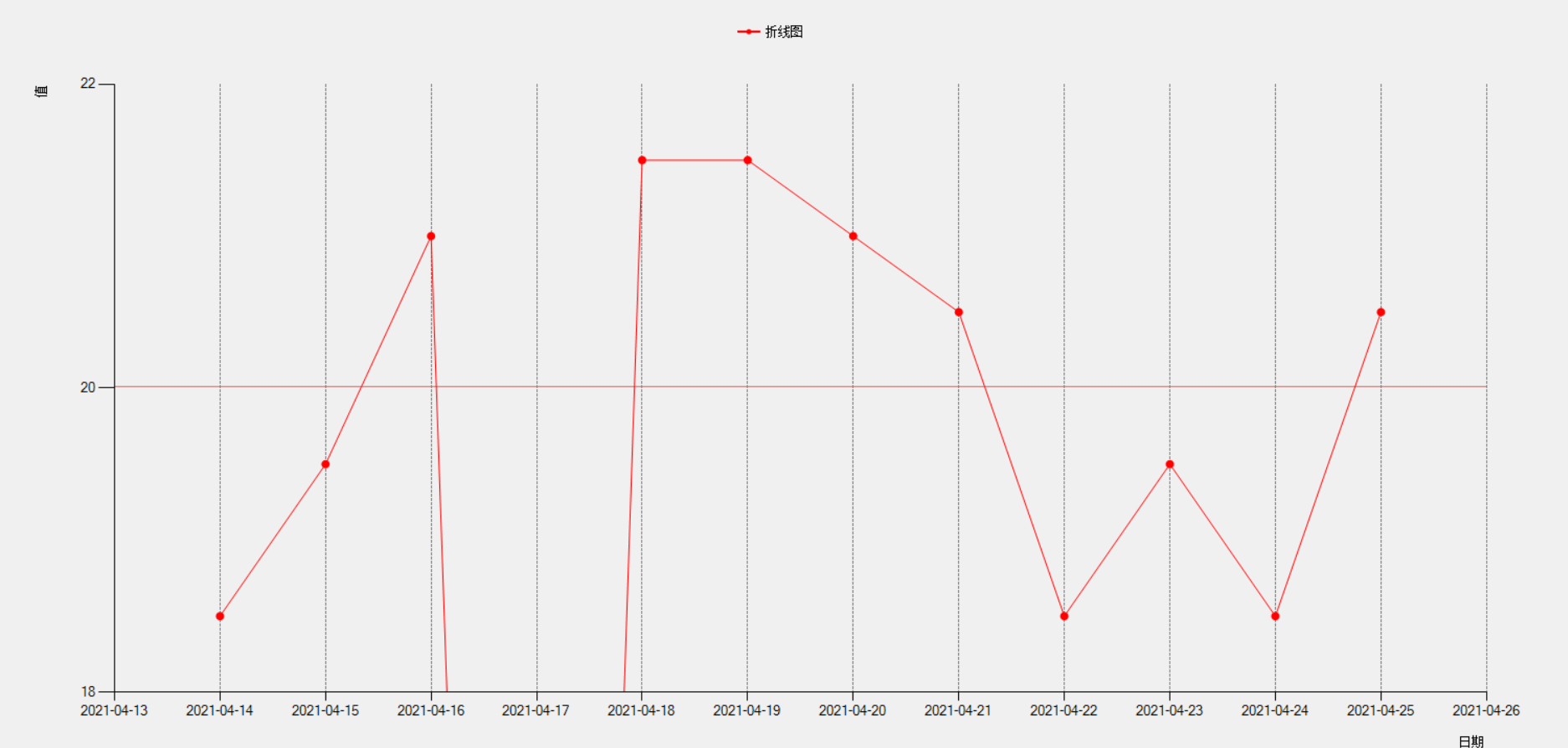

目前達到的效果：
后臺代碼：
private void LoadForm()
{
chart1.Series.Clear();
ChartHelper.AddSeries(chart1, "折線圖", SeriesChartType.Line, Color.Red, Color.Red);
ChartHelper.SetTitle(chart1, "折線圖", new Font("微軟雅黑", 12), Docking.Bottom, Color.Black);
ChartHelper.SetStyle(chart1, Color.Transparent, Color.White);
ChartHelper.SetLegend(chart1, Docking.Top, StringAlignment.Center, Color.Transparent, Color.Black);
ChartHelper.SetXY(chart1, "日期", "值", StringAlignment.Far, Color.Black, Color.Black, AxisArrowStyle.None, 1, 2);
//網格這是
ChartHelper.SetMajorGrid(chart1, Color.Gray, 1, 0.5, ChartDashStyle.Dash, ChartDashStyle.NotSet);
//標記點設定
chart1.Series[0].MarkerSize = 8;//標記點大小
chart1.Series[0].MarkerStyle = MarkerStyle.Circle; //標記點型別
//提示
chart1.Series[0].ToolTip = "線：#SER\nx: #VALX\ny:#VALY";
//Y軸最大值和最小值
chart1.ChartAreas[0].AxisY.Maximum = 22;
chart1.ChartAreas[0].AxisY.Minimum = 18;
chart1.ChartAreas[0].AxisY.ArrowStyle = AxisArrowStyle.None; //箭頭樣式
//系結值
chart1.Series["折線圖"].Points.DataBind(listDemo.AsEnumerable(), "StartDate", "ValueInt", "");
//設定警戒線
double max = 20;
StripLine stripMax = new StripLine();
//stripMax.Text = string.Format("最大：{0:F}", max);//展示文本
stripMax.Font = new Font("宋體", 20);//文本字體
stripMax.BackColor = Color.FromArgb(208, 109, 106);//背景色
stripMax.Interval = 0;//間隔
stripMax.IntervalOffset = max;//偏移量
stripMax.StripWidth = 0.01;//線寬
// stripMax.ForeColor = Color.White;//前景色
//stripMax.TextAlignment = StringAlignment.Near;//文本對齊方式
//
chart1.ChartAreas[0].AxisY.StripLines.Add(stripMax);//添加到ChartAreas中
stripMax = new StripLine();
stripMax.IntervalOffset = max + 0.5;
chart1.ChartAreas[0].AxisY.StripLines.Add(stripMax);//添加到ChartAreas中
}
List<Demo> listDemo = new List<Demo>();
private void InitData()
{
List<double> y = new List<double>() { 18.5, 19, 19.5, 20, 20.5, 21, 21.5 };
Random random = new Random();
for (int i = 0; i < 12; i++)
{
Demo demo = new Demo();
int index= random.Next(y.Count());
demo.ValueInt = y[index];
demo.StartDate = DateTime.Now.AddDays(i);
if (i == 3)
{
demo.ValueInt = 1;
}
listDemo.Add(demo);
}
//系結資料
}
uj5u.com熱心網友回復：
這玩意難么，沒大佬給指點指點么uj5u.com熱心網友回復：
你要的曲線圖實際上是多個曲線，好像是8個，其中6個是固定的應該代表最小上、下限，上、下限，最大上下限，還有就是你的帶資料的2條曲線，都是要單獨畫的，你現在才畫了一條線，另外你的3,4點的資料好像隨機的遠了吧，最好除錯下看你的值是多少？uj5u.com熱心網友回復：

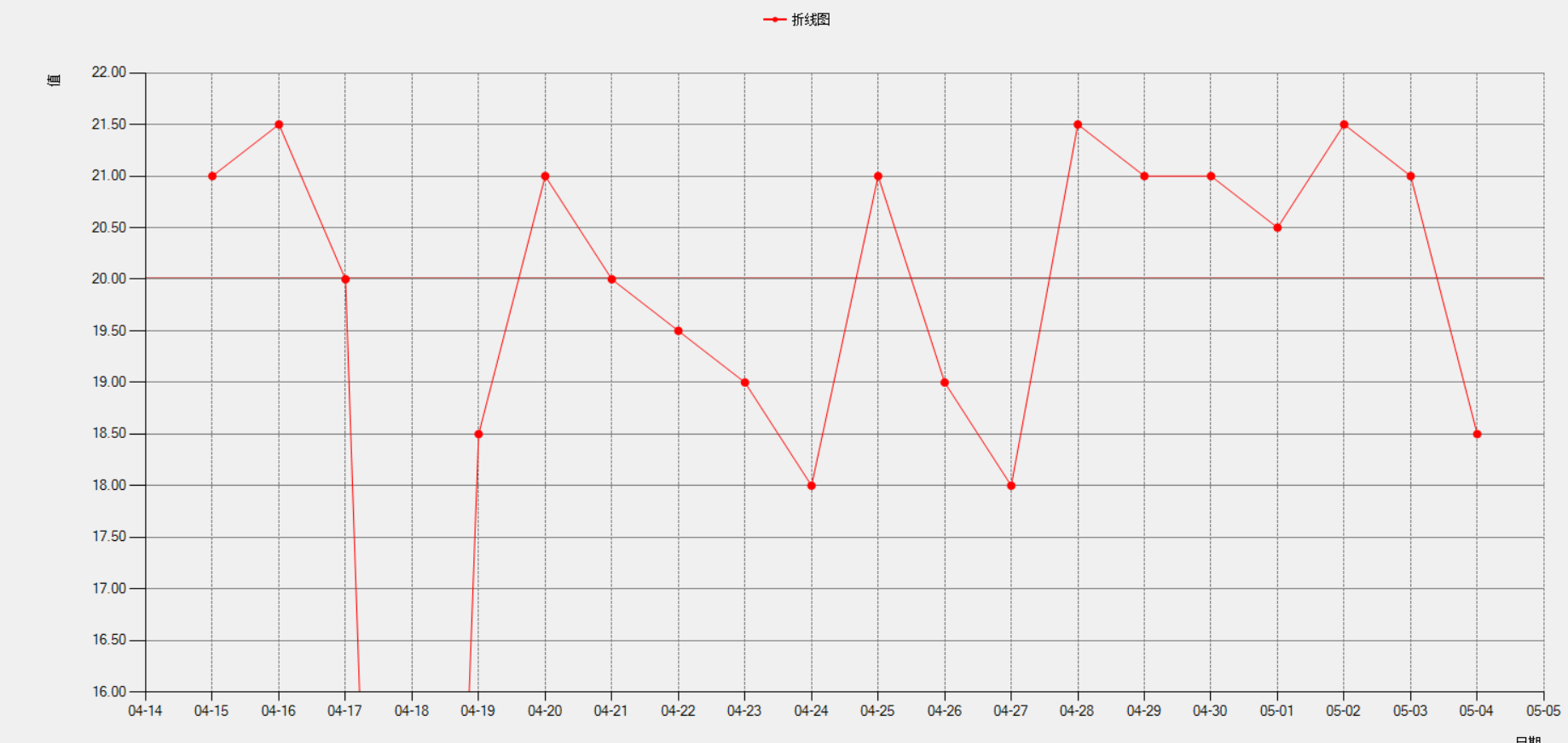

那是兩條，大哥，3那個點是我故意設定 的，現在已經能達到這種效果了，但是還是不理想啊
uj5u.com熱心網友回復：

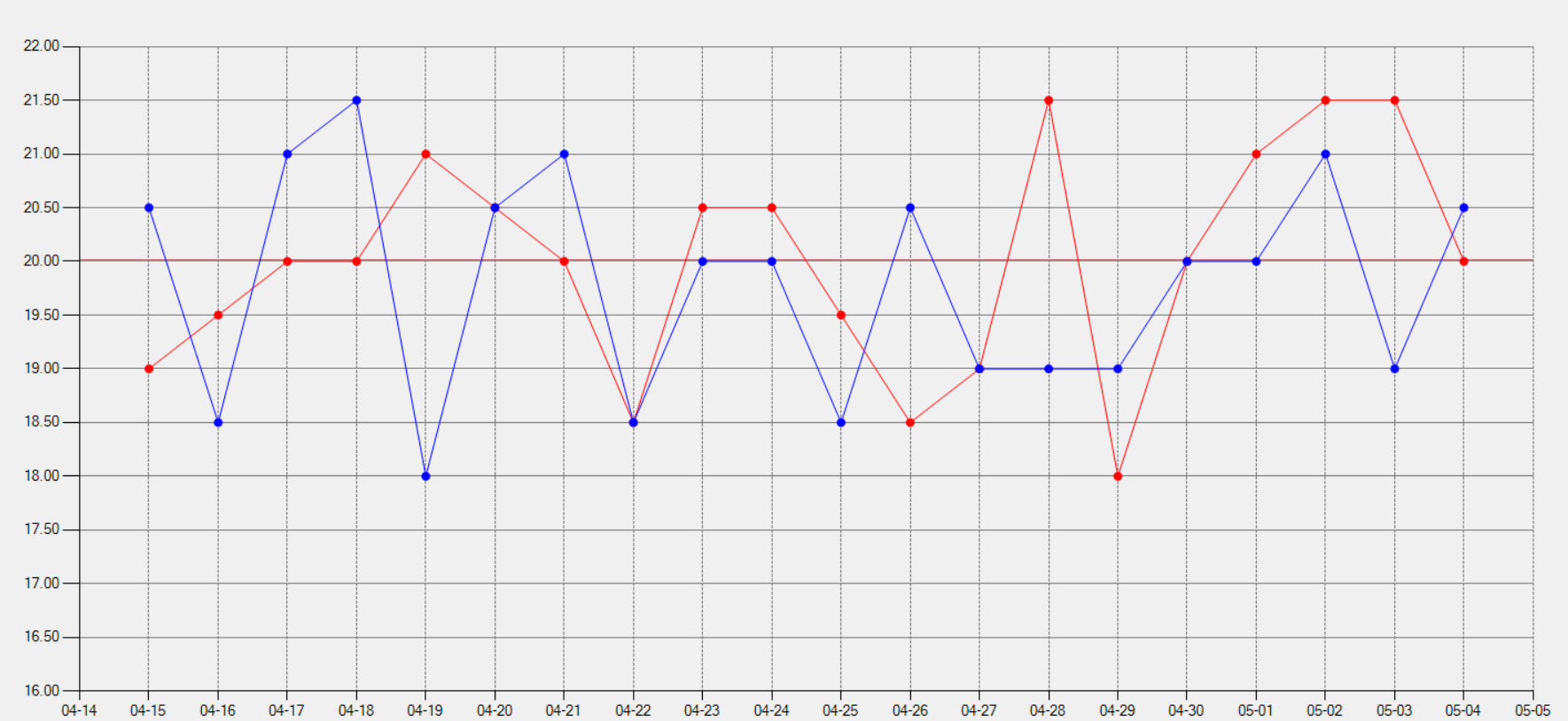

提供兩條資料就是這了，現在要解決的是X軸和Y軸格式化的問題了，哈哈
