在 OpenXML 的顏色畫刷填充，有特殊的填充是 GrpFill 屬性，對應 OpenXML SDK 定義的 DocumentFormat.OpenXml.Drawing.GroupFill 型別

本文屬于 OpenXML 系列博客，前后文請參閱 Office 使用 OpenXML SDK 決議檔案博客目錄

在顏色畫刷的定義，如形狀的填充色，在形狀放入到組合里面時，可以讓形狀的顏色繼承組合的顏色，根據 ECMA 376 的 20.1.8.35 章檔案，通過 grpFill (Group Fill)屬性可以讓形狀等元素的畫刷繼承組合元素的畫刷，如下面檔案內容，下面檔案忽略很多代碼，只是作為例子

      <p:grpsp>
        <p:grpsppr>
          <a:solidfill>
            <a:srgbclr val="565656">
          </a:srgbclr></a:solidfill>
        </p:grpsppr>
        <p:sp>
          <p:sppr>
            <a:prstgeom prst="rect">
            <a:grpfill>
          </a:grpfill></a:prstgeom></p:sppr>
        </p:sp>
        <p:sp>
          <p:sppr>
            <a:prstgeom prst="rect">
            <a:solidfill>
               <a:srgbclr val="F6F656">
            </a:srgbclr></a:solidfill>
          </a:prstgeom></p:sppr>
        </p:sp>
      </p:grpsp>

可以看到在組合內有兩個矩形，其中第一個矩形的填充寫的是 <a:grpfill> 采用組合元素的填充，而組合元素的填充如下

          <a:solidfill>
            <a:srgbclr val="565656">
          </a:srgbclr></a:solidfill>

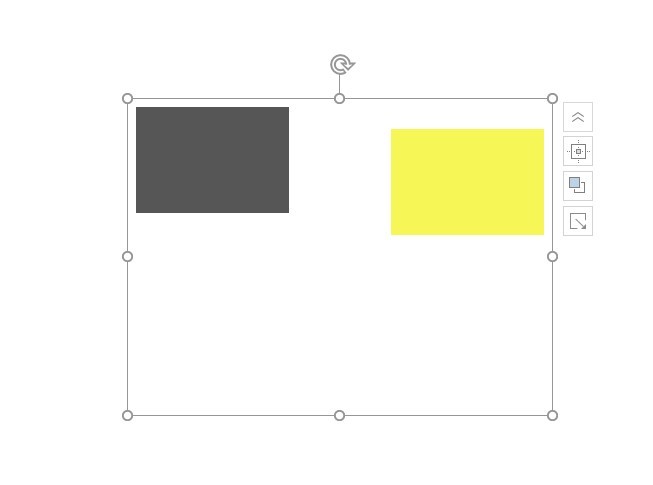

我以為大家都能看出 RGB 的值，因此就截圖此時的檔案從 PowerPoint 打開的界面，不標注每個矩形的顏色

可以看到左邊的矩形采用了 565656 的顏色，而另一個矩形采用自己定義的 F6F656 顏色，也就是說第一個矩形的顏色是從組合讀取的

使用 OpenXML SDK 讀取的代碼如下

        private static void ReadFill(Shape shape)
        {
            var shapeProperties = shape.ShapeProperties;
            if (shapeProperties == null)
            {
                return;
            }

            var groupFill = shapeProperties.GetFirstChild<groupfill>();
            if (groupFill != null)
            {
                // 如果是組合的顏色畫刷，那需要去獲取組合的
                var groupShape = shape.Parent as GroupShape;
                var solidFill = groupShape?.GroupShapeProperties?.GetFirstChild<solidfill>();

                Debug.Assert(solidFill?.RgbColorModelHex?.Val != null, "solidFill.RgbColorModelHex.Val != null");
                Console.WriteLine(solidFill.RgbColorModelHex.Val.Value);
            }
            else
            {
                var solidFill = shapeProperties.GetFirstChild<solidfill>();

                Debug.Assert(solidFill?.RgbColorModelHex?.Val != null, "solidFill.RgbColorModelHex.Val != null");
                Console.WriteLine(solidFill.RgbColorModelHex.Val.Value);
            }
        }

以上的測驗檔案和代碼放在 github 和 gitee 歡迎訪問

可以通過如下方式獲取本文的源代碼，先創建一個空檔案夾，接著使用命令列 cd 命令進入此空檔案夾，在命令列里面輸入以下代碼，即可獲取到本文的代碼

git init
git remote add origin https://gitee.com/lindexi/lindexi_gd.git
git pull origin c42f54305663193343be6c7f7da318a63cd1ce94

以上使用的是 gitee 的源，如果 gitee 不能訪問，請替換為 github 的源

git remote remove origin
git remote add origin https://github.com/lindexi/lindexi_gd.git

獲取代碼之后，進入 PptxDemo 檔案夾

那如果是放在組合的組合里面的元素呢？規則和 WPF 資源相同，越靠近元素的越優先，如下面檔案代碼，只有最上層的組合存在組合填充，在第二層組合里面沒有組合填充，此時的矩形將會使用最上層的組合的填充

 <p:grpsp>
   <p:grpsppr>
     <a:solidfill>
       <a:srgbclr val="565656">
     </a:srgbclr></a:solidfill>
   </p:grpsppr>
   <p:grpsp>
     <p:grpsppr>
       <!-- 沒有填充 -->
     </p:grpsppr>
     <p:sp>
       <p:sppr>
         <a:prstgeom prst="rect">
         <a:grpfill>
       </a:grpfill></a:prstgeom></p:sppr>
     </p:sp>
     <p:sp>
       <p:sppr>
         <a:prstgeom prst="rect">
         <a:solidfill>
           <a:srgbclr val="F6F656">
         </a:srgbclr></a:solidfill>
       </a:prstgeom></p:sppr>
     </p:sp>
   </p:grpsp>
   <p:sp>
     <!-- 賣萌的 -->
   </p:sp>
 </p:grpsp>

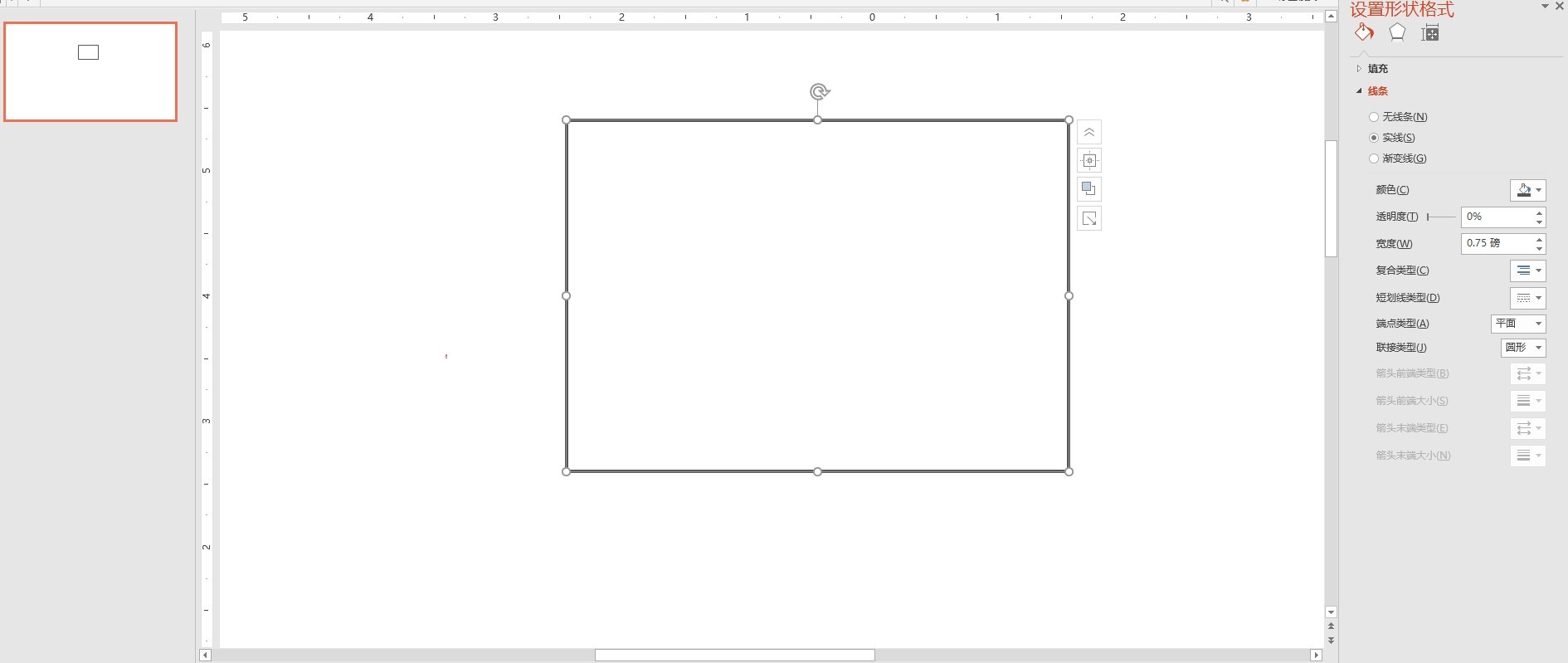

從 PowerPoint 打開的界面如下

修改一下邏輯，如下

        private static void ReadFill(Shape shape)
        {
            // 更多讀取畫刷顏色請看 [dotnet OpenXML 獲取顏色方法](https://blog.lindexi.com/post/Office-%E4%BD%BF%E7%94%A8-OpenXML-SDK-%E8%A7%A3%E6%9E%90%E6%96%87%E6%A1%A3%E5%8D%9A%E5%AE%A2%E7%9B%AE%E5%BD%95.html )

            var shapeProperties = shape.ShapeProperties;
            if (shapeProperties == null)
            {
                return;
            }

            var groupFill = shapeProperties.GetFirstChild<groupfill>();
            if (groupFill != null)
            {
                // 如果是組合的顏色畫刷，那需要去獲取組合的
                var groupShape = shape.Parent as GroupShape;
                var solidFill = groupShape?.GroupShapeProperties?.GetFirstChild<solidfill>();

                if (solidFill is null)
                {
                    // 繼續獲取組合的組合
                    while (groupShape!=null)
                    {
                        groupShape = groupShape.Parent as GroupShape;
                        solidFill = groupShape?.GroupShapeProperties?.GetFirstChild<solidfill>();

                        if (solidFill != null)
                        {
                            break;
                        }
                    }
                }

                Debug.Assert(solidFill?.RgbColorModelHex?.Val != null, "solidFill.RgbColorModelHex.Val != null");
                Console.WriteLine(solidFill.RgbColorModelHex.Val.Value);
            }
            else
            {
                var solidFill = shapeProperties.GetFirstChild<solidfill>();

                Debug.Assert(solidFill?.RgbColorModelHex?.Val != null, "solidFill.RgbColorModelHex.Val != null");
                Console.WriteLine(solidFill.RgbColorModelHex.Val.Value);
            }
        }

上面代碼在獲取到當前形狀的上一層組合，拿不到畫刷時，將會繼續嘗試去找組合的組合

以上代碼和測驗檔案放在 github 和 gitee 歡迎訪問

可以繼續在當前代碼倉庫里面輸入以下命令獲取

git pull origin f15fb418610fc95ac807289a4ea19343489daa2d

那如果元素沒有放入到組合呢？也就是某個形狀設定填充色采用繼承組合的畫刷，但是此形狀沒有在組合內，在 PowerPoint 的行為是此元素將丟失填充色，相當于沒有填充

如以下的檔案內容，有一個形狀使用了 grpFill 但是沒有放在組合里面

  <p:csld>
    <p:sptree>
      <p:sp>
        <p:nvsppr>
          <p:cnvpr id="2" name="Rectangle 1">
        </p:cnvpr></p:nvsppr>
        <p:sppr>
          <a:prstgeom prst="rect">
          <a:grpfill>
        </a:grpfill></a:prstgeom></p:sppr>
      </p:sp>
    </p:sptree>
  </p:csld>

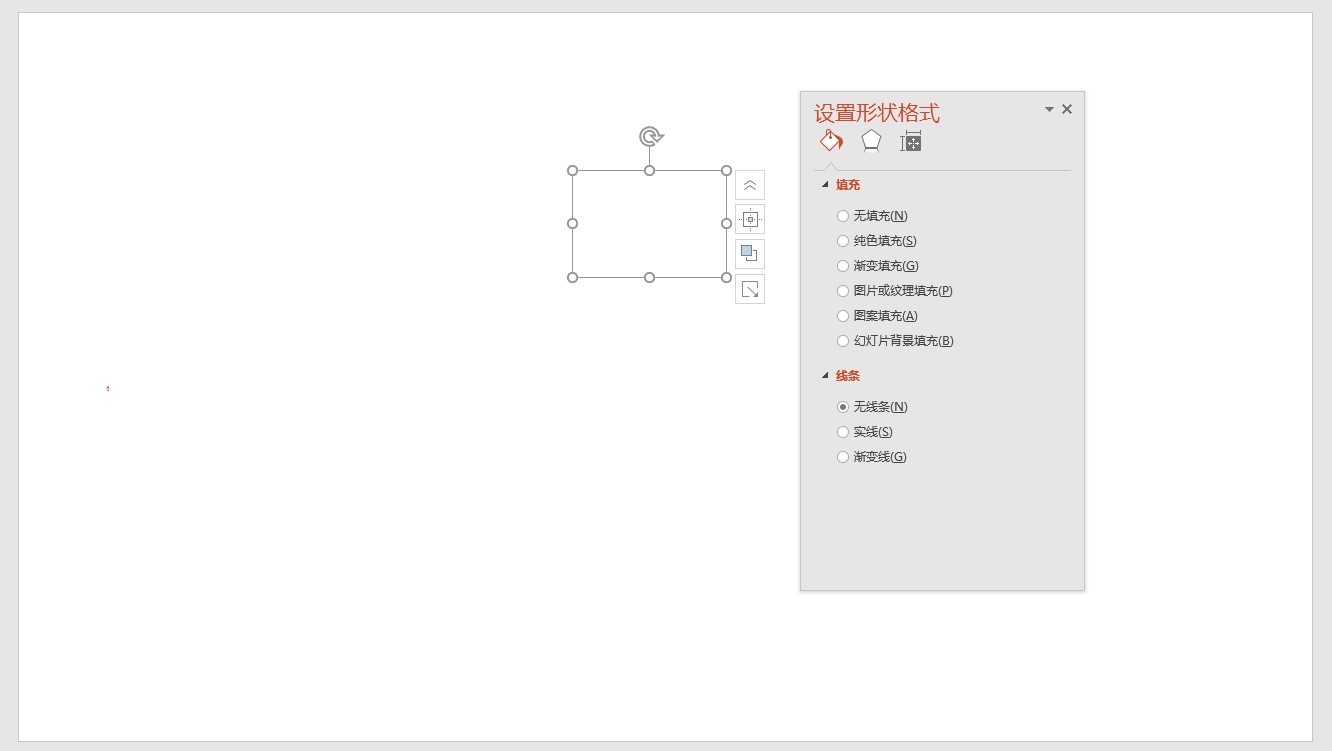

從 PPT 里打開可以看到此形狀是不可見的

咱使用代碼讀取的方法如下

static void ReadFill(Shape shape)
{
    // 更多讀取畫刷顏色請看 [dotnet OpenXML 獲取顏色方法](https://blog.lindexi.com/post/Office-%E4%BD%BF%E7%94%A8-OpenXML-SDK-%E8%A7%A3%E6%9E%90%E6%96%87%E6%A1%A3%E5%8D%9A%E5%AE%A2%E7%9B%AE%E5%BD%95.html )

    var shapeProperties = shape.ShapeProperties;
    if (shapeProperties == null)
    {
        return;
    }

    var groupFill = shapeProperties.GetFirstChild<groupfill>();
    if (groupFill != null)
    {
        // 如果是組合的顏色畫刷，那需要去獲取組合的
        var groupShape = shape.Parent as GroupShape;
        var solidFill = groupShape?.GroupShapeProperties?.GetFirstChild<solidfill>();

        if (solidFill is null)
        {
            // 繼續獲取組合的組合
            while (groupShape != null)
            {
                groupShape = groupShape.Parent as GroupShape;
                solidFill = groupShape?.GroupShapeProperties?.GetFirstChild<solidfill>();

                if (solidFill != null)
                {
                    break;
                }
            }
        }

        if (solidFill is null)
        {
            Console.WriteLine($"沒有顏色");
        }
        else
        {
            Debug.Assert(solidFill.RgbColorModelHex?.Val != null, "solidFill.RgbColorModelHex.Val != null");
            Console.WriteLine(solidFill.RgbColorModelHex.Val.Value);
        }
    }
    else
    {
        var solidFill = shapeProperties.GetFirstChild<solidfill>();

        Debug.Assert(solidFill?.RgbColorModelHex?.Val != null, "solidFill.RgbColorModelHex.Val != null");
        Console.WriteLine(solidFill.RgbColorModelHex.Val.Value);
    }
}

以上代碼和測驗檔案放在 github 和 gitee 歡迎訪問

可以繼續在當前代碼倉庫里面輸入以下命令獲取

git pull origin 20627e0deed86ea300a1c70a0066e7b15d98a9b9

更多請看 Office 使用 OpenXML SDK 決議檔案博客目錄
