dotnet OpenXML 文本洗掉線決議方法

本文來告訴大家如何決議讀取在 OpenXML 里面存放的文本洗掉線，本文使用 PowerPoint 作為例子來告訴大家如何讀取然后在 WPF 應用里面顯示

在開始之前，期望大家已了解如何在 dotnet 應用里面讀取 PPT 檔案，如果還不了解讀取方法，請參閱 C# dotnet 使用 OpenXml 決議 PPT 檔案

期望在閱讀本文之前，先閱讀 dotnet OpenXML 簡單聊聊 PPT 文本決議

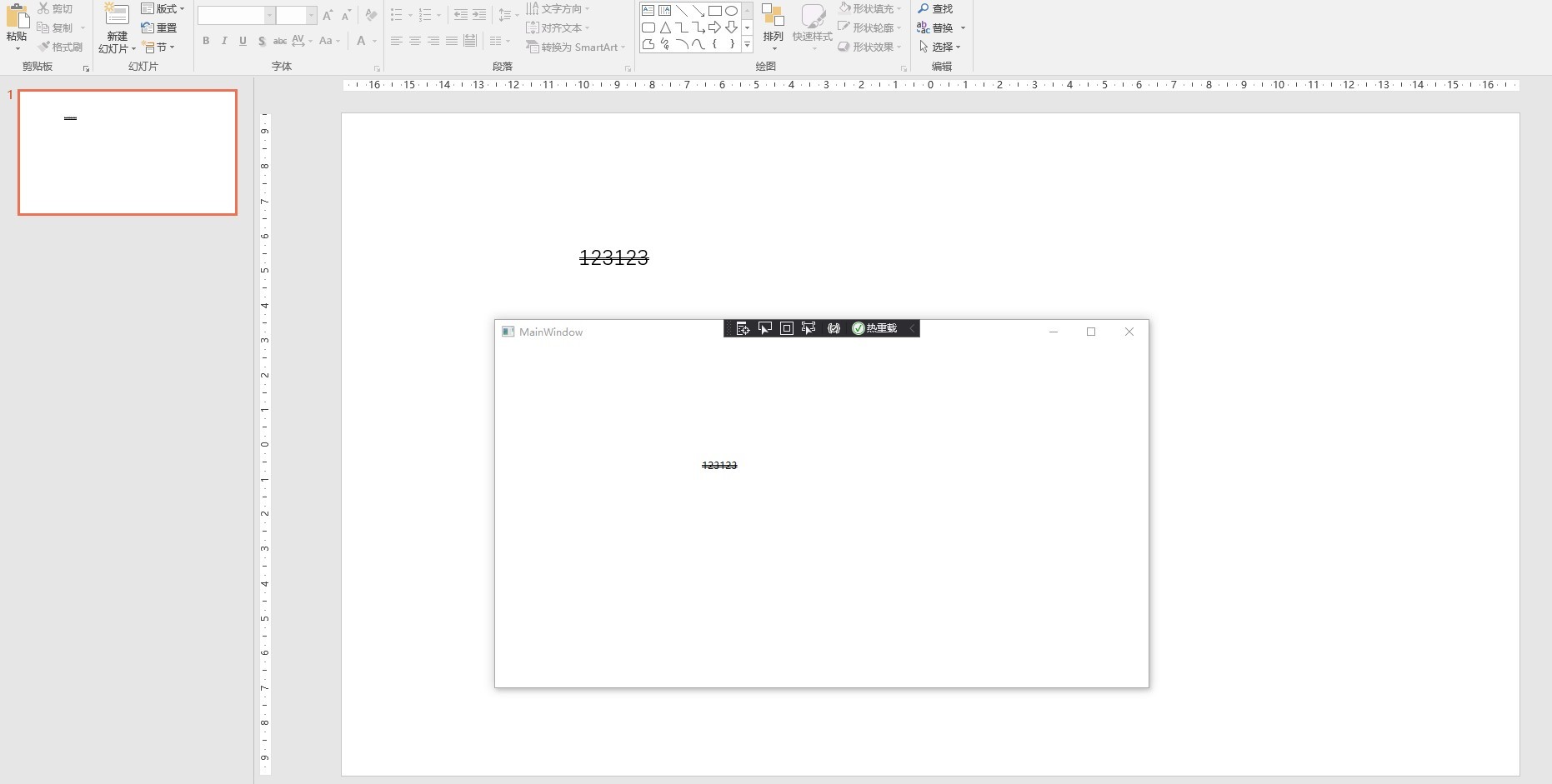

以下是本文效果

在 OpenXML 檔案，將文本的洗掉線放在了文本的 Run 屬性里面，大概內容如下

            <a:r>
              <a:rPr lang="en-US" altLang="zh-CN" strike="sngStrike" dirty="0" smtClean="0" />
              <a:t>123123</a:t>
            </a:r>

以上代碼的 strike 表示的就是洗掉線的內容，和 WPF 的設計不同的是，在 WPF 里面，無論是下劃線還是洗掉線等，都是屬于文本裝飾，但是在 PPT 里面，下劃線是下劃線，而洗掉線是洗掉線，同時下劃線和洗掉線的樣式也是特別多的

如洗掉線的 TextStrikeValues 的列舉，在 ECMA 376 的第 20.1.10.78 章可以了解到有單線條的洗掉線和雙線條的洗掉線，在 OpenXML 里面的列舉如下

  /// <summary>
  /// Text Strike Type
  /// </summary>
  public enum TextStrikeValues
  {
    /// <summary>
    /// Text Strike Enum ( No Strike ).
    /// <para>When the item is serialized out as xml, its value is "noStrike".</para>
    /// </summary>
    [EnumString("noStrike")]
    NoStrike,
    /// <summary>
    /// Text Strike Enum ( Single Strike ).
    /// <para>When the item is serialized out as xml, its value is "sngStrike".</para>
    /// </summary>
    [EnumString("sngStrike")]
    SingleStrike,
    /// <summary>
    /// Text Strike Enum ( Double Strike ).
    /// <para>When the item is serialized out as xml, its value is "dblStrike".</para>
    /// </summary>
    [EnumString("dblStrike")]
    DoubleStrike,
  }

下面開始在一個空 WPF 專案里面嘗試去讀取一個包含洗掉線文本的 PPT 檔案，然后將文本在界面渲染

在開始之前，先讀取 PPT 檔案，代碼如下

            var file = new FileInfo("Test.pptx");

            using var presentationDocument =
                DocumentFormat.OpenXml.Packaging.PresentationDocument.Open(file.FullName, false);

拿到第一個頁面

            var slide = presentationDocument.PresentationPart.SlideParts.First().Slide;

接著獲取文本元素的坐標

            var shape = slide.CommonSlideData.ShapeTree.GetFirstChild<Shape>();
            // 獲取坐標
            var offset = shape.ShapeProperties.Transform2D.Offset;
            var x = new Emu(offset.X);
            var y = new Emu(offset.Y);

以上的 EMU 是通過 dotnetCampus.OpenXMLUnitConverter 開源倉庫提供的，詳細請看 Office Open XML 的測量單位

獲取文本元素的文本內容，文本內容需要先讀取段落，接著再獲取文本屬性和文本

            // 讀取文本內容
            var textBody = shape.TextBody;

            // 讀取段落
            var paragraph = textBody.GetFirstChild<Paragraph>();

            // 讀取段落的文本
            var run = paragraph.GetFirstChild<Run>();

            // 讀取洗掉線
            var strike = run.RunProperties.Strike;

轉換為 WPF 的元素，代碼如下

            // 創建元素
            var textBlock = new TextBlock()
            {
                TextDecorations = strike.Value =https://www.cnblogs.com/lindexi/p/= TextStrikeValues.NoStrike? new TextDecorationCollection():TextDecorations.Strikethrough,
                Text = run.Text.Text,
                Margin = new Thickness()
                {
                    Left = x.ToPixel().Value,
                    Top = y.ToPixel().Value,
                }
            };

            Canvas.Children.Add(textBlock);

以上代碼的 Canvas 是放在 XAML 的控制元件，本文所有代碼放在github 和 gitee 歡迎訪問

可以通過如下方式獲取本文的源代碼，先創建一個空檔案夾，接著使用命令列 cd 命令進入此空檔案夾，在命令列里面輸入以下代碼，即可獲取到本文的代碼

git init
git remote add origin https://gitee.com/lindexi/lindexi_gd.git
git pull origin c7d8eb1b879f3e5ba418f8efba290081cd6263ae

以上使用的是 gitee 的源，如果 gitee 不能訪問，請替換為 github 的源

git remote remove origin
git remote add origin https://github.com/lindexi/lindexi_gd.git

獲取代碼之后，進入 Pptx 檔案夾

如果要支持雙洗掉線，可以使用如下代碼

            var textBlock = new TextBlock()
            {
                TextDecorations = strike.Value switch
                {
                    TextStrikeValues.NoStrike => new TextDecorationCollection(),
                    TextStrikeValues.SingleStrike => TextDecorations.Strikethrough,
                    TextStrikeValues.DoubleStrike => new TextDecorationCollection()
                    {
                        new TextDecoration(TextDecorationLocation.Strikethrough,new Pen(Brushes.Black,1), -1, TextDecorationUnit.Pixel, TextDecorationUnit.Pixel),
                        new TextDecoration(TextDecorationLocation.Strikethrough,new Pen(Brushes.Black,1), 1, TextDecorationUnit.Pixel, TextDecorationUnit.Pixel)
                    },
                    _ => throw new ArgumentException()
                },
                Text = run.Text.Text,
                Margin = new Thickness()
                {
                    Left = x.ToPixel().Value,
                    Top = y.ToPixel().Value,
                }
            };

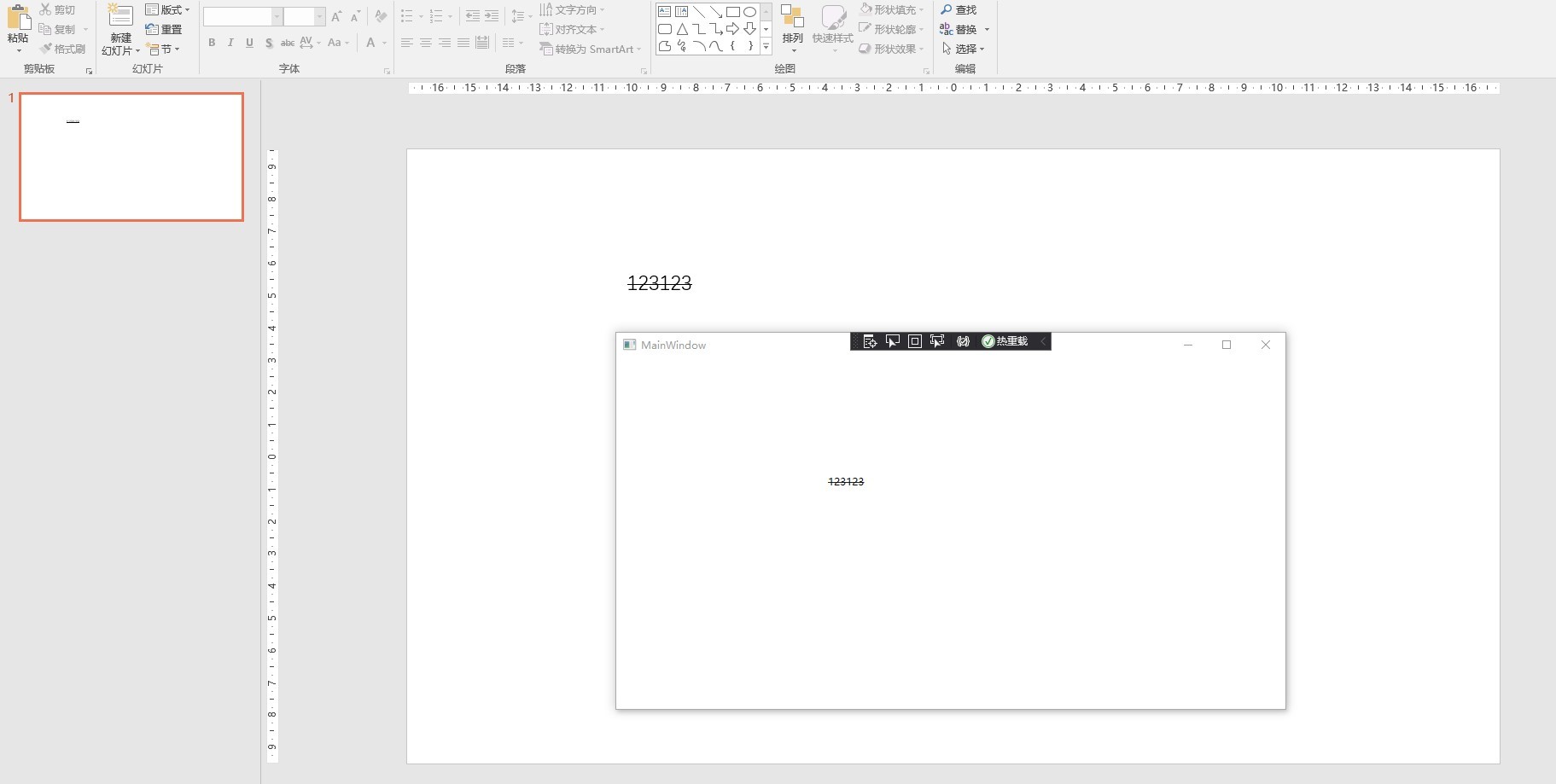

效果如下

更多請看 Office 使用 OpenXML SDK 決議檔案博客目錄
