dotnet OpenXML 讀取 PPT 形狀邊框定義在 Style 的顏色畫刷

接下來按照其他形狀的決議方法，讀取坐標和寬度高度，在界面顯示出來

            // 獲取坐標
            var offset = shapeProperties.Transform2D!.Offset!;
            var x = new Emu(offset.X!);
            var y = new Emu(offset.Y!);
            var extents = shapeProperties.Transform2D.Extents!;
            var width = new Emu(extents.Cx!);
            var height = new Emu(extents.Cy!);

            // 創建元素
            var rectangle = new Rectangle()
            {
                Margin = new Thickness(x.ToPixel().Value, y.ToPixel().Value, 0, 0),
                Width = width.ToPixel().Value,
                Height = height.ToPixel().Value,
                StrokeThickness = outlineWidth.ToPixel().Value,
                Stroke = new SolidColorBrush(color)
            };

            Canvas.Children.Add(rectangle);

以上代碼的 Canvas 是在 XAML 定義的，代碼如下

  <Grid>
    <Canvas x:Name="Canvas">
    </Canvas>
  </Grid>

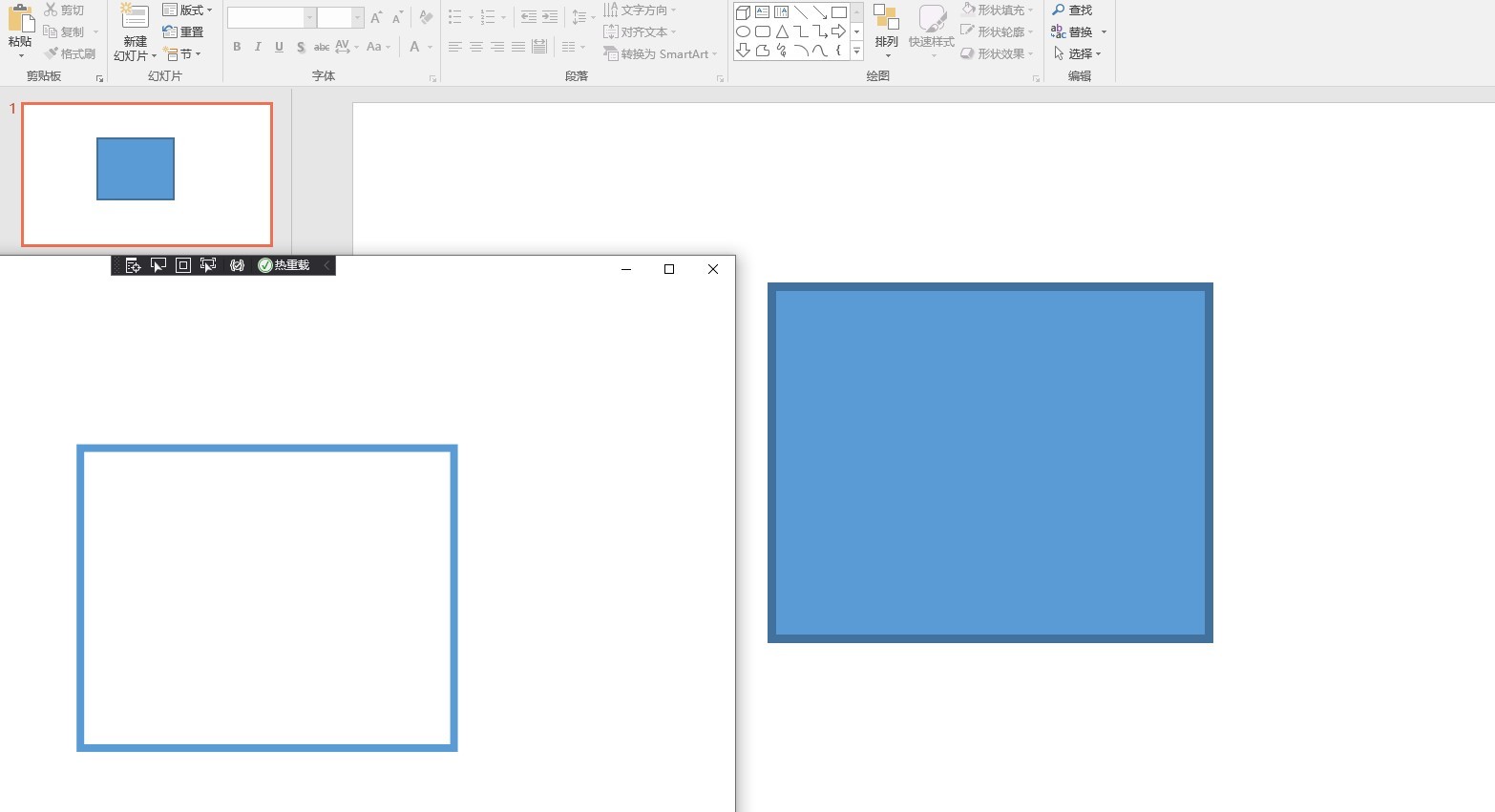

運行之后的效果如下

可以看到顏色其實有些差距，原因是以上使用的 SchemeColor 沒有加上顏色特效，在 PPTX 檔案定義的顏色代碼如下

      <a:schemeClr val="accent1">
        <a:shade val="50000" />
      </a:schemeClr>

通過 dotnet OpenXML 顏色變換 檔案可以了解到 Shade 是讓顏色變暗，使用如下代碼加上特效

            var shade = schemeColor.GetFirstChild<Shade>()!;// 讓顏色變暗
            color = ColorTransform.HandleShade(color, shade);

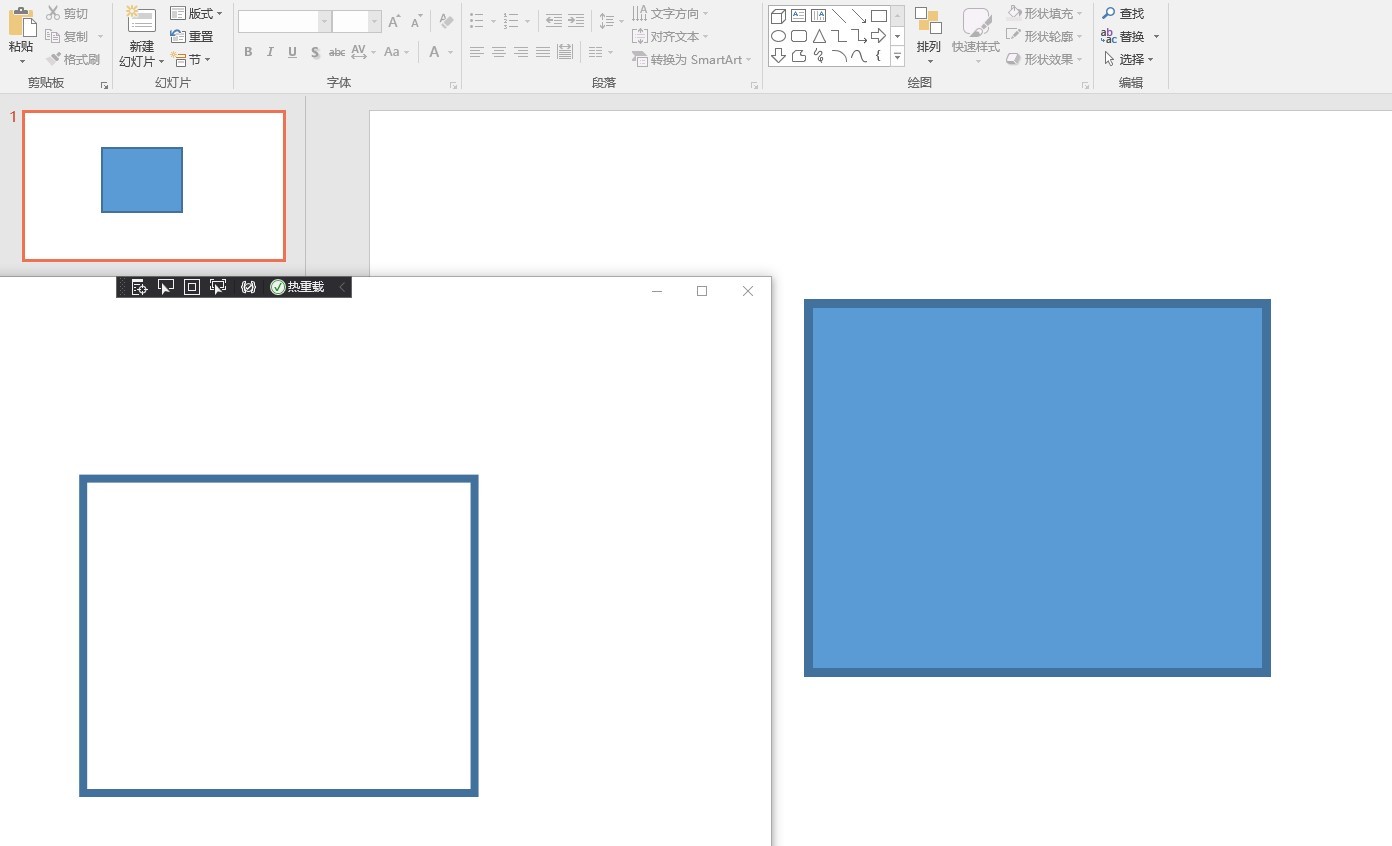

此時的效果如下

本文以上所有測驗檔案和代碼放在github 和 gitee 歡迎訪問

可以通過如下方式獲取本文的源代碼，先創建一個空檔案夾，接著使用命令列 cd 命令進入此空檔案夾，在命令列里面輸入以下代碼，即可獲取到本文的代碼

git init
git remote add origin https://gitee.com/lindexi/lindexi_gd.git
git pull origin d06378705fcc1a1ff19ea7d1f2544757fb0777c7

以上使用的是 gitee 的源，如果 gitee 不能訪問，請替換為 github 的源

git remote remove origin
git remote add origin https://github.com/lindexi/lindexi_gd.git

獲取代碼之后，進入 Pptx 檔案夾

雖然可以看到在 WPF 上的形狀的邊框顏色和在 PPT 上的形狀顏色是相同的，然而以上邏輯卻有漏洞在于以上是重新被定義了顏色，其實在 OpenXML 里面，按照的尋找屬性的規則和 WPF 的資源是相同的邏輯，按照最近原則讀取，也就是說讀取順序如下

• 形狀的 a:ln 定義的顏色
• 形狀的樣式的 a:lnRef 參考的主題的顏色
• 形狀繼承的樣式

以上的測驗檔案是屬于在形狀的 a:ln 沒有定義的顏色，而在形狀的樣式的 a:lnRef 里面定義的顏色，而且形狀參考樣式里面使用的是 <a:schemeClr val="phClr" /> 占位符顏色

如果在形狀的 a:ln 和形狀的樣式的 a:lnRef 沒有定義的顏色，只有在形狀的樣式的 a:lnRef 參考的主題的顏色，那么以上邏輯是不符合 OpenXML 定義的，或者說在形狀的 a:ln 沒有定義的顏色，而在形狀的樣式的 a:lnRef 里面有定義顏色，但是形狀的樣式的 a:lnRef 參考的主題的顏色不是 phClr （PlaceholderColor, a color used in theme definitions which means "use the color of the style"）的顏色

如以下的檔案內容

Slide1.xml:

<p:sp>
  <p:style>
    <a:lnRef idx="2">
      <a:schemeClr val="accent1" />
    </a:lnRef>
  </p:style>
</p:sp>

Theme1:

      <a:lnStyleLst>
        <a:ln w="6350" cap="flat" cmpd="sng" algn="ctr">
        </a:ln>
        <a:ln w="12700" cap="flat" cmpd="sng" algn="ctr">
          <a:solidFill>
            <a:srgbClr val="999999" />
          </a:solidFill>
          <a:prstDash val="solid" />
          <a:miter lim="800000" />
        </a:ln>
        <a:ln w="19050" cap="flat" cmpd="sng" algn="ctr">
        </a:ln>
      </a:lnStyleLst>

通過 <a:lnRef idx="2"> 可以了解到應該讀取的是 LineStyleList 的第二項（從1開始）的顏色

和第一份檔案不同的是，以上檔案定義的是 <a:srgbClr val="999999" /> 而不是 <a:schemeClr val="phClr" /> 顏色，也就是說在 Slide1.xml 定義的 <a:schemeClr val="accent1" /> 需要被忽略

變更之后的邏輯如下，先讀取參考，參閱 dotnet OpenXML 讀取形狀輪廓線條樣式序號超過主題樣式串列數 檔案的寫法

            var lineStyle = lineReference.Index!.Value;// idx="2"
            lineStyle--;
            // 獲取主題
            var slidePart = slide.SlidePart!;
            var themeOverride = slidePart.ThemeOverridePart?.ThemeOverride
                                ?? slidePart.SlideLayoutPart!.ThemeOverridePart?.ThemeOverride;
            FormatScheme? formatScheme = themeOverride?.FormatScheme;
            if (formatScheme is null)
            {
                formatScheme = slidePart.SlideLayoutPart!.SlideMasterPart!.ThemePart!.Theme!.ThemeElements!.FormatScheme;
            }
            var lineStyleList = formatScheme!.LineStyleList;
            var outlineList = lineStyleList!.Elements<Outline>().ToList(); // 其實，別用 ToList 的好，這里只是簡化邏輯
            Outline themeOutline;
            if (lineStyle > outlineList.Count)
            {
                themeOutline = outlineList[^1];
            }
            else
            {
                themeOutline = outlineList[(int)lineStyle];
            }

此時讀取到的 themeOutline 就是如下的 OpenXML 檔案內容

        <a:ln w="12700" cap="flat" cmpd="sng" algn="ctr">
          <a:solidFill>
            <a:srgbClr val="999999" />
          </a:solidFill>
          <a:prstDash val="solid" />
          <a:miter lim="800000" />
        </a:ln>

先獲取是否有定義 solidFill 的內容，如果有，那么繼續獲取里層顏色

var solidFill = themeOutline.GetFirstChild<SolidFill>()!;

在以上的檔案里面，是存在 SolidFill 內容的，因此上面代碼就不判斷空了

獲取里層的顏色，如果是 srgbClr （對應 OpenXML 的 RgbColorModelHex 型別）的話，那么計算顏色即可

            var solidFill = themeOutline.GetFirstChild<SolidFill>()!;
            var colorModelHex = solidFill.GetFirstChild<RgbColorModelHex>();
            if (colorModelHex is not null)
            {
            	// <a:srgbClr val="999999" />
                color = (Color)ColorConverter.ConvertFromString($"#{colorModelHex.Val!.Value}");
            }

而如果是讀取到 SchemeColor 而且是 PhColor 方式的顏色，那么依然按照上文的方式讀取形狀樣式里面的 LineReference 的顏色

    <a:lnRef idx="2">
      <a:schemeClr val="accent1">
        <a:shade val="50000" />
      </a:schemeClr>
    </a:lnRef>

讀取的邏輯如下

            var solidFill = themeOutline.GetFirstChild<SolidFill>()!;
            var colorModelHex = solidFill.GetFirstChild<RgbColorModelHex>();
            if (colorModelHex is not null)
            {
            }
            else
            {
                var themeSchemeColor = solidFill.GetFirstChild<SchemeColor>()!;
                if (themeSchemeColor.Val!.Value =https://www.cnblogs.com/lindexi/archive/2021/08/27/= SchemeColorValues.PhColor)
                {
                    // 讀取里層的顏色
                    var schemeColor = lineReference.GetFirstChild()!;
                    // 讀取 SchemeColor 方法請參閱如下檔案
                    // [dotnet OpenXML 如何獲取 schemeClr 顏色](https://blog.lindexi.com/post/dotnet-OpenXML-%E5%A6%82%E4%BD%95%E8%8E%B7%E5%8F%96-schemeClr-%E9%A2%9C%E8%89%B2.html )
                    var colorMap = slide.GetColorMap()!;
                    var colorScheme = slide.GetColorScheme()!;
                    var value = schemeColor.Val!.Value; // accent1
                    value = ColorHelper.SchemeColorMap(value, colorMap);
                    var actualColor = ColorHelper.FindSchemeColor(value, colorScheme)!; //

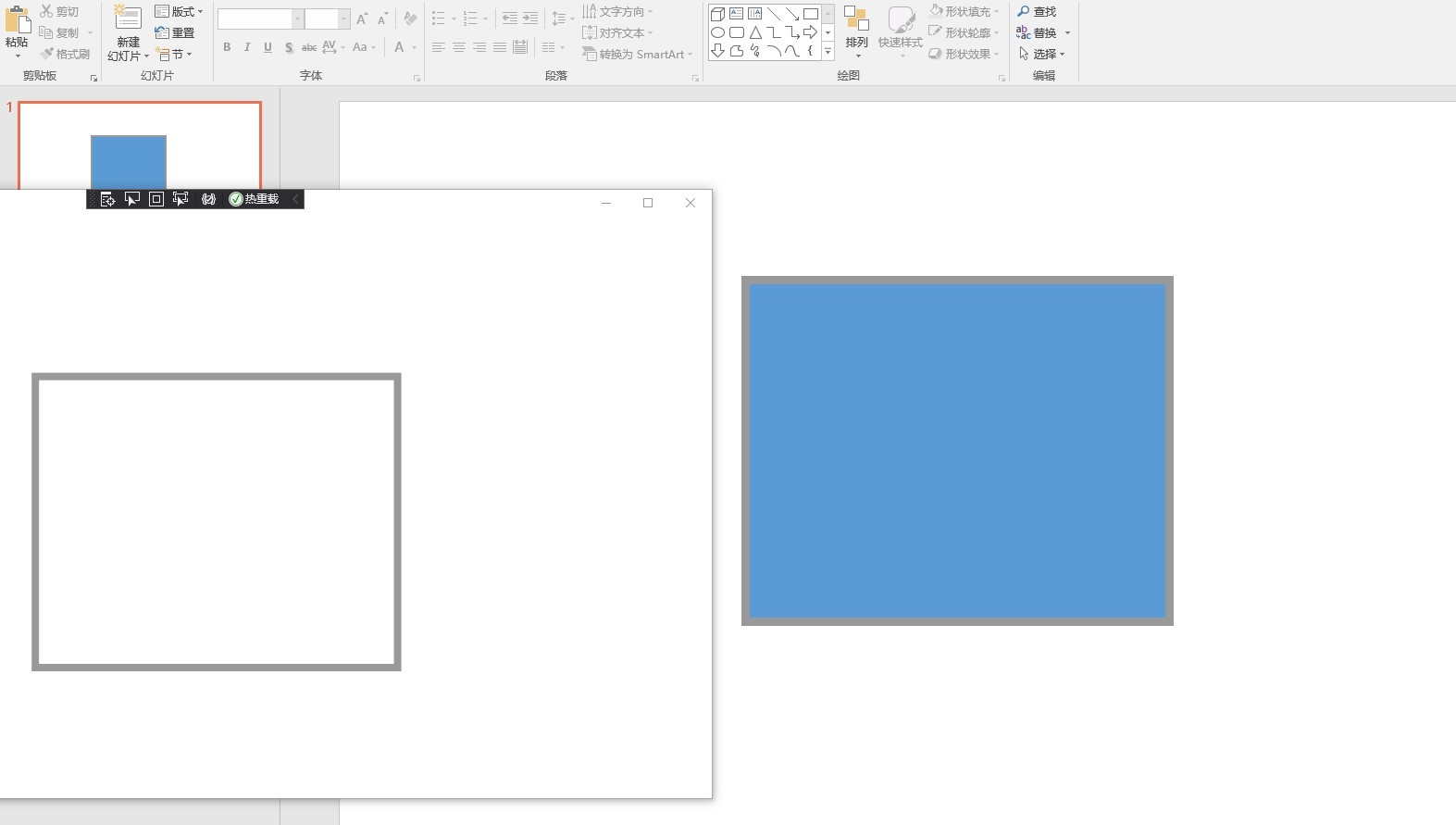

此時更換檔案，執行的界面如下

本文以上更新的測驗檔案和代碼放在github 和 gitee 歡迎訪問

可以通過如下方式獲取本文的源代碼，先創建一個空檔案夾，接著使用命令列 cd 命令進入此空檔案夾，在命令列里面輸入以下代碼，即可獲取到本文的代碼

git init
git remote add origin https://gitee.com/lindexi/lindexi_gd.git
git pull origin 868ad6c1a39853764167053e319b68a6db0a2c6b

以上使用的是 gitee 的源，如果 gitee 不能訪問，請替換為 github 的源

git remote remove origin
git remote add origin https://github.com/lindexi/lindexi_gd.git

獲取代碼之后，進入 Pptx 檔案夾

更多的特殊邏輯：

如果在 Theme 里面定義的 LineStyleList 里面定義的輪廓沒有設定顏色，如下面的 OpenXML 檔案

      <a:lnStyleLst>
        <a:ln w="6350" cap="flat" cmpd="sng" algn="ctr">
          <a:solidFill>
            <a:schemeClr val="phClr" />
          </a:solidFill>
          <a:prstDash val="solid" />
          <a:miter lim="800000" />
        </a:ln>
        <a:ln w="12700" cap="flat" cmpd="sng" algn="ctr">
          <a:prstDash val="solid" />
          <a:miter lim="800000" />
        </a:ln>
        <a:ln w="19050" cap="flat" cmpd="sng" algn="ctr">
          <a:solidFill>
            <a:schemeClr val="phClr" />
          </a:solidFill>
          <a:prstDash val="solid" />
          <a:miter lim="800000" />
        </a:ln>
      </a:lnStyleLst>

在 Slide1.xml 里面的形狀定義和上文的相同，參考了第二項的主題，如下面的 OpenXML 檔案

    <a:lnRef idx="2">
      <a:schemeClr val="accent1">
        <a:shade val="50000" />
      </a:schemeClr>
    </a:lnRef>

此時在 PPT 的運行效果就是沒有邊框，也就是說在 a:lnRef 定義的 <a:schemeClr val="accent1"> 顏色僅僅只是用來作為 PhColor 的替換

更多請看 Office 使用 OpenXML SDK 決議檔案博客目錄
