除基于屬性的影片系統外，WPF提供了一種創建基于幀的影片的方法，這種方法只使用代碼，需要做的全部作業是回應靜態的CompositionTarge.Rendering事件，觸發該事件是為了給每幀獲取內容，這是一種非常低級的方法，除非使用標準的基于屬性的影片模型不能滿足需要(例如，構建簡單的側邊滾動游戲、創建基于物理的影片式構建粒子效果模型(如火焰、雪花以及氣泡))，否則不會希望使用這種方法，
構建基于幀的影片的基本技術很容易，只需要為靜態的CompositionTarget.Rendering事件關聯事件處理程式，一旦關聯事件處理程式，WPF就開始不斷地呼叫這個事件處理程式(只要渲染代碼的執行速度足夠快，WPF每秒將呼叫60次)，在渲染事件處理程式中，需要在視窗中相應地創建或調整元素，換句話說，需要自行管理全部作業，當影片結束時，分離事件處理程式，

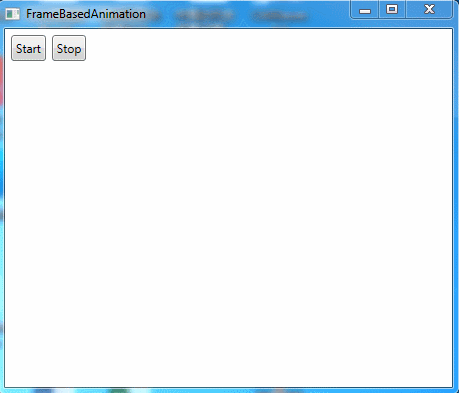

下圖顯示了一個簡單示例，在此，亂數量的圓從Canvas面板的頂部向底部下落，它們(根據隨機生成的開始速度)以不同速度下降，但一相同的速率加速，當所有的圓到達底部時，影片結束，
在這個示例中，每個下落的圓由Ellipse元素表示，使用自定義的EllipseInfo類保存橢圓的參考，并跟蹤對于物理模型而言十分重要的一些細節，在這個示例中，只有如下資訊很重要——橢圓沿X軸的移動速度(可很容易地擴張這個類，使其包含沿著Y軸運動的速度、額外的加速資訊等)，
public class EllipseInfo { public Ellipse Ellipse { get; set; } public double VelocityY { get; set; } public EllipseInfo(Ellipse ellipse, double velocityY) { VelocityY = velocityY; Ellipse = ellipse; } }
應用程式使用集合跟蹤每個橢圓的EllipseInfo物件，還有幾個視窗級別的欄位，它們記錄計算橢圓下落時使用的各種細節，可很容易地使這些細節變成可配置的，
private List<EllipseInfo> ellipses = new List<EllipseInfo>(); private double accelerationY = 0.1; private int minStartingSpeed = 1; private int maxStartingSpeed = 50; private double speedRatio = 0.1; private int minEllipses = 20; private int maxEllipses = 100; private int ellipseRadius = 10;
當單擊其中某個按鈕時，清空集合，并將事件處理程式關聯到CompositionTarget.Rendering事件：
private bool rendering = false; private void cmdStart_Clicked(object sender, RoutedEventArgs e) { if (!rendering) { ellipses.Clear(); canvas.Children.Clear(); CompositionTarget.Rendering += RenderFrame; rendering = true; } } private void cmdStop_Clicked(object sender, RoutedEventArgs e) { StopRendering(); } private void StopRendering() { CompositionTarget.Rendering -= RenderFrame; rendering = false; }
如果橢圓不存在，渲染代碼會自動創建它們，渲染代碼創建亂數量的橢圓(當前為20到100個)，并使他們具有相同的尺寸和顏色，橢圓被放在Canvas面板的頂部，但他們沿著X軸隨機移動：
private void RenderFrame(object sender, EventArgs e) { if (ellipses.Count == 0) { // Animation just started. Create the ellipses. int halfCanvasWidth = (int)canvas.ActualWidth / 2; Random rand = new Random(); int ellipseCount = rand.Next(minEllipses, maxEllipses + 1); for (int i = 0; i < ellipseCount; i++) { Ellipse ellipse = new Ellipse(); ellipse.Fill = Brushes.LimeGreen; ellipse.Width = ellipseRadius; ellipse.Height = ellipseRadius; Canvas.SetLeft(ellipse, halfCanvasWidth + rand.Next(-halfCanvasWidth, halfCanvasWidth)); Canvas.SetTop(ellipse, 0); canvas.Children.Add(ellipse); EllipseInfo info = new EllipseInfo(ellipse, speedRatio * rand.Next(minStartingSpeed, maxStartingSpeed)); ellipses.Add(info); } } }
如果橢圓已經存在，代碼處理更有趣的作業，以便進行動態顯示，使用Canvas.SetTop()方法緩慢移動每個橢圓，移動距離取決于指定的速度，
else { for (int i = ellipses.Count - 1; i >= 0; i--) { EllipseInfo info = ellipses[i]; double top = Canvas.GetTop(info.Ellipse); Canvas.SetTop(info.Ellipse, top + 1 * info.VelocityY); }
為提高性能，一旦橢圓到達Canvas面板的底部，就從跟蹤集合中洗掉橢圓，這樣，就不需要再處理它們，當遍歷集合時，為了能夠作業而不會導致丟失位置，需要向后迭代，從集合的末尾向起始位置迭代，
如果橢圓尚未到達Canvas面板的底部，代碼會提高速度(此外，為獲得磁鐵吸引效果，還可以根據橢圓與Canvas面板底部的距離來設定速度)：
if (top >= (canvas.ActualHeight - ellipseRadius * 2 - 10)) { // This circle has reached the bottom. // Stop animating it. ellipses.Remove(info); } else { // Increase the velocity. info.VelocityY += accelerationY; }
最后，如果所有橢圓都已從集合中洗掉，就移除事件處理程式，然后結束影片：
if (ellipses.Count == 0) { // End the animation. // There's no reason to keep calling this method // if it has no work to do. StopRendering(); }
示例完整XAML標記如下所示：
<Window x:Class="Animation.FrameBasedAnimation" xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation" xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml" Title="FrameBasedAnimation" Height="396" Width="463.2"> <Grid Margin="3"> <Grid.RowDefinitions> <RowDefinition Height="Auto"></RowDefinition> <RowDefinition></RowDefinition> </Grid.RowDefinitions> <StackPanel Orientation="Horizontal"> <Button Margin="3" Padding="3" Click="cmdStart_Clicked">Start</Button> <Button Margin="3" Padding="3" Click="cmdStop_Clicked">Stop</Button> </StackPanel> <Canvas Name="canvas" Grid.Row="1" Margin="3"></Canvas> </Grid> </Window>FrameBasedAnimation.xaml
using System; using System.Collections.Generic; using System.Linq; using System.Text; using System.Threading.Tasks; using System.Windows; using System.Windows.Controls; using System.Windows.Data; using System.Windows.Documents; using System.Windows.Input; using System.Windows.Media; using System.Windows.Media.Imaging; using System.Windows.Shapes; namespace Animation { /// <summary> /// FrameBasedAnimation.xaml 的互動邏輯 /// </summary> public partial class FrameBasedAnimation : Window { public FrameBasedAnimation() { InitializeComponent(); } private bool rendering = false; private void cmdStart_Clicked(object sender, RoutedEventArgs e) { if (!rendering) { ellipses.Clear(); canvas.Children.Clear(); CompositionTarget.Rendering += RenderFrame; rendering = true; } } private void cmdStop_Clicked(object sender, RoutedEventArgs e) { StopRendering(); } private void StopRendering() { CompositionTarget.Rendering -= RenderFrame; rendering = false; } private List<EllipseInfo> ellipses = new List<EllipseInfo>(); private double accelerationY = 0.1; private int minStartingSpeed = 1; private int maxStartingSpeed = 50; private double speedRatio = 0.1; private int minEllipses = 20; private int maxEllipses = 100; private int ellipseRadius = 10; private void RenderFrame(object sender, EventArgs e) { if (ellipses.Count == 0) { // Animation just started. Create the ellipses. int halfCanvasWidth = (int)canvas.ActualWidth / 2; Random rand = new Random(); int ellipseCount = rand.Next(minEllipses, maxEllipses + 1); for (int i = 0; i < ellipseCount; i++) { Ellipse ellipse = new Ellipse(); ellipse.Fill = Brushes.LimeGreen; ellipse.Width = ellipseRadius; ellipse.Height = ellipseRadius; Canvas.SetLeft(ellipse, halfCanvasWidth + rand.Next(-halfCanvasWidth, halfCanvasWidth)); Canvas.SetTop(ellipse, 0); canvas.Children.Add(ellipse); EllipseInfo info = new EllipseInfo(ellipse, speedRatio * rand.Next(minStartingSpeed, maxStartingSpeed)); ellipses.Add(info); } } else { for (int i = ellipses.Count - 1; i >= 0; i--) { EllipseInfo info = ellipses[i]; double top = Canvas.GetTop(info.Ellipse); Canvas.SetTop(info.Ellipse, top + 1 * info.VelocityY); if (top >= (canvas.ActualHeight - ellipseRadius * 2 - 10)) { // This circle has reached the bottom. // Stop animating it. ellipses.Remove(info); } else { // Increase the velocity. info.VelocityY += accelerationY; } if (ellipses.Count == 0) { // End the animation. // There's no reason to keep calling this method // if it has no work to do. StopRendering(); } } } } } public class EllipseInfo { public Ellipse Ellipse { get; set; } public double VelocityY { get; set; } public EllipseInfo(Ellipse ellipse, double velocityY) { VelocityY = velocityY; Ellipse = ellipse; } } }FrameBasedAnimation.xaml.cs
顯然，可擴展的這個影片以使圓跳躍和分散等，使用的技術是相同的——只需要使用更復雜的公式計算速度，
當構建基于幀的影片時需要注意如下問題：它們不依賴與時間，換句話說，影片可能在性能好的計算機上運動更快，因為幀率會增加，會更頻繁地呼叫CompositionTarget.Rendering事件，為補償這種效果，需要撰寫考慮當前時間的代碼，
開始學習基于幀的影片的最好方式是查看WPF SDK提供的每一幀影片都非常詳細的示例，該例演示了幾種粒子系統效果，并且使用自定義的TimeTracker類實作了依賴與時間的基于幀的影片，
