【WPF學習】第五十八章 理解邏輯樹和可視化樹

　　在前面章節中，花費大量時間分析了視窗的內容模型——換句話說，研究了如何在其他元素中嵌套元素，進而構建完整的視窗，

　　例如，考慮下圖中顯示的一個非常簡單的視窗，該視窗包含兩個按鈕，為創建該按鈕，在視窗中嵌套了一個StackPanel控制元件，在StackPanel控制元件中，放置了兩個Button控制元件，并且在每個按鈕中可以添加所選擇的內容，

　　下面是該視窗的標記：

<Window x:Class="SimpleWindow.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        Title="MainWindow" Height="301.316" Width="306.579">
    <StackPanel Margin="5">
        <Button Padding="5" Margin="5" Click="cmd_Click">First Button</Button>
        <Button Padding="5" Margin="5" Click="cmd_Click">Second Button</Button>
    </StackPanel>
</Window>

　　添加的元素分類稱為邏輯樹，下圖中顯示了邏輯樹，WPF編程人員需要耗費大部分時間構建邏輯樹，然后使用事件處理代碼支持他們，實際上，到目前為止介紹的所有WPF特性(如屬性值繼承、事件路由以及樣式)都是通過邏輯樹進行作業的，

 　　然而，如果希望自定義元素，邏輯樹起不到多大幫助作用，顯然，可使用另一個元素替換整個元素(例如，可使用自定義的FacyButton類替換當前的Button類)，但這需要更多作業，并且可能擾亂應用程式的用戶界面或代碼，因此，WPF通過可視化樹進入更深層次，

　　可視化樹是邏輯樹的擴展版本，它將元素分為更小的部分，換句話說，它并不查看被精心封裝到一起的黑色方框，如按鈕，而是查看按鈕的可視化元素——使按鈕具有陰影背景特性的邊框(由ButtonChrome類表示)、內部的容器(ContentPresenter物件)以及存盤按鈕文本的塊(由大家熟悉的TextBlock表示)，下圖顯示上面示例的可視化樹，

　　所有這些細節本身都是元素——換句話說，控制元件(如按鈕)中的每個單獨的細節都是由FrameworkElement類的派生類表示的，

　　到目前為止介紹的內容似乎并沒有什么值得注意的，只是介紹了所有WPF元素可被分解成更小的部分，但這對于WPF開發人員有什么用處呢？通過可視化樹可以完成以下兩項非常有用的作業：

• 　　可視化樣式改變可視化樹中的元素，可使用Style.TargetType熟悉選擇希望修改的特定元素，甚至當控制元件屬性發生變化時，可使用觸發器自動完成更改，不過，某些特定的細節很難甚至無法修改，
• 　　可為控制元件創建新模板，對于這種情況，控制元件模板將被用于按期望的方式構建可視化樹，

　　非常有趣的是，WPF提供了用于瀏覽邏輯樹和可視化樹的兩個類：System.Windows.LogicalTreeHelper和System.Windows.Media.VisualTreeHelper，

　　LogicalTreeHelper類允許通過動態加載XAML檔案在WPF應用程式中關聯事件處理程式，LogicalTreeHelper類提供了較少的方法，下表列出了這些方法，盡管這些方法偶爾很有用，但大多數情況下回改用特定的FrameworkElement類中的方法，

表 LogicalTreeHelper類的方法

　　除了抓們用來執行低級繪圖操作的一些方法外，VisualTreeHelper類提供的方法與LogicalTreeHelper類提供的方法類似，也提供了GetChildrenCount()、GetChild()以及GetParent()方法，

　　VisualTreeHelper類還提供了一種研究應用程式中可視化樹的有趣方法，使用GetChild()方法，可以遍歷任意視窗的可視化樹，并且為了進行分析可以將它們顯示出來，這是一種非常好的學習工具，只需要使用一些遞回的代碼就可以實作，

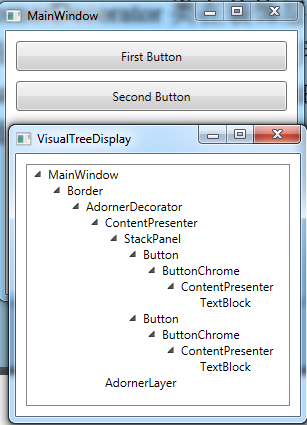

　　下圖顯示了一種可能的實作，該例在一個單獨的視窗中顯示了一顆完整的可視化樹，該可視化樹從提供的任意物件開始，

 　　在該例中，名為MainWindow的視窗包含一個Border元素，這個Border元素包含一個AdornerDecorator元素(AdornerDecorator類在裝飾層中添加對繪制內容的支持，裝飾層是特殊的不可見區域，該區域覆寫在元素內容之上，WPF使用裝飾層繪制一些細節，如焦點提示以及拖放指示器)，AdornerDecorator元素內是一個ContentPresenter元素，該元素承載了視窗內容，視窗內容包含的StackPanel面板具有兩個Button控制元件，每個Button控制元件包含一個ButtonChrome元素(該元素繪制按鈕的標準化可視外觀)和一個ContentPresenter元素(該元素包含了按鈕的內容），最后，在每個按鈕的ContentPresenter元素中是TextBlock元素，TextBlock元素封裝了在視窗中可見的文本，

　　下面是VisualTreeDisplay視窗的完整代碼：

 public partial class VisualTreeDisplay : Window
    {
        public VisualTreeDisplay()
        {
            InitializeComponent();
        }
        public void ShowVisualTree(DependencyObject element)
        {
            // Clear the tree.
            treeElements.Items.Clear();

            // Start processing elements, begin at the root.
            ProcessElement(element, null);
        }

        private void ProcessElement(DependencyObject element, TreeViewItem previousItem)
        {
            // Create a TreeViewItem for the current element.
            TreeViewItem item = new TreeViewItem();
            item.Header = element.GetType().Name;
            item.IsExpanded = true;

            // Check whether this item should be added to the root of the tree
            //(if it's the first item), or nested under another item.
            if (previousItem == null)
            {
                treeElements.Items.Add(item);
            }
            else
            {
                previousItem.Items.Add(item);
            }

            // Check if this element contains other elements.
            for (int i = 0; i < VisualTreeHelper.GetChildrenCount(element); i++)
            {
                // Process each contained element recursively.
                ProcessElement(VisualTreeHelper.GetChild(element, i), item);
            }
        }
    }

　　一旦為專案添加這棵樹，就可以使用其他任何視窗的代碼顯示其可視化樹：

VisualTreeDisplay treeDisplay = new VisualTreeDisplay();
treeDisplay.ShowVisualTree(this);
treeDisplay.Show();
