1. 概述
通過物聯網技術對引發電氣火災的主要因素(導線溫度、電流和漏電流等)進行不間斷的資料跟蹤與統計分析，實時發現電氣線路和用電設備存在的安全隱患（如線纜溫度例外、過載、短路、接地、三相不平衡、過壓、接觸不良及漏電流越限等），結合智能測控終端的邊緣計算與iNeuOS工業互聯網作業系統進行綜合診斷分析，借助WEB、APP、短信、電話等隨時隨地向安全管理人員推送預警資訊，指導其開展隱患治理，達到消除潛在的電氣火災危險，實作"防患于未然"的目的，
2. 系統部署結構

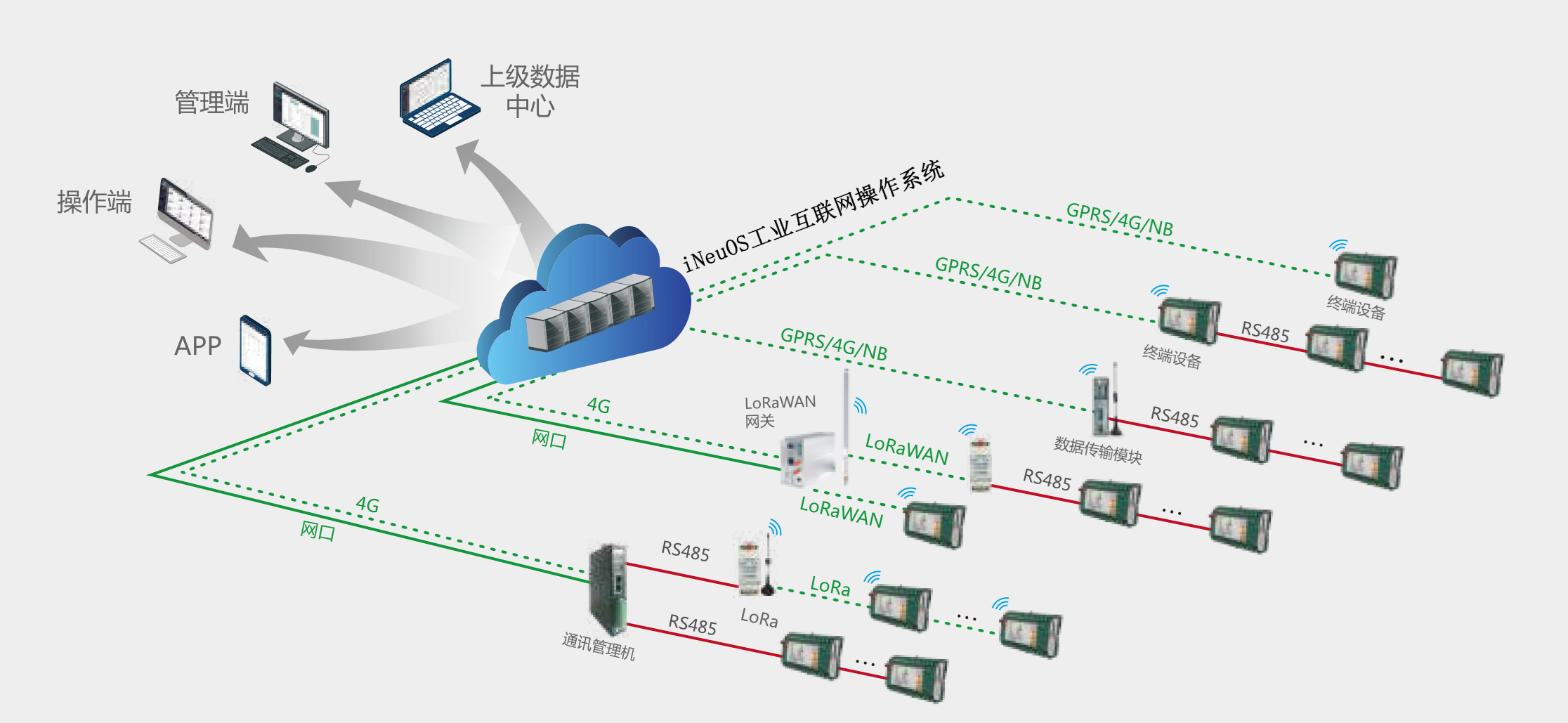

智能電控終端采集用電相關的資料資訊，通過GPRS/4G/NB等網路鏈路與公有云或私有云實作互聯互通，框架結構如下圖：

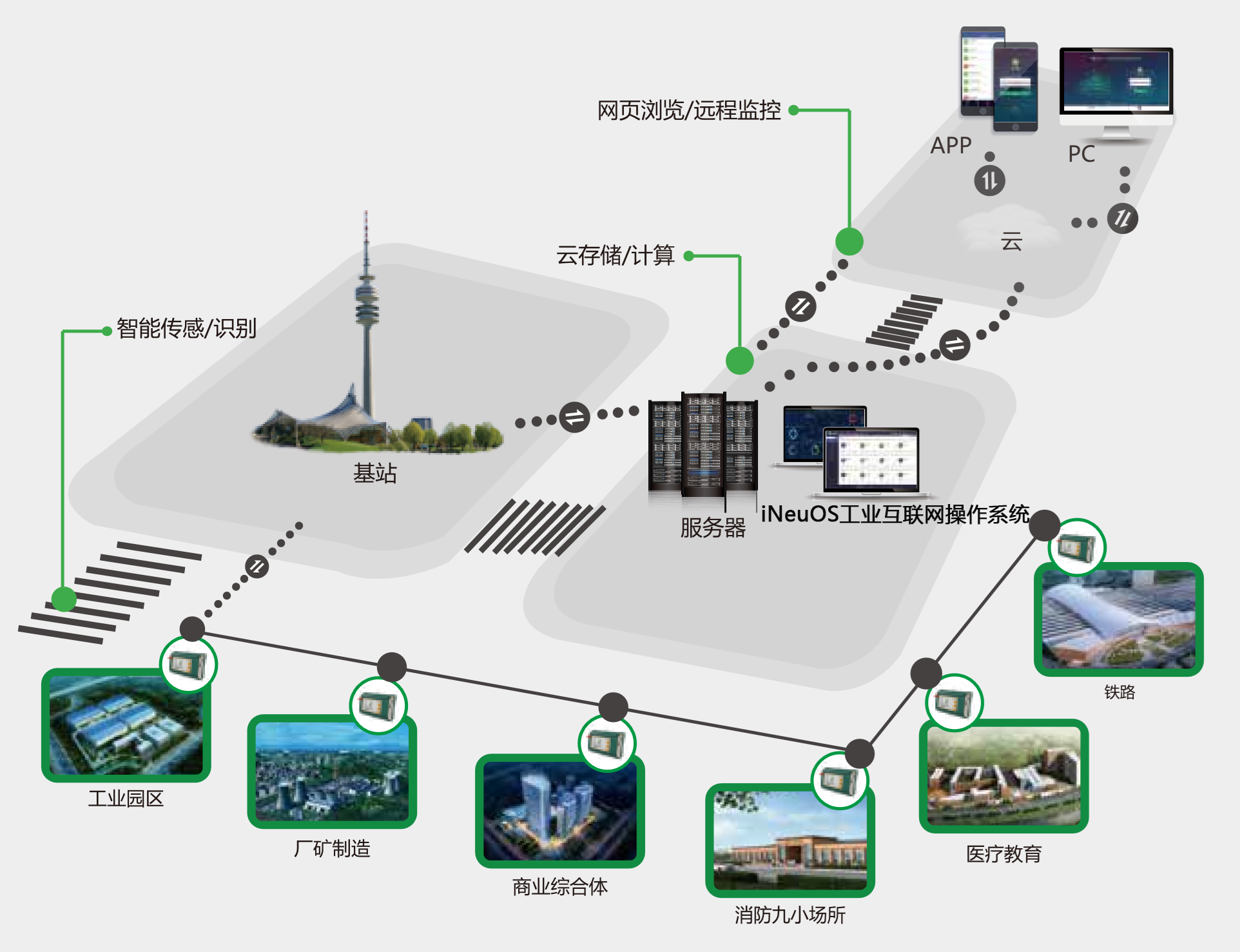

用電測控一休化管控平臺應用比較廣泛，例如工業園區、廠礦制造、商業綜合體、醫療和鐵路等，應用場景如下圖：
3. 用電測控終端

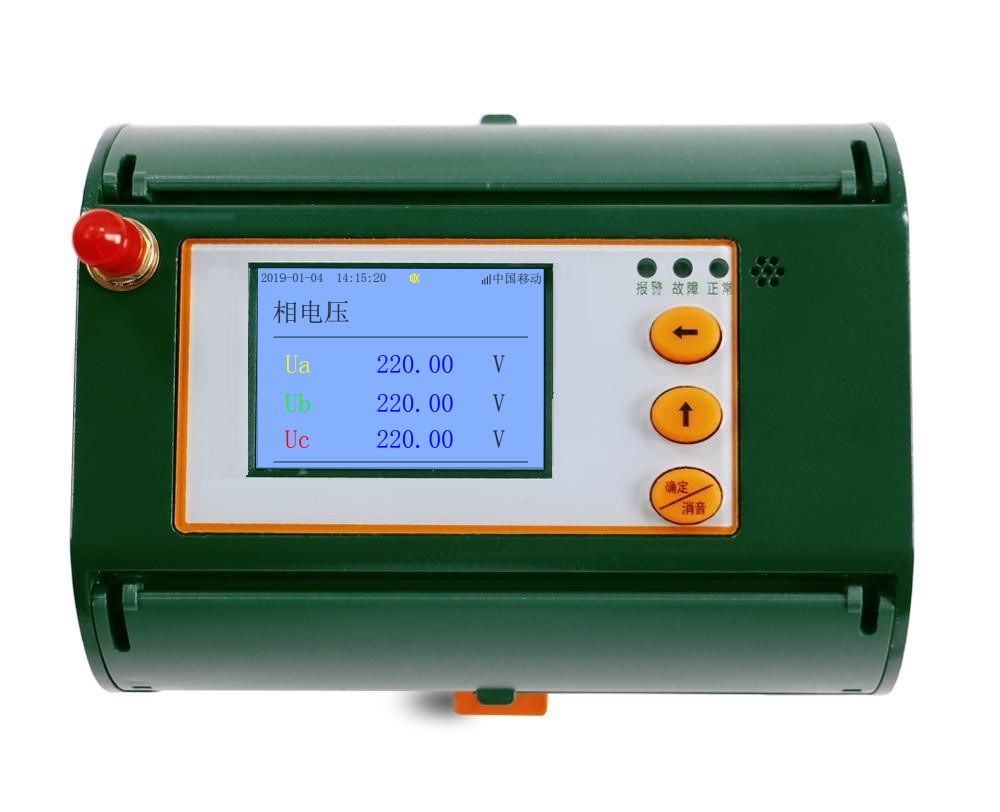

導軌式安裝，集電力監視、電能計量管理、電能質量分析、電氣安全于一體的高端智慧用電綜合測控終端監測三相電壓/線電壓、三相電流、有功/無功/視在功率、有功/無功電能計量、四象限電能、復費率計量歷史電能、最值統計、需量分析、電壓/電流不平衡度2～31 次諧波含量分析、頻率、功率因數、電壓/電流不平衡度、過壓、欠壓、過流、超溫、剩余電流等； 無線上傳，帶天線，將資料上傳至云平臺，如下圖：
可以外接溫度傳感器、電流互感器和剩余電流互感器等，如下圖：

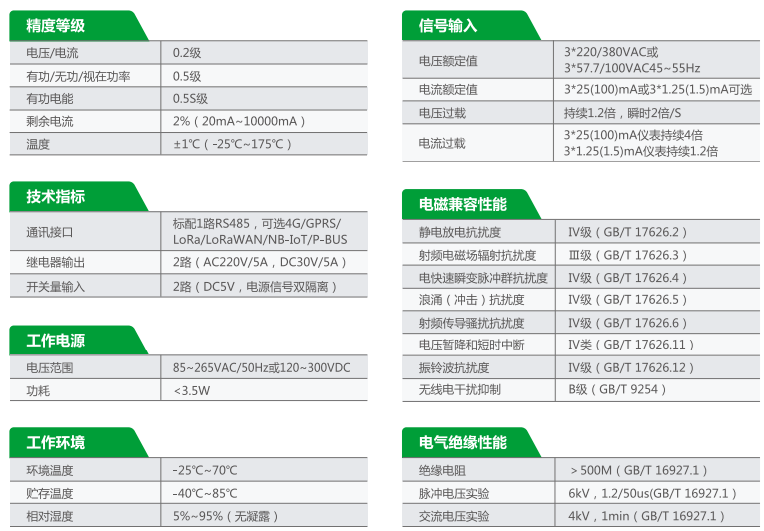

主要技術引數，如下圖：

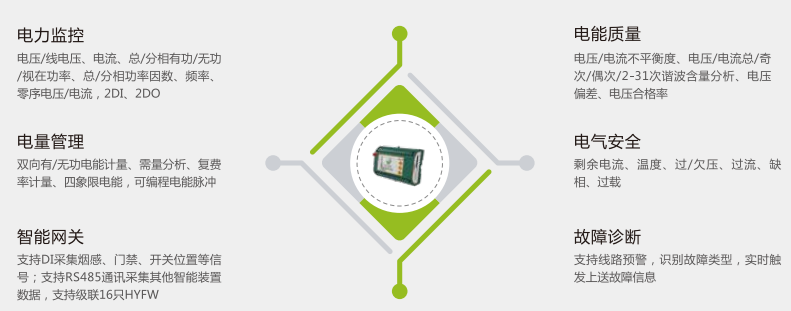

產品主要功能，如下圖：

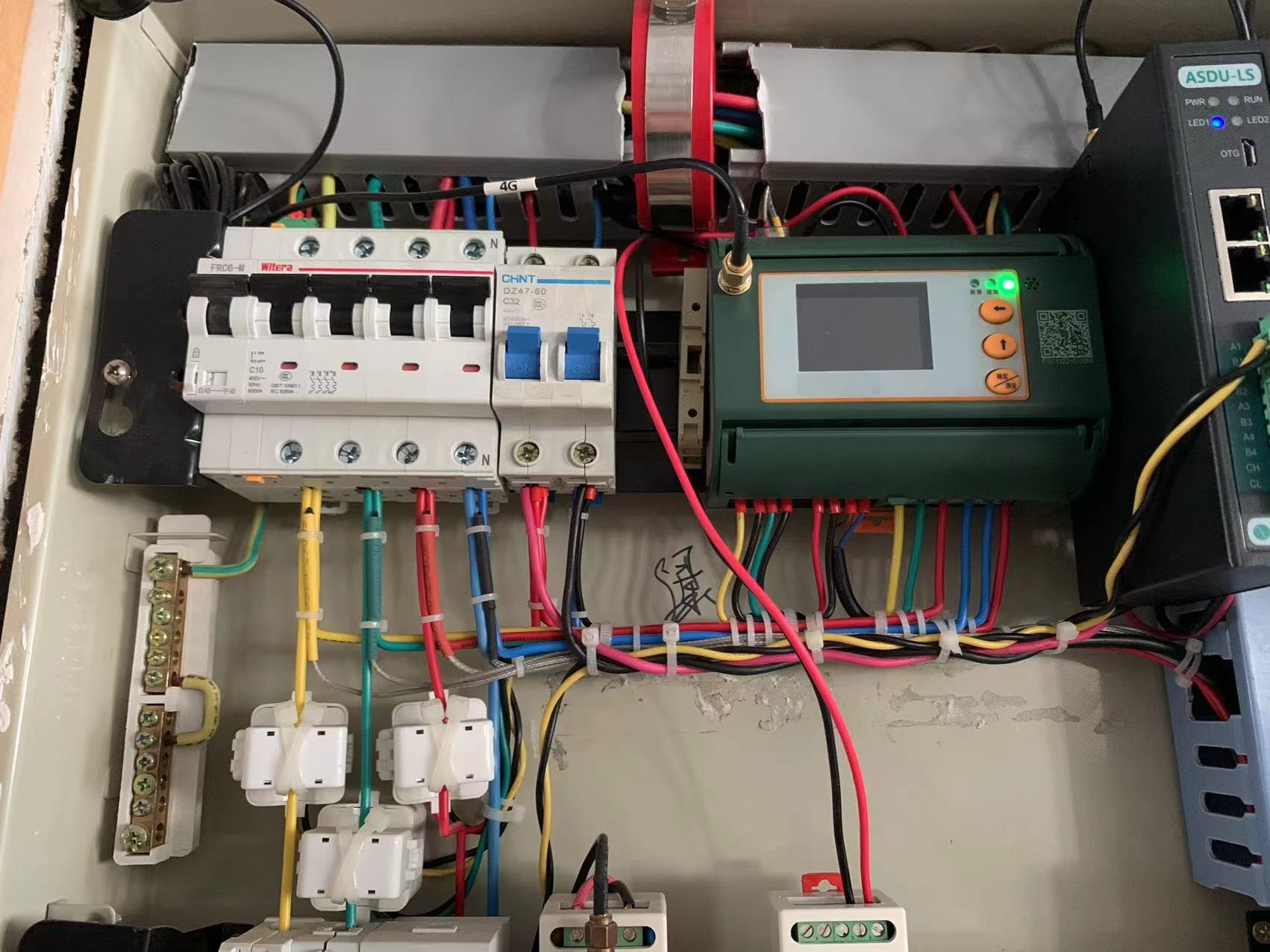

現場安裝示意，如下圖：
4. 系統應用介紹

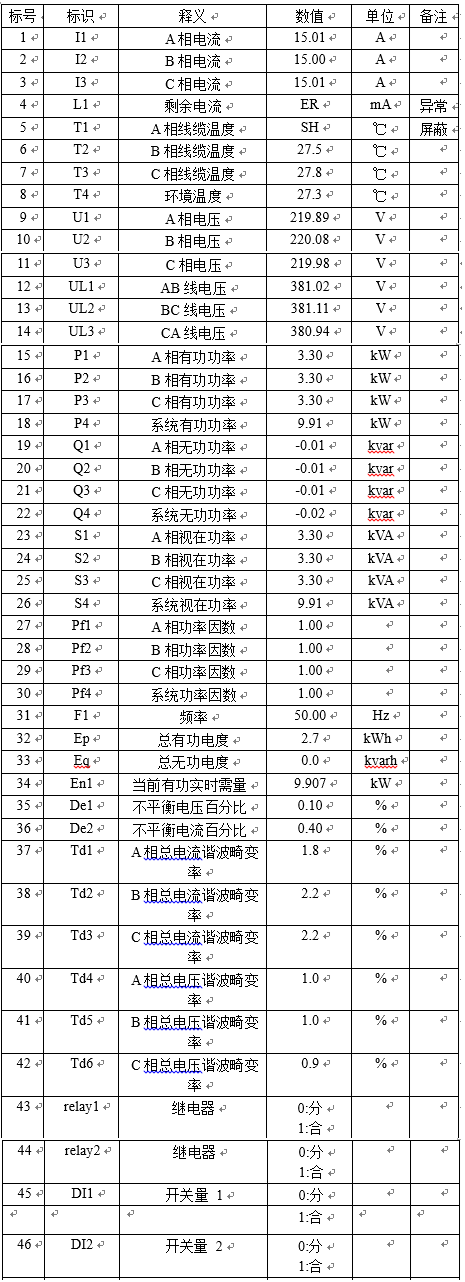

用電測控終端通過4G與iNeuOS工業互聯網作業系統實作資料的實時互動，iNeuOS會自動同步用電測驗終端的主要引數資料，平臺不需要單獨進行資料點配置，資料點資訊，如下圖：
系統平臺端實作資料的監測、預警、計算、分析、統計等業務，可以通過手機端瀏覽和查看資料資訊，對測點資訊進行實時在線監測和統計分析，并判斷故障發生的型別與原因，指導企業開展治理，達到消除潛在的電氣火災安全隱患，另外，結合線路或設備的用電效能分析、電能質量分析，達到優化供電結構、節能減排的目的，

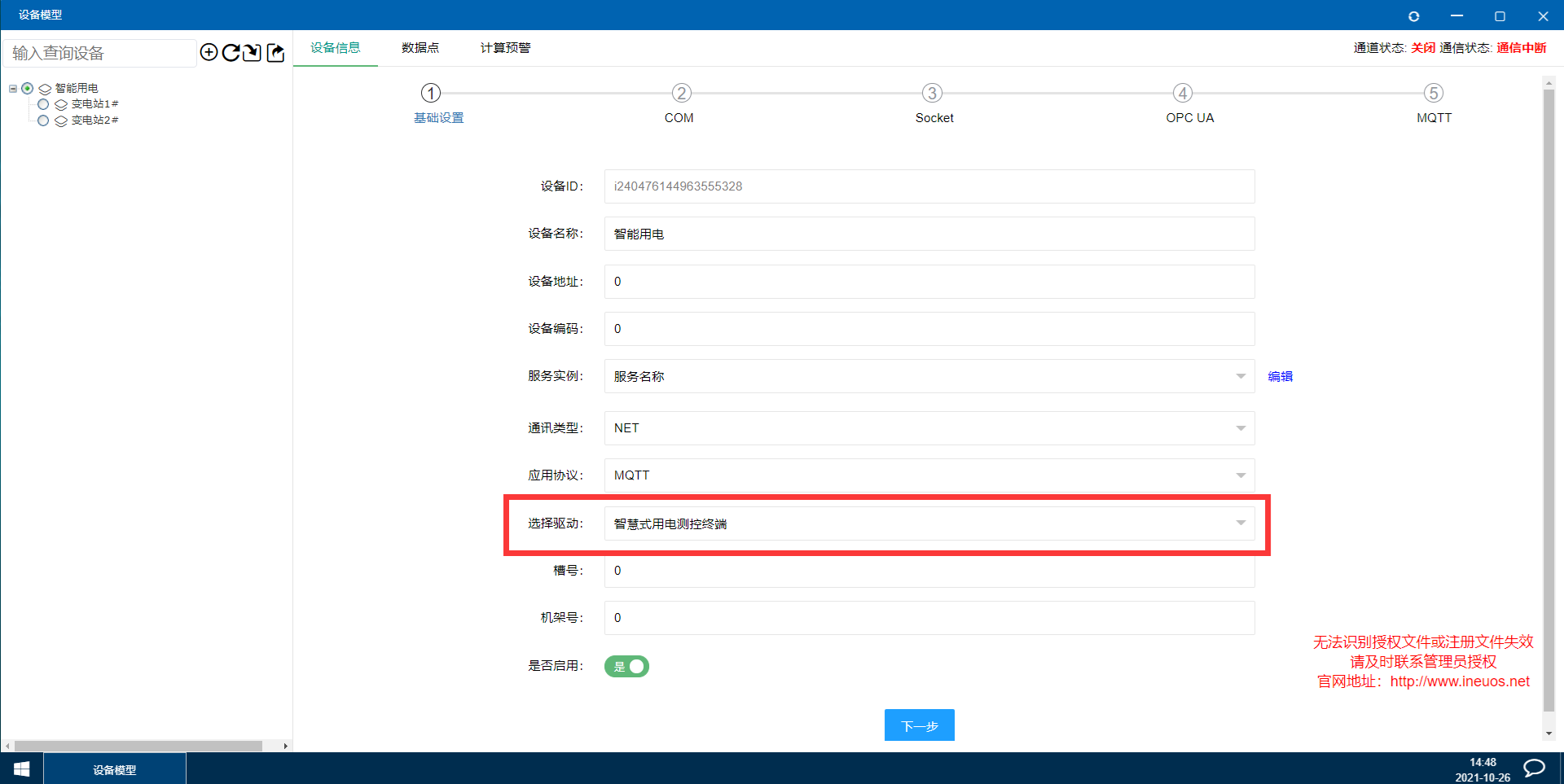

一個用電測控終端需要在平臺端增加一個設備驅動，如下圖：

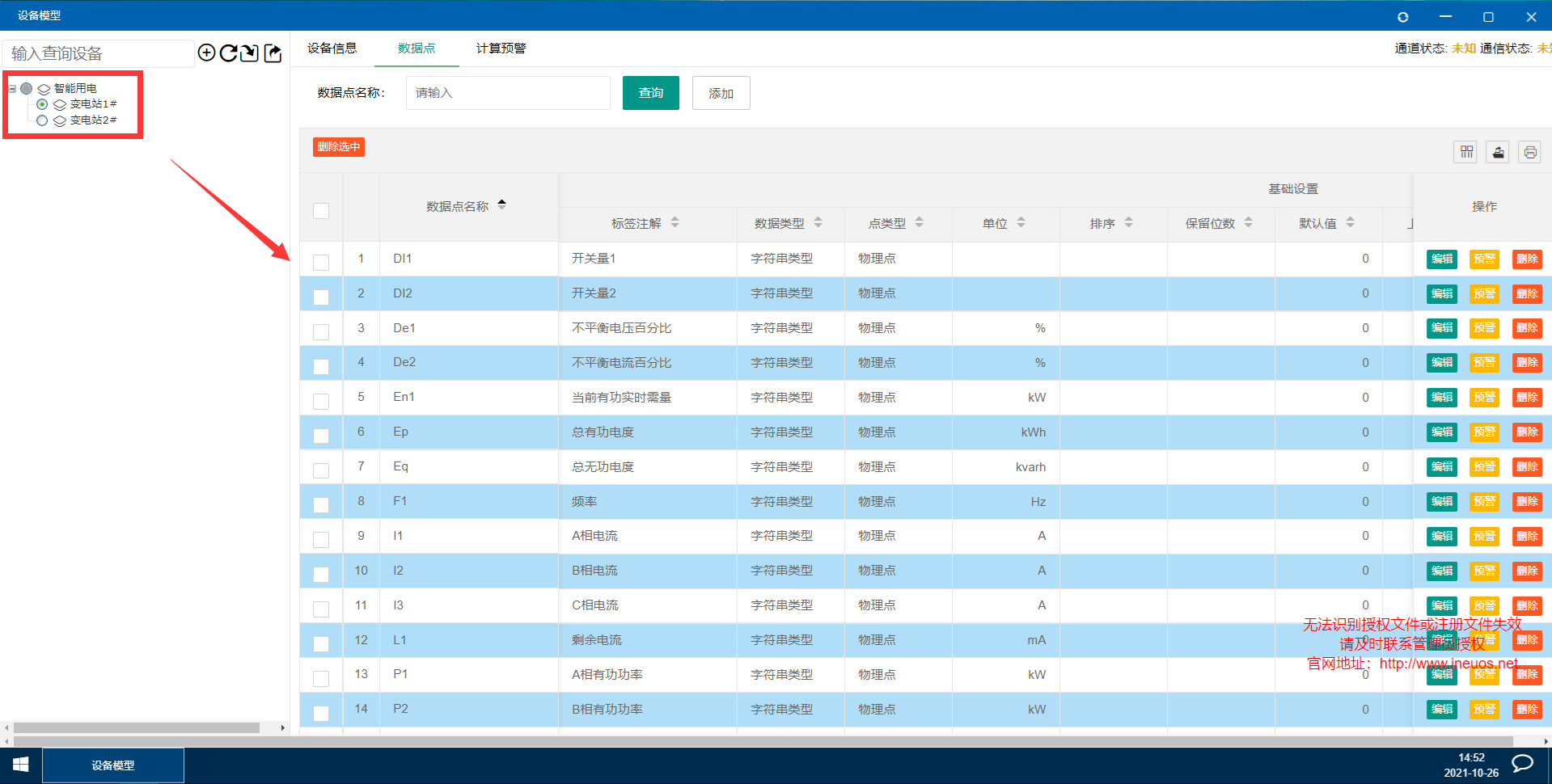

資料點管理，可以對資料點進行編輯、預警和計算，如下圖：
