兩個類之間的UML關系是什么，它們具有另一個的資料庫ID，但沒有相互參考？

2021-10-27 08:23:53 .NET開發

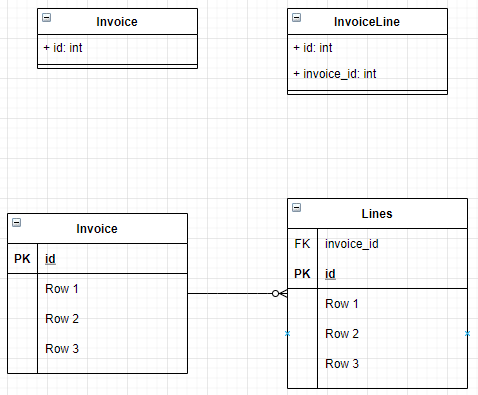

這些類將是普通物件，java 中的 pojo，它們之間的 UML 關系是什么，或者沒有任何關系，但它們會與使用它們的其他類相關？。

兩個類之間的 UML 關系是什么，它們具有另一個的資料庫 ID，但沒有相互參考？

uj5u.com熱心網友回復：

在invoice_id國外的主要手段，有之間的結構關系Invoice和InvoiceLine。因此，您可以將其表示為類圖中的關聯。多重性將通過邊對邊的演繹1來實作。Invoice0..*InvoiceLine

該技術是 ORM 的經典之作，被一些作者稱為“外鍵映射”。使用軟識別符號而不是物件參考也很常見，尤其是在復雜的現實領域中，以避免在從資料庫中獲取一個物件時加載所有相關物件。

您可以使用{id}修飾符來記錄主鍵：

一個屬性可以被標記（...）作為它所屬的分類器的識別符號（如果有的話）的（一部分）。對此的解釋是開放的，但這可以映射到實作，例如關系資料庫表的主鍵或 XML 中的 ID 屬性。
-UML 2.5.1 規范
