[WPF] 使用三種方式實作弧形進度條

1. 需求

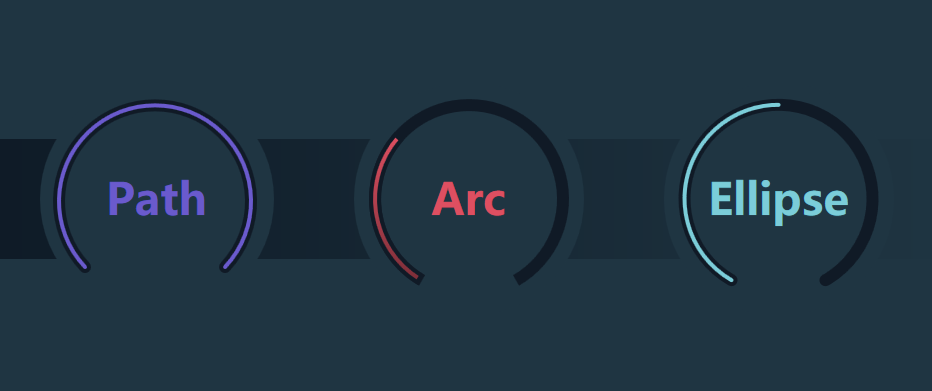

前天看到有人問弧形進度條怎么做，我模仿了一下，成果如下圖所示：

當時我第一反應是可以用 Microsoft.Toolkit.Uwp.UI.Controls 里的 RadialGauge 實作，雖然這是個 UWP 的控制元件，不過代碼沒有很復雜，應該很輕松就能移植到 WPF：

但仔細想想，我實作過很多次圓形的進度條，這種弧形的進度條則沒碰過，原型進度潭訓本只需要用 Ellipse 就能實作，而且只需要 Progress 一個引數，而弧形進度條則還需要 StartAngle 和 EndAngle 兩個屬性，而且計算復雜許多，于是興致來了試試用不同的方式實作弧形進度條，

這篇文章只介紹了怎么顯示弧形及怎么顯示進度，只有原理，沒有具體實作一個弧形進度條控制元件，

2. 使用 Path 及 ArcSegment

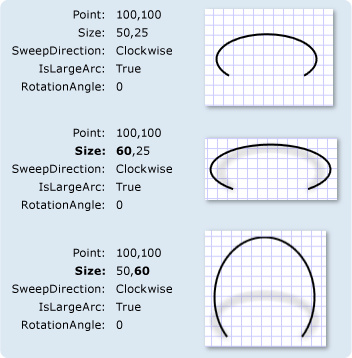

Path 用于繪制曲線和復雜形狀，而且 ArcSegment 用于描述 Path 中兩點之間的一條橢圓弧，通常使用以下幾個屬性控制 ArcSegment：

具體說明可以看 這個檔案，

用 Path 和 ArcSegment 可以很好地實作弧形的進度條，它的 XAML 如下：

<Path Stroke="SlateBlue"
      StrokeThickness="4">
    <Path.Data>
        <PathGeometry>
            <PathFigure IsClosed="False" StartPoint="30,170">
                <ArcSegment IsLargeArc="True"
                            Point="170,170"
                            Size="96,96"
                            SweepDirection="Clockwise" />
            </PathFigure>
        </PathGeometry>
    </Path.Data>
</Path>

疊加兩個不同顏色的 Path，就可以實作這種效果：

Path 和 ArcSegment 是一個很正統的方案，前面提到的 RadialGauge 就用了這個方案，不過它的計算很麻煩，三角函式我已經忘光了，

另外，請注意弧線兩端都是平平的直角，這和需求不符，所以需要設定 StrokeStartLineCap 和 StrokeEndLineCap 這兩個屬性的值為 Round：

StrokeStartLineCap="Round" StrokeEndLineCap="Round"

它們控制線條兩端邊緣的輪廓，Round 表示一個直徑等于線條粗細的半圓形，這樣才能實作需求中的圓角：

順便一提，這兩個屬性的型別是 PenLineCap 列舉，這個列舉的四個值分別代表以下幾種形狀：

3. 使用 Arc

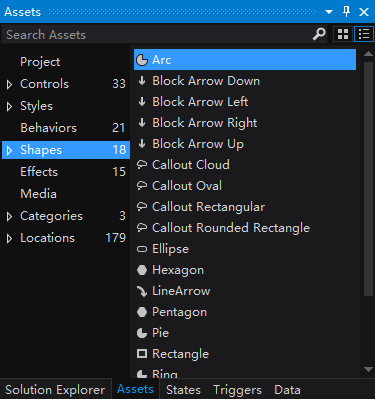

第二個方案是使用 Microsoft.Expression.Drawing 中的 Arc 形狀直接畫出一個弧形，如果安裝了舊版的 Blend（好像 2017 或以前的都可以），可以在 資產->形狀 里找到這個形狀（我裝的是英文版所以沒有中文截圖）：

或者在 Nuget 上搜索 Microsoft.Expression.Drawing 找到一個符合自己專案的版本，

Arc 的用法很簡單，只需要執行 StartAngle 和 EndAngle 即可輸出一個弧形：

<ed:Arc ArcThickness="12"
        ArcThicknessUnit="Pixel"
        EndAngle="150"
        Fill="#101a26"
        StartAngle="-150"
        Stretch="None"
        StrokeEndLineCap="Round"
        StrokeStartLineCap="Round" />

疊加兩個不同顏色的 Arc，可以實作這種效果：

可是仔細看，就算用了 StrokeStartLineCap 和 StrokeEndLineCap 兩個屬性，Arc 的兩端任然是直角，這不符合需求，所以這個方案簡單但不完美，我還要嘗試下一個方案，

4. 使用 Ellipse

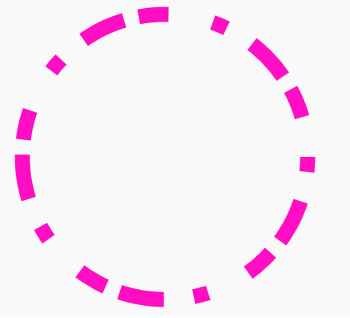

這個方案還算有趣，Ellipse 明明是圓形，卻能用來畫弧形，為了用 Ellipse 顯示進度，我們會用 StrokeDashArray 控制它的邊框長度，StrokeDashArray 用于將邊框變成虛線，它的值是一個 double 型別的有序集合，集合中的值指虛線中每一段的長度，長度單位是邊框值的寬度，例如以下圓形：

<Ellipse StrokeDashArray="1,2,3"
         Stroke="#FFFF0EC4"
         StrokeThickness="10"
         Height="200"
          />

邊框寬度為 10，虛線的第一段是長度為 10 的實線，第二段為長度為 20 的空白，第三段為長度為 30 的實線，然后如此回圈直到結束，

用 StrokeDashArray 做進度提示的基本做法就是將進度（Progress）通過 Converter 轉換為分成兩段的 StrokeDashArray，第一段為實線，表示當前進度，第二段為空白，假設一個 Shape 的邊長是 100，當前進度為 50，則將 StrokeDashArray 設定成 {50，double.MaxValue} 兩段，

為了實作弧形進度條，我們還需要控制 Ellipse 旋轉的角度，具體來說我實作了一個 EllipseProgressBehavior，里面有 Progress、StartAngle 和 EndAngle 三個屬性，具體代碼在 這里，用這個 Behavior 控制 Ellipse 的邊框長度和旋轉角度，使用方式如下：

<Ellipse Margin="4"
         Stroke="#7bcdd9"
         StrokeThickness="4">
    <interactivity:Interaction.Behaviors>
        <local1:EllipseProgressBehavior EndAngle="150"
                                        Progress="50"
                                        StartAngle="-150" />
    </interactivity:Interaction.Behaviors>
</Ellipse>

疊加兩個 Ellipse，即可實作需求中的弧形進度條，可是這時候弧形的兩端都是直角，即使設定了 StrokeStartLineCap 和 StrokeEndLineCap 兩個屬性都不起作用，對于用 StrokeDashArray 顯示的邊框，不能使用 StrokeStartLineCap 和 StrokeEndLineCap 去控制它的兩端的輪廓，而應該使用 StrokeDashCap：

StrokeDashCap="Round"

最終通過疊加兩個 Ellipse 實作了戶型進度條的需求：

5. 最后

童話和寓言都喜歡把相似的內容說上三次，例如三只小豬，三顧茅廬，弗利薩的三段變身，所以不是我在研究回字有多少種寫法，我只是遵循古法想把一種技術講透而已，

6. 參考

ArcSegment 類

幾何圖形

WPF 中的形狀和基本圖形概述

實用的Shape指南

7. 原始碼

• https://github.com/DinoChan/wpf_design_and_animation_lab
