1. 需求

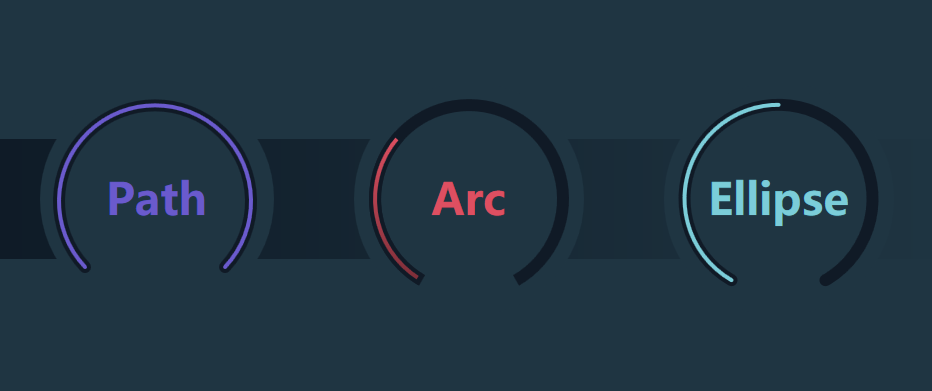

前天看到有人問弧形進度條怎么做，我模仿了一下，成果如下圖所示：
當時我第一反應是可以用 Microsoft.Toolkit.Uwp.UI.Controls 里的 RadialGauge 實作，雖然這是個 UWP 的控制元件，不過代碼沒有很復雜，應該很輕松就能移植到 WPF：
但仔細想想，我實作過很多次圓形的進度條，這種弧形的進度條則沒碰過，原型進度潭訓本只需要用 Ellipse 就能實作，而且只需要 Progress 一個引數，而弧形進度條則還需要 StartAngle 和 EndAngle 兩個屬性，而且計算復雜許多，于是興致來了試試用不同的方式實作弧形進度條，
這篇文章只介紹了怎么顯示弧形及怎么顯示進度，只有原理，沒有具體實作一個弧形進度條控制元件，
2. 使用 Path 及 ArcSegment
Path 用于繪制曲線和復雜形狀，而且 ArcSegment 用于描述 Path 中兩點之間的一條橢圓弧，通常使用以下幾個屬性控制 ArcSegment：
| 屬性 | 描述 |
|---|---|
| Point | 終點（起始點在 Path 或前一個 Segment 中描述）， |
| Size | X 軸和 Y 軸的半徑， |
| IsLargeArc | 圓弧是整個圓形中大的那部分，還是小的那部分， |
| SweepDirection | 弧線繪制的方向， |

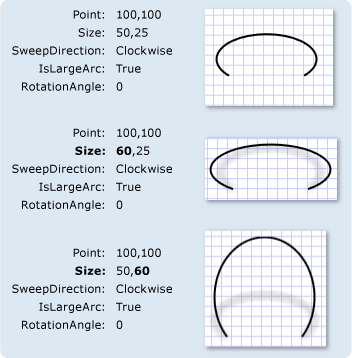

具體說明可以看 這個檔案，
用 Path 和 ArcSegment 可以很好地實作弧形的進度條，它的 XAML 如下：
<Path Stroke="SlateBlue"
StrokeThickness="4">
<Path.Data>
<PathGeometry>
<PathFigure IsClosed="False" StartPoint="30,170">
<ArcSegment IsLargeArc="True"
Point="170,170"
Size="96,96"
SweepDirection="Clockwise" />
</PathFigure>
</PathGeometry>
</Path.Data>
</Path>
疊加兩個不同顏色的 Path，就可以實作這種效果：
Path 和 ArcSegment 是一個很正統的方案，前面提到的 RadialGauge 就用了這個方案，不過它的計算很麻煩，三角函式我已經忘光了，
另外，請注意弧線兩端都是平平的直角，這和需求不符，所以需要設定 StrokeStartLineCap 和 StrokeEndLineCap 這兩個屬性的值為 Round：
StrokeStartLineCap="Round" StrokeEndLineCap="Round"
它們控制線條兩端邊緣的輪廓，Round 表示一個直徑等于線條粗細的半圓形，這樣才能實作需求中的圓角：
順便一提，這兩個屬性的型別是 PenLineCap 列舉，這個列舉的四個值分別代表以下幾種形狀：
3. 使用 Arc

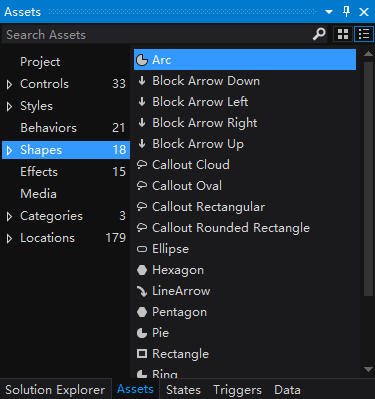

第二個方案是使用 Microsoft.Expression.Drawing 中的 Arc 形狀直接畫出一個弧形，如果安裝了舊版的 Blend（好像 2017 或以前的都可以），可以在 資產->形狀 里找到這個形狀（我裝的是英文版所以沒有中文截圖）：
或者在 Nuget 上搜索 Microsoft.Expression.Drawing 找到一個符合自己專案的版本，
Arc 的用法很簡單，只需要執行 StartAngle 和 EndAngle 即可輸出一個弧形：
<ed:Arc ArcThickness="12"
ArcThicknessUnit="Pixel"
EndAngle="150"
Fill="#101a26"
StartAngle="-150"
Stretch="None"
StrokeEndLineCap="Round"
StrokeStartLineCap="Round" />
疊加兩個不同顏色的 Arc，可以實作這種效果：
可是仔細看，就算用了 StrokeStartLineCap 和 StrokeEndLineCap 兩個屬性，Arc 的兩端任然是直角，這不符合需求，所以這個方案簡單但不完美，我還要嘗試下一個方案，
4. 使用 Ellipse

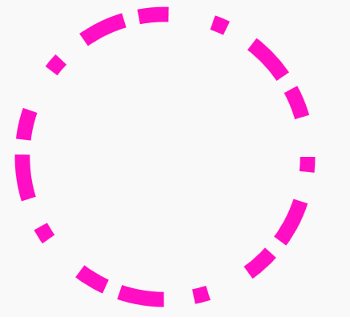

這個方案還算有趣，Ellipse 明明是圓形，卻能用來畫弧形，為了用 Ellipse 顯示進度，我們會用 StrokeDashArray 控制它的邊框長度，StrokeDashArray 用于將邊框變成虛線，它的值是一個 double 型別的有序集合，集合中的值指虛線中每一段的長度，長度單位是邊框值的寬度，例如以下圓形：
<Ellipse StrokeDashArray="1,2,3"
Stroke="#FFFF0EC4"
StrokeThickness="10"
Height="200"
/>
邊框寬度為 10，虛線的第一段是長度為 10 的實線，第二段為長度為 20 的空白，第三段為長度為 30 的實線，然后如此回圈直到結束，
用 StrokeDashArray 做進度提示的基本做法就是將進度（Progress）通過 Converter 轉換為分成兩段的 StrokeDashArray，第一段為實線，表示當前進度，第二段為空白，假設一個 Shape 的邊長是 100，當前進度為 50，則將 StrokeDashArray 設定成 {50，double.MaxValue} 兩段，
為了實作弧形進度條，我們還需要控制 Ellipse 旋轉的角度，具體來說我實作了一個 EllipseProgressBehavior，里面有 Progress、StartAngle 和 EndAngle 三個屬性，具體代碼在 這里，用這個 Behavior 控制 Ellipse 的邊框長度和旋轉角度，使用方式如下：
<Ellipse Margin="4"
Stroke="#7bcdd9"
StrokeThickness="4">
<interactivity:Interaction.Behaviors>
<local1:EllipseProgressBehavior EndAngle="150"
Progress="50"
StartAngle="-150" />
</interactivity:Interaction.Behaviors>
</Ellipse>
疊加兩個 Ellipse，即可實作需求中的弧形進度條，可是這時候弧形的兩端都是直角，即使設定了 StrokeStartLineCap 和 StrokeEndLineCap 兩個屬性都不起作用，對于用 StrokeDashArray 顯示的邊框，不能使用 StrokeStartLineCap 和 StrokeEndLineCap 去控制它的兩端的輪廓，而應該使用 StrokeDashCap：
StrokeDashCap="Round"
最終通過疊加兩個 Ellipse 實作了戶型進度條的需求：
5. 最后
童話和寓言都喜歡把相似的內容說上三次，例如三只小豬，三顧茅廬，弗利薩的三段變身，所以不是我在研究回字有多少種寫法，我只是遵循古法想把一種技術講透而已，
6. 參考
ArcSegment 類
幾何圖形
WPF 中的形狀和基本圖形概述
實用的Shape指南
7. 原始碼
- https://github.com/DinoChan/wpf_design_and_animation_lab
