最近接了個小專案10K，用了2個下班時間寫完，共花費了6-7個小時完成，如有同類需求的可以與本人聯系，QQ：120772981
視頻效果地址：
一、自制winform超牛用流程圖作業流組件，純GDI繪圖面向物件涂層設計
二、自制winform超牛用流程圖作業流組件，追加體驗功能以及講解代碼設計
功能目標：

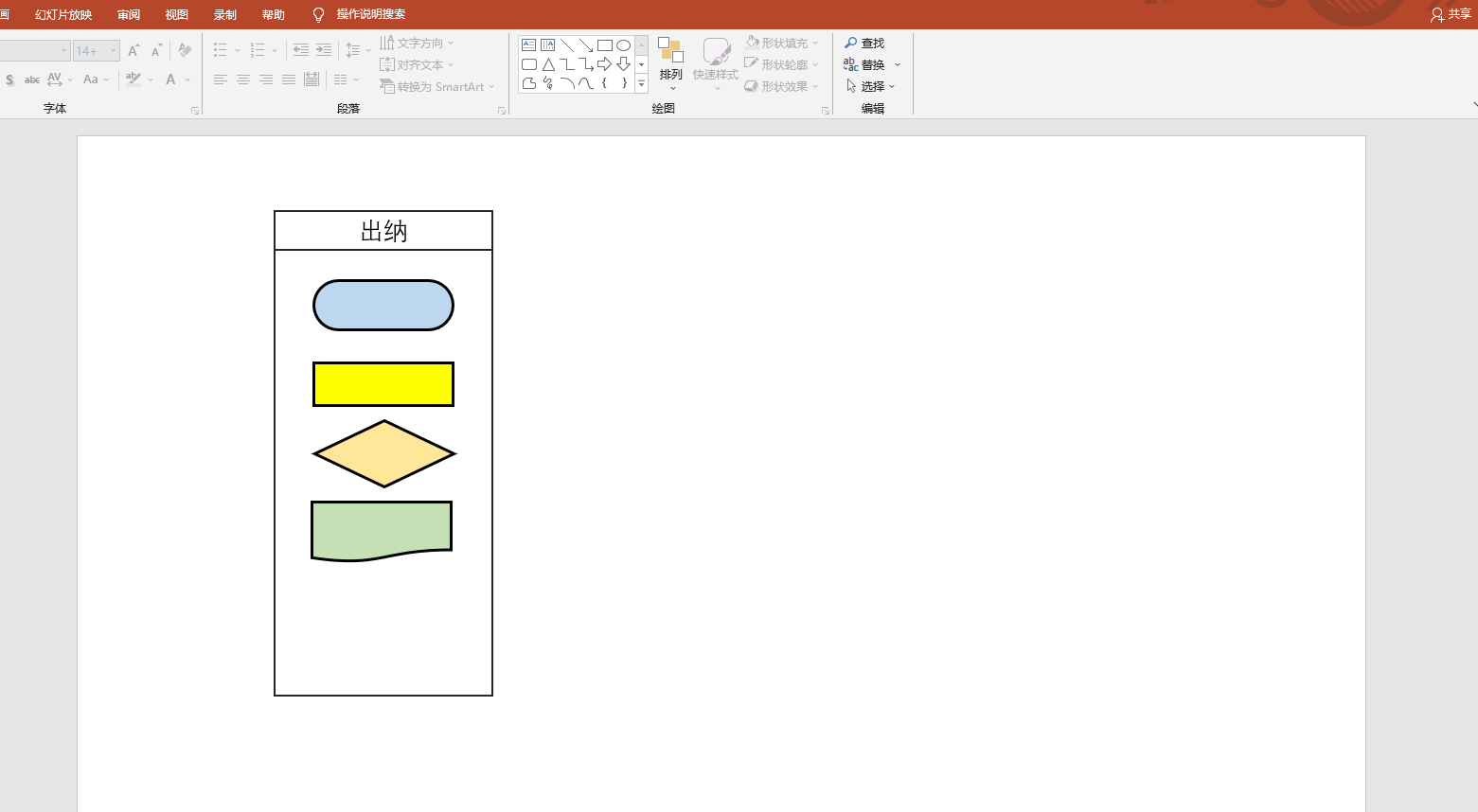

需要寫一個仿PPT畫泳道圖的組件，之前寫過作業流的組件，其實這個跟作業流組件基本一樣，所以寫這個也得心應手，PPT的效果圖如下,
在C#winform里面想要及支持手動拖拽又要只支持自定義的一些功能， 很會想到拖拽控制元件，控制元件直接放圖片不就的了嗎？這樣也可以， 但后續控制元件元素越來越大的時候，可能會出現控制元件閃屏，嚴重的可能性能都跟不上，再有如果用戶需要放大和縮小，里面有幾百個元素，是不是很崩潰，
隨著元素的增加以及用戶的操作邏輯增加，可能會直至跟不上用戶操作的節奏 ，會很托執行效率，
結合自己的經驗，采用GDI繪圖，設計思路就是將所有元素都有獨立的圖層， 用戶可自定義圖層，繪制自定義圖層內容，支持對目標圖層元素的移動、放大縮小，置頂和置底顯示等功能，同時這個組件支持匯出JSON圖層元素資料，并將Json資料加載還原圖形顯示等功能，
估計是多年經驗，寫起來這個設計思想有得到了進一步的升華，感覺用這個思想寫photoshop問題不大（我吹牛B呢，沒費用搞起來沒啥意義，），
具體實作界面如下：

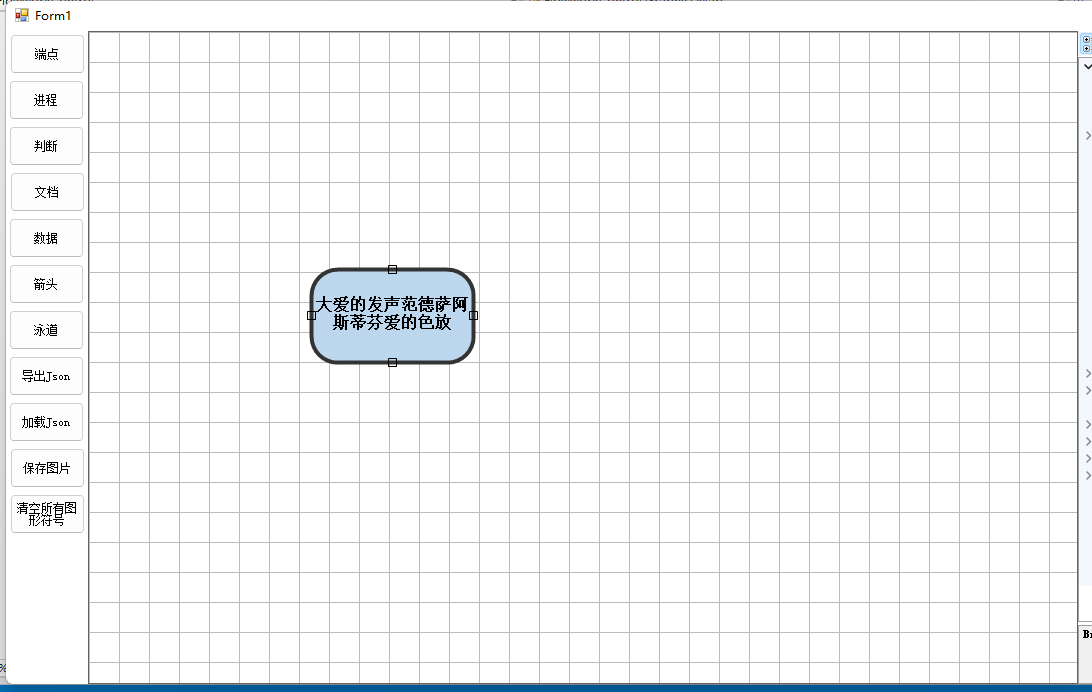

1、矩形框
首先我們數帶圓角的組件 用戶的矩形框追加圓角屬性，搞B/S方面的同學應該都知道CornerRadius或Radius 是圓角屬性，如果我們采用圖片的方式，在拉伸的時候圖形元素就會產生嚴重變形，所以我們通過
原始的GDI加能夠很好的解決這個問題，
通過滑鼠可任意移動圖層位置，同時，通過鍵盤上、下、左、右按鍵用戶也能夠最圖層進行微調，
針對很多開發者說GDI繪圖慢的問題， C# 的GDI繪圖本身并不慢，慢的根本原因還是在于能力不足所致，找找自身代碼原因，有些繪圖能區域重繪，就自己應該刷那就刷哪，你非得全刷，再有你的處理明明已經阻塞了你還要繼續同步執行，不慢才怪，目前我的這個組件放100個圖層，滑鼠任意拖拽任意移動，CPU占用率不足5%，
最后你來個總結，c# GDI不行，建議別聽風是雨，先深入了解一下他的機制， 最主要的就是這個繪圖設計思想，
對于這個組件支持文字自動換行，設定字體顏色，邊框顏色以及里面的背景顏色，
外邊框的四個小放款是放大和所有按鈕，滑鼠點擊是追加了ReSize游標，提升用戶指導性操作，

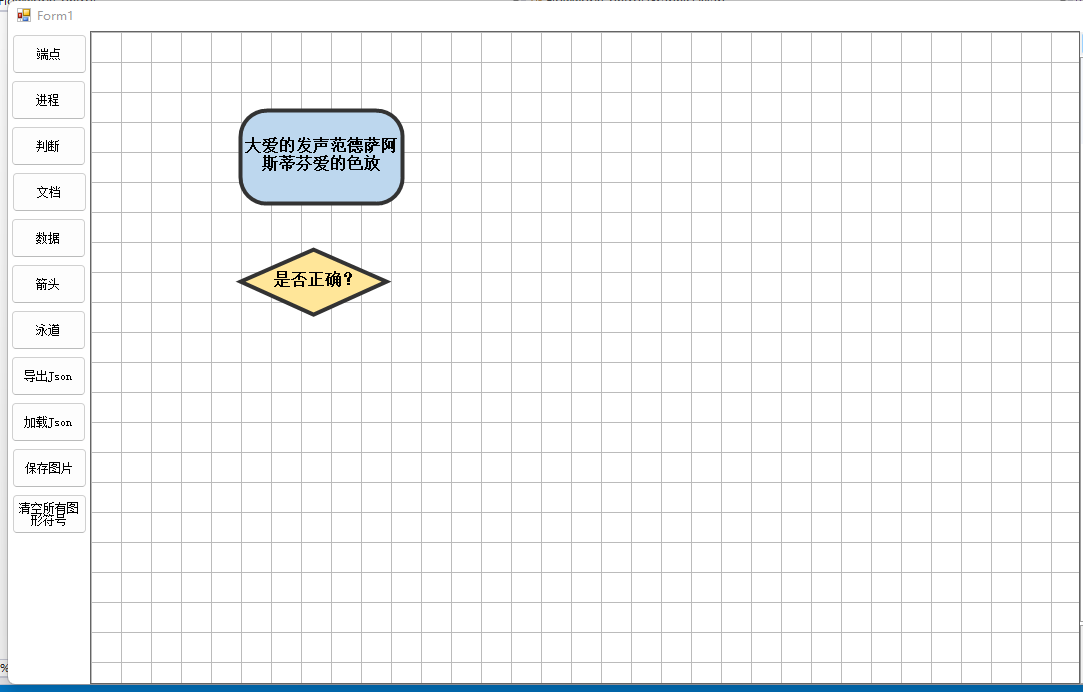

1、判斷框
跟矩形框相同，用戶也可以對其進行移動、調節尺寸，設定輸入內容、設定邊框顏色，背景顏色，字體大小，字體顏色等屬性，

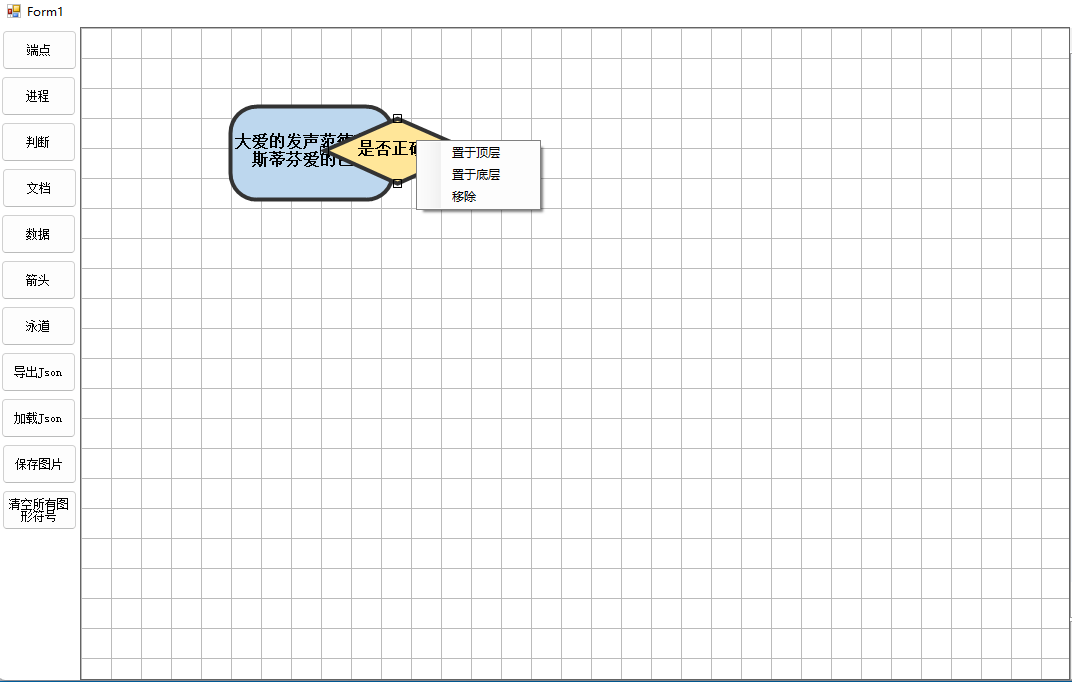

每個圖形元素都是一個獨立的圖層，用戶可以對其設定置頂，和置底，如下圖：

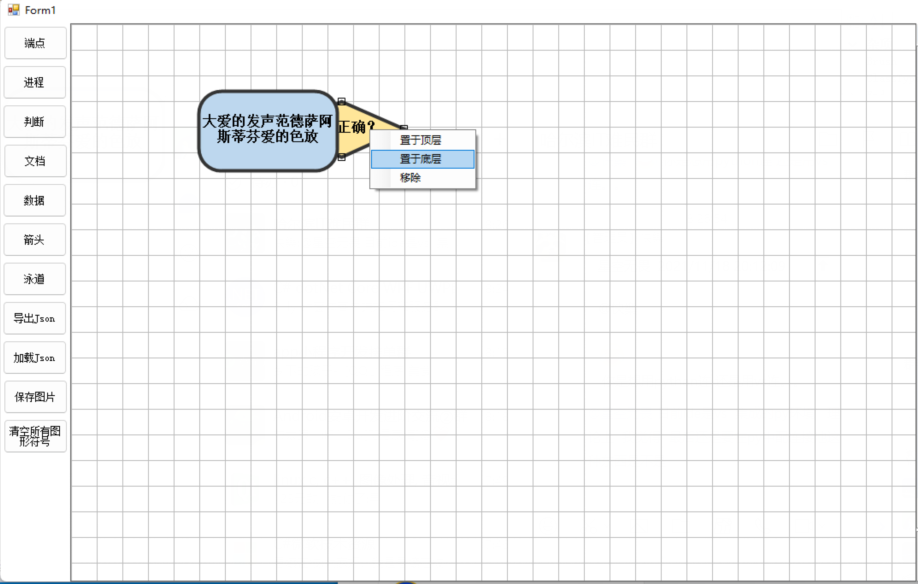

置于底層

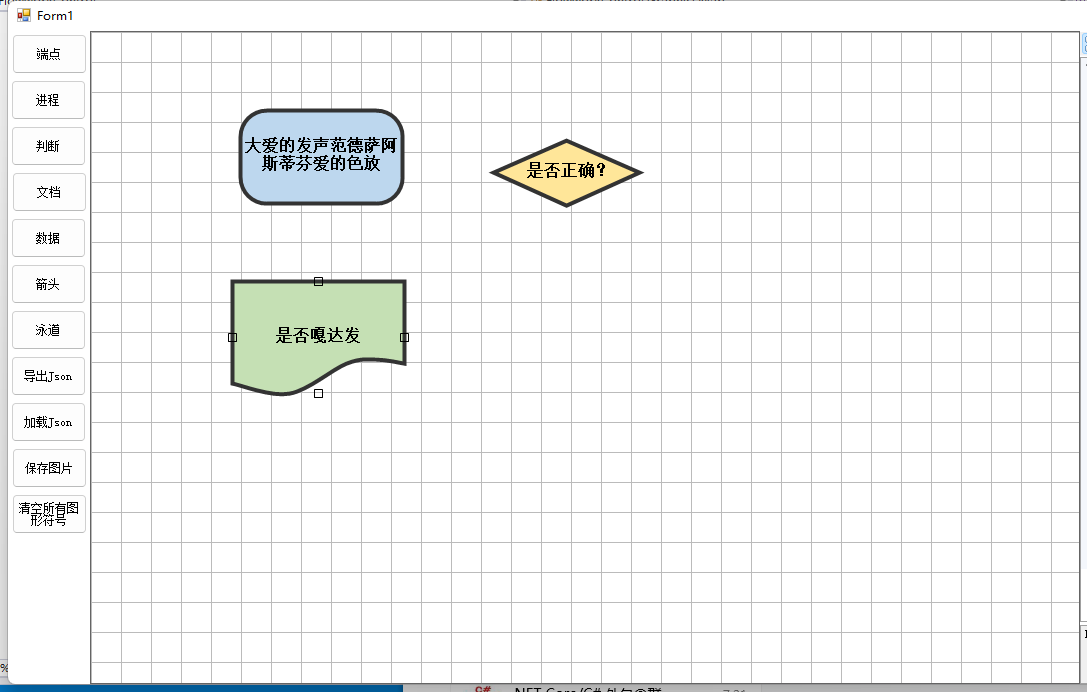

3、檔案框
所有的基礎屬性都集成一個基類元素，基類元素均包含以下操作， 用戶也可以對其進行移動、調節尺寸，設定輸入內容、設定邊框顏色，背景顏色，字體大小，字體顏色等屬性，

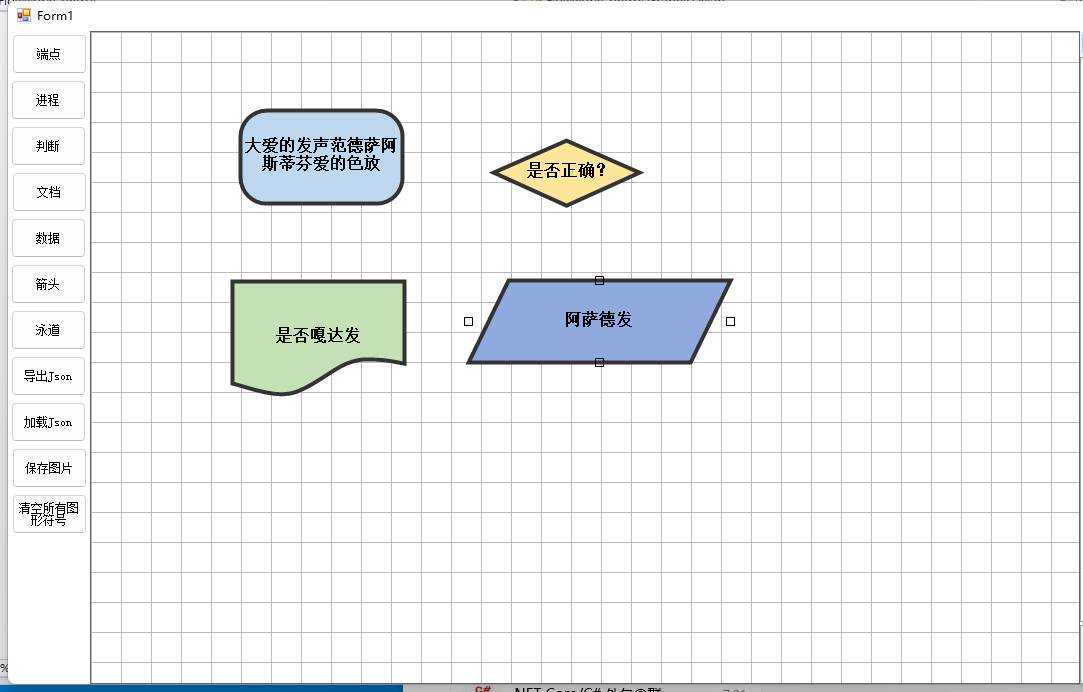

4、平行四邊形框

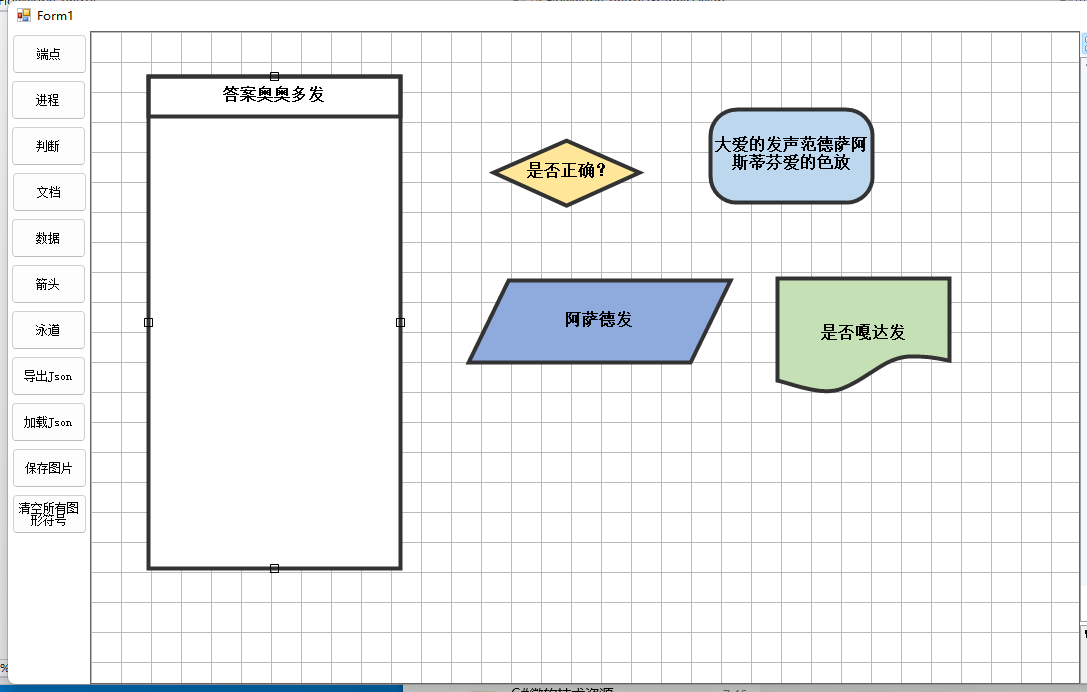

5、泳道圖層
