WPF 布局 在有限空間內讓兩個元素盡可能撐開的例子

我在嘗試寫一個顯示本機 WIFI 熱點的賬號和密碼的控制元件，要求此控制元件在有限的空間內顯示，但是盡可能顯示出熱點的賬號和密碼，而熱點的賬號和密碼是用戶配置的，也許長度很長，我的需求是在假如賬號的長度較短的時候，將剩余的空間盡可能給到密碼的顯示，反過來，在密碼長度比較短的時候，將剩余的空間給到賬號的顯示，如果兩者的長度都比較長，那么同時限制兩者的最大尺寸

有以下的不同的情況的需求

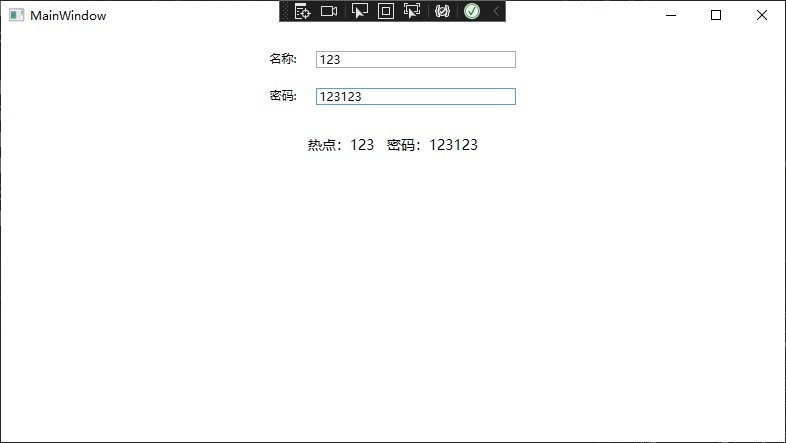

• 賬號和密碼的長度都較短，可以完全顯示

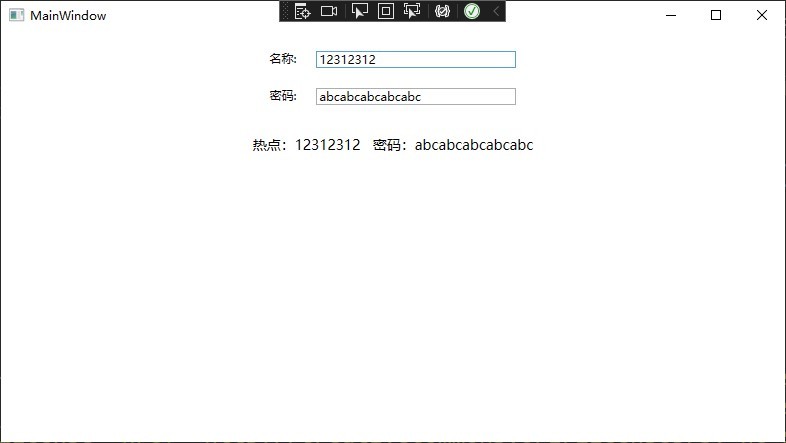

• 賬號較長，密碼較短，但合起來的長度小于最大尺寸，期望能完全顯示出來

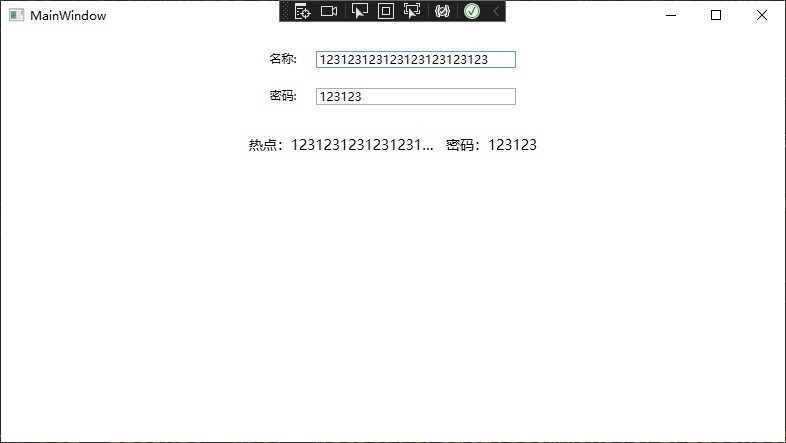

• 賬號超長，可以限制賬號顯示的最大長度

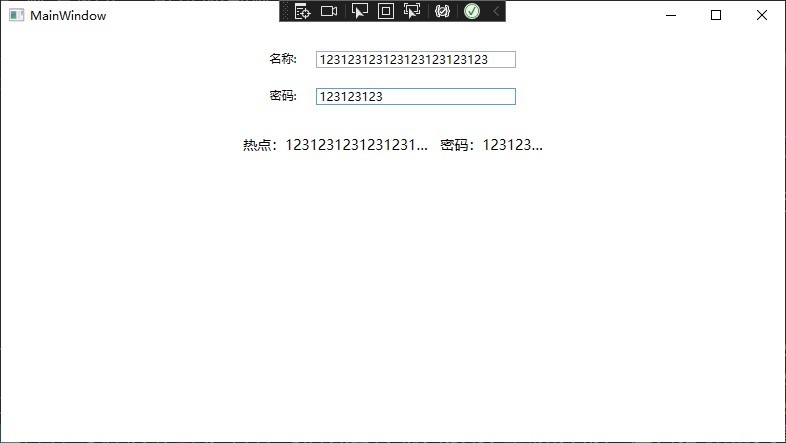

• 賬號超長，密碼較長，將會因為限制最大尺寸，而裁剪賬號和密碼顯示內容

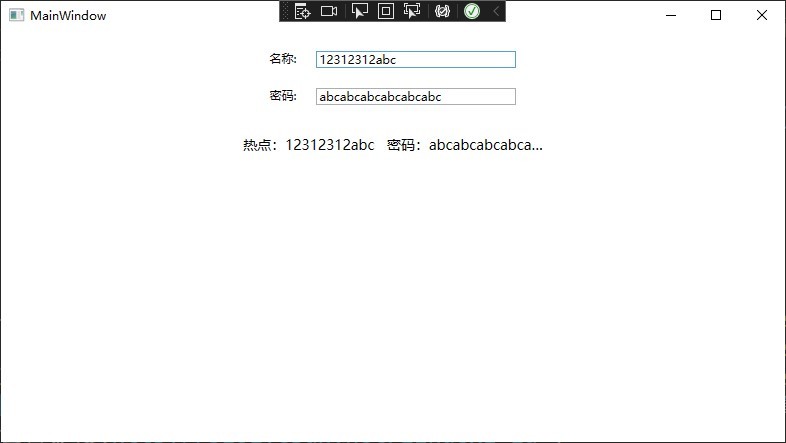

• 賬號較短，密碼較長，可以讓密碼占用更多的空間

• 如果賬號還沒達到限制的最大寬度，密碼超長，那么裁剪密碼內容

也就是說需要相當于在 Grid 里面造兩個可以撐開的 * 長度的，但是限制最大尺寸的布局，不過本文將用另一個方法，采用 StackPanel 加上轉換器來實作

先給 StackPanel 設定最大的寬度尺寸，接著設定 StackPanel 采用水平布局的方式，當然了本文的方法對于垂直布局也是生效的，只需要大家將對應的水平布局修改為垂直布局即可

   <StackPanel x:Name="OuterStackPanel" Max Orientation="Horizontal">
   </StackPanel>

在 StackPanel 里面放入必要的控制元件，其中對于賬號的內容顯示，只需要設定 MaxWidth 最大寬度即可，因為總的寬度計算是依靠 StackPanel 進行限制，而賬號內容顯示的控制元件的尺寸，是依靠后面的密碼顯示控制元件控制的

    <StackPanel x:Name="OuterStackPanel" Max Orientation="Horizontal">
            <TextBlock x:Name="SSIDTextBlock" d:Text="熱點：" Text="熱點：" FontSize="14" />
            <TextBlock x:Name="SSIDContentTextBlock" d:Text="SSID" Text="{Binding ElementName=NameTextBox,Path=Text}" FontSize="14" Max TextTrimming="CharacterEllipsis" />
            <TextBlock x:Name="SpaceTextBlock" Text="   " FontSize="14" />
   </StackPanel>

通過 SpaceTextBlock 控制元件，用來分割距離

接著就是加上，密碼顯示模塊，在密碼顯示里面，傳入 OuterStackPanel 里面，除了 SSIDContentTextBlock 系結賬號內容的空間外的其他控制元件的尺寸，用來計算剩余給 賬號內容顯示控制元件 和 密碼內容顯示控制元件 的總空間，再通過設定自身的最大空間占用值，即可在 賬號內容顯示控制元件 沒有占用較多空間時，盡可能撐開 密碼內容顯示控制元件 大小

            <TextBlock x:Name="PasswordTextBlock" d:Text="密碼：" Text="密碼：" FontSize="14" />
            <TextBlock x:Name="PasswordContentTextBlock" Grid.Column="4"  d:Text="Password" Text="{Binding ElementName=KeyTextBox,Path=Text}" FontSize="14" TextTrimming="CharacterEllipsis">
                <TextBlock.MaxWidth>
                    <MultiBinding Converter="{StaticResource MirrorPopupContentPasswordMaxWidthConverter}">
                        <Binding ElementName="OuterStackPanel" Path="MaxWidth"/>
                        <Binding ElementName="SSIDTextBlock" Path="ActualWidth"/>
                        <Binding ElementName="SSIDContentTextBlock" Path="ActualWidth"/>
                        <Binding ElementName="SpaceTextBlock" Path="ActualWidth"/>
                        <Binding ElementName="PasswordTextBlock" Path="ActualWidth"/>
                    </MultiBinding>
                </TextBlock.MaxWidth>
            </TextBlock>

以上的 MirrorPopupContentPasswordMaxWidthConverter 的代碼定義如下

    public class MirrorPopupContentPasswordMaxWidthConverter : IMultiValueConverter
    {
        public object Convert(object[] values, Type targetType, object parameter, CultureInfo culture)
        {
            if (values[0] is double total)
            {
            	// 一下的 Skip 傳入 1 表示的是跳過第 1 個控制元件的寬度計算
            	// 第 1 個控制元件是賬號內容顯示控制元件
                foreach (var val in values.OfType<double>().Skip(1))
                {
                    total -= val;
                }

                return total > 0 ? total : 0;
            }
            return DependencyProperty.UnsetValue;
        }

        public object[] ConvertBack(object value, Type[] targetTypes, object parameter, CultureInfo culture)
        {
            throw new NotImplementedException();
        }
    }

通過此方式即可實作在有限的空間內，讓兩個元素盡可能撐開

特別感謝 lsj 提供的方法

本文以上的代碼放在github 和 gitee 歡迎訪問

可以通過如下方式獲取本文的源代碼，先創建一個空檔案夾，接著使用命令列 cd 命令進入此空檔案夾，在命令列里面輸入以下代碼，即可獲取到本文的代碼

git init
git remote add origin https://gitee.com/lindexi/lindexi_gd.git
git pull origin 87fb070b57a1d4364f7c460d7f33c20545974dd0

以上使用的是 gitee 的源，如果 gitee 不能訪問，請替換為 github 的源

git remote remove origin
git remote add origin https://github.com/lindexi/lindexi_gd.git

獲取代碼之后，進入 NawhejefurWheekaijerehu 檔案夾
