使用 WPF 做個 PowerPoint 系列 基于 OpenXML 決議實作 PPT 文本描邊效果

本文是使用 WPF 做個 PowerPoint 系列的博客，本文來告訴大家如何決議 PPT 里面的文本描邊效果，在 WPF 應用中繪制出來，實作像素級相同

背景知識

在開始之前，期望你了解了 PPT 決議的入門知識，如對 PPT 決議了解很少，請參閱 C# dotnet 使用 OpenXml 決議 PPT 檔案

在 PPT 里面可以給文本的某些文字設定描邊效果，描邊效果從 OpenXML 層上是不屬于特效的，只是屬于邊框屬性，在 PPT 里面，可以給文本加上 Outline 邊框屬性，從而讓文字描邊

效果

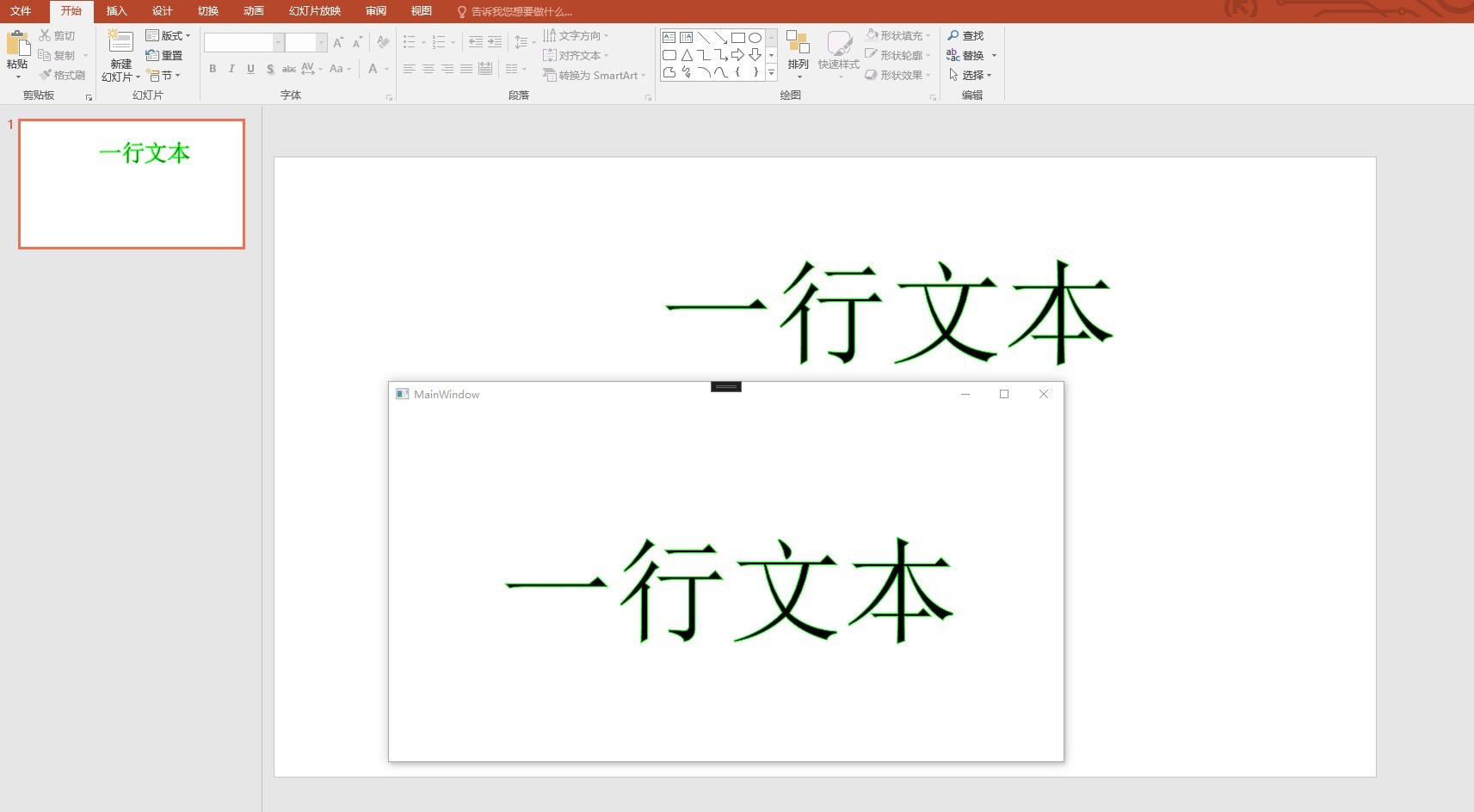

開始之前，先讓大家看一下效果

決議

開始之前，先進行讀取檔案，代碼如下，以下代碼和測驗檔案，都可以在本文末尾獲取

            var file = new FileInfo("Test.pptx");

            using var presentationDocument = PresentationDocument.Open(file.FullName, false);
            var slide = presentationDocument.PresentationPart!.SlideParts.First().Slide;

本文以下代碼，為了方便告訴大家核心部分邏輯，將根據 Test.pptx 檔案進行忽略很多引數的判斷，在實際專案中，還請大家自行進行引數判斷邏輯

此測驗檔案在第一頁只有一個元素，就是本文的加文本描邊的元素，獲取的代碼如下

            var shape = slide.CommonSlideData!.ShapeTree!.GetFirstChild<Shape>()!;

此 Shape 的 OpenXML 內容大概如下

 <p:sp>
   <p:spPr>
     <a:prstGeom prst="rect">
     </a:prstGeom>
     <a:noFill />
   </p:spPr>
   <p:txBody>
     <a:bodyPr wrap="square" rtlCol="0">
       <a:spAutoFit />
     </a:bodyPr>
     <a:lstStyle />
     <a:p>
       <a:r>
         <a:rPr lang="zh-CN" altLang="en-US" sz="10000">
           <a:ln w="9525">
             <a:solidFill>
               <a:srgbClr val="00FF00" />
             </a:solidFill>
           </a:ln>
         </a:rPr>
         <a:t>一行文本</a:t>
       </a:r>
       <a:endParaRPr lang="en-US" sz="10000" dirty="0" />
     </a:p>
   </p:txBody>
 </p:sp>

在 PPT 里面的文本框也是形狀，是默認的矩形

            var shapeProperties = shape.ShapeProperties!;
            var presetGeometry = shapeProperties.GetFirstChild<PresetGeometry>()!;
            // 這是一個文本框
            Debug.Assert(presetGeometry.Preset?.Value =https://www.cnblogs.com/lindexi/p/= ShapeTypeValues.Rectangle);
            Debug.Assert(shapeProperties.GetFirstChild() is not null);

以上只是告訴大家可以如何獲取形狀，需要在自己的業務代碼里面，進行判斷

獲取文本框的文本，可以使用如下代碼

            var textBody = shape.TextBody!;
            Debug.Assert(textBody != null);

一個文本里面有很多段落，段落里面，文本有不同的樣式，如一段可以有不同加粗的文本，相同的樣式的文本放在一個 TextRun 里面，不同的樣式的文本放在不同的 TextRun 里面

因此決議需要先遍歷段落，再遍歷 TextRun 元素

            foreach (var paragraph in textBody.Elements<DocumentFormat.OpenXml.Drawing.Paragraph>())
            {
                // 這個文本段落是沒有屬性的，為了方便樣式，就不寫代碼
                //if (paragraph.ParagraphProperties != null)

                foreach (var run in paragraph.Elements<DocumentFormat.OpenXml.Drawing.Run>())
                {
                }
            }

獲取 TextRun 的屬性如下

   var runProperties = run.RunProperties!;

此屬性上可以拿到當前文本的字號等資訊，代碼如下

   var fontSize = new PoundHundredfold(runProperties.FontSize!.Value).ToPound();

接下來是本文的核心，獲取 Outline 屬性，代碼如下

      var outline = runProperties.Outline!;

對應的 OpenXML 代碼如下

 <a:ln w="9525">
   <a:solidFill>
     <a:srgbClr val="00FF00" />
   </a:solidFill>
 </a:ln>

咱所關注基本只有粗細和顏色，獲取方法分別如下

     var outlineWidth = new Emu(outline.Width!.Value);

獲取顏色的代碼如下

                    var solidFill = outline.GetFirstChild<SolidFill>()!;
                    var rgbColorModelHex = solidFill.GetFirstChild<RgbColorModelHex>()!;
                    var colorText = rgbColorModelHex.Val!;

通過 win10 uwp 顏色轉換 的方法可以將 colorText 轉換為 SolidColorBrush 物件

再獲取文本內容，大概就完成了

                    // 默認字體前景色是黑色

                    var text = run.Text!.Text;

接下來就是在界面繪制

繪制

如 WPF 文字描邊 博客，先通過 FormattedText 構建出 Geometry 物件，再通過 Geometry 物件進行繪制

代碼如下

                    var formattedText = new FormattedText(text, CultureInfo.CurrentCulture,
                        FlowDirection.LeftToRight,
                        new Typeface
                        (
                            // 默認是宋體
                            new FontFamily("宋體"),
                            FontStyles.Normal,
                            FontWeights.Normal,
                            FontStretches.Normal
                        ),
                        // 在 WPF 里面，采用的是 EM 單位，約等于像素單位
                         fontSize.ToPixel().Value,
                        Brushes.Black, 96);

通過 FormattedText 構建出 Geometry 物件代碼如下

                    var geometry = formattedText.BuildGeometry(new ());

接著通過 System.Windows.Shapes.Path 將 Geometry 繪制到界面上

                    var path = new System.Windows.Shapes.Path
                    {
                        Data = https://www.cnblogs.com/lindexi/p/geometry,
                        Fill = Brushes.Black,
                        Stroke = BrushCreator.CreateSolidColorBrush(colorText),
                        StrokeThickness = outlineWidth.ToPixel().Value,

                        HorizontalAlignment = HorizontalAlignment.Center,
                        VerticalAlignment = VerticalAlignment.Center,
                    };

                    Root.Children.Add(path);

通過以上代碼，即可在界面畫出和 PPT 一樣的界面

代碼

本文所有代碼和測驗檔案放在github 和 gitee 歡迎訪問

可以通過如下方式獲取本文的源代碼，先創建一個空檔案夾，接著使用命令列 cd 命令進入此空檔案夾，在命令列里面輸入以下代碼，即可獲取到本文的代碼

git init
git remote add origin https://gitee.com/lindexi/lindexi_gd.git
git pull origin 71af5b0e47493ff7f5f43be33583265805da9d84

以上使用的是 gitee 的源，如果 gitee 不能訪問，請替換為 github 的源

git remote remove origin
git remote add origin https://github.com/lindexi/lindexi_gd.git

獲取代碼之后，進入 Pptx 檔案夾

參考

WPF 文字描邊

更多請看 Office 使用 OpenXML SDK 決議檔案博客目錄
