背景:
在做工控系統集成軟體開發中遇到需要和歐姆龍PLC對接，考慮專案工期優先想到了采用FinsTCP通訊協議，接下來就是記錄如何一步步實作這一通訊模塊，記錄自己的實作程序以便自己不會忘記，也為后續有遇到同樣問題的朋友帶來幫助，
本篇介紹如何配置歐姆龍PLC及PLC資料塊構建，你可以了解到PLC連接，地址塊資料監控，以下為配置步驟
1.連接
網線直連電腦，注意網線查TCP/IP通訊埠;

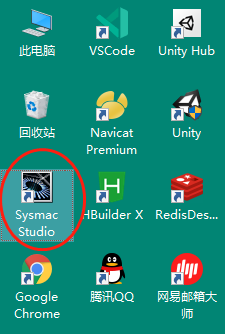

這里采用“Sysmac studio”編程環境；需自行安裝；

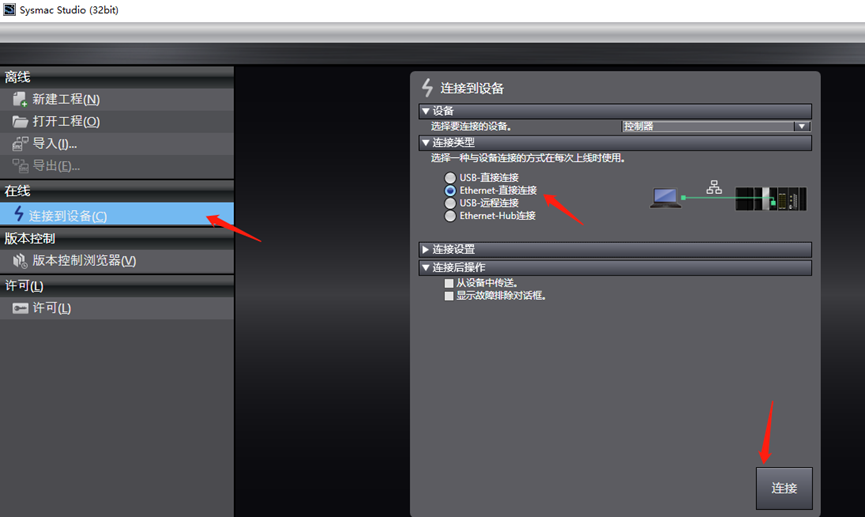

連接測驗

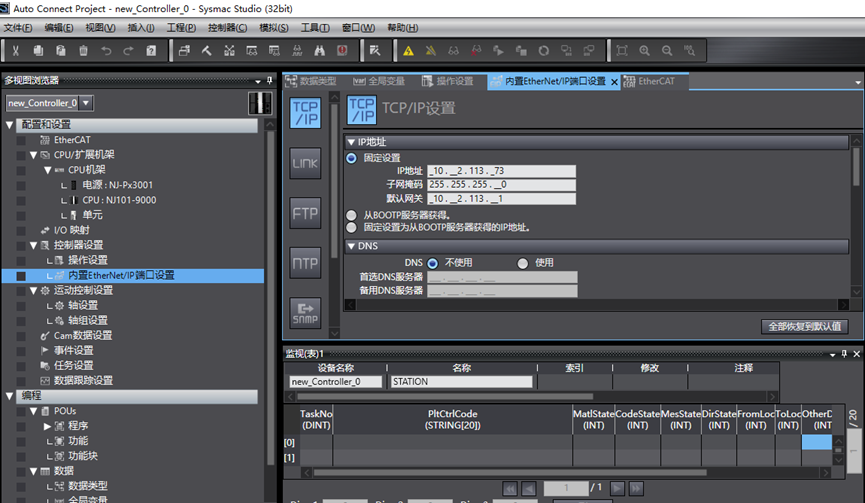

創建工程配置IP,默認IP->192.168.250.1

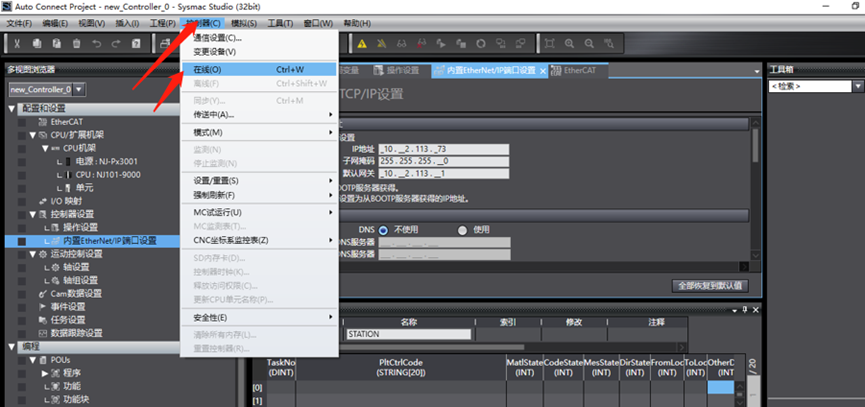

配置完指定IP后需上傳到PLC.先轉在線

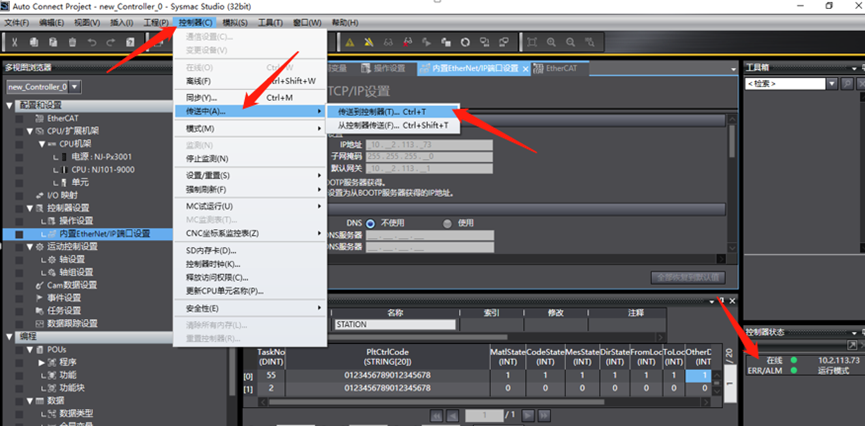

再上傳
這樣IP就設定完畢，

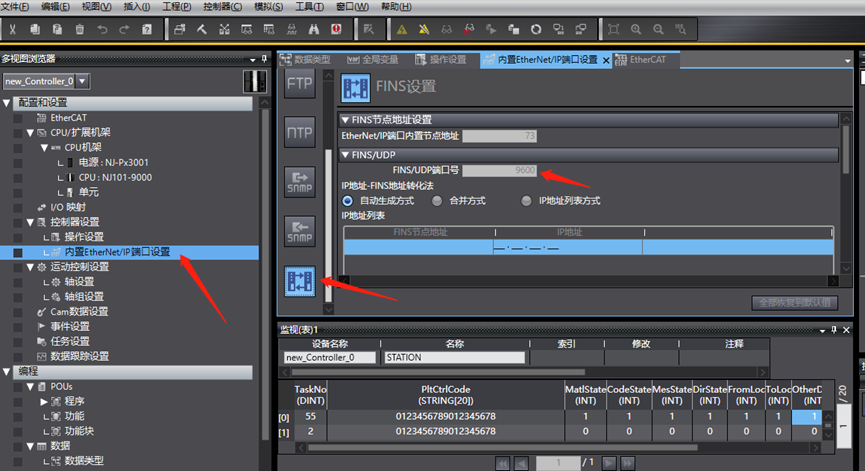

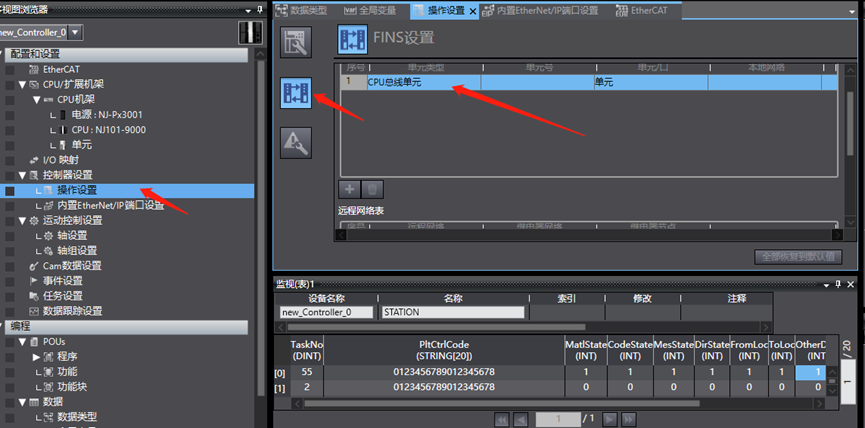

2.Fins設定
默認9600埠
默認設定

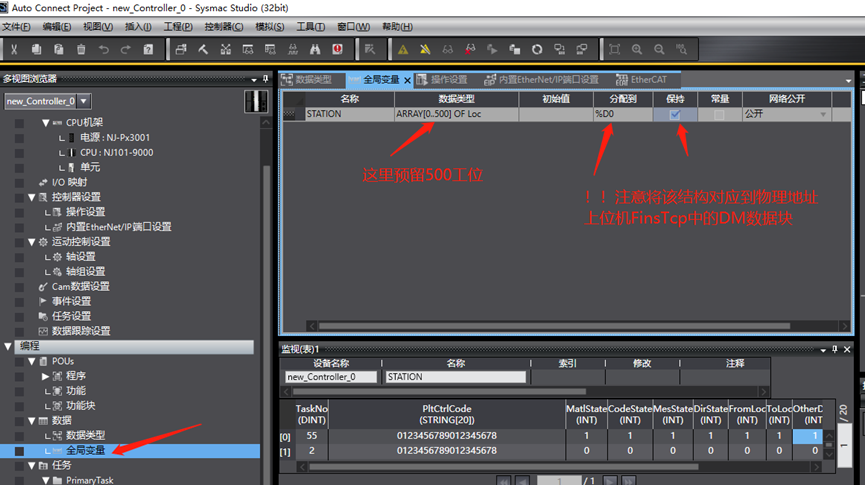

3. 建立協議資料塊地址
根據上位機與PLC協議建立資料結構
這樣基本就完成了上位機與PLC通訊要求，接下來進行測驗!
4.測驗

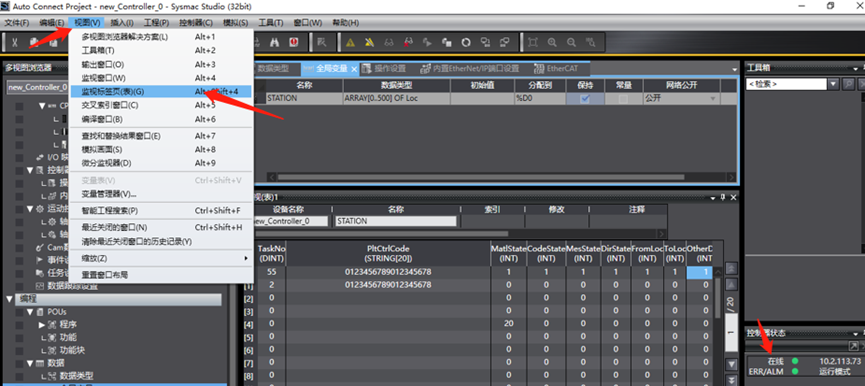

先轉到在線，再監控地址

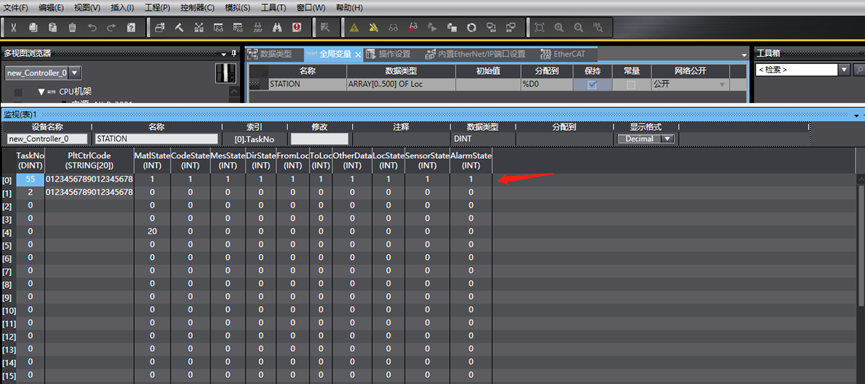

監控如下,可以手動修改值

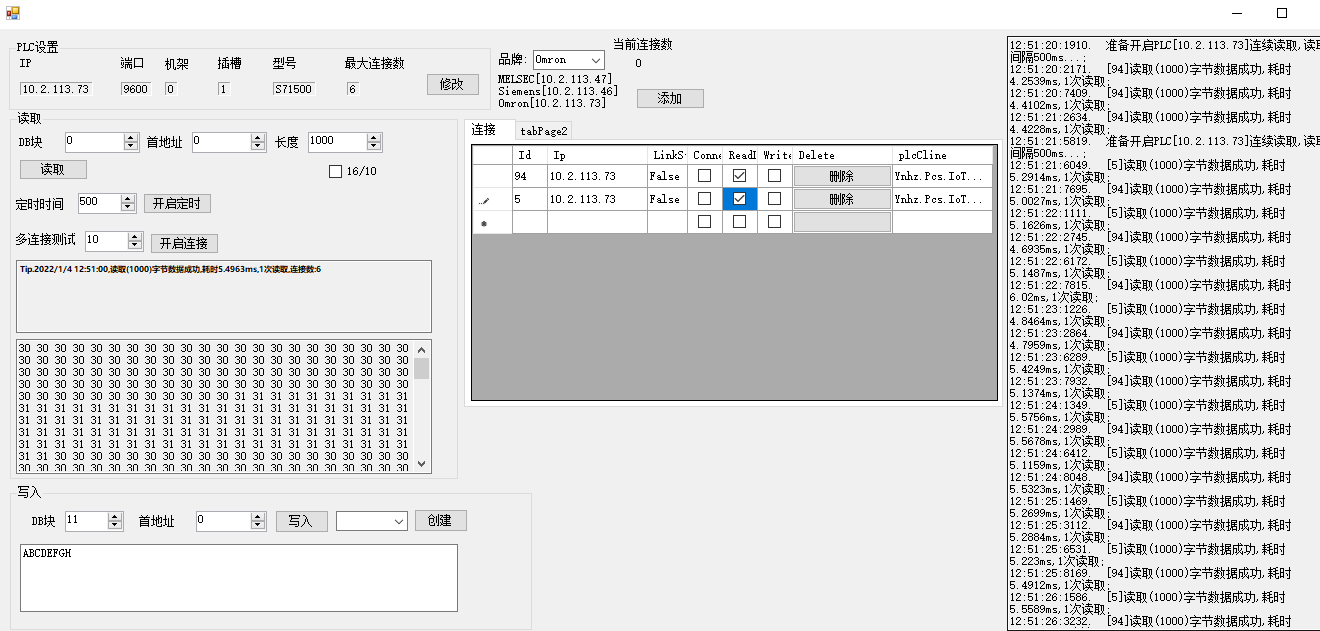

使用finstcp協議撰寫的上位機工具測驗:
成功!
下一篇介紹如何基于C#編程語言實作與歐姆龍PLC通訊.
