從21年10月份創建專案到1.0功能基本完成（包括設計，開發，測驗），耗時已經有3個多月，開發效率非常低，基本都是利用零碎時間完成，廢話不多說，
1. 介紹
設計Gcs Communication主要解決系統集成和測驗自動化領域的各種通訊問題，讓工程師能快速上手完成產品驗證、系統搭建和設備部署，
Gcs Communication基于C# 和 TestStand engine搭建框架，通訊模塊會包含常用的通訊協議：ModbusTCP，ModbusRTU，RS232，TCP/IP ,CAN, HTTP , MQTT，SSH等，這些模塊都會以插件的形式嵌入通訊平臺，
Gcs Communication擁有”編輯“和”運行時“兩種模式，在編輯狀態下可以編輯具體協議、指令和引數，并可以運行除錯，如果命令驗證結束即可保存，運行模式下可以直接運行保存的命令及引數，
可以理解為離線除錯完，測驗程式也已經完成，無需再集成一遍代碼，
2. 安裝使用
軟體需求：
- .NET Framework 4.6.1 or later
- TTStand 2.5.3.3 or later
點擊exe檔案，默認安裝即可，

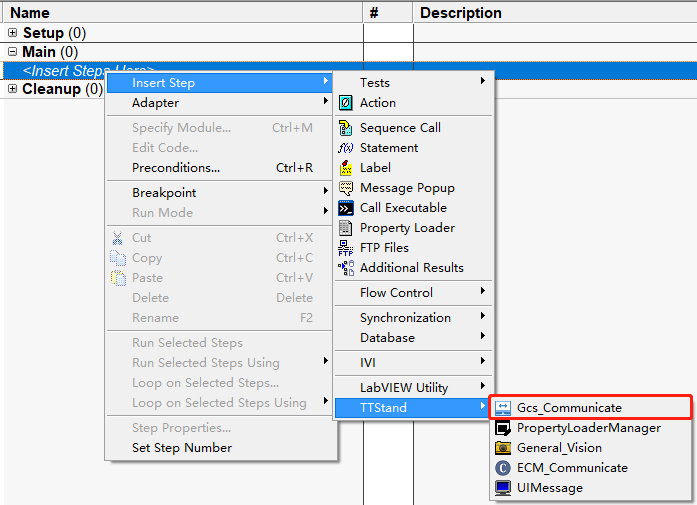

在TTStand環境下使用：打開Development環境，右擊插入步驟如下圖
可以右擊步驟選擇Edit或者直接按快捷鍵Ctrl+E，打開編輯界面，
3. 圖形界面

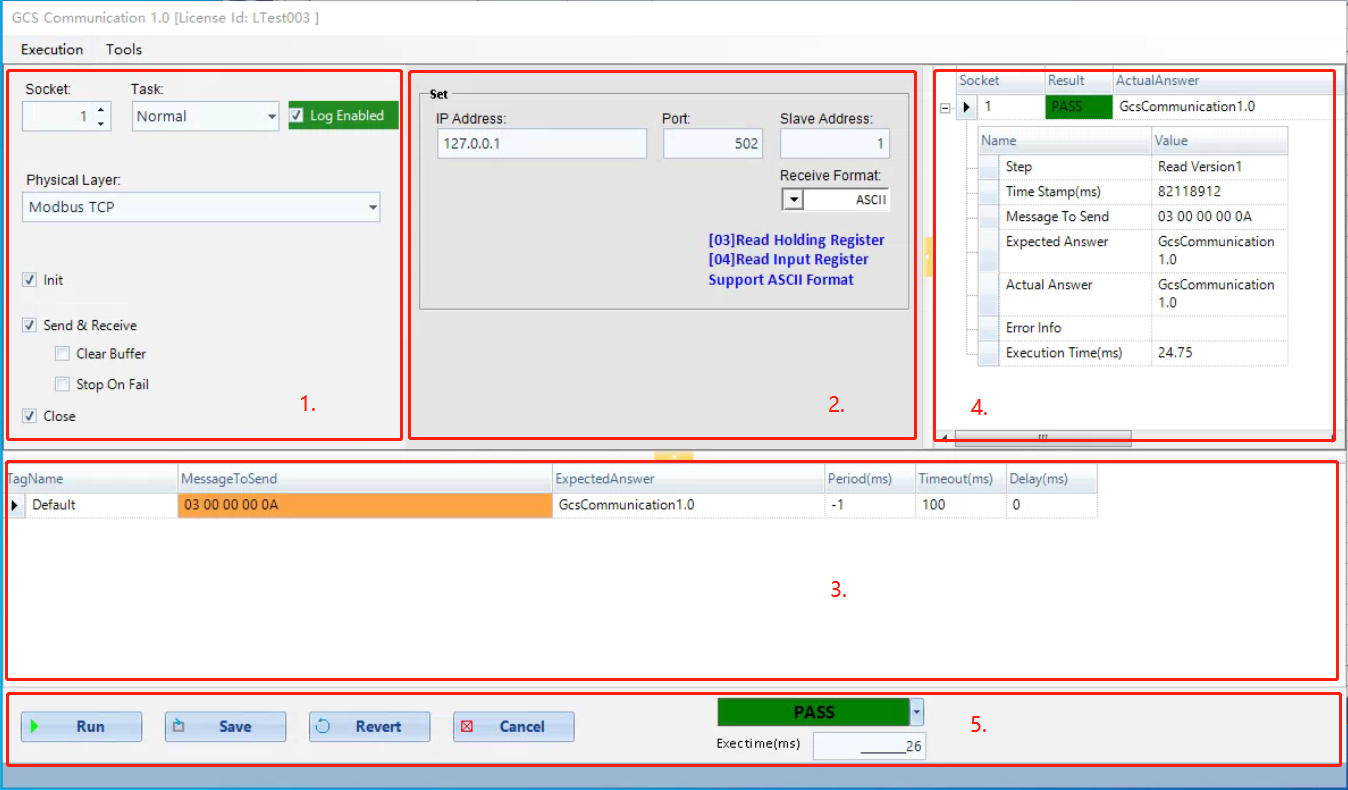

下圖展示了Gcs Communication功能塊：
主要功能塊：
- 主設定
- 物理層插件設定
- 指令編輯
- 結果輸出
- 編輯控制元件和狀態顯示
具體功能會在下面小節一一介紹，

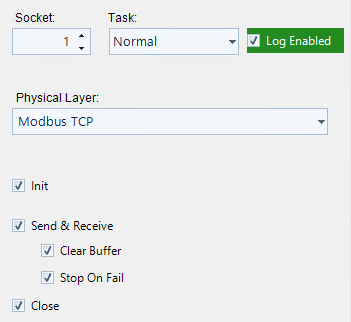

4. 主設定
Socket: 指測驗工位號，默認值為1，在運行模式下，該值由TTStand傳入，
Task: 默認值為Normal，有些通訊協議需要創建回圈幀任務，可以選擇非Normal項，
Physical Layer: 直接關聯物理層硬體和相應的協議，選擇不同，物理層的插件界面會隨之切換，
選擇不同的插件，插件需要完成:
- open -> 處理跟硬體建立通訊連接
- SendMessage -> 處理按照相應的引數發送資訊給硬體
- ReceiveMessage -> 處理接收來之硬體的反饋資訊并且判斷結果是否Pass or Fail ,通訊平臺不負責判斷反饋的是否正確，完全由插件負責判斷，除非插件由例外發生，平臺會停止任務并判定Fail
- ClearBuffer -> 處理硬體或者軟體的快取資訊的清除
- Close -> 處理跟硬體斷開通訊連接
Init: 如果勾選，Gcs Communication會呼叫對應插件的Open函式，
Send & Receive: 如果勾選，Gcs Communication會呼叫對應插件執行如下表格中指令的發送和接收任務，
Clear Buffer: 如果勾選，Gcs Communication會將使能信號傳遞給插件執行，Send & Receive定義的指令是如果是多條，那么沒條指令都會執行Clear Buffer任務，
Stop On Fail: 如果勾選，指示有指令Fail,Gcs Communication將停止發送指令，假設只有一條指令，此項將不起作用，
Close: 如果勾選，Gcs Communication會呼叫對應插件的Close函式，
5. 物理層插件設定
這個區域用于動態加載插件的特有設定，當Physical Layer沒有任何定義，這個區域將是空白，
6. 指令編輯
這個區域用于配置和外設、儀器、產品等發送和接收的指令，
這個表格支持多行配置，當"Send & Receive"被勾選，這個區域將被使能，
指令執行的順序會按照表格定義的順序，
TagName: 預留功能，后面的版本會支持從資料庫加載指令，
MessageToSend: 需要通過插件發送給硬體、儀器或者產品的指令，如果協議支持只讀，這項可以為空，
這項可以通過加載TTStand運算式變數，作為需要發送的指令
在MessageToSend區域滑鼠右擊可以插入運算式，插入的變數型別需要是字串型別，否則會提示插入變數失敗，
TTStand變數通過 '^'符號進行標記，同時支持和其他指令混合存在，這部分都由Gcs Communication負責決議，
ExpectedAnswer: 這條指令期望接收硬體、儀器或者產品的反饋資訊，可以為空，
Period(ms): 在物理層期望資訊以周期性發送，單位為ms,這項功能取決于插件的功能，不由Gcs Communication負責，默認值為-1，沒有周期性發送，
Timeout(ms): 單條指令的超時設定，如果超時，Gcs Communication將判定這步驟Fail，默認值100ms，
Delay(ms): 在當前指令結束后執行這個同步延時，單位為ms,默認值為0，
7. 結果輸出
結果輸出區域會顯示指令執行的結果，將會被展示在一個樹形控制元件中，如下圖，
Socket: 執行任務所在的工位號
Result: 可能的值為PASS,FAIL
Actual Answer: 實際從硬體、儀器或者產品反饋的資料
StepName: 當前步驟的名稱
Time Stamp(ms): 當天的時間戳，單位為ms
MessageToSend: 請求發送的資料
ExpectedAnswer: 期望接收的資料
Error Info: 指令發生錯誤的資訊
Execution Time(ms): 當前指令執行的時間，單位為ms
8. 編輯控制元件和狀態顯示
執行控制元件->這個區域包含如下按鈕：
Run: 執行當前配置的指令，
Save: 保存當前配置的引數和指令
Revert: 將所有配置的引數恢復到初始位置
Cancel: 取消操作，關閉編輯界面，如果有引數改動且未保存的，將不會被保存，
步驟狀態結果顯示控制元件：
當指令執行Fail時，可以查看Fail原因，
同時在結果顯示區也可以查看Fail原因：
9. 選單
Execution
- Exit 退出編輯界面，
Tool:
- Convert 轉換指令工具
10. 步驟引數
輸入引數：
輸入 引數都被保存在Step的容器中，詳細如下：
Step.ThreadTask
Step.LogEnabled
Step.Init、Step.EnableSendAndReceive、Step.ClearBuffer、Step.StopOnFail、Step.Close
Step.PhysicalLayerName
Step.PhysicalLayerString
Step.Tags
Step.MessagesToSend
Step.ExpectedAnswers
Step.Periods
Step.Timeouts
Step.Delays
輸出引數：
Step.Outputs
11. Log
當使能Log記錄指令發送程序，可以在TesterInfo\logs檔案夾下，找到對應插件的log檔案，
檔案名會以插件名+日期命名，
如下是一條指令log記錄的內容：
2022-01-12T19:03:27.2755336+08:00---{"Socket":"1","StepName":"Read Version1","Result":"PASS","MessageToSend":"03 00 0D 00 0A","ExpectedAnswer":"GcsCommunication1.0","ActualAnswer":"GcsCommunication1.0","TimeStamp":"68607274","ExecutionTime":"6.71","Error":""}
12. 運行時模式
運行時模式相對比較簡單，在編輯狀態下保存的引數，不管單步執行，在Process環境中執行都可以，
在TTStand的支持下，在生產環境中，可以在線除錯Gcs Communication通訊，

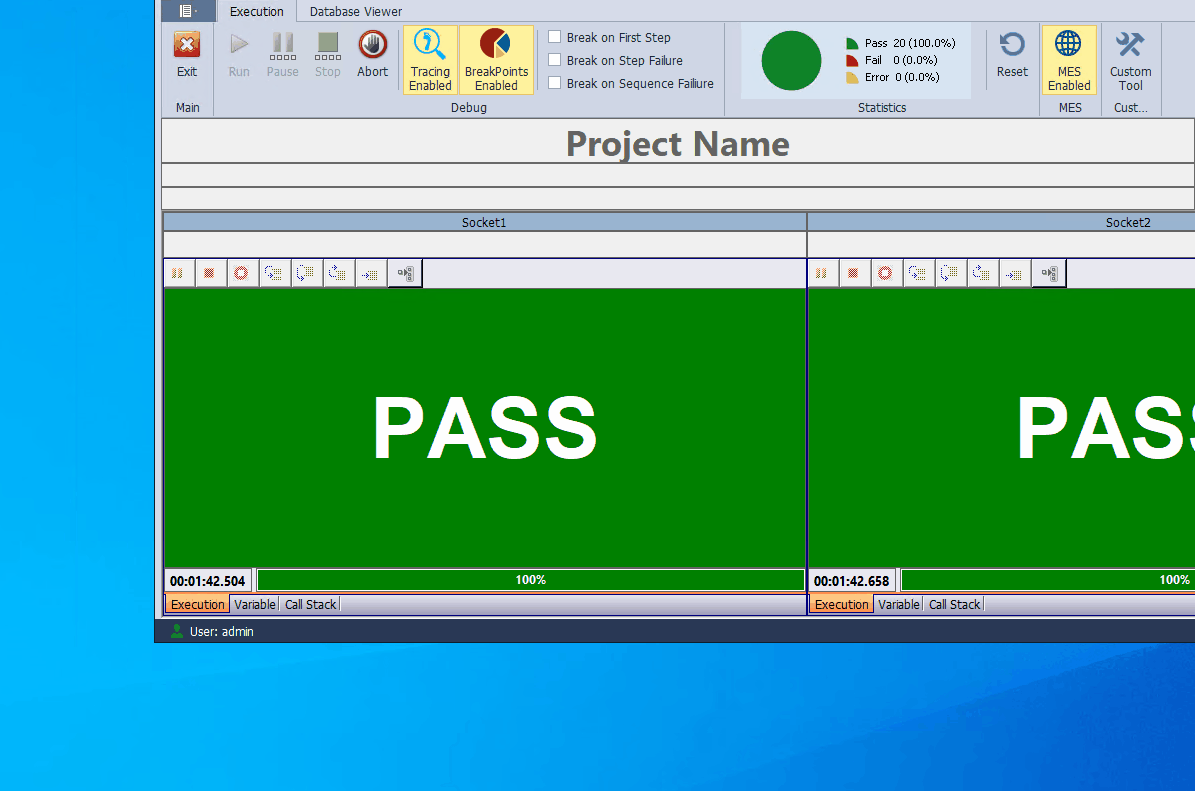

使用Interactive Step Into功能，實作可視化在線除錯，如下圖：
通過這個功能可以清晰的分析運行時通訊失敗的原因，提升尋找問題的速度，達到快速解決問題的目的，對已經投產的設備尤為重要！
總結：
Gcs Communicaiton通訊軟體的功能已經介紹完成，插件模塊功能的介紹將陸續更新，1.0版本已經實作Modbus TCP、Modbus RTU 、RS232 ，
如有疑問和建議，敬請留言...
