將xy坐標（以像素為單位）轉換為重心坐標(x,y,z)

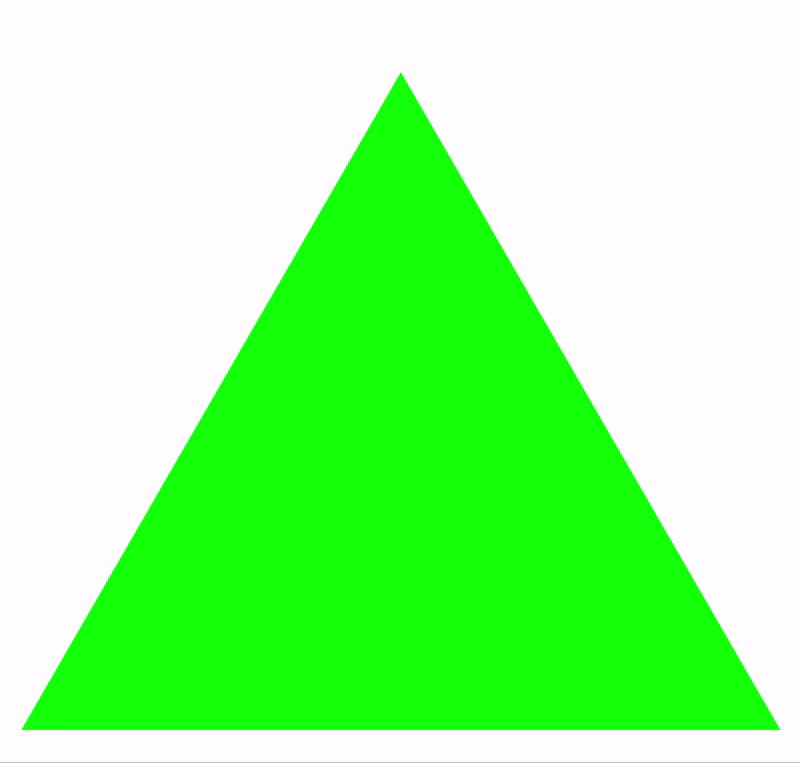

這可能是一個奇怪的，但我有一個像這樣的三角形圖形：

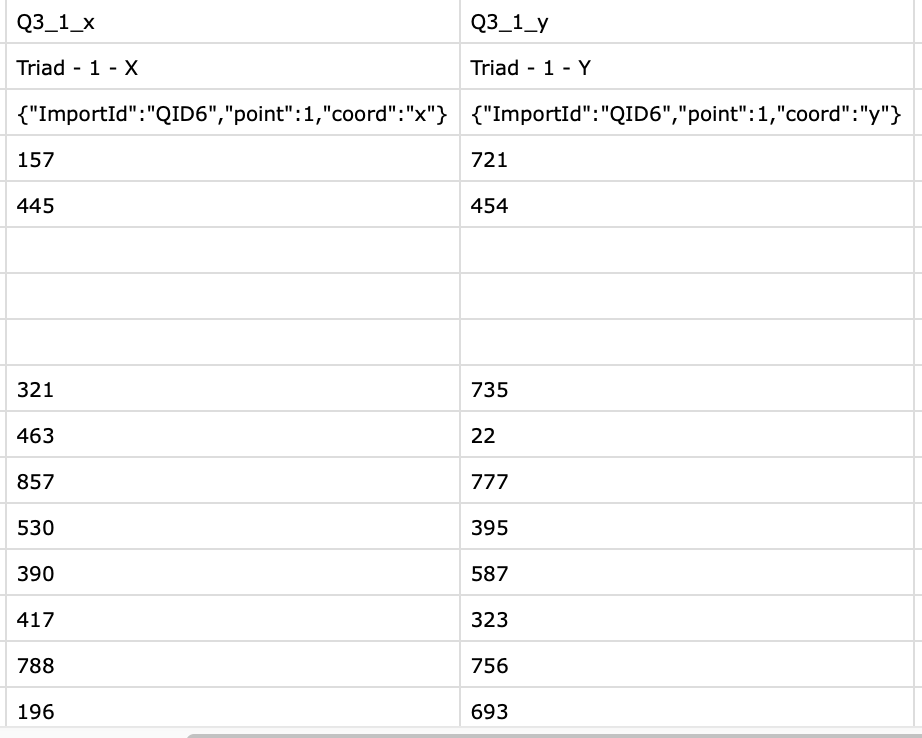

在測量平臺中，每當單擊此圖形中的某個點時，都會像這樣記錄以像素為單位的 x,y 坐標（x,y 的原點來自影像的左上角）

注意：只允許在綠色三角形內點擊。

有沒有辦法將這些坐標轉換為相對于二維單純形（這個三角形）的重心坐標（x，y，z）？

如果是這樣，考慮到我們有 x,y 以像素為單位的適當方程是什么。

它們是像素還是仍然被認為是笛卡爾坐標有關系嗎？

謝謝！

uj5u.com熱心網友回復：

所以你知道三角形三個頂點的坐標

A: {ax, ay}
B: {bx, by}
C: {cx, cy}

你想取任意一點

P: {px, py}

并找到三個重心坐標w_A, w_B,w_C使得

px = w_A * ax   w_B * bx   w_C * cx
py = w_A * ay   w_B * by   w_C * cy
1  = w_A   w_B   w_C

把它變成一個線性代數問題

| px |   | ax  bx  cx | | w_A |
| py | = | ay  by  cy | | w_B |
|  1 |   |  1   1   1 | | w_C |

待解決{w_A,w_B,w_C}

使用下面的示例代碼，我測驗了以下結果

Triangle A: <5, 0>
Triangle B: <2.5, 5>
Triangle C: <0, 0>
Random Point: <3.169941, 0.417091>
Barycentric: (0.5922791,0.08341819,0.3243028)
Target Point: <3.169941, 0.417091>

三角形.cs

using System.Numerics;

namespace ConsoleApp2
{
    public class Triangle
    {
        public Triangle(Vector2 a, Vector2 b, Vector2 c)
        {
            A = a;
            B = b;
            C = c;
        }

        public Vector2 A { get; set; }
        public Vector2 B { get; set; }
        public Vector2 C { get; set; }

        public Vector2 GetPoint(float w_A, float w_B, float w_C) => GetPoint((w_A, w_B, w_C));
        public Vector2 GetPoint((float w_A, float w_B, float w_C) coord)
        {
            return coord.w_A * A   coord.w_B * B   coord.w_C * C;
        }
        public (float w_A, float w_B, float w_C) GetBarycentric(Vector2 P)
        {
            float D = A.X * (B.Y - C.X)   A.Y * (B.X - C.X)   B.X * C.Y - B.Y * C.X;

            float w_A = ((B.Y - C.Y) * P.X   (C.X - B.X) * P.Y   (B.X * C.Y - B.Y * C.X)) / D;
            float w_B = ((C.Y - A.Y) * P.X   (A.X - C.X) * P.Y   (C.X * A.Y - C.Y * A.X)) / D;
            float w_C = ((A.Y - B.Y) * P.X   (B.X - A.X) * P.Y   (A.X * B.Y - A.Y * B.X)) / D;

            return (w_A, w_B, w_C);
        }

        public bool Contains(Vector2 point)
        {
            var (w_A, w_B, w_C) = GetBarycentric(point);
            return w_A>=0 && w_A<=1
                && w_B>=0 && w_B<=1
                && w_C>=0 && w_C<=1;
        }
    }
}

程式.cs

using System;
using System.Numerics;

namespace ConsoleApp2
{

    public static class Program
    {
        static readonly Random rng = new Random();

        static Vector2 RandomVector(float minValue = 0, float maxValue = 1)
        {
            return new Vector2(
                minValue   (maxValue - minValue) * (float)rng.NextDouble(),
                minValue   (maxValue - minValue) * (float)rng.NextDouble());
        }

        static void Main(string[] args)
        {
            Vector2 A = new Vector2(5f,0f);
            Vector2 B = new Vector2(2.5f,5f);
            Vector2 C = new Vector2(0f,0f);

            var triangle = new Triangle(A, B, C);

            Console.WriteLine($"Triangle A: {A}");
            Console.WriteLine($"Triangle B: {B}");
            Console.WriteLine($"Triangle C: {C}");

            Vector2 P = RandomVector(0f, 5f);

            Console.WriteLine($"Random Point: {P}");

            var (w_A, w_B, w_C) = triangle.GetBarycentric(P);
            Console.WriteLine($"Barycentric: ({w_A},{w_B},{w_C})");

            Vector2 T = triangle.GetPoint(w_A, w_B, w_C);
            Console.WriteLine($"Target Point: {T}");
        }
    }

}

uj5u.com熱心網友回復：

像素只是特定的單位，這個三角形表示仍然是笛卡爾坐標，所以你只需應用相同的公式，即（如注釋中指定）這個
