[WPF 自定義控制元件]創建包含CheckBox的ListBoxItem-有解無憂

1. 前言

Xceed wpftoolkit提供了一個CheckListBox，效果如下：

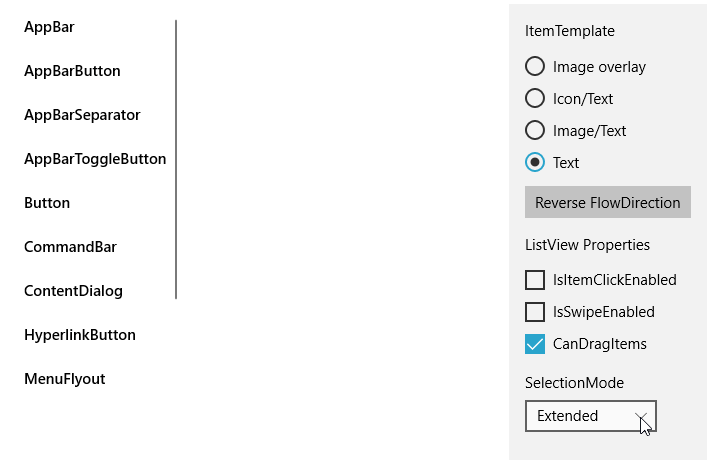

不過它用起來不怎么樣，與其這樣還不如參考UWP的ListView實作，而且影片效果也很好看：

它的樣式如下：

<ListViewItemPresenter ContentTransitions="{TemplateBinding ContentTransitions}"
    x:Name="Root"
    Control.IsTemplateFocusTarget="True"
    FocusVisualMargin="{TemplateBinding FocusVisualMargin}"
    SelectionCheckMarkVisualEnabled="{ThemeResource ListViewItemSelectionCheckMarkVisualEnabled}"
    CheckBrush="{ThemeResource ListViewItemCheckBrush}"
    CheckBoxBrush="{ThemeResource ListViewItemCheckBoxBrush}"
    DragBackground="{ThemeResource ListViewItemDragBackground}"
    DragForeground="{ThemeResource ListViewItemDragForeground}"
    FocusBorderBrush="{ThemeResource ListViewItemFocusBorderBrush}"
    FocusSecondaryBorderBrush="{ThemeResource ListViewItemFocusSecondaryBorderBrush}"
    PlaceholderBackground="{ThemeResource ListViewItemPlaceholderBackground}"
    PointerOverBackground="{ThemeResource ListViewItemBackgroundPointerOver}"
    PointerOverForeground="{ThemeResource ListViewItemForegroundPointerOver}"
    SelectedBackground="{ThemeResource ListViewItemBackgroundSelected}"
    SelectedForeground="{ThemeResource ListViewItemForegroundSelected}"
    SelectedPointerOverBackground="{ThemeResource ListViewItemBackgroundSelectedPointerOver}"
    PressedBackground="{ThemeResource ListViewItemBackgroundPressed}"
    SelectedPressedBackground="{ThemeResource ListViewItemBackgroundSelectedPressed}"
    DisabledOpacity="{ThemeResource ListViewItemDisabledThemeOpacity}"
    DragOpacity="{ThemeResource ListViewItemDragThemeOpacity}"
    ReorderHintOffset="{ThemeResource ListViewItemReorderHintThemeOffset}"
    HorizontalContentAlignment="{TemplateBinding HorizontalContentAlignment}"
    VerticalContentAlignment="{TemplateBinding VerticalContentAlignment}"
    ContentMargin="{TemplateBinding Padding}"
    CheckMode="{ThemeResource ListViewItemCheckMode}"
    RevealBackground="{ThemeResource ListViewItemRevealBackground}"
    RevealBorderThickness="{ThemeResource ListViewItemRevealBorderThemeThickness}"
    RevealBorderBrush="{ThemeResource ListViewItemRevealBorderBrush}">

屬性是很多了，但這里沒有自定義CheckBox樣式的方法，而且也沒法參考它的影片如何實作，幸好UWP還提供了一個ListViewItemExpanded樣式，里面有完整的布局、VisualState等，不過總共有差不多500行，只拿其中MultiSelectStates的部分也將近100行，這太過復雜了，這還是有些麻煩，在WPF中實作起來反而簡單很多，

2. 實作

微軟的檔案中有介紹如何Create ListViewItems with a CheckBox，原理十分簡單：

<DataTemplate x:Key="FirstCell">
  <StackPanel Orientation="Horizontal">
    <CheckBox IsChecked="{Binding Path=IsSelected,
      RelativeSource={RelativeSource FindAncestor, AncestorType={x:Type ListViewItem}}}"/>
  </StackPanel>
</DataTemplate>

就是在控制元件模板中添加一個CheckBox并且這個CheckBox通過FindAncestor的Binding方式系結到ListViewItem的IsSelected屬性，雖然是ListView的方法，但它同樣適用于ListBox，所以我使用這個方式封裝了一個ListBox控制元件，目前基本上沒什么功能，就只是在每個ListBoxItem前面加上一個CheckBox，以前介紹過如何自定義ItemsControl，要自定義一個ListBox控制元件，同樣需要三部：

定義ListBox
關聯ListBoxItem和ListBox
實作ListBox的邏輯

public class ExtendedListBox : ListBox
{
    public static readonly DependencyProperty IsMultiSelectCheckBoxEnabledProperty =
        DependencyProperty.Register(nameof(IsMultiSelectCheckBoxEnabled), typeof(bool), typeof(ExtendedListBox), new PropertyMetadata(true));

    public bool IsMultiSelectCheckBoxEnabled
    {
        get { return (bool)GetValue(IsMultiSelectCheckBoxEnabledProperty); }
        set { SetValue(IsMultiSelectCheckBoxEnabledProperty, value); }
    }

    protected override DependencyObject GetContainerForItemOverride()
    {
        return new ExtendedListBoxItem();
    }
}


public class ExtendedListBoxItem : ListBoxItem
{
    public ExtendedListBoxItem()
    {
        DefaultStyleKey = typeof(ExtendedListBoxItem);
    }
}

上面就是全部代碼，定義了ExtendedListBox和ExtendedListBoxItem兩個類，然后重寫GetContainerForItemOverride關聯這兩個類，最后在ExtendedListBox的代碼里模仿UWP的ListView提供了IsMultiSelectCheckBoxEnabled屬性，其他功能主要由XAML提供：

<Grid.ColumnDefinitions>
    <ColumnDefinition Width="Auto"/>
    <ColumnDefinition/>
</Grid.ColumnDefinitions>
<Primitives:KinoResizer>
    <CheckBox Margin="{TemplateBinding Padding}"
              IsChecked="{Binding IsSelected, Mode=TwoWay, RelativeSource={RelativeSource TemplatedParent}}"
              VerticalAlignment="{TemplateBinding VerticalContentAlignment}"
              IsTabStop="False"
              x:Name="SelectionCheckMark"/>
</Primitives:KinoResizer>
<ContentPresenter HorizontalAlignment="{TemplateBinding HorizontalContentAlignment}" SnapsToDevicePixels="{TemplateBinding SnapsToDevicePixels}" VerticalAlignment="{TemplateBinding VerticalContentAlignment}" Grid.Column="1"
                  Margin="{TemplateBinding Padding}"/>

ControlTemplate使用Resizer包裝CheckBox，這是為了CheckBox隱藏或顯示時有過渡影片，然后在ControlTemplate.Triggers里添加兩個DataTrigger，根據所屬的ListBox的IsMultiSelectCheckBoxEnabled和SelectionMode顯示或隱藏SelectionCheckMark：

<DataTrigger Binding="{Binding RelativeSource={RelativeSource Mode=FindAncestor,AncestorType=ListBox},Path=SelectionMode}"
             Value=https://www.cnblogs.com/dino623/p/"Single">

最終效果如下：

3. 添加VisualState

WPF的Button的ControlTemplate沒有使用VisualState，但Button支持VisualState，用戶可以自定義使用VisualState的ControlTemplate，ExtendedListBoxItem也模仿UWP提供了MultiSelectEnabled和MultiSelectDisabled兩個VisualState，因為ListBoxItem需要知道承載它的ListBox的IsMultiSelectCheckBoxEnabled和SelectionMode，所以需要給ListBoxItem添加一個Owner屬性，并多載ListBox的PrepareContainerForItemOverride函式，在這個函式中為ListBoxItem的Owner賦值：

protected override void PrepareContainerForItemOverride(DependencyObject element, object item)
{
    base.PrepareContainerForItemOverride(element, item);
    if (element is ExtendedListBoxItem listBoxItem)
        listBoxItem.Owner = this;
}

ListBoxItem中使用監視Owner的IsMultiSelectCheckBoxEnabled和SelectionMode的改變，并在這兩個值改變時更新VisualState：

protected virtual void OnOwnerChanged(ExtendedListBox oldValue, ExtendedListBox newValue)
{
    if (oldValue != null)
    {
        var descriptor = DependencyPropertyDescriptor.FromProperty(ListBox.SelectionModeProperty, typeof(ExtendedListBox));
        descriptor.RemoveValueChanged(newValue, OnSelectionModeChanged);

        descriptor = DependencyPropertyDescriptor.FromProperty(ExtendedListBox.IsMultiSelectCheckBoxEnabledProperty, typeof(ExtendedListBox));
        descriptor.RemoveValueChanged(newValue, OnIsMultiSelectCheckBoxEnabledChanged);
    }
    if (newValue != null)
    {
        var descriptor = DependencyPropertyDescriptor.FromProperty(ListBox.SelectionModeProperty, typeof(ExtendedListBox));
        descriptor.AddValueChanged(newValue, OnSelectionModeChanged);

        descriptor = DependencyPropertyDescriptor.FromProperty(ExtendedListBox.IsMultiSelectCheckBoxEnabledProperty, typeof(ExtendedListBox));
        descriptor.AddValueChanged(newValue, OnIsMultiSelectCheckBoxEnabledChanged);
    }
}

private void OnSelectionModeChanged(object sender, EventArgs args)
{
    UpdateVisualStates(true);
}

private void OnIsMultiSelectCheckBoxEnabledChanged(object sender, EventArgs args)
{
    UpdateVisualStates(true);
}

為了使用VisualState我在ControlTemplate多寫了80行代碼，因為沒有用上VisualTransition所以這個ControlTemplate有一些Bug，反正只是用來驗證添加的兩個VisualState是否有效，在ListBoxItem里用Trigger比使用VisualState更簡潔有效，

4. 使用同樣的原理為DataGrid的行添加ChechBox

DataGrid也可以用同樣的原理為每一行添加CheckBox，只不過DataGrid的Template會負責很多，

首先自定義一個DataGrid類：

public class ExtendedDataGrid : DataGrid, IMultiSelector
{
    // Using a DependencyProperty as the backing store for IsMultiSelectCheckBoxEnabled.  This enables animation, styling, binding, etc...
    public static readonly DependencyProperty IsMultiSelectCheckBoxEnabledProperty =
        DependencyProperty.Register(nameof(IsMultiSelectCheckBoxEnabled), typeof(bool), typeof(ExtendedDataGrid), new PropertyMetadata(true));

    public ExtendedDataGrid()
    {
        DefaultStyleKey = typeof(ExtendedDataGrid);
    }

    public bool IsMultiSelectCheckBoxEnabled
    {
        get { return (bool)GetValue(IsMultiSelectCheckBoxEnabledProperty); }
        set { SetValue(IsMultiSelectCheckBoxEnabledProperty, value); }
    }
}

然后定義一個RowHeaderTemplate

<DataTemplate x:Key="DataGridRowHeaderTemplate">
    <Grid>
        <CheckBox IsChecked="{Binding IsSelected, Mode=TwoWay, RelativeSource={RelativeSource AncestorType={x:Type DataGridRow}, Mode=FindAncestor}}"
                      x:Name="SelectionCheckBox"/>
    </Grid>
</DataTemplate>

在DataGrid的Style上應用這個RowHeaderTemplate，最后再DataGrid的Style的Triggers中添加兩個DataTrigger：

<Trigger Property="SelectionMode" Value=https://www.cnblogs.com/dino623/p/"Single">

HeadersVisibility是個DataGridHeadersVisibility的屬性，它用于控制DataGrid行和列的Header是否顯示，因為我在每一行的開頭放了CheckBox（就是使用上面定義的RowHeaderTempalte），所以定一只只顯示Column的Header的話相當于隱藏了這個CheckBox，運行效果如下：

5. 結語

ListBox和DataGrid的自定義是個很大的話題，這里只實作最簡單的功能，通常會根據業務需求逐漸增加更多需求，如果有更復雜的需求，我建議買商業的控制元件，畢竟DataGrid的自定義可以很復雜，花時間不如花錢，

6. 參考

How to_ Create ListViewItems with a CheckBox - WPF _ Microsoft Docs

ListBox Class (System.Windows.Controls) _ Microsoft Docs

DataGrid Class (System.Windows.Controls) _ Microsoft Docs

7. 原始碼

Kino.Toolkit.Wpf_ExtendedListBox.cs at master

Kino.Toolkit.Wpf_ExtendedDataGrid.cs at master
