自學時遇到了一個問題整了好幾天才弄好，有需要的朋友可以借鑒借鑒，
問題描述：有一段很長的matlab程式，希望拿到LabVIEW里面去運行，通常可以使用LabVIEW自帶的“Mathcript節點”和“matlab腳本節點”
（這兩個節點可以在“函式”-“數學”-“腳本和公式”里面找到，如果沒有，則需要下載LabVIEW相應的工具包).但是可能因為我是新手的原因，這兩個
節點用起來很麻煩，“Mathcript節點”我感覺它好像只能識別Matlab里面一些簡單的函式，復雜的（我使用的是一些影像處理的函式）就用報錯，“matlab腳本節點”
使用效果很好（我感覺這個節點就相當于把代碼直接放入Matlab里面去運行），但是缺點是呼叫這個節點時，LabVIEW會自動啟動電腦里面的matlab，
如果電腦里沒有Matlab就會報錯，而且，使用這個節點還會出現點小問題，比如我matlab程式里面有需要外界輸入的函式input，呼叫公式節點的時候就會沒有
這個提示，而且不知道為何，第一次運行程式呼叫這個節點時，LabVIEW總會崩潰，第二次運行程式才會正常，有知道的大佬歡迎指點，
解決辦法：看了一個b站up主“加油小林哥"的視頻（很nice的一個up主），知道了LabVIEW可以呼叫dll（動態連接庫），而我又去搜索了下，Matlab是可以將m檔案
生成dll檔案的，這給了我信心，經過一番搜索，我找到了一個認為可行的方法：首先將一段matlab程式封裝成函式，然后將其轉換成c代碼，在vs中將c代碼生成dll檔案供
LabVIEW使用，我是照著以下博文操作的：https://blog.csdn.net/rmrgjxeivt/article/details/104521287，這個博主很強，朋友們可以去看看，我會把我自己操作的詳細程序
記錄下來，
準備工具(我自己的軟體版本)：LabVIEW2021sp1，VS2019，Matlab2019Ra，
前言：
使用Matlab Coder是可以直接生成dll檔案的，但是因為我的Matlab是64位的，生成的dll也是64位的，而我的LabVIEW是32位的，直接呼叫的話會報錯，如下圖所示：
因此，怕麻煩的朋友可以將自己的Matlab換成32的，這樣就能直接生成32的dll供LabVIEW使用了，我這里就相當于使用vs這個”中轉站“來解決這個32位64位不兼容的問題，
方法：
1.在Matlab中新建Function
注意：這里的m檔案保存時，保存的檔案名要和函式名一致，
2.在matlab里面再新建一個m檔案，運行剛才的fuction
運行一下，呼叫剛才的Function，沒有問題，
3.打開coder

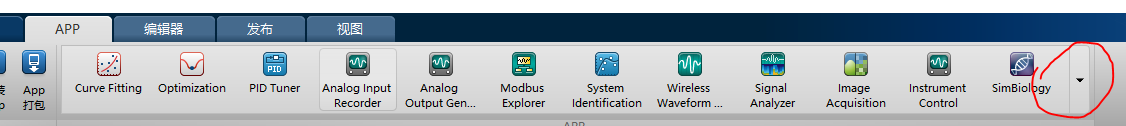

Matlab自帶的工具箱，在”App“里可以找到，
4.按照coder的指示一步一步來

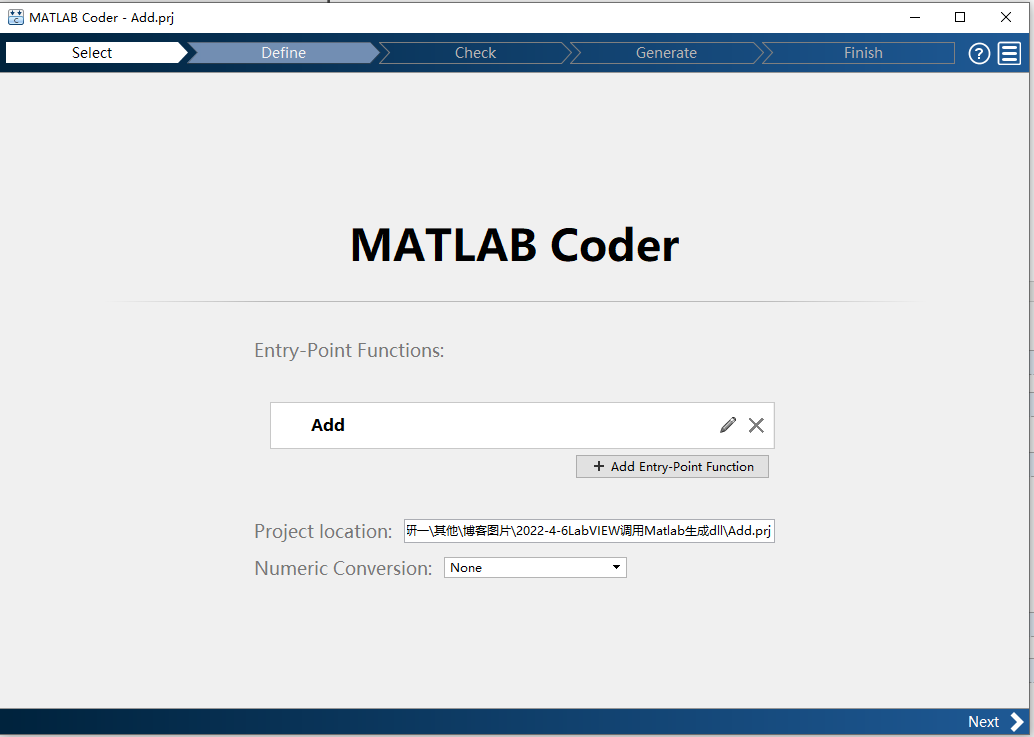

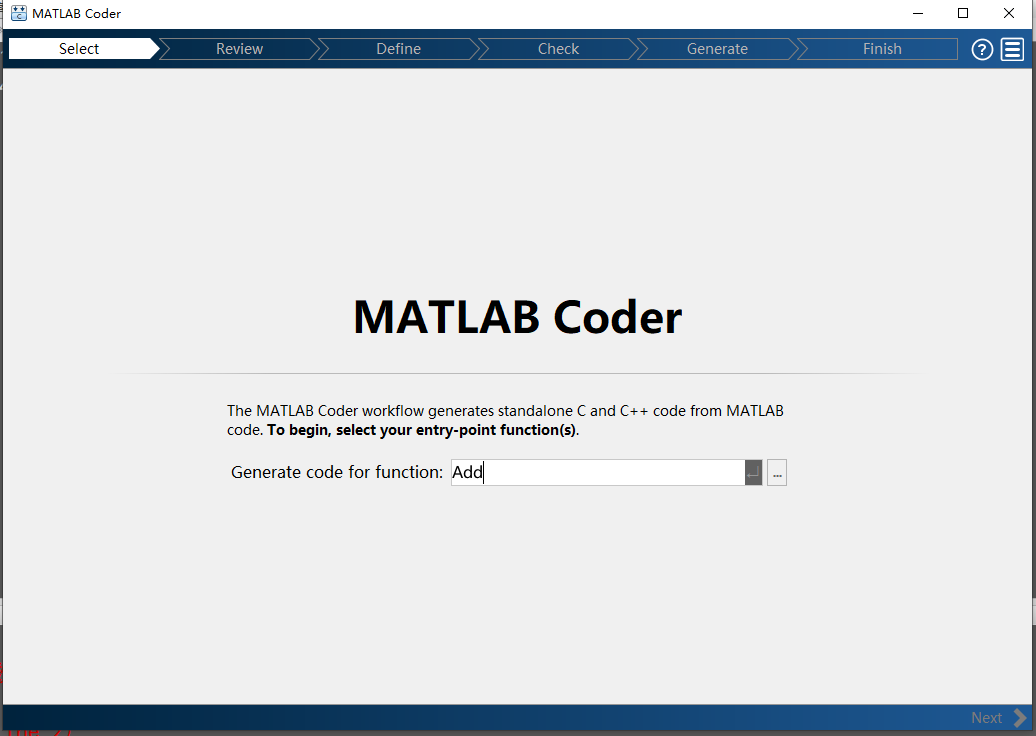

輸入函式名，然后點擊右下角的“next”
下面這個頁面不用管，直接next

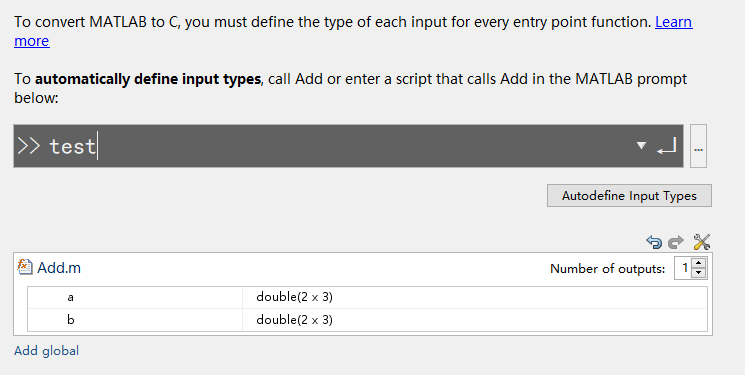

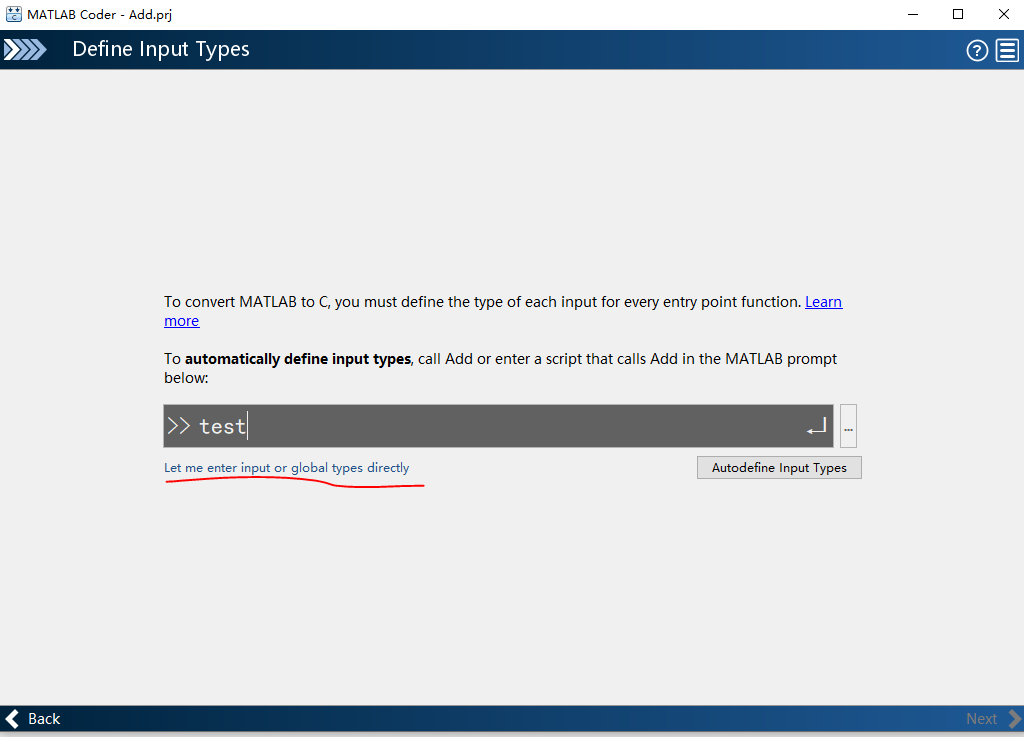

接下來按照要求定義資料型別，我們可以輸入一個m檔案，coder會自動定義每個資料的型別，我這里輸入的就是上面那個名為test的m檔案，當然也可以自己點擊下面那個
”let me enter..."來自定義輸入輸出的型別，
定義好后按回車，顯示下面這個界面就是coder自己定義好的，（如果是自定義的話可能會不一樣，不過不影響）

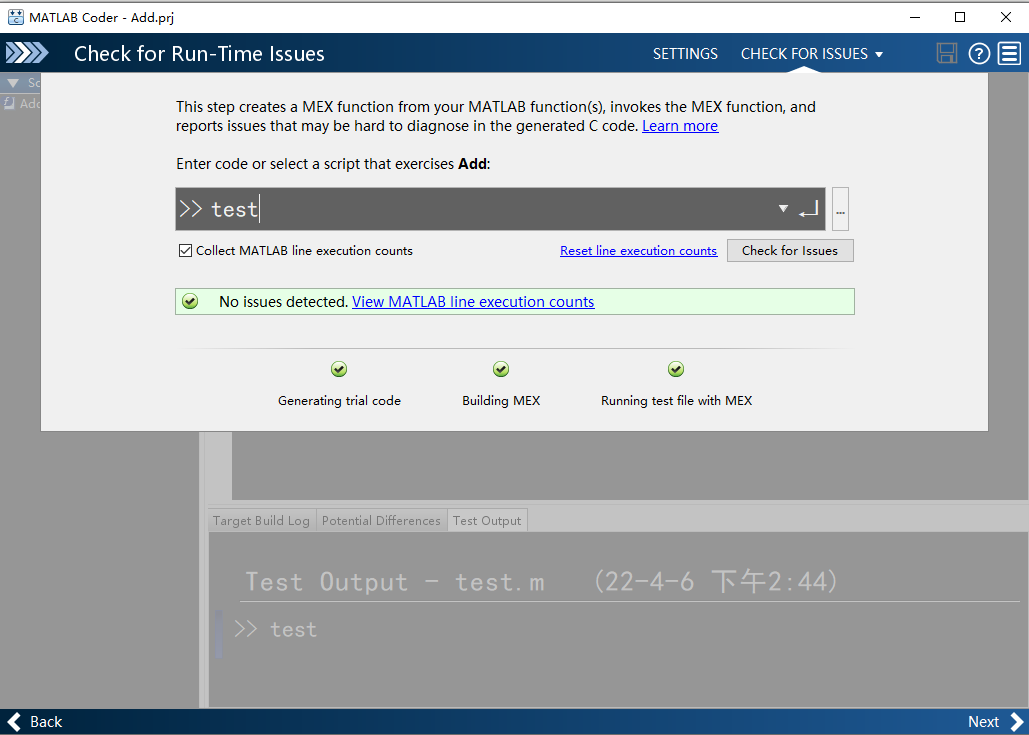

點擊next，再點擊“check for issues"，顯示如下界面，

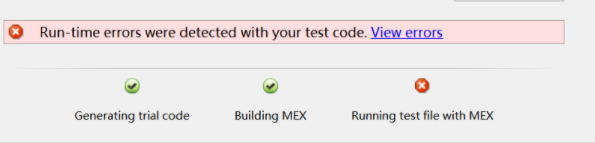

注意：我這里全部都是綠色的勾，朋友們如果有的像下圖一樣最后一個不是綠色而是報錯，可以直接忽略，直接點擊”next“，這個不影響，
這個錯誤是因為有的matlab里面沒有MGW-w64編譯器，但重申一遍這個不要緊，有需要的朋友可以自己去安裝一個，具體做法參考：
https://blog.csdn.net/weixin_46428351/article/details/116237962，這樣的話就都是綠色了，

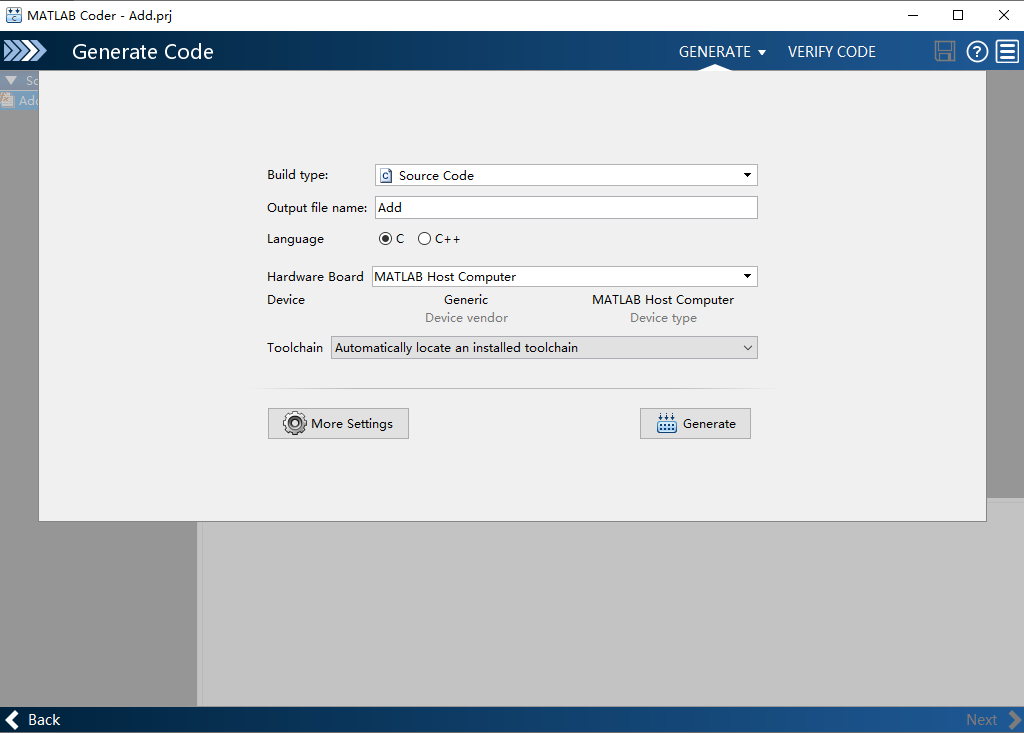

接著點擊next，到了如下界面時，直接點擊”Generate"，

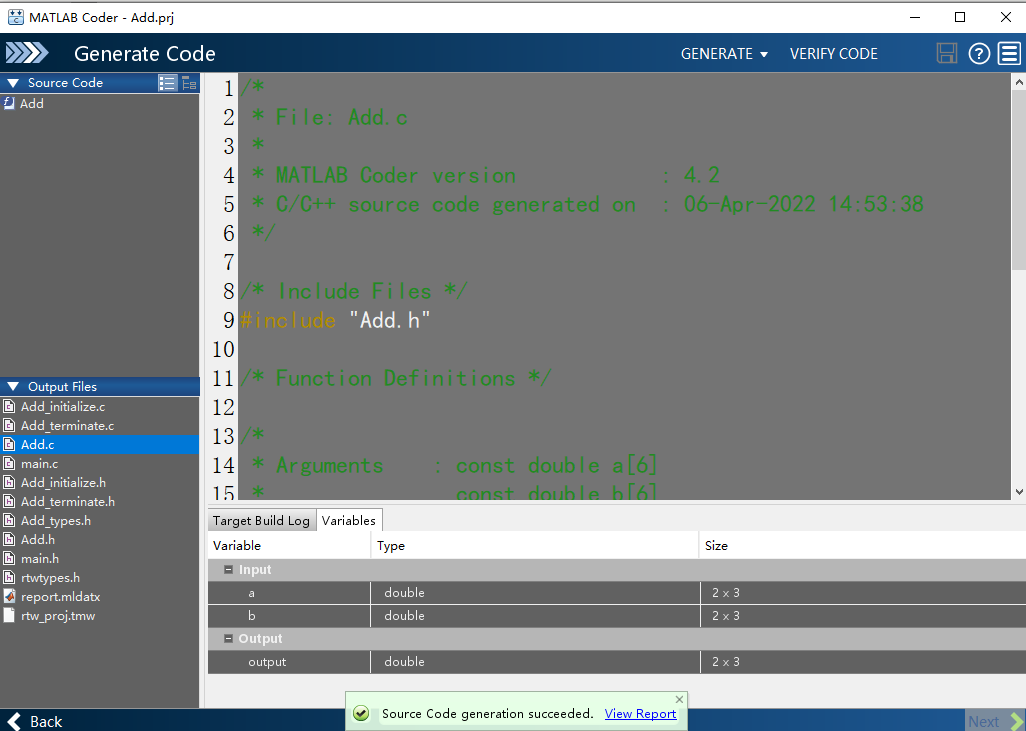

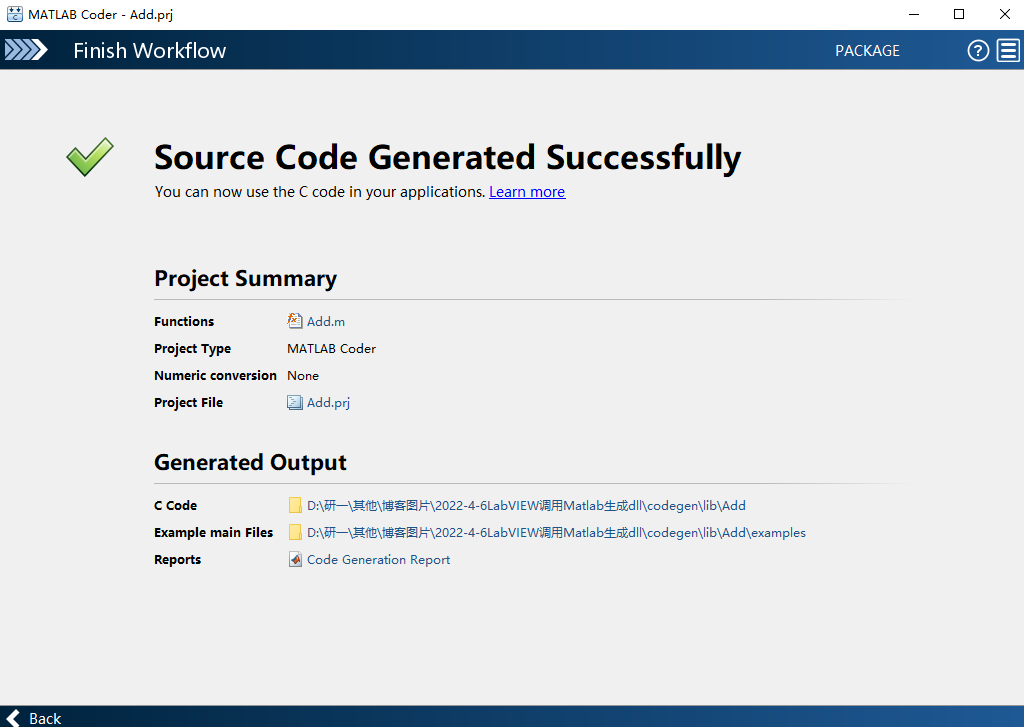

編譯成功
5.打開vs2019，生成win32專案，生成dll檔案，

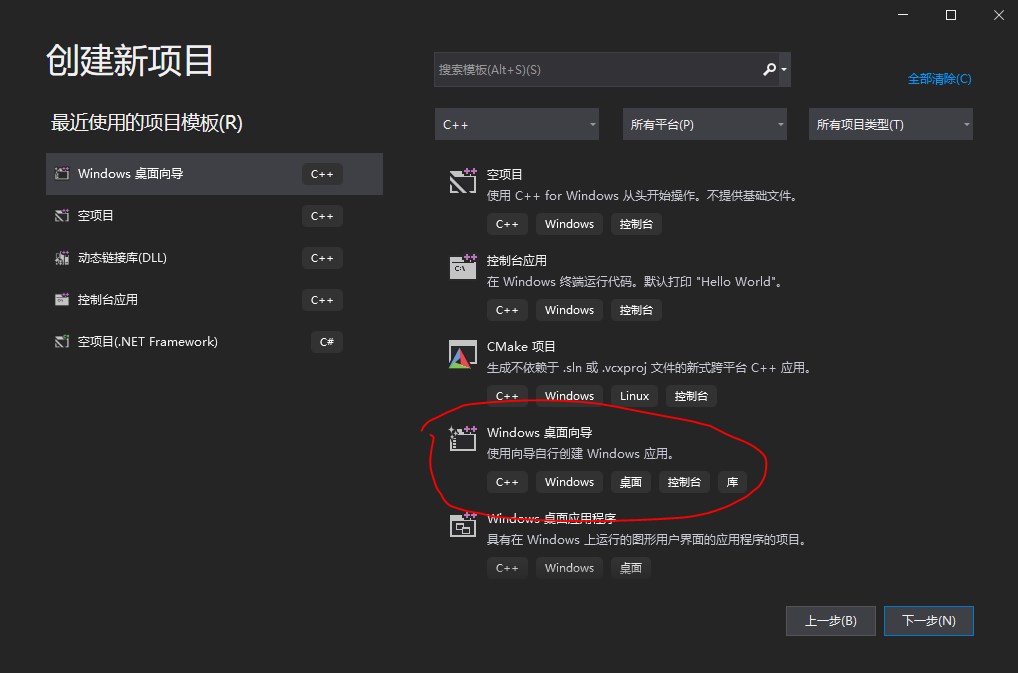

打開之后點擊“新建專案”，找到“window桌面向導”，
配置新專案時選擇默認即可，然后點擊“創建”
新專案這里，將“應用程式型別”這里選擇為”動態連接庫“，”其他選項“這里選擇”空專案“，這樣win32專案就新建好了，
注意：接下來找到”tmwtypes.h"檔案，這一步很重要，是那個博主沒有提到的，我找了好久才摸索出來的（本人也不會vs），
這里搞不好就會報錯“找不到tmwtypes.h"或者”無法打開tmwtypes.h"，找到自己的matlab安裝路徑（我自己是通過右擊matlab快捷方式

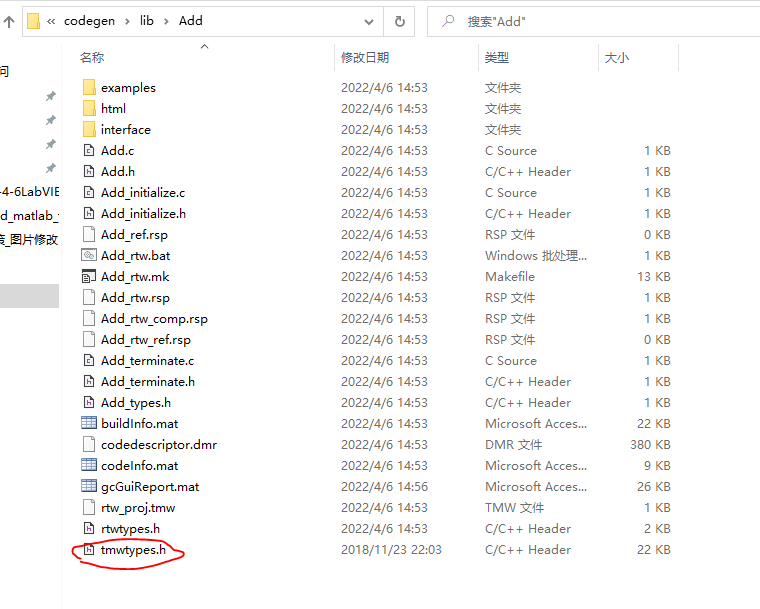

，點擊”在檔案夾中顯示“找到的）下的“extern\include"檔案夾，里面就有tmwtypes.h檔案，復制，粘貼到matlab生成的c代碼檔案夾下，添加好后
如下圖所示，

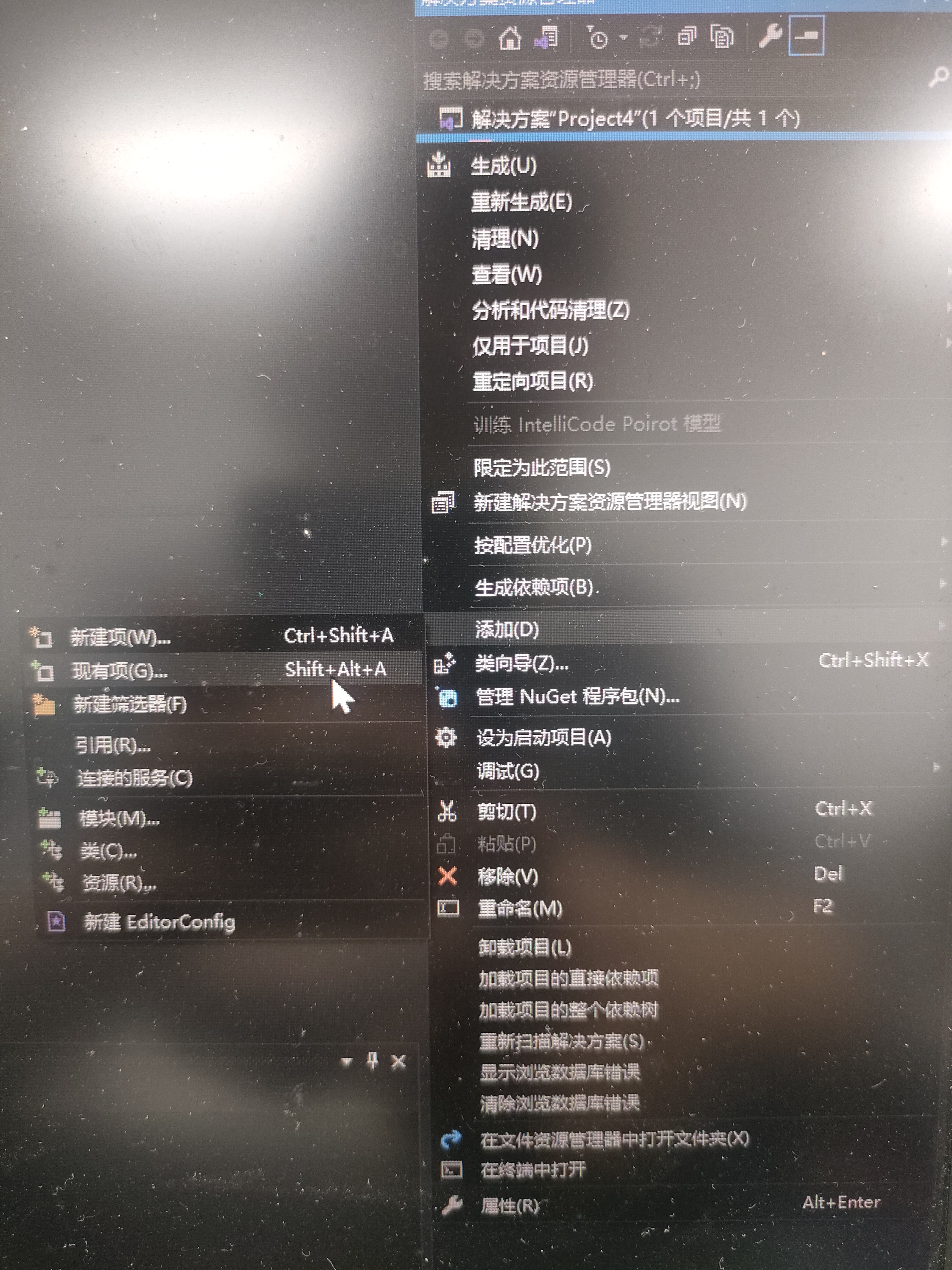

接著打開新建的vs專案，在專案名這里右鍵-”添加“-”現有項“，添加上面的"Add.c"檔案，

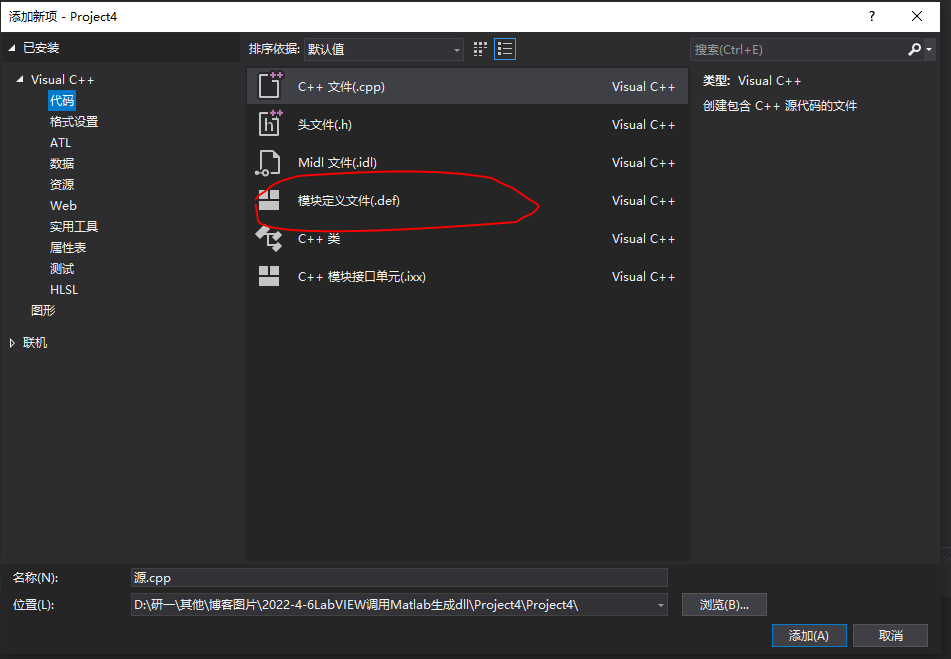

接著添加新專案，新建一個def檔案，如下圖所示，

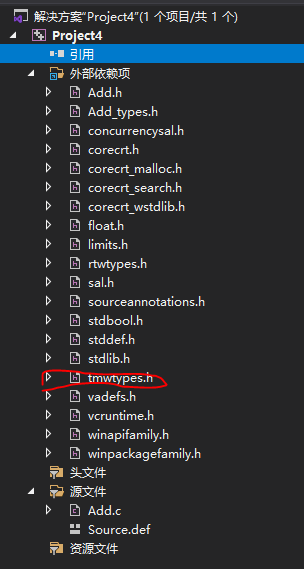

添加好之后，顯示如下界面，里面也有”tmwtype.h"頭檔案，也是可以打開的狀態，
接著在def檔案中寫入以下內容，注意：
第一行雙引號內隨意填寫，第二行寫"EXPORTS",第三行寫入函式名“Add”，

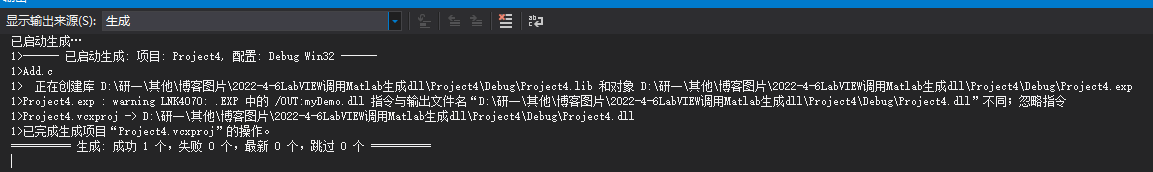

再點擊生成解決方案即可，
6.在LabVIEW里面參考dll，

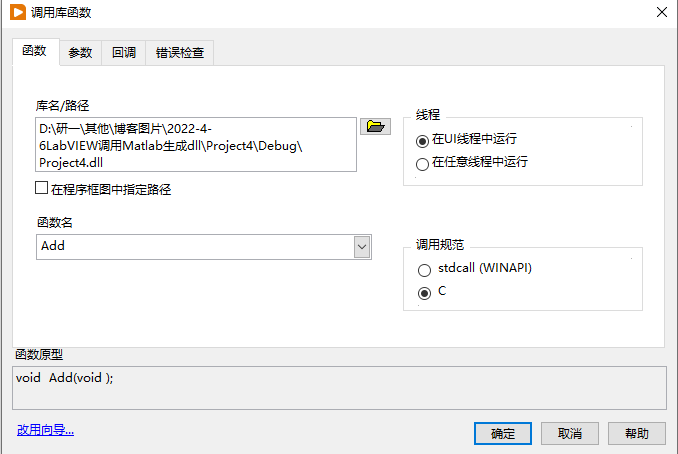

打開LabVIEW2021，新建專案，新建vi，在程式框圖中右擊，“函式”-“互接介面”-“庫與可執行程式”-"呼叫庫函式節點“，路徑和函式選擇好，

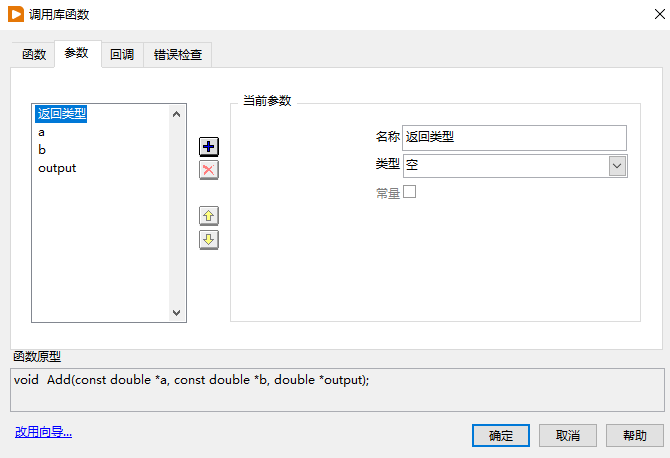

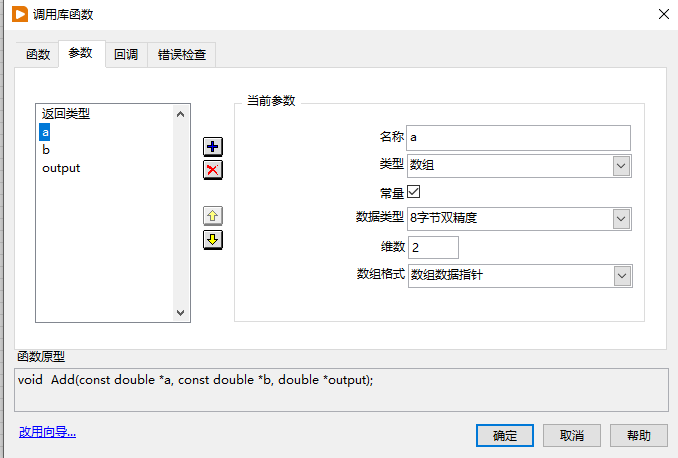

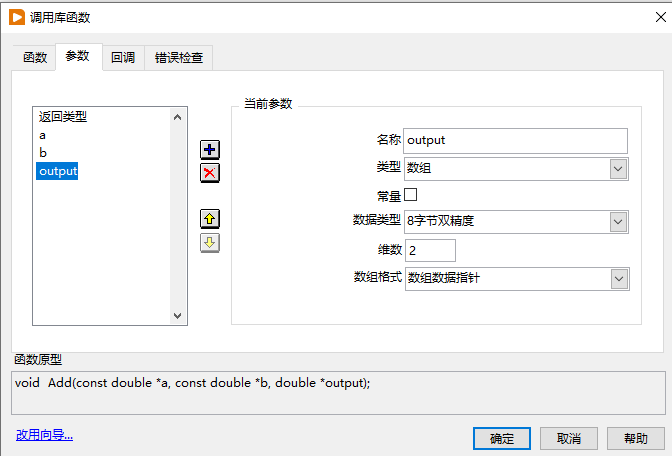

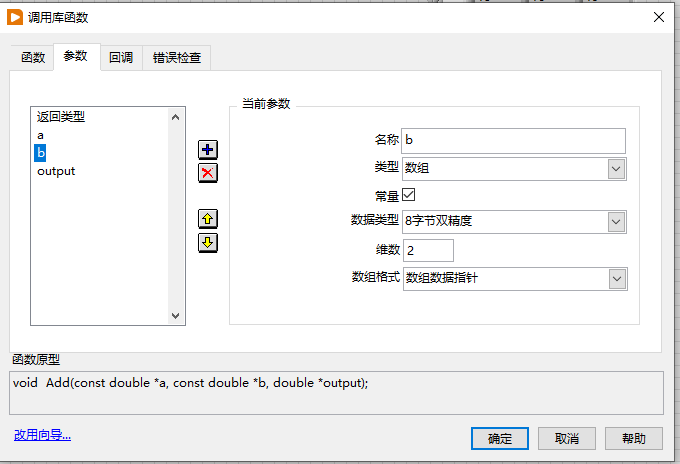

引數設定方面：按照實際情況設定就行，

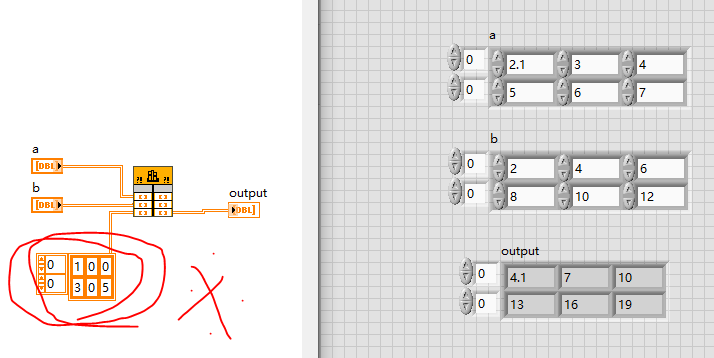

這樣就設定好呼叫庫函式節點了，接下來除錯一下，輸入和在matlab的test.m里面一樣的引數，注意：注意：在節點輸入的時候，在這個例子中，輸出是2*3的陣列，
所以，必須給輸出初始化一個同維度的常量，初始化的值可以隨便給，但不能為空，為空的話，LabVIEW會直接崩潰，點擊運行，結果如下，算是大功告成了，
雖然看起來沒多少作業量，但是這對于我一個初學者來說，屬實不易，這才是一個簡單的函式，而我實際需要封裝的是一大段稀奇古怪的代碼，不知道能否成功，
LabVIEW,MatLab接觸不久，coder，vs沒接觸過，這點東西琢磨了快5天才東拼西湊弄出來，希望對有需要的朋友能提供幫助，也希望大佬們能給出好的建議，
