前言
本文主要介紹ArcGis的ArcEngine開發，學習時，我們需要放下心里障礙，那就是Gis開發只是普通的軟體開發，并不需要專業的GIS知識，就是非常普通的，呼叫相關的C++開發的COM組件，
開發環境：VS2017，
ArcEngine版本：10.1，
基礎學習
正式使用ArcGis之前，需要先學習ArcGis一些基礎概念，
作業空間（IWorkspace）：
存盤ArcGis資料的物件，他可以從多種資料庫中讀取ArcGis資料，如oracle，mdb等等，
普通表（ITable）：
跟我們常用的表一樣，又稱物件類，由于ArcGis是C++寫的，所以讀取表資料的時候，要使用游標一行一行的讀取；普通表（ITable）默認第一個欄位是主鍵，名稱為OBJECTID，
要素表（IFeatureClass）：
要素表有兩部分組成，一部分是影像，一部分是普通表，他在代碼中是一個物件，但在資料中是以兩個表存在的，如下圖（test2和test2_SHAPE_Index），
但我們要注意的是，要素表（FeatureClass）存盤影像的欄位是表test2的SHAPE，而不是在test2_SHAPE_Index表中；要素表（FeatureClass）默認第一個欄位是主鍵，名稱為OBJECTID，第二個欄位是影像欄位，默認名稱為SHAPE，
要素表的圖形(SHAPE欄位)：
要素表的圖形就是第二個欄位，默認名稱為SHAPE的影像欄位；影像欄位有很多種型別，其對應列舉為esriGeometryType，列舉值如下：
esriGeometryType.esriGeometryAny://"任何型別（Any valid geometry）" esriGeometryType.esriGeometryBag://"任意幾何型別的集合（GeometryBag）" esriGeometryType.esriGeometryBezier3Curve:// "貝茲曲線（BezierCurve）" esriGeometryType.esriGeometryCircularArc:// "圓弧（CircularArc）" esriGeometryType.esriGeometryEllipticArc://"橢圓弧（EllipticArc）" esriGeometryType.esriGeometryEnvelope://"外包（Envelope）" esriGeometryType.esriGeometryLine:// "線段（Line）" esriGeometryType.esriGeometryMultiPatch:// "表面幾何（MultiPatch）" esriGeometryType.esriGeometryMultipoint://"多點（Multipoint）" esriGeometryType.esriGeometryNull:// "未知型別（Unknown）" esriGeometryType.esriGeometryPath://"路徑（Path）" esriGeometryType.esriGeometryPoint://"點（Point）" esriGeometryType.esriGeometryPolygon://"多邊形（Polygon）" esriGeometryType.esriGeometryPolyline:// "多段線（Polyline）" esriGeometryType.esriGeometryRay://"射線（Ray）" esriGeometryType.esriGeometryRing://"環（Ring）" esriGeometryType.esriGeometrySphere://"球體（Sphere）" esriGeometryType.esriGeometryTriangleFan:// "三角扇形（TriangleFan）" esriGeometryType.esriGeometryTriangleStrip://"三角帶（TriangleStrip）" esriGeometryType.esriGeometryTriangles:// "三角形（Triangles）"
我們最常用的就是點（esriGeometryPoint），線（esriGeometryPolyline），面（esriGeometryPolygon），
要素集（IFeatureDataset）：
要素集，顧名思義就是要素表的集合，創建要素集的時候要提供空間參考（SpatialReference），常規使用時，可以直接將地圖的空間參考提供給要素集，創建代碼如下：
IFeatureWorkspace featureWorkspace = workspace as IFeatureWorkspace;
ISpatialReference spatialReference = axMapControl1.ActiveView.FocusMap.SpatialReference;
//創建要素集
featureWorkspace.CreateFeatureDataset("Data2", spatialReference);
空間參考（SpatialReference）可以簡單理解為橫縱坐標系，因為世界上有很多種坐標系（如：北京54，西安80），所以在創建地圖的時候，要指明使用哪種坐標系，
柵格資料（IRasterDataset）：
柵格資料雖然是以Dataset存在，但他并不是類似要素集的存在，而是一個是獨立存在的影像的檔案，比如，我們可以通過IRasterDataset.OpenFromFile(filePath)來打開一個物理檔案，
注意事項
注1：非空間資料：非空間資料就是可以在地圖上展示或使用的業務資料；要素集中的非圖形欄位都是，普通表（ITable）存盤的全是非空間資料，
注2：空間資料：空間資料即圖形元素，又地圖物件；幾何資料類，要素類，關系類都是空間資料；空間資料可以被圖層加載，形成圖層物件，如：IFeatureLayer有個IFeatureClass屬性，只要為該屬性賦值要素類的物件，就成功加載了空間資料，此時，該圖層也可稱為要素圖層，（要素表（IFeatureClass）包含空間資料和非空間資料兩部分），

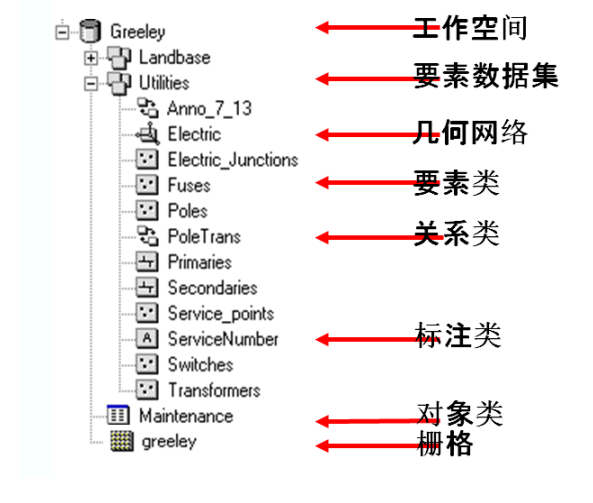

ArcMap中各種元素展示如下：
注3：Arcgis專用的mdb會有一些表存盤Arcgis的專有資料，在資料庫中的展示，如下圖所示：
準備開發
首先安裝ArcGisEngine和ArcObjects Sdk，然后創建一個普通的Winform專案，
然后在Program.cs中添加如下代碼：
static void Main()
{
ESRI.ArcGIS.RuntimeManager.Bind(ESRI.ArcGIS.ProductCode.Engine);
IAoInitialize aoInit = new AoInitializeClass();
aoInit.Initialize(esriLicenseProductCode.esriLicenseProductCodeEngine);
Application.EnableVisualStyles();
Application.SetCompatibleTextRenderingDefault(false);
Application.Run(new Form1());
}
注：Bind和Initialize函式要使用統一的Code，這里我都使用的是ProductCode.Engine的Code，
因為是使用VS2017，所以在工具箱中我們看不到ArcGis的工具；需要我們手動引入ArcGis工具，工具箱—選擇項—.NET Framework組件，找到ESRI程式集下的工具，引入即可，

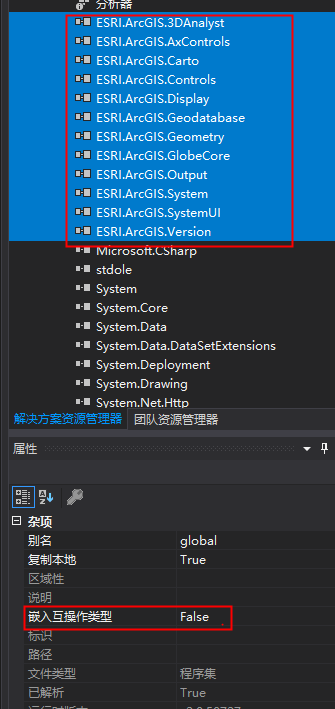

然后把引入的類別庫的嵌入互操作型別熟悉修改為false，不然編譯的時候會提示錯誤——無法嵌入互操作型別，

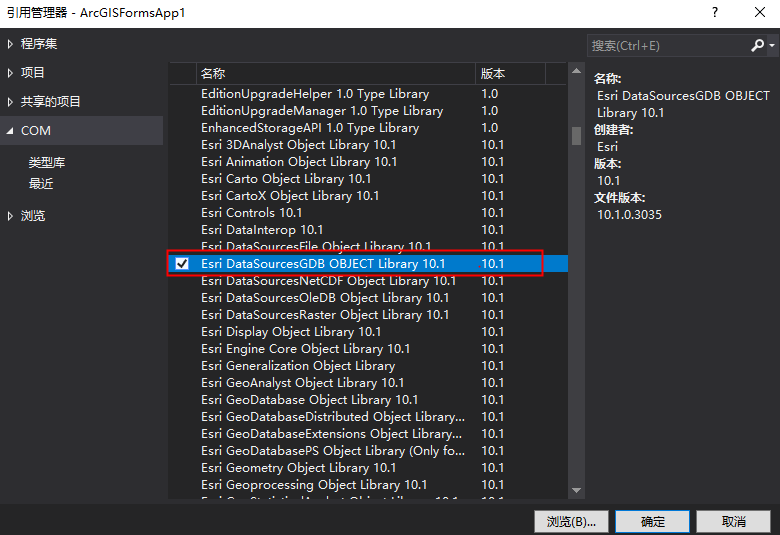

如果我們在開發中發現有些ArcGis的類拋例外，那可以通過參考的方式，將ArcGis的Com組件引入進來，如，我們要打開SDE資料庫，要使用ESRI.ArcGIS.DataSourcesGDB命名空間，就要添加Esri DataSourcesGDB OBJECT Library 10.1這個Com組件，
功能開發
在匯入Arcgis的類別庫后，我們會在工具列總看到如下控制元件：
AxMapControl 就是 Map 地圖控制元件
AxPageLayouControl 是布局地圖控制元件
AxTOCControl 是目錄控制元件
AxToolbarControl 是 GIS 工具列控制元件
AxSceneControl 是 Scene 三維場景控制元件
AxGlobeControl 是 Globe 控制元件
AxLicenseControl 是許可控制元件
AxSymbologyControl 是符號選擇器控制元件
AxArcReaderControl 是 ArcReader 控制元件
AxArcReaderGlobeControl 是 ArcReaderGlobe 控制元件

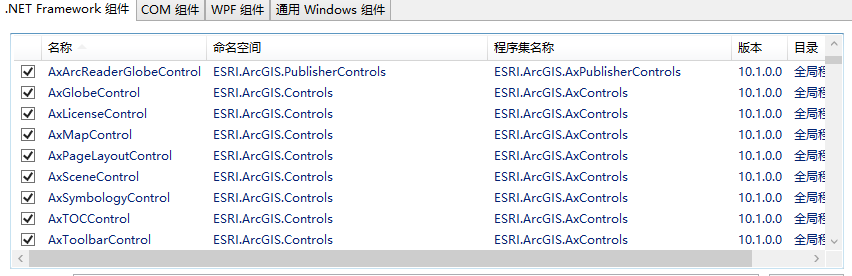

如下圖：
本文主要使用AxMapControl （Map 地圖控制元件），AxPageLayouControl （是布局地圖控制元件），AxTOCControl （目錄控制元件），
首先向表單里添加這三個控制元件，然后設定控制元件AxPageLayouControl 和AxTOCControl 的buddy屬性為AxMapControl ，目的是AxPageLayouControl 和AxTOCControl成為AxMapControl 的伙伴控制元件，實作資料的同步和共享，

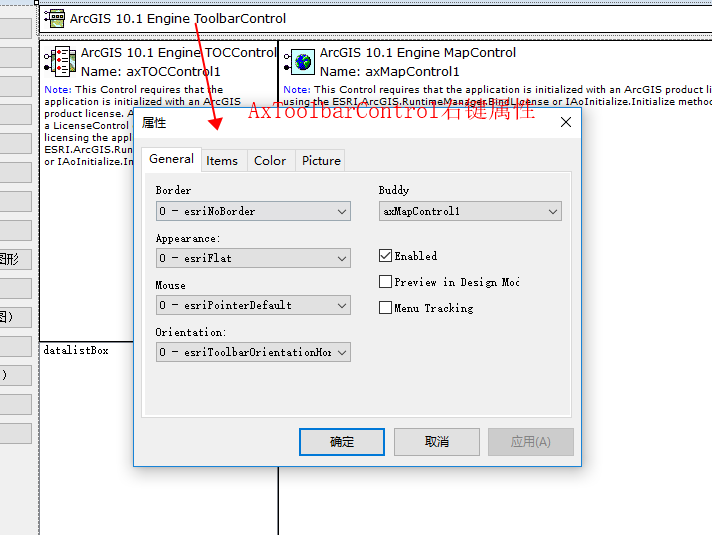

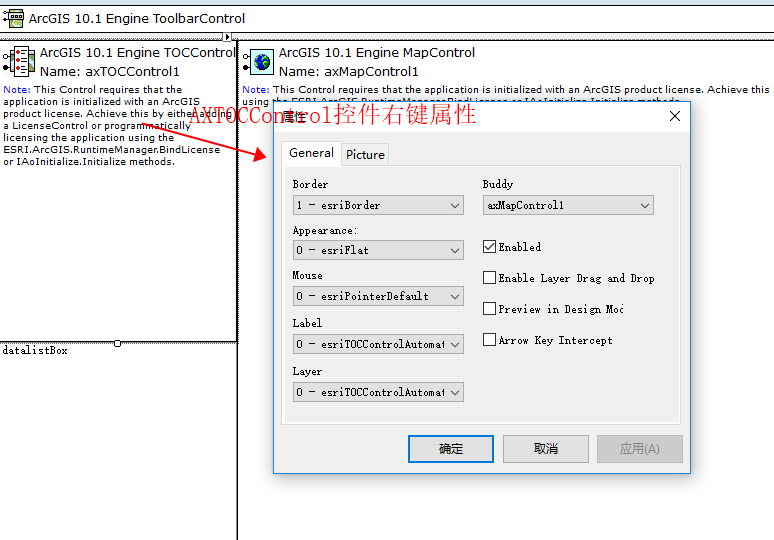

設定buddy屬性，需要右鍵控制元件，在下拉選單中選擇屬性，如下圖：
然后我們創建一個按鈕，匯入mdb資料庫，并實作讀取Mdb的要素集，要素類，表格資料，柵格資料等資料，并把名稱顯示在Listbox中，
代碼撰寫思路介紹：
首先通過AccessWorkspaceFactoryClass實體化一個IWorkspaceFactory介面，然后用他打開一個mdb檔案，并回傳一個IWorkspace物件；然后通過IWorkspace的get_Datasets方法獲取全部資料，(傳遞引數esriDatasetType.esriDTAny為獲取全部資料)，get_Datasets方法回傳IEnumDataset，是一個列舉Dataset，這個物件不能for回圈，只能使用Next函式獲取下一個，這個也是C++的特點；然后我們通過while回圈，取出所有資料，并顯示在Listbox上；同時也做判斷如果資料是要素類IFeatureClass ，則定義一個FeatureLayerClass物件，并將他的FeatureClass屬性賦值，FeatureLayerClass添加進地圖，這樣就實作了將mdb的資料掛載進地圖的操作，
代碼如下：
#region 讀取Mdb的要素集，要素類，表格資料，柵格資料等資料，并把名稱顯示在Listbox中
private void btnImportMDB_Click(object sender, EventArgs e)
{
string WsName = SelectMdb();
List<string> listBoxSource = new List<string>();
if (WsName != "")
{
IWorkspaceFactory workspaceFactory = new AccessWorkspaceFactoryClass();
workspace = workspaceFactory.OpenFromFile(WsName, 0);
?
IEnumDataset enumDataset_workspace = workspace.get_Datasets(esriDatasetType.esriDTAny);
IDataset dataset_Parent = enumDataset_workspace.Next();
datalistBox.DataSource = null;
while (dataset_Parent != null)
{
if (dataset_Parent.Type == esriDatasetType.esriDTFeatureClass)//要素類
{
listBoxSource.Add(dataset_Parent.Name + "-要素類-parent");
IFeatureClass featureClass = dataset_Parent as IFeatureClass;//將IDataset強轉為IFeatureClass（要素物件）
AddLayer(featureClass);//將要素物件掛載在要素圖層上，并顯示在地圖上
}
else if (dataset_Parent.Type == esriDatasetType.esriDTFeatureDataset)//要素集
{
string parentName = dataset_Parent.Name;
listBoxSource.Add(parentName + "-要素集-parent");
IFeatureDataset featureDataset_workspace = dataset_Parent as IFeatureDataset;
?
IEnumDataset enumDataset_Child = dataset_Parent.Subsets;//取出要素物件的集合
IDataset dataset_item = enumDataset_Child.Next();
int index = 0;
while (dataset_item != null)
{
listBoxSource.Add(dataset_item.Name + "-要素物件-父：" + parentName+"-" + dataset_item.Type);
Console.WriteLine("dataset_item.Type:" + dataset_item.Type);
IGeoDataset geoDataset = dataset_item as IGeoDataset; //也可以這樣強轉
IFeatureClass featureClass = dataset_item as IFeatureClass;//將IDataset強轉為IFeatureClass（要素物件）
AddLayer(featureClass);//將要素物件掛載在要素圖層上，并顯示在地圖上
index++;
dataset_item = enumDataset_Child.Next();
}
}
else if (dataset_Parent.Type == esriDatasetType.esriDTTable)//資料表
{
string parentName = dataset_Parent.Name;
listBoxSource.Add(parentName + "-資料表-parent");
ITable table11_workspace = dataset_Parent as ITable;
var count = table11_workspace.RowCount(new QueryFilterClass());
Console.WriteLine("資料行數:" + count);
?
}
else if (dataset_Parent.Type == esriDatasetType.esriDTRasterDataset)//柵格資料
{
?
string parentName = dataset_Parent.Name;
listBoxSource.Add(parentName + "-柵格資料-parent");
}
else
{
string parentName = dataset_Parent.Name;
listBoxSource.Add(parentName + "-parent-" + dataset_Parent.Type.ToString());
?
}
?
dataset_Parent = enumDataset_workspace.Next();
}
}
datalistBox.DataSource = listBoxSource;
datalistBox.Refresh();
?
#region 重繪地圖
axMapControl1.ActiveView.Refresh();//全圖重繪
//axMapControl1.Map.MapScale = axMapControl1.Map.MapScale;
//axMapControl1.Map.MapScale = 25000;
Application.DoEvents();
?
#endregion
?
?
?
}
//添加圖層
public void AddLayer(IFeatureClass featureClass)
{
IFeatureLayer featureLayer = new FeatureLayerClass();
featureLayer.Name = featureClass.AliasName;
featureLayer.FeatureClass = featureClass;
?
ILayerEffects layerEffects = featureLayer as ILayerEffects;
layerEffects.Transparency = 1;//透明度設定
?
IGeoFeatureLayer geoFeatureLayer = featureLayer as IGeoFeatureLayer;
IFeatureRenderer featRender = geoFeatureLayer.Renderer;
#region 樣式設定
if (featRender is ISimpleRenderer)
{
ISimpleRenderer simple = featRender as ISimpleRenderer;
//Symbol一般不會為空，因為有默認值，這里的圖層layer是新建的，這里將IFeatureLayer轉換為IGeoFeatureLayer，然后取他的Renderer，而Renderer里的Symbol就已經有值了，
IFillSymbol symbolFill = simple.Symbol as IFillSymbol;
?
#region 獲取和設定圖層的符號的顏色
if (symbolFill != null)//可以強轉為IFillSymbol，即為填充符號，即面符號
{
RgbColor rgbColor = new RgbColor();
rgbColor.RGB = symbolFill.Color.RGB;
Color pSymbolColor = Color.FromArgb(rgbColor.Red, rgbColor.Green, rgbColor.Blue);
symbolFill.Color = ConvertToArcGisColor(Color.Green); // 設定圖層的符號的顏色
//設定圖層的符號的邊框的顏色,這里直接symbolFill.Outline.Color不好使，必須重新new一個線物件
symbolFill.Outline = new SimpleLineSymbolClass() { Color= ConvertToArcGisColor(Color.Purple), Width = 1 };
}
else
{
IMarkerSymbol symbolMarker = simple.Symbol as IMarkerSymbol;
if (symbolMarker != null)//可以強轉為IMarkerSymbol，即為標記符號，即點符號
{
RgbColor rgbColor = new RgbColor();
rgbColor.RGB = symbolMarker.Color.RGB;
Color pSymbolColor = Color.FromArgb(rgbColor.Red, rgbColor.Green, rgbColor.Blue);
symbolMarker.Color = ConvertToArcGisColor(Color.Red); // 設定圖層的符號的顏色
}
else
{
ILineSymbol symbolLine = simple.Symbol as ILineSymbol;
if (symbolLine != null)//可以強轉為ILineSymbol，即為線符號
{
RgbColor rgbColor = new RgbColor();
rgbColor.RGB = symbolLine.Color.RGB;
Color pSymbolColor = Color.FromArgb(rgbColor.Red, rgbColor.Green, rgbColor.Blue);
symbolLine.Color = ConvertToArcGisColor(Color.Blue); // 設定圖層的符號的顏色
}
?
}
}
#endregion
?
}
#endregion
axMapControl1.Map.AddLayer(featureLayer);
?
?
}
//選擇檔案資料庫
public string SelectMdb()
{
string WsFileName = "";
OpenFileDialog OpenFile = new OpenFileDialog();
OpenFile.Filter = "檔案資料庫(MDB)|*.mdb";
DialogResult DialogR = OpenFile.ShowDialog();
if (DialogR == DialogResult.Cancel)
{
?
}
else
{
WsFileName = OpenFile.FileName;
}
return WsFileName;
?
}
#endregion
?

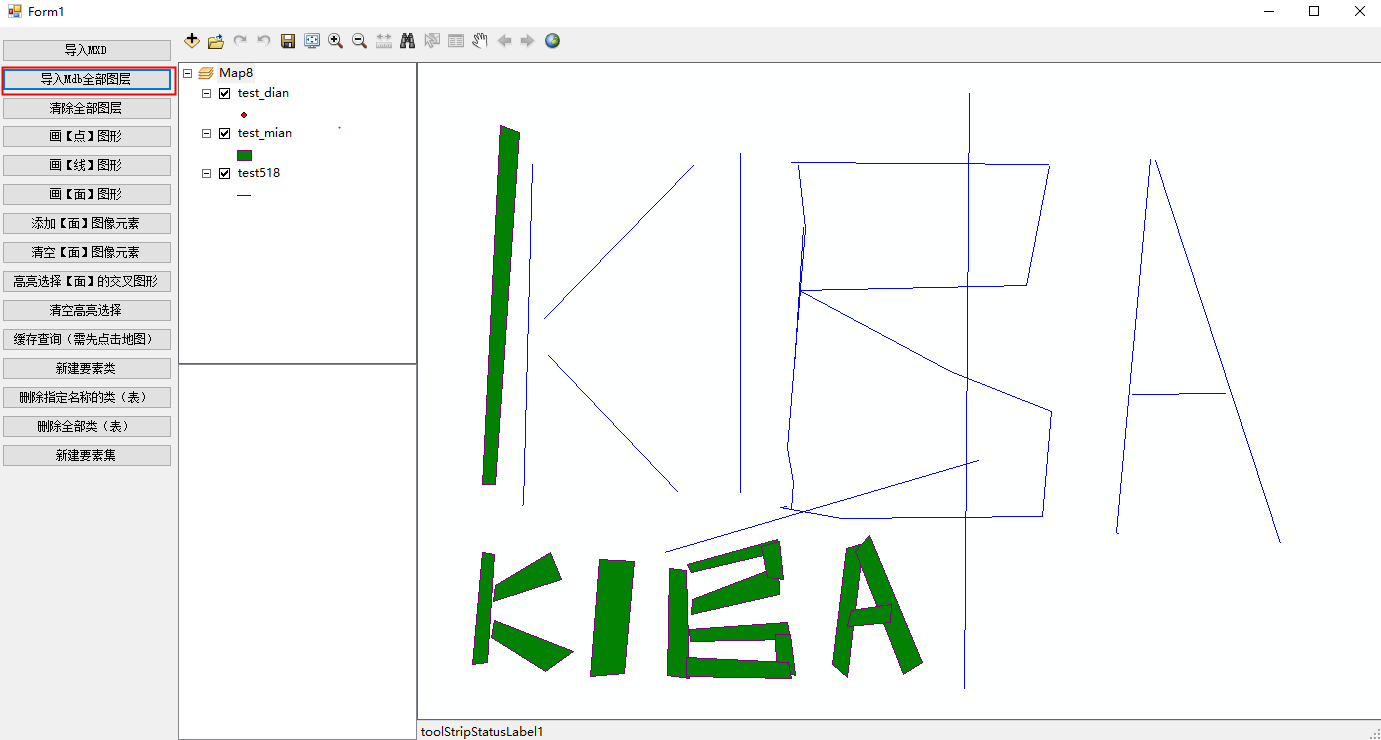

結果如下下圖所示：
BUG：您必須有許可證才能使用此 ActiveX 控制元件
首先打卡License Server Administrator,看看許可證是否正常啟動，
如果解決不了，則重新安裝license manager，
----------------------------------------------------------------------------------------------------
到此，最基礎的Arcgis開發，我們就學會了，
代碼已經傳到Github上了，歡迎大家下載，
Github地址： https://github.com/kiba518/ArcgisEngine_Winform
----------------------------------------------------------------------------------------------------
