用處及效果

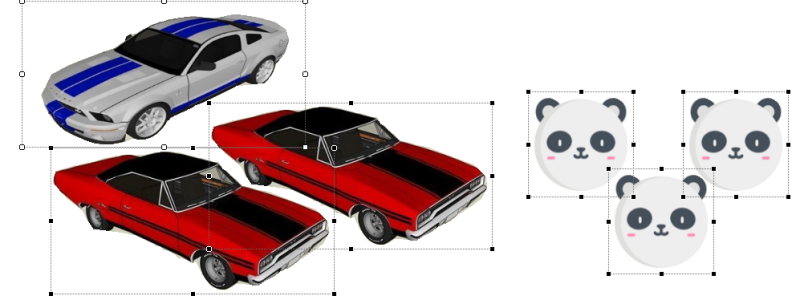

注意觀察各個控制元件交疊的地方，是不是發現他們沒有遮擋？這就是這個控制元件的妙處了，

準備作業

先說明一下這個控制元件的作用，很多時候我們需要一個圖片型別的控制元件，但是有需要密集的放在一起，如果單純的設定背景圖或image的話交疊在一起的部分就會存在遮擋現象，所有就有了這個控制元件，

該控制元件可以根據設定的采樣圖片來裁剪有用的繪圖區域，這樣的好處就是在交疊的時候，無用區域不會遮擋，

這個用GDI+畫的，另外也用到了一點三角函式，不明白的話可以先百度下

開始

添加一個類UCSampling ，繼承UserControl

添加屬性

 1   /// <summary> 2         /// The sampling imag 3         /// </summary> 4         private Bitmap samplingImag = null; 5         /// <summary> 6         /// Gets or sets the sampling imag. 7         /// </summary> 8         /// <value>The sampling imag.</value> 9         [Browsable(true), Category("自定義屬性"), Description("采樣圖片"), Localizable(true)]10         public Bitmap SamplingImag11         {12             get { return samplingImag; }13             set14             {15                 samplingImag = value;16                 ResetBorderPath();17                 Invalidate();18             }19         }20 21         /// <summary>22         /// The transparent23         /// </summary>24         private Color? transparent = null;25 26         /// <summary>27         /// Gets or sets the transparent.28         /// </summary>29         /// <value>The transparent.</value>30         [Browsable(true), Category("自定義屬性"), Description("透明色，如果為空，則使用0,0坐標處的顏色"), Localizable(true)]31         public Color? Transparent32         {33             get { return transparent; }34             set35             {36                 transparent = value;37                 ResetBorderPath();38                 Invalidate();39             }40         }41 42         /// <summary>43         /// The alpha44         /// </summary>45         private int alpha = 50;46 47         /// <summary>48         /// Gets or sets the alpha.49         /// </summary>50         /// <value>The alpha.</value>51         [Browsable(true), Category("自定義屬性"), Description("當作透明色的透明度，小于此透明度的顏色將被認定為透明，0-255"), Localizable(true)]52         public int Alpha53         {54             get { return alpha; }55             set56             {57                 if (value < 0 || value > 255)58                     return;59                 alpha = value;60                 ResetBorderPath();61                 Invalidate();62             }63         }64 65         /// <summary>66         /// The color threshold67         /// </summary>68         private int colorThreshold = 10;69 70         /// <summary>71         /// Gets or sets the color threshold.72         /// </summary>73         /// <value>The color threshold.</value>74         [Browsable(true), Category("自定義屬性"), Description("透明色顏色閥值"), Localizable(true)]75         public int ColorThreshold76         {77             get { return colorThreshold; }78             set79             {80                 colorThreshold = value;81                 ResetBorderPath();82                 Invalidate();83             }84         }85 86         /// <summary>87         /// The bit cache88         /// </summary>89         private Bitmap _bitCache;

在大小改變或圖片改變時重新計算邊界

 1  /// <summary> 2         /// The m border path 3         /// </summary> 4         GraphicsPath m_borderPath = new GraphicsPath(); 5  6         /// <summary> 7         /// Handles the SizeChanged event of the UCSampling control. 8         /// </summary> 9         /// <param name="sender">The source of the event.</param>10         /// <param name="e">The <see cref="EventArgs"/> instance containing the event data.</param>11         void UCSampling_SizeChanged(object sender, EventArgs e)12         {13             ResetBorderPath();14         }15 16         /// <summary>17         /// Resets the border path.18         /// </summary>19         private void ResetBorderPath()20         {21             if (samplingImag == null)22             {23                 m_borderPath = this.ClientRectangle.CreateRoundedRectanglePath(5);24             }25             else26             {27                 var bit = new Bitmap(this.ClientRectangle.Width, this.ClientRectangle.Height);28                 using (var bitg = Graphics.FromImage(bit))29                 {30                     bitg.DrawImage(samplingImag, this.ClientRectangle, 0, 0, samplingImag.Width, samplingImag.Height, GraphicsUnit.Pixel);31                 }32                 _bitCache = bit;33                 m_borderPath = new GraphicsPath();34                 List<PointF> lstPoints = GetBorderPoints(bit, transparent ?? samplingImag.GetPixel(0, 0));35                 m_borderPath.AddLines(lstPoints.ToArray());36                 m_borderPath.CloseAllFigures();37             }38         }39 40         /// <summary>41         /// Gets the border points.42         /// </summary>43         /// <param name="bit">The bit.</param>44         /// <param name="transparent">The transparent.</param>45         /// <returns>List&lt;PointF&gt;.</returns>46         private List<PointF> GetBorderPoints(Bitmap bit, Color transparent)47         {48             float diameter = (float)Math.Sqrt(bit.Width * bit.Width + bit.Height * bit.Height);49             int intSplit = 0;50             intSplit = (int)(7 - (diameter - 200) / 100);51             if (intSplit < 1)52                 intSplit = 1;53             List<PointF> lstPoint = new List<PointF>();54             for (int i = 0; i < 360; i += intSplit)55             {56                 for (int j = (int)diameter / 2; j > 5; j--)57                 {58                     Point p = GetPointByAngle(i, j, new PointF(bit.Width / 2, bit.Height / 2));59                     if (p.X < 0 || p.Y < 0 || p.X >= bit.Width || p.Y >= bit.Height)60                         continue;61                     Color _color = bit.GetPixel(p.X, p.Y);62                     if (!(((int)_color.A) <= alpha || IsLikeColor(_color, transparent)))63                     {64                         if (!lstPoint.Contains(p))65                         {66                             lstPoint.Add(p);67                         }68                         break;69                     }70                 }71             }72             return lstPoint;73         }74 75         /// <summary>76         /// Determines whether [is like color] [the specified color1].77         /// </summary>78         /// <param name="color1">The color1.</param>79         /// <param name="color2">The color2.</param>80         /// <returns><c>true</c> if [is like color] [the specified color1]; otherwise, <c>false</c>.</returns>81         private bool IsLikeColor(Color color1, Color color2)82         {83             var cv = Math.Sqrt(Math.Pow((color1.R - color2.R), 2) + Math.Pow((color1.G - color2.G), 2) + Math.Pow((color1.B - color2.B), 2));84             if (cv <= colorThreshold)85                 return true;86             else87                 return false;88         }

 1  #region 根據角度得到坐標    English:Get coordinates from angles 2         /// <summary> 3         /// 功能描述:根據角度得到坐標    English:Get coordinates from angles 4         /// 作　　者:HZH 5         /// 創建日期:2019-09-28 11:56:25 6         /// 任務編號:POS 7         /// </summary> 8         /// <param name="angle">angle</param> 9         /// <param name="radius">radius</param>10         /// <param name="origin">origin</param>11         /// <returns>回傳值</returns>12         private Point GetPointByAngle(float angle, float radius, PointF origin)13         {14             float y = origin.Y + (float)Math.Sin(Math.PI * (angle / 180.00F)) * radius;15             float x = origin.X + (float)Math.Cos(Math.PI * (angle / 180.00F)) * radius;16             return new Point((int)x, (int)y);17         }18         #endregion

取邊界的思路如下：

1，以控制元件中心為原點，按照一定的角度順時針依次進行旋轉，

2、每次旋轉后，按照此角度從外向內，找到第一個不是透明的點記錄下來，這就是外邊界點

這個取邊界演算法感覺并不是太好，如果哪位小伙伴有更好的演算法，希望可以探討一下

重繪

 1   protected override void OnPaint(PaintEventArgs e) 2         { 3             base.OnPaint(e); 4             e.Graphics.SetGDIHigh(); 5  6             this.Region = new System.Drawing.Region(m_borderPath); 7             8             if (_bitCache != null) 9                 e.Graphics.DrawImage(_bitCache, 0, 0);10            11         }
