1. 前言
最近需要一個 WPF 的表盤控制元件，之前 Cyril-hcj 寫過一篇不錯的博客 《WPF在圓上畫出刻度線》，里面介紹了一些原理及詳細實作的代碼：
double radius = BackEllipse.Width / 2;
double min = 0; double max = 100;
double step = 360.0 / (max - min);
for (int i = 0; i < max - min; i++)
{
Line lineScale = new Line
{
X1 = ((radius - 20) * Math.Cos(i * step * Math.PI / 180)) + radius,
Y1 = ((radius - 20) * Math.Sin(i * step * Math.PI / 180)) + radius,
X2 = (radius * Math.Cos(i * step * Math.PI / 180)) + radius,
Y2 = (radius * Math.Sin(i * step * Math.PI / 180)) + radius,
Stroke = Brushes.Red,
StrokeThickness = 2
};
MainCanvas.Children.Add(lineScale);
}
我本來想直接參考這篇文章的代碼封裝成一個控制元件，但我用得不多封裝起來又麻煩，索性考慮用 ItemsControl 實作還比較方便些，
2. 使用 CirclePanel 實作
既然要用 ItemsControl，那首先要有個集合作為它的 ItemsSource，在 XAML 中可以用以下方式創建一個集合：
<x:Array x:Key="AuthorList" Type="{x:Type sys:String}">
<sys:String>Mahesh Chand</sys:String>
<sys:String>Praveen Kumar</sys:String>
<sys:String>Raj Beniwal</sys:String>
<sys:String>Neel Beniwal</sys:String>
<sys:String>Sam Hobbs</sys:String>
</x:Array>
不過也可以不這么大費周章，在 .NET 中 string 也是一個集合，
可以用作 ItemsControl 的 ItemsSource，但在 Xaml 上直接寫 ItemsSource="somestring"` 會報錯，可以用 ContentControl 包裝一下，寫成這樣：
<ContentControl Content="111111111111">
<ContentControl.ContentTemplate>
<DataTemplate>
<ItemsControl ItemsSource="{Binding}">
<ItemsControl.ItemTemplate>
<DataTemplate>
<Rectangle
Height="3"
Fill="#383838" />
</DataTemplate>
</ItemsControl.ItemTemplate>
</ItemsControl>
</DataTemplate>
</ContentControl.ContentTemplate>
</ContentControl>
這樣 UI 上就會重復創建 12 個 Rectangle，然后設定 ItemsControl 的 ItemsPanel，讓這些 Rectangle 按著圓形布局，這里我使用了 HandyControl 的 CirclePanel，這個 Panel 用起來十分簡單，它會自動將 Children 在圓形上等距分布：
<ItemsControl.ItemsPanel>
<ItemsPanelTemplate>
<hc:CirclePanel Diameter="310" />
</ItemsPanelTemplate>
</ItemsControl.ItemsPanel>
順便一提，HandyControl 的 Nuget 地址為：https://www.nuget.org/packages/HandyControl/3.3.0?_src=https://www.cnblogs.com/dino623/p/template
最后再添加一些邊框和內陰影，一個簡單的表盤就完成了，
3. 用 DataTrigger 實作不同的指標
上面的表盤還是做得太樸素了，我們可以用 DataTrigger 讓它變得更復雜些，首先改變 ItemsSource 的內容，讓它變成 60 個指標，反正只是 60 個，也沒多復雜，復制粘貼幾次就有了：
<ContentControl Content="100001000010000100001000010000100001000010000100001000010000">
然后設定 DataTrigger，在 Item 的內容等于 1 時指標變粗些：
<DataTemplate>
<Rectangle x:Name="Tick"
Height="2"
Fill="#383838" />
<DataTemplate.Triggers>
<DataTrigger Binding="{Binding}" Value="https://www.cnblogs.com/dino623/p/1">
<Setter TargetName="Tick" Property="Height" Value="https://www.cnblogs.com/dino623/p/5" />
<Setter TargetName="Tick" Property="Width" Value="https://www.cnblogs.com/dino623/p/16" />
<Setter TargetName="Tick" Property="Margin" Value="https://www.cnblogs.com/dino623/p/0,0,3,0" />
</DataTrigger>
</DataTemplate.Triggers>
</DataTemplate>

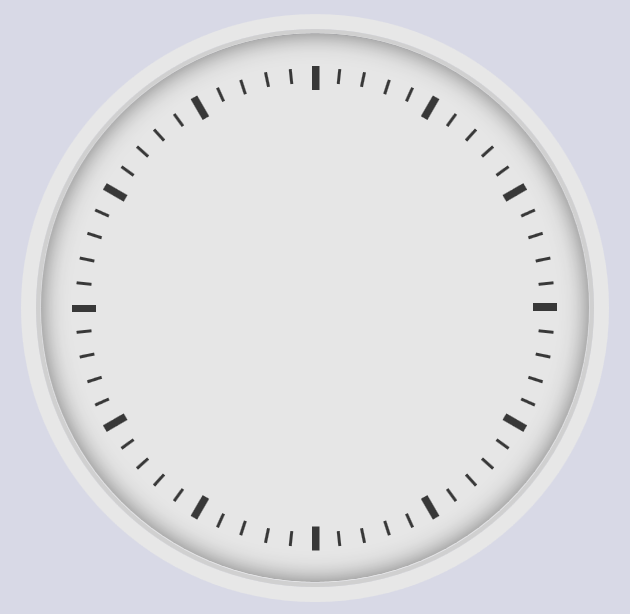

這樣看起來就和真的表盤差不多了，
4. 用 OpacityMask 實作方形表盤

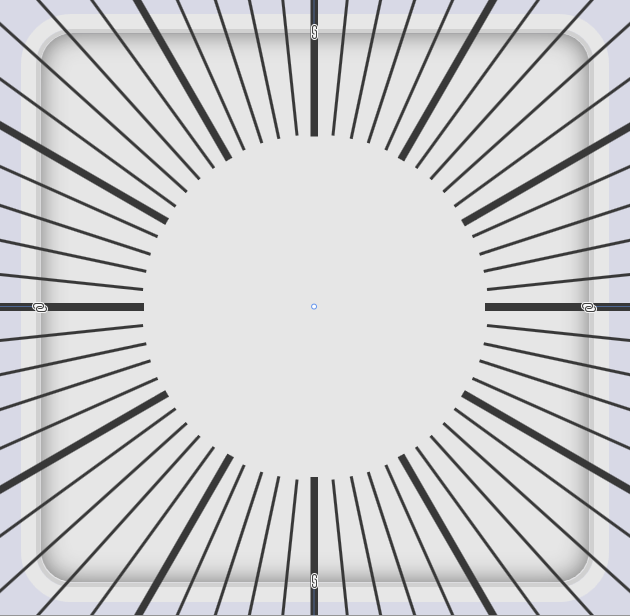

這次更進一步實作一個方形的表盤，首先將 CirclePanel 的尺寸變大，然后加長刻度線：

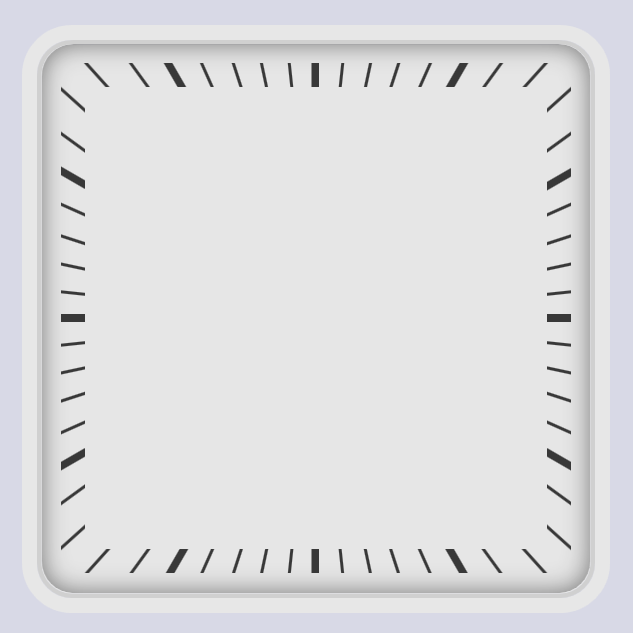

然后在它的背后藏一個 Border，用它作為刻度線的 OpacityMask,這樣就完成了一個方形表盤：
<Border x:Name="Border"
Height="340"
BorderBrush="White"
BorderThickness="16" />
<ContentControl Style="{StaticResource ClockControl2}">
<ContentControl Margin="-100" Content="100001000010000100001000010000100001000010000100001000010000">
<ContentControl.OpacityMask>
<VisualBrush Stretch="None" Visual="{Binding ElementName=Border}" />
</ContentControl.OpacityMask>

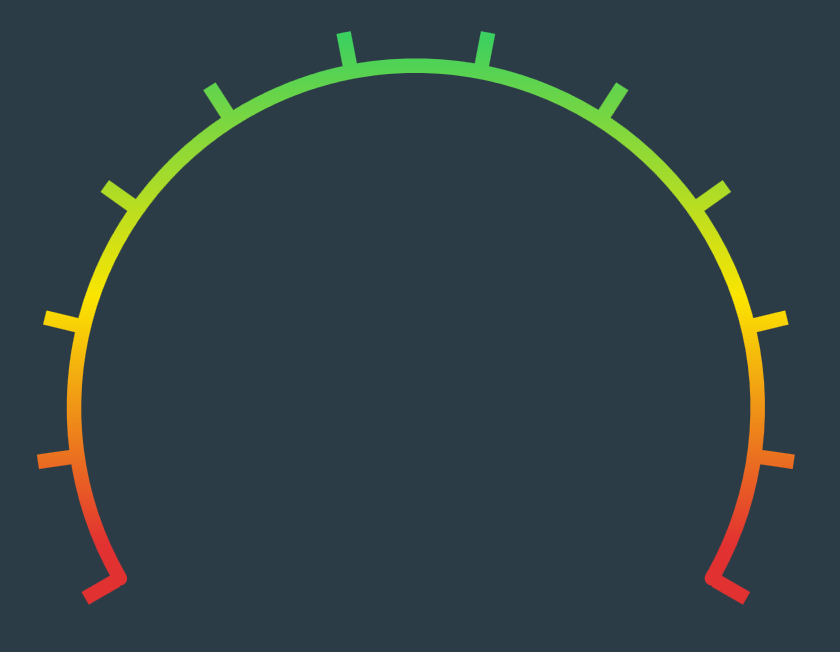

5. 用 ArcPanel 實作儀表盤

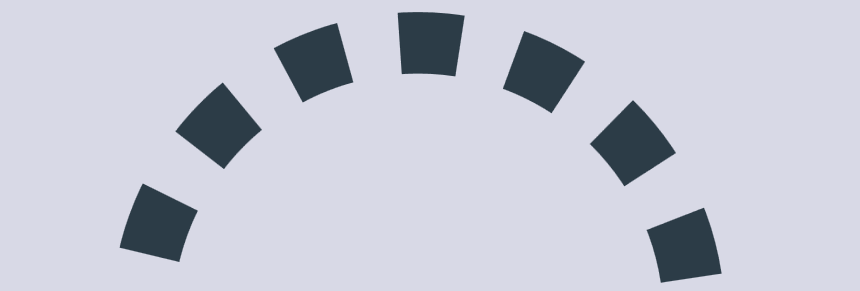

CirclePanel 雖然很好用，可惜的是不能實作弧形布局，于是我又另外找了 HeBianGu 的 ArcPanel 來實作儀表板，用它替換掉 CirclePanel 即可實作弧形布局的刻度線：
<ItemsControl.ItemsPanel>
<ItemsPanelTemplate>
<h:ArcPanel
Height="200"
AngleToCenter="True"
EndAngle="-30"
StartAngle="210" />
</ItemsPanelTemplate>
</ItemsControl.ItemsPanel>
5. 最后
這篇文章介紹了如何實作表盤刻度，基本都是用別人的 Panel 實作布局，我自己反而沒出什么力，感謝兩位大佬實作的優秀 Panel，
順便一提，也可以用 Ellipe 配合 StrokeDashArray 簡單做出這種效果，只是如果太粗的指標會看得出來是個扇形，不是矩形，而且還不夠靈活，
原始碼：https://github.com/DinoChan/wpf_design_and_animation_lab
作者：dino.c
出處：http://www.cnblogs.com/dino623/
說明：歡迎轉載并請標明來源和作者，如有錯漏請指出，謝謝，
