一、實驗目的
1.熟悉和掌握小型局域網的配置方法
2.掌握子網劃分中IP地址的分配方法
3.掌握DHCP的配置方法
4.掌握VLAN的配置方法
5.掌握路由的配置方法
6.掌握交換機、路由器的配置方法
二、設備與環境
微型計算機、Windows 系列作業系統 、ensp軟體
三、實驗內容

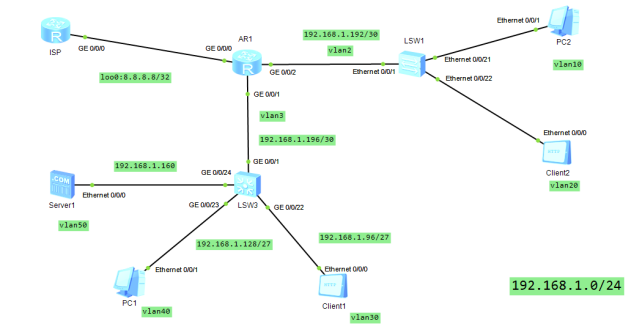

某公司的小型局域網拓撲如圖所示,共有四個部門,分別被劃分到vlan 10、vlan 20、vlan 30、vlan 40中,服務器被劃分到vlan 50中,AR1為公司出口路由器,各vlan的網段在圖中已經標注,
要求:
1.自己指定各網段的網關地址,PC的地址通過dhcp獲取,Client和server的地址手動配置;
2.各VLAN的網關地址在所連接的交換機上(因此需要配置三層vlanif介面);
3.配置網路路由,要求各部門都能互通;
4.要求各部門都能訪問到服務器的www服務器;
四、實驗程序及結果分析
1.配置網路設備各埠的地址
(1) 配置LSW1的埠及地址
[LSW1]vlan batch 2 10 20
[LSW1]int e0/0/21
[LSW1-Ethernet0/0/21]port link-type access
[LSW1-Ethernet0/0/21]port default vlan 10
[LSW1]int e0/0/22
[LSW1-Ethernet0/0/22]port link-type access
[LSW1-Ethernet0/0/22]port default vlan 20
[LSW1]int e0/0/1
[LSW1-Ethernet0/0/1]port link-type access
[LSW1-Ethernet0/0/1]port default vlan 2
(2)在LSW1上配置各三層vlanif介面, 使得VLAN:10和vlan:20可以互通,
[LSW1]int vlan 10
[LSW1-Vlanif10]ip address 192.168.1.33 27
[LSW1]int vlan 20
[LSW1-Vlanif20]ip address 192.168.1.65 27
[LSW1]int vlan 2
[LSW1-Vlanif2]ip address 192.168.1.193 255.255.255.252
(3) 配置AR1的埠地址
[AR1]int g0/0/2
[AR1-GigabitEthernet0/0/2]ip address 192.168.1.194 255.255.255.252
[AR1]int g0/0/1
[AR1-GigabitEthernet0/0/1]ip address 192.168.1.198 30
[AR1]int g0/0/0
[AR1-GigabitEthernet0/0/0]ip address 111.111.111.111 255.255.255.0
(4) 配置LSW3的埠及地址
//劃分vlan,配置每個LSW3的埠,并為埠分配ip地址
[LSW3]vlan batch 3 30 40 50
配置vlan3
[LSW3]int vlan 3
[LSW3-Vlanif3]ip address 192.168.1.197 30
配置vlan30
[LSW3-Vlanif3]int vlan 30
[LSW3-Vlanif30]ip address 192.168.1.97 27
配置vlan40
[LSW3-Vlanif30]int vlan 40
[LSW3-Vlanif40]ip address 192.168.1.129 27
配置vlan50
[LSW3-Vlanif40]int vlan 50
[LSW3-Vlanif50]ip address 192.168.1.161 27
//配置每個LSW3的埠,使每個埠都為access口,每個埠劃分到自己的Vlan
[LSW3]int g0/0/1
[LSW3-GigabitEthernet0/0/1]port link-type access
[LSW3-GigabitEthernet0/0/1]port default vlan 3
[LSW3-GigabitEthernet0/0/1]int g0/0/22
[LSW3-GigabitEthernet0/0/22]port link-type access
[LSW3-GigabitEthernet0/0/22]port default vlan 30
[LSW3-GigabitEthernet0/0/22]int g0/0/23
[LSW3-GigabitEthernet0/0/23]port link-type access
[LSW3-GigabitEthernet0/0/23]port default vlan 40
[LSW3-GigabitEthernet0/0/23]int g0/0/24
[LSW3-GigabitEthernet0/0/24]port link-type access
[LSW3-GigabitEthernet0/0/24]port default vlan 50
2.配置PC及client的IP地址
PC地址通過dhcp獲取
PC1:
[LSW3]dhcp enable
[LSW3]int vlan 40
[LSW3-Vlanif40]dhcp select interface
PC2:
[LSW1]dhcp enable
[LSW1]int vlan 10
[LSW1-Vlanif10]dhcp select interface
Client手動配置

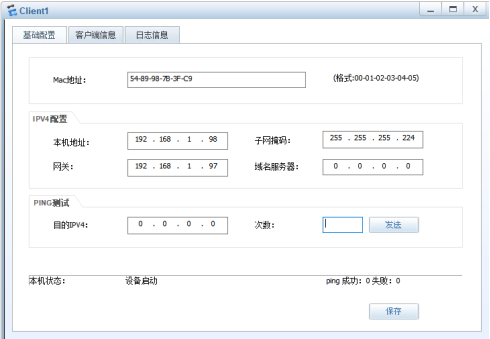

Client1:

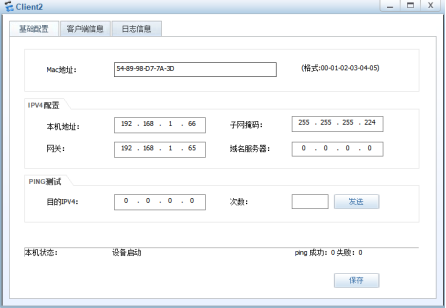

Client2:

3.配置路由
(1) 配置LSW1的路由
//給LSW1配置rip協議
[LSW1]rip
[LSW1-rip-1]version 2
[LSW1-rip-1]network 192.168.1.0
(2) 配置AR1
//給AR1配置rip協議,并設定默認路由,下一跳為連接外網埠的ISP
[AR1]rip
[AR1-rip-1]version 2
[AR1-rip-1]network 192.168.1.0
[AR1]ip route-static 0.0.0.0 0.0.0.0 111.111.111.112
(3) 配置LSW3的路由
//Rip協議
[LSW3]rip
[LSW3-rip-1]version 2
[LSW3-rip-1]network 192.168.1.0
4.測驗

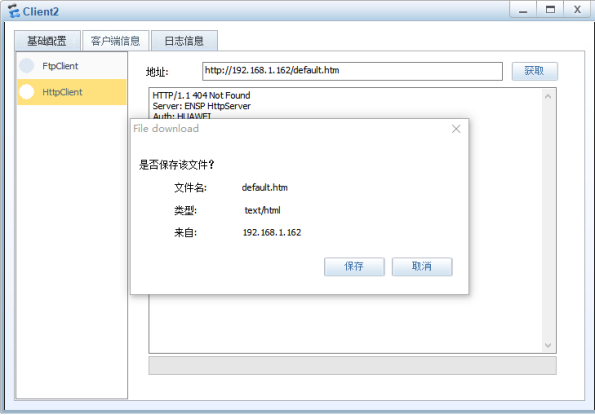

Client2向Server1請求

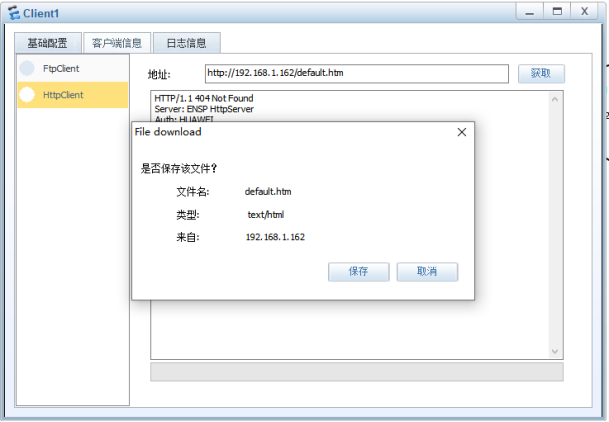

Client1向Server1請求:

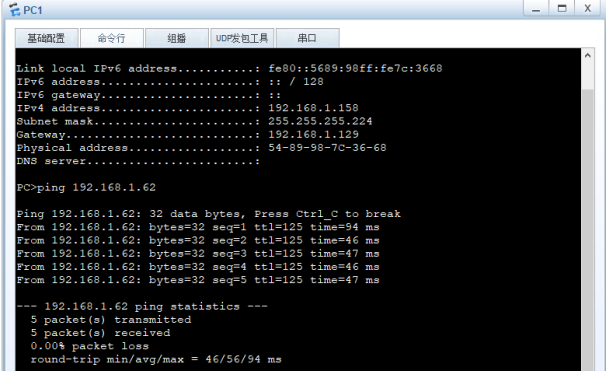

PC1(192.168.1.158) ping PC2(192.168.1.62):

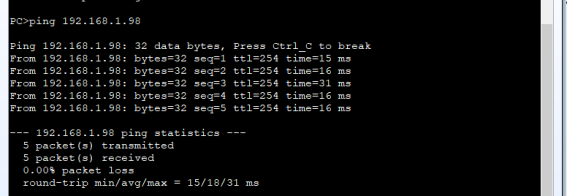

PC1(192.168.1.158) ping Client1(192.168.1.98):

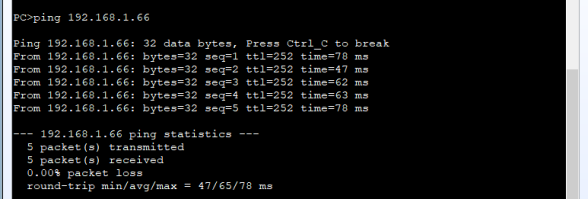

PC1(192.168.1.158) ping Client2(192.168.1.66):

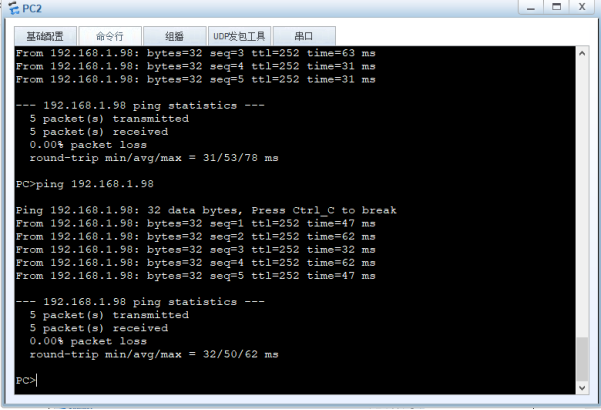

PC2(192.168.1.62) ping Client1(192.168.1.98):

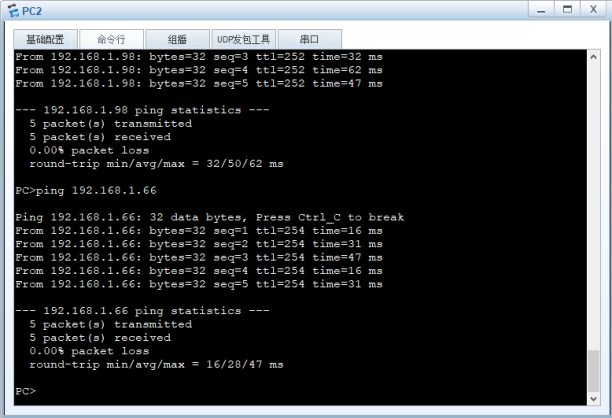

PC2 (192.168.1.62)ping Client2(192.168.1.66):

5.配置服務器

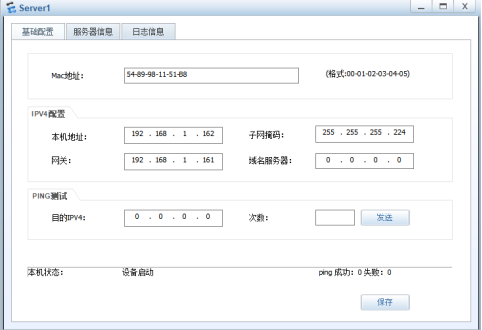

配置服務器基礎配置:

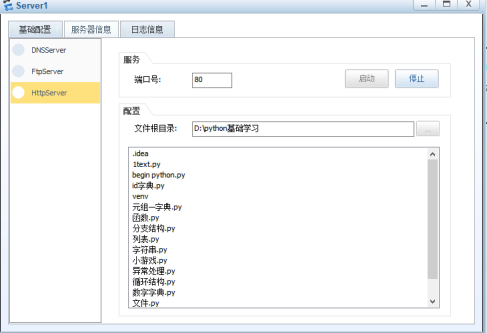

配置服務器資訊:

6.配置默認路由
(1) 在LSW1上配置默認路由
[LSW1]ip route-static 0.0.0.0 0.0.0.0 192.168.1.194
(2) 在LSW3.上配置默認路由
[LSW3]ip route-static 0.0.0.0 0.0.0.0 192.168.1.198
7.訪問外網測驗
通過PC ping AR1的loopback 0介面
[ISP]int g0/0/0
[ISP-GigabitEthernet0/0/0]ip add
[ISP-GigabitEthernet0/0/0]ip address 111.111.111.112 255.255.255.0
[ISP]interface LoopBack0
[ISP-LoopBack0]ip address 8.8.8.8 255.255.255.255

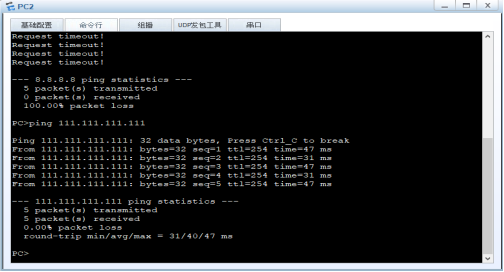

PC2(192.168.1.62) ping外網埠 (111.111.111.111)
