1. 融合效果

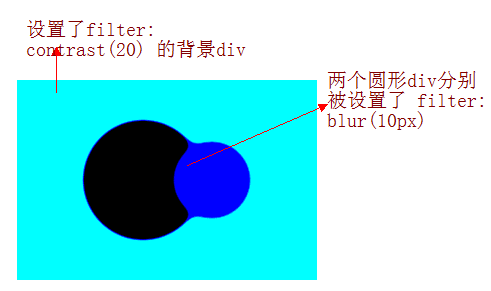

在 CSS 中有一種實作融合效果的技巧，使用模糊濾鏡（blur）疊加對比度濾鏡（contrast）使兩個接近的元素看上去“粘”在一起，如下圖所示：

博客園的 ChokCoco 就用這個技巧實作了很多不同的玩法并寫了很多文章，例如這篇：

你所不知道的 CSS 濾鏡技巧與細節

我一直對這種效果很感興趣，總想自己親自玩一玩，當然，是在自己熟悉的 Xaml 平臺，這篇文章我將介紹如何使用 Win2D 在 UWP / WinUI 3 中實作融合效果，

2. 使用 Win2D 實作融合效果

Win2D 是一個很簡單使用的底層圖形 Windows Runtime API，它利用了 Direct2D 的強大功能，并與 UWP 和 WinUI 3 的 Xaml 無縫集成，可以使用強大的渲染得到漂亮界面，UWP 和 WinUI 3 版本的 Nuget 安裝腳本分別為：

Install-Package Win2D.uwp -Version 1.26.0

Install-Package Microsoft.Graphics.Win2D -Version 1.0.3.1

安裝后將 CanvasControl 添加到 XAML 樹中并訂閱 CanvasControl.CreateResources 事件，這個事件在 CanvasControl 首次初始化時觸發一次，可以在這個事件中創建畫圖需要的資源，現在我需要畫兩個圓，并對這兩個圓應用 Effect，所以我用以下代碼初始化了一些資源：

private ICanvasBrush _leftBrush;
private ICanvasBrush _rightBrush;
private ICanvasImage _image;
private GaussianBlurEffect _blurEffect;

private void OnCreateResource(CanvasControl sender, CanvasCreateResourcesEventArgs args)
{
    _leftBrush = new CanvasSolidColorBrush(sender, Colors.Black);
    _rightBrush = new CanvasSolidColorBrush(sender, Colors.Blue);
    _blurEffect = new GaussianBlurEffect
    {
        BlurAmount = 20f
    };

    _image = new ColorMatrixEffect
    {
        ColorMatrix = new Matrix5x4
        {
            M11 = 1,
            M12 = 0,
            M13 = 0,
            M14 = 0,
            M21 = 0,
            M22 = 1,
            M23 = 0,
            M24 = 0,
            M31 = 0,
            M32 = 0,
            M33 = 1,
            M34 = 0,
            M41 = 0,
            M42 = 0,
            M43 = 0,
            M44 = 18,
            M51 = 0,
            M52 = 0,
            M53 = 0,
            M54 = -7
        },
        Source = _blurEffect
    };
}

在上面的代碼中我創建了一藍一黑兩個 CanvasSolidColorBrush，以及一個 GaussianBlurEffect 和一個 ColorMatrixEffect，前者作為后者的 Source，和 CSS 不同的是，Win2D 不是使用 ContrastEffect，而是使用 ColorMatrixEffect 實作融合效果（至于 ColorMatrixEffect 中的引數設定將在下一節中講解），下一步，訂閱 CanvasControl 的 SizeChanged 事件并實時獲得它的中間點：

private void OnCanvasSizeChanged(object sender, SizeChangedEventArgs e)
{
    _centerPoint = Canvas.ActualSize / 2;
}

最后，訂閱 CanvasControl.Draw 事件，當 CanvasControl 首次變為可見時，將觸發這個件一次，然后在需要重繪其內容時再次觸發，下面的代碼在 Draw 觸發時用之前創建的資源畫出兩個圓，

private void OnDraw(CanvasControl sender, CanvasDrawEventArgs args)
{
    var source = new CanvasCommandList(sender);
    using (var drawingSession = source.CreateDrawingSession())
    {
        drawingSession.FillCircle(_centerPoint + new Vector2(-75, 0), 100, _leftBrush);
        drawingSession.FillCircle(_centerPoint + new Vector2(75, 0), 60, _rightBrush);
    }

    _blurEffect.Source = source;
    args.DrawingSession.DrawImage(_image);
}

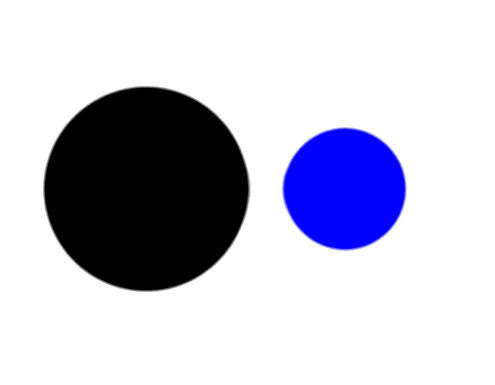

上面的代碼首先創建一個 CanvasCommandList，然后用它再創建 DrawingSession 并用 DrawingSession 的 FillCircle 畫出兩個圓形，接下來把 CanvasCommandList 作為輸入源交給 GaussianBlurEffect 進行高斯模糊，而這個 GaussianBlurEffect 又是 ColorMatrixEffect 的輸入源，相當于原始的影像應用過一次 GaussianBlurEffect 后，再應用用一次 ColorMatrixEffect，最后用 CanvasDrawEventArgs.DrawImage 將 ColorMatrixEffect 輸出到 UI，最終效果如下：

如果在 OnDraw 的最后呼叫 CanvasControl.Invalidate 函式可以觸發 CanvasControl 重繪，從而實作影片效果，利用這個方法，再加上一些計算，就可以實作融合融合效果的影片：

3. Win2D 中融合效果的原理

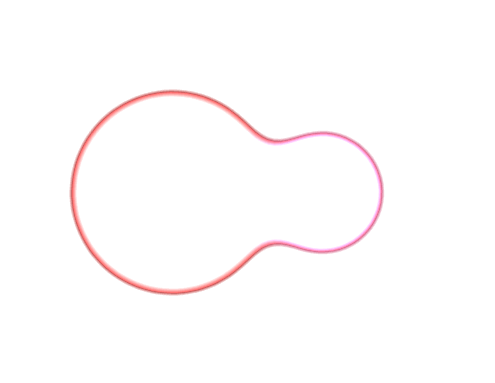

上面的代碼實作了融合效果，但當我想換個顏色玩些新花樣時卻發現了詭異的狀況，例如我將兩個 Brush 改為 IndianRed（205, 92, 92） 和 PaleVioletRed（219, 112, 147），兩個圓形居然變成了空心圓形：

雖然還挺好看的，而且會有很多種玩法，但這不符合我現在的預期，接著我又發現只要使用的顏色的 RGB 三個通道中有一個的值不是 0 或255，融合效果出來的顏色就會被改變，即 Blue(0, 0, 255) 不會改變， IndianRed(205, 92, 92) 會變成 (255, 255, 255) ，也就是說，現在我沒辦法準確控制融合效果的顏色，為了解決這個問題，我們需要從融合效果的原理開始入手，

3.1 GaussianBlurEffect

融合效果使用了 GaussianBlurEffect 和 ColorMatrixEffect 兩個 Effect，先說說 GaussianBlurEffect ，GaussianBlurEffect 即高斯模糊效果，它用正態分布計算影像中每個像素的變換，每個像素的值都是周圍相鄰像素值的加權平均，原始像素的值有最大的高斯分布值，所以有最大的權重，相鄰像素隨著距離原始像素越來越遠，其權重也越來越小，

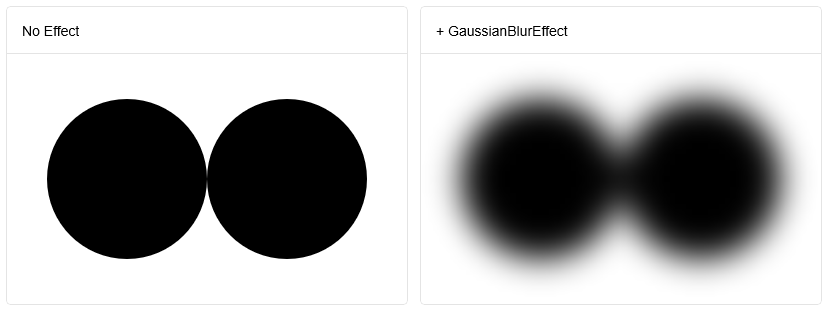

上圖左邊是沒應用任何 Effect 的影像，右邊是應用了高斯模糊效果的影像，高斯模糊讓兩個圓形的邊緣變得模糊，多了一圈半透明的像素，仔細觀察兩個黑色圓形的結合處，由于高斯模糊每個像素的值都是周圍相鄰像素值的加權平均，所以結合處的像素同時受左右兩個圓形的影響，產生了粘連的效果，

3.2 ColorMatrixEffect

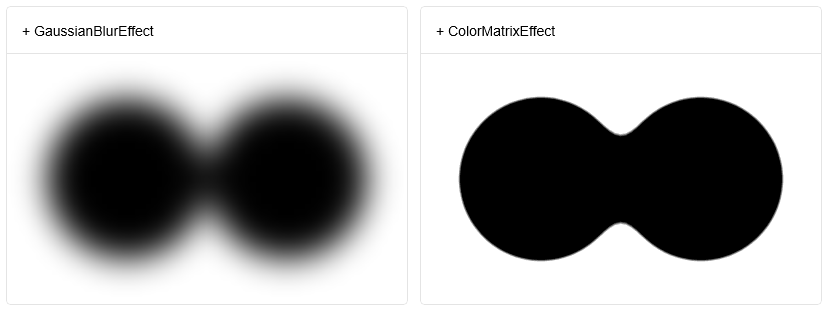

融合效果的第二步，是提高影像的對比度，將上面右圖中 Alpha 值超過某個閾值的半透明像素涂抹成完全不透明，這時候用到的是 ColorMatrixEffect，

ColorMatrixEffect 使用 Matrix5x4 修改影像的顏色，這個 Matrix5x4 的默認值是：

var identity = new Matrix5x4
{
    M11 = 1, M12 = 0, M13 = 0, M14 = 0,
    M21 = 0, M22 = 1, M23 = 0, M24 = 0,
    M31 = 0, M32 = 0, M33 = 1, M34 = 0,
    M41 = 0, M42 = 0, M43 = 0, M44 = 1,
    M51 = 0, M52 = 0, M53 = 0, M54 = 0
};

通過修改這個矩陣，可以控制輸出影像的每一個像素的 ARGB 四個通道，具體的公式為：

result.R = (src.R * matrix.M11) + (src.G * matrix.M21) + (src.B * matrix.M31) + (src.A * matrix.M41) + matrix.M51
result.G = (src.R * matrix.M12) + (src.G * matrix.M22) + (src.B * matrix.M32) + (src.A * matrix.M42) + matrix.M52
result.B = (src.R * matrix.M13) + (src.G * matrix.M23) + (src.B * matrix.M33) + (src.A * matrix.M43) + matrix.M53
result.A = (src.R * matrix.M14) + (src.G * matrix.M24) + (src.B * matrix.M34) + (src.A * matrix.M44) + matrix.M54

假設我需要將影像中所有像素的 Alpha 指變為 0，根據上面的公式，只需要將 matrix.M44 設為 0 即可，

現在我們回過頭來看看前文中實作融合效果的 ColorMatrixEffect，矩陣的前三列都保持默認值不變，即 RGB 三個通道不作改變，M44 設定為 18，M54 設定為 -7，根據公式即每個像素作了以下變換：

result.A =  (src.A * 18) -7

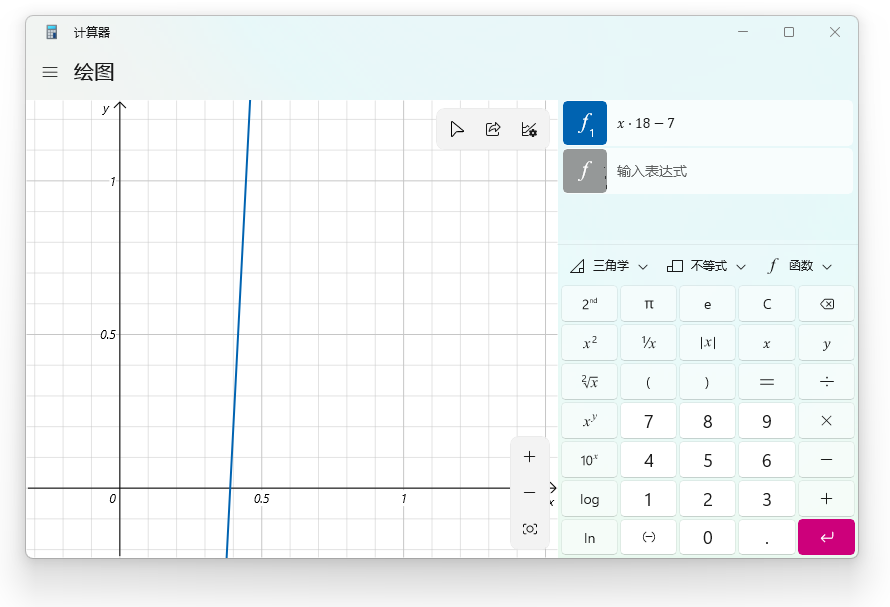

把這個公式輸入計算器的繪圖中，得到以下圖形，

可以看到這個公式的輸出幾乎是一條垂直于 X 軸的直線，以這條直線為區分，X 值在這條線左邊的結果為 0，在這條線右邊的結果為 1，這是一個很明顯的二值化操作，當這個 ColorMatrixEffect 應用在之前高斯模糊產生的影像上，由高斯模糊產生的 Alpha 通道大于 0 的像素要么都變得清晰，要么就消失不見（只剩下 Alpha 值為 0.39 到 0.45 之間的像素仍為半透明，用于消除形狀邊緣的鋸齒），從而使兩個圓型之前的銜接處變得清晰而平滑，這就實作了融合效果，

3.3 ClampOutput

但是這個 ColorMatrixEffect 并不是真正的二值化，而是將 Alpha 通道轉換成一個遠大于 1 或遠小于 0 的值，當 Alpha 遠大于 1 ，這個像素在 UI 上會變成透明或白色，究其原因，應該是因為 Win2D 影像效果使用直接和預乘 alpha 的混合，所以 Win2D 在某個環節做了類似下面這種處理：

result.R = source.R * source.A;
result.G = source.G * source.A;
result.B = source.B * source.A;
result.A = source.A;

結果在 Alpha 值遠大于 1 的情況下， RGB 三個值不是 0 就是 1，即 Blue(0, 0, 255) 應用了這個 ColorMatrixEffect 后還是 Blue(0, 0, 255)，而 IndianRed(205, 92, 92) 會變成 (255, 255, 255)，為了應對這種情況， Win2D 在部分 Effect 中提供了 ClampOutput 屬性，當它設定為 True 時，Effect 的輸出都保持在 [0, 1] 范圍內，應用在上面的 ColorMatrixEffect 上可確保輸出的 Alpha 通道不會超出 [0, 1] 這個范圍，避免了修改透明度以外的任何副作用，

關于預乘的更多資訊，可以看這篇文章：

Win2D: Premultiplied alpha
