一：背景
1.講故事
最近分享了好幾篇關于 非托管記憶體泄漏 的文章，有時候就是這么神奇，來求助的都是這型別的dump，一飲一啄，莫非前定，讓我被迫加深對 NT堆, 頁堆 的理解，這一篇就給大家再帶來一篇記憶體泄漏，
前段時間有位朋友找到我，說他的程式出現了非托管泄漏，某一塊的操作會導致非托管記憶體上漲的很快，讓我幫忙逆向看下是哪里的操作沒有釋放資源？ 既然找到我，那就上 WinDbg 分析吧，
二：WinDbg 分析
1. 哪里的記憶體泄漏
看記憶體泄漏還是老規矩，使用 !address -summary 命令就可以了，
0:000> !address -summary
--- Usage Summary ---------------- RgnCount ----------- Total Size -------- %ofBusy %ofTotal
Free 443 7fc`685d1000 ( 7.986 TB) 99.82%
Heap 658 3`563aa000 ( 13.347 GB) 92.89% 0.16%
<unknown> 770 0`1ff5a000 ( 511.352 MB) 3.48% 0.01%
Image 1196 0`108ba000 ( 264.727 MB) 1.80% 0.00%
Stack 108 0`08c40000 ( 140.250 MB) 0.95% 0.00%
Other 31 0`081d8000 ( 129.844 MB) 0.88% 0.00%
TEB 36 0`00048000 ( 288.000 kB) 0.00% 0.00%
PEB 1 0`00001000 ( 4.000 kB) 0.00% 0.00%
--- State Summary ---------------- RgnCount ----------- Total Size -------- %ofBusy %ofTotal
MEM_FREE 443 7fc`685d1000 ( 7.986 TB) 99.82%
MEM_COMMIT 2464 3`67933000 ( 13.618 GB) 94.77% 0.17%
MEM_RESERVE 336 0`300ec000 ( 768.922 MB) 5.23% 0.01%
從卦中看，當前行程有 13.6 G 的提交記憶體，NtHeap 占用了 13G，很明顯這是非托管記憶體泄漏，既然是非托管泄漏，那就需要二番戰，也就是讓朋友開啟 ust，或者啟用應用程式驗證器 (Application Verifier) 開啟頁堆，目的就是記錄分配這塊記憶體的源頭，這里就讓朋友用 gflags 開啟下 ust，具體怎么開，這里就不介紹了，大家可以網上搜一下，
2. 追蹤 ust 加持下的呼叫堆疊
有了 ust 的加持，接下來就可以繼續分析，使用 !heap -s 觀察下 nt 堆的布局，
0:000> !heap -s
SEGMENT HEAP ERROR: failed to initialize the extention
NtGlobalFlag enables following debugging aids for new heaps:
stack back traces
LFH Key : 0x0000004c4f657ebf
Termination on corruption : ENABLED
Heap Flags Reserv Commit Virt Free List UCR Virt Lock Fast
(k) (k) (k) (k) length blocks cont. heap
-------------------------------------------------------------------------------------
0000000000060000 08000002 32576 17212 32576 430 161 6 1 0 LFH
0000000000010000 08008000 64 8 64 5 1 1 0 0
0000000008810000 08001002 1088 500 1088 15 5 2 0 0 LFH
...
0000000029fb0000 08001002 88320 67408 88320 32559 343 47 189 1b7 LFH
External fragmentation 48 % (343 free blocks)
0000000029870000 08001002 512 8 512 3 1 1 0 0
...
-------------------------------------------------------------------------------------
從卦中看，commit 最大的也就是 67408k = 67M, 這和 13G 差的不是一星半點，如果你了解 NtHeap 的布局，應該知道當 分配記憶體 > 512k 的時候，會進入到 HEAP 的 VirtualAllocdBlocks 雙向鏈表中，言外之意就是當你覺得記憶體對不上的時候，就要觀察下這個鏈表了，即上圖中的 Virt blocks 列，可以看到 handle=0000000029fb0000 的 Virt blocks=189，接下來繼續下鉆 handle=0000000029fb0000 這個堆，
0:000> !heap -h 0000000029fb0000
SEGMENT HEAP ERROR: failed to initialize the extention
Index Address Name Debugging options enabled
23: 29fb0000
Segment at 0000000029fb0000 to 000000002a7b0000 (007eb000 bytes committed)
Segment at 0000000026070000 to 0000000026170000 (000ff000 bytes committed)
Segment at 0000000027d10000 to 0000000027f10000 (001f7000 bytes committed)
Segment at 00000000318a0000 to 0000000031ca0000 (00400000 bytes committed)
Segment at 0000000044a00000 to 0000000045200000 (005f1000 bytes committed)
Segment at 000000004ae90000 to 000000004be60000 (00efc000 bytes committed)
Segment at 000000005b3b0000 to 000000005c380000 (00e2e000 bytes committed)
Segment at 000000005d8c0000 to 000000005e890000 (00cf1000 bytes committed)
Segment at 000000005c380000 to 000000005d350000 (002e7000 bytes committed)
Flags: 08001002
ForceFlags: 00000000
Granularity: 16 bytes
...
Virtual Alloc List: 29fb0118
Unable to read nt!_HEAP_VIRTUAL_ALLOC_ENTRY structure at 0000000043500000
Uncommitted ranges: 29fb00f8
我去，卦中出現了不愿看到的 Unable to read nt!_HEAP_VIRTUAL_ALLOC_ENTRY structure at 0000000043500000，也就是說顯示不出 _HEAP_VIRTUAL_ALLOC_ENTRY 結構，可以用 dt 驗證一下，
0:000> dt nt!_HEAP_VIRTUAL_ALLOC_ENTRY
Symbol nt!_HEAP_VIRTUAL_ALLOC_ENTRY not found.
為什么在他的機器上沒記錄到，可能和它生產服務器的 Windows 系統有關，這里就不細究原因，接下來的問題是： !heap 命令失效，該怎么把 VirtualAllocdBlocks 給挖出來呢？只能純人肉了...
3. 如何人肉挖 VirtualAllocdBlocks
要想人肉挖，需要一些底層知識，比如下面三點，
- VirtualAllocdBlocks 是什么？
VirtualAllocdBlocks 是一個記錄大塊記憶體的雙向鏈表結構，可以用 dt nt!_HEAP 0000000029fb0000 命令從 HEAP 中找出來，
0:000> dt nt!_HEAP 0000000029fb0000
ntdll!_HEAP
+0x118 VirtualAllocdBlocks : _LIST_ENTRY [ 0x00000000`43500000 - 0x00000000`32970000 ]
+0x128 SegmentList : _LIST_ENTRY [ 0x00000000`29fb0018 - 0x00000000`5c380018 ]
...
0:000> dt _LIST_ENTRY 0000000029fb0000+0x118
ntdll!_LIST_ENTRY
[ 0x00000000`43500000 - 0x00000000`32970000 ]
+0x000 Flink : 0x00000000`43500000 _LIST_ENTRY [ 0x00000000`47240000 - 0x00000000`29fb0118 ]
+0x008 Blink : 0x00000000`32970000 _LIST_ENTRY [ 0x00000000`29fb0118 - 0x00000000`4ee90000 ]
從卦中可以看到， VirtualAllocdBlocks 是一個擁有 Flink 和 Blink 的雙向鏈表結構，
- _HEAP_VIRTUAL_ALLOC_ENTRY 是什么？
我們都知道 heap 的 block <512k 是 _HEAP_ENTRY 結構，那 block >512k 的塊就是 _HEAP_VIRTUAL_ALLOC_ENTRY 結構，不信的話可以用 dt 匯出來，
0:016> dt nt!_HEAP_VIRTUAL_ALLOC_ENTRY
ntdll!_HEAP_VIRTUAL_ALLOC_ENTRY
+0x000 Entry : _LIST_ENTRY
+0x010 ExtraStuff : _HEAP_ENTRY_EXTRA
+0x020 CommitSize : Uint8B
+0x028 ReserveSize : Uint8B
+0x030 BusyBlock : _HEAP_ENTRY
從卦中可以看到，除了真正的分配 BusyBlock 之外還有一些附屬資訊，比如 CommitSize , ReserveSize 等等，接下來就可以抽取 第一個節點地址 加上 +0x30 來找到這個真正的記憶體分配塊，即 0x0000000043500000 + 0x30， 然后使用 !heap -p -a 就可以看到這個分配塊的源頭在哪里了，
0:000> !heap -p -a 0x0000000043500000 + 0x30
address 0000000043500030 found in
_HEAP @ 29fb0000
HEAP_ENTRY Size Prev Flags UserPtr UserSize - state
0000000043500030 100100 0000 [00] 0000000043500060 1000040 - (busy VirtualAlloc)
775bc35b ntdll! ?? ::FNODOBFM::`string'+0x00000000000153eb
7fed230483b halcon!HXmalloc+0x000000000000008b
7fed22dd81d halcon!HXAllocRLTmp+0x000000000000265d
7fed22d6bd0 halcon!HXAllocTmp+0x0000000000000a80
7fed44a346a halcon!HCancelWait+0x000000000000007a
7fed2386b8f halcon!CCallHProc+0x000000000000073f
7fe83e3bcf6 +0x000007fe83e3bcf6
0:000> !ip2md 0x000007fe83e3bcf6
MethodDesc: 000007fe83c39138
Method Name: HalconDotNet.xxx
Class: 000007fe83c6b890
MethodTable: 000007fe83c3f300
mdToken: 0000000006000df5
Module: 000007fe83a7f498
IsJitted: yes
CodeAddr: 000007fe83e3bb90
Transparency: Safe critical
可以看到第一塊 size= 0x1000040 byte = 16M 的記憶體是 HalconDotNet 分配的，接下來我們多抽幾個，或者用腳本來歸納一下，發現有大量的 88M 記憶體占用，大體上歸為兩類：

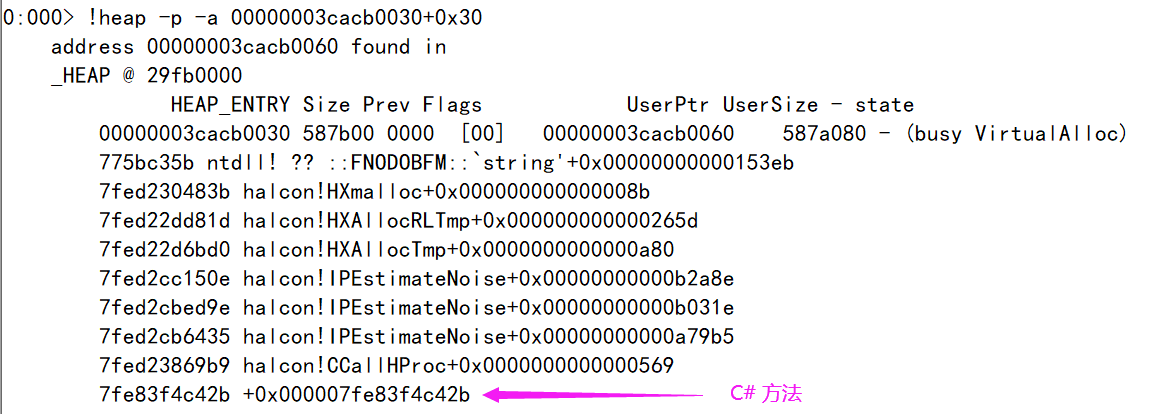

- C# 代碼分配未釋放：

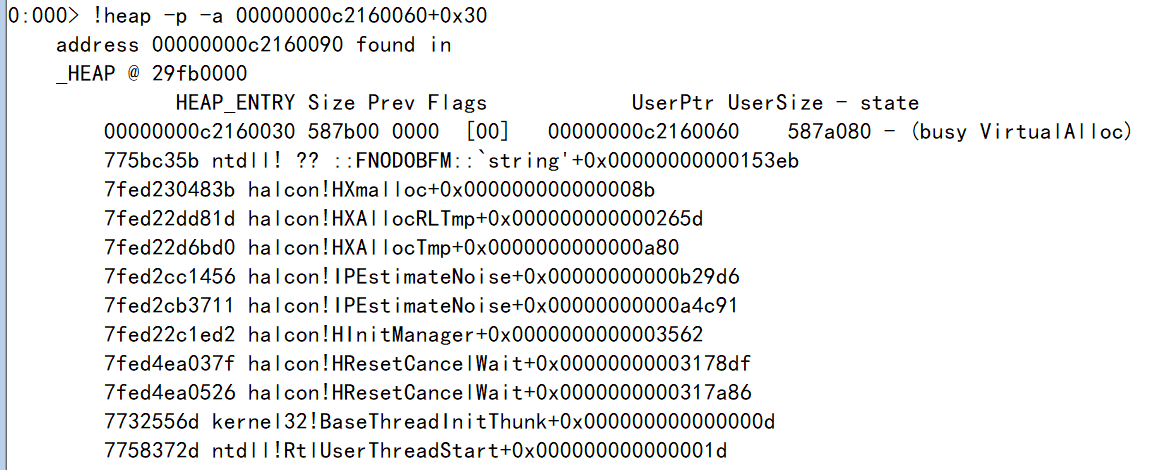

- 內部代碼：
最后就是把這個結果給了朋友，讓朋友看下用 !ip2md 顯示出來的托管方法，為什么沒有釋放，是不是漏了，
三： 總結
這個dump可以看出是因為對 halcon 做了一套 DotNet 版的封裝上出現了一些瑕疵，這個 dump 的難點在于當 !heap 擴展命令失效的情況下，如何通過純手工的方式把 NTHeap 剝離的明明白白，
