一、引言

接上一篇C#設計模式學習筆記：簡單工廠模式(工廠方法模式前奏篇)，通過簡單工廠模式的了解，它的缺點就是隨著需求的變化我們要不停地修改工廠里

上一篇文章我們講了工廠方法模式，它是為了解決簡單工廠模式所面對的問題：如果我們增加新的產品，工廠類的方法就要修改本身的代碼，增加產品越

多，其邏輯越復雜，同時這樣的修改也不符合開放閉合原則OCP--對增加代碼開放，對修改代碼關閉，為了解決簡單工廠的問題，我們引出了工廠方法模式，

通過子類化工廠類，解決了工廠類責任的劃分，使得產品和相應的工廠一一對應，符合了OCP，

如果我們要設計一套房子，當然我們知道房子是由房頂、地板、窗戶、房門等組成的，先設計一套古典風格的房子，再創建一套現代風格的房子，再創建

一套歐式風格的房子，這么多套房子，我們該怎么辦呢？今天我們要講的抽象工廠模式可以很好地解決多套變化的問題，

二、抽象工廠模式介紹

抽象工廠模式：英文名稱--Abstract Factory Pattern；分類--創建型，

2.1、動機(Motivate)

在軟體系統中，經常面臨著"一系列相互依賴的物件"的創建作業，同時，由于需求的變化，往往存在更多系列物件的創建作業，如何應對這種變化？如何

繞過常規的物件創建方法（new)，提供一種"封裝機制"來避免客戶程式和這種"多系列具體物件創建作業"的緊耦合？

2.2、意圖(Intent)

提供一個創建一系列相關或相互依賴物件的介面，而無需指定它們具體的類，——《設計模式》GoF

2.3、結構圖（Structure）

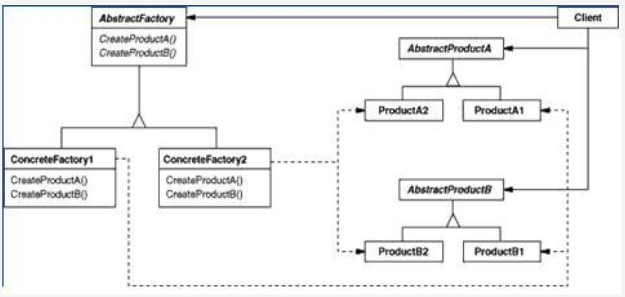

該圖是抽象工廠的UML圖，結合抽象工廠的意圖、動機和圖示來理解該模式，今天我們就以建設房子為例來說明抽象工廠的實作機理，

2.4、模式的組成

從上圖可以看出，在抽象工廠模式的結構圖有以下角色：

1）抽象產品類角色（AbstractProduct）：為抽象工廠中相互依賴的每種產品定義抽象介面物件，也可以這樣說，有幾種產品，就要宣告幾個抽象角色，

每一個抽象產品角色和一種具體的產品相匹配，

2）具體產品類（ConcreteProduct）：具體產品類實作了抽象產品類，是針對某個具體產品的實作的型別，

3）抽象工廠類角色（AbstractFactory）：定義了創建一組相互依賴的產品物件的介面操作，每種操作和每種產品一一對應，

4）具體工廠類角色（ConcreteFactory）：實作抽象類里所有抽象介面操作，可以創建某系列具體的產品，這些具體的產品是“抽象產品類角色”的子類，

2.5、抽象工廠模式的具體實作

隨著我們年齡的增長，我們也到了結婚的年齡，結婚首要的問題就是房子的問題，假設我有一個很有錢的爸爸(呃，發夢中……)，我的哥哥們希望能有

一套歐式風格的房子，再加上田園風光，悠閑自在，而我就不一樣了，我希望有一套現代樣式的房子，由于房子由房頂、地板、窗戶和房門組成（其他組

件暫時省略），每套房子的房頂、地板、窗戶和房門都是一個體系的，

下面讓我們看看如何使用抽象工廠模式來實作不同房屋的建造：

    class Program
    {
        /// <summary>
        /// 房頂抽象類，子類的房頂必須繼承該類，
        /// </summary>
        public abstract class Roof
        {
            /// <summary>
            /// 創建房頂
            /// </summary>
            public abstract void Create();
        }

        /// <summary>
        /// 地板抽象類，子類的地板必須繼承該類，
        /// </summary>
        public abstract class Floor
        {
            /// <summary>
            /// 創建地板
            /// </summary>
            public abstract void Create();
        }

        /// <summary>
        /// 窗戶抽象類，子類的窗戶必須繼承該類，
        /// </summary>
        public abstract class Window
        {
            /// <summary>
            /// 創建窗戶
            /// </summary>
            public abstract void Create();
        }

        /// <summary>
        /// 房門抽象類，子類的房門必須繼承該類，
        /// </summary>
        public abstract class Door
        {
            /// <summary>
            /// 創建房門
            /// </summary>
            public abstract void Create();
        }

        /// <summary>
        /// 歐式的房頂
        /// </summary>
        public class EuropeanRoof : Roof
        {
            public override void Create()
            {
                Console.WriteLine("創建歐式的房頂");
            }
        }

        /// <summary>
        /// 歐式的地板
        /// </summary>
        public class EuropeanFloor : Floor
        {
            public override void Create()
            {
                Console.WriteLine("創建歐式的地板");
            }
        }

        /// <summary>
        ///歐式的窗戶
        /// </summary>
        public class EuropeanWindow : Window
        {
            public override void Create()
            {
                Console.WriteLine("創建歐式的窗戶");
            }
        }

        /// <summary>
        /// 歐式的房門
        /// </summary>
        public class EuropeanDoor : Door
        {
            public override void Create()
            {
                Console.WriteLine("創建歐式的房門");
            }
        }

        /// <summary>
        /// 現代的房頂
        /// </summary>
        public class ModernizationRoof : Roof
        {
            public override void Create()
            {
                Console.WriteLine("創建現代的房頂");
            }
        }

        /// <summary>
        /// 現代的地板
        /// </summary>
        public class ModernizationFloor : Floor
        {
            public override void Create()
            {
                Console.WriteLine("創建現代的地板");
            }
        }

        /// <summary>
        /// 現代的窗戶
        /// </summary>
        public class ModernizationWindow : Window
        {
            public override void Create()
            {
                Console.WriteLine("創建現代的窗戶");
            }
        }

        /// <summary>
        /// 現代的房門
        /// </summary>
        public class ModernizationDoor : Door
        {
            public override void Create()
            {
                Console.WriteLine("創建現代的房門");
            }
        }

        /// <summary>
        /// 抽象工廠類，提供創建不同型別房子的介面，
        /// </summary>
        public abstract class AbstractFactory
        {
            //抽象工廠提供創建一系列產品的介面，此處給出了房頂、地板、窗戶和房門的創建介面，
            public abstract Roof CreateRoof();
            public abstract Floor CreateFloor();
            public abstract Window CreateWindow();
            public abstract Door CreateDoor();
        }

        /// <summary>
        /// 歐式風格房子的工廠，負責創建歐式風格的房子，
        /// </summary>
        public class EuropeanFactory : AbstractFactory
        {
            //制作歐式房頂
            public override Roof CreateRoof()
            {
                return new EuropeanRoof();
            }

            //制作歐式地板
            public override Floor CreateFloor()
            {
                return new EuropeanFloor();
            }

            //制作歐式窗戶
            public override Window CreateWindow()
            {
                return new EuropeanWindow();
            }

            //制作歐式房門
            public override Door CreateDoor()
            {
                return new EuropeanDoor();
            }
        }

        /// <summary>
        /// 現在風格房子的工廠，負責創建現代風格的房子，
        /// </summary>
        public class ModernizationFactory : AbstractFactory
        {
            //制作現代房頂
            public override Roof CreateRoof()
            {
                return new ModernizationRoof();
            }

            //制作現代地板
            public override Floor CreateFloor()
            {
                return new ModernizationFloor();
            }

            //制作現代窗戶
            public override Window CreateWindow()
            {
                return new ModernizationWindow();
            }

            //制作現代房門
            public override Door CreateDoor()
            {
                return new ModernizationDoor();
            }
        }

        static void Main(string[] args)
        {
            #region 抽象工廠模式
            //歐式風格的房子
            AbstractFactory europeanFactory = new EuropeanFactory();
            europeanFactory.CreateRoof().Create();
            europeanFactory.CreateFloor().Create();
            europeanFactory.CreateWindow().Create();
            europeanFactory.CreateDoor().Create();

            //現代風格的房子
            AbstractFactory modernizationFactory = new ModernizationFactory();
            modernizationFactory.CreateRoof().Create();
            modernizationFactory.CreateFloor().Create();
            modernizationFactory.CreateWindow().Create();
            modernizationFactory.CreateDoor().Create();

            Console.Read();
            #endregion
        }
    }

View Code

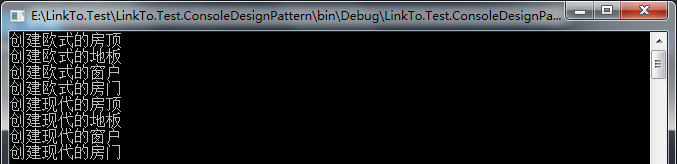

運行結果如下：

2.6、抽象工廠模式應對需求變更

假設我的姐姐一看我們的房子很好，她希望有一套古典風格的房子，怎么處理呢？

    class Program
    {
        /// <summary>
        /// 房頂抽象類，子類的房頂必須繼承該類，
        /// </summary>
        public abstract class Roof
        {
            /// <summary>
            /// 創建房頂
            /// </summary>
            public abstract void Create();
        }

        /// <summary>
        /// 地板抽象類，子類的地板必須繼承該類，
        /// </summary>
        public abstract class Floor
        {
            /// <summary>
            /// 創建地板
            /// </summary>
            public abstract void Create();
        }

        /// <summary>
        /// 窗戶抽象類，子類的窗戶必須繼承該類，
        /// </summary>
        public abstract class Window
        {
            /// <summary>
            /// 創建窗戶
            /// </summary>
            public abstract void Create();
        }

        /// <summary>
        /// 房門抽象類，子類的房門必須繼承該類，
        /// </summary>
        public abstract class Door
        {
            /// <summary>
            /// 創建房門
            /// </summary>
            public abstract void Create();
        }

        /// <summary>
        /// 歐式的房頂
        /// </summary>
        public class EuropeanRoof : Roof
        {
            public override void Create()
            {
                Console.WriteLine("創建歐式的房頂");
            }
        }

        /// <summary>
        /// 歐式的地板
        /// </summary>
        public class EuropeanFloor : Floor
        {
            public override void Create()
            {
                Console.WriteLine("創建歐式的地板");
            }
        }

        /// <summary>
        ///歐式的窗戶
        /// </summary>
        public class EuropeanWindow : Window
        {
            public override void Create()
            {
                Console.WriteLine("創建歐式的窗戶");
            }
        }

        /// <summary>
        /// 歐式的房門
        /// </summary>
        public class EuropeanDoor : Door
        {
            public override void Create()
            {
                Console.WriteLine("創建歐式的房門");
            }
        }

        /// <summary>
        /// 現代的房頂
        /// </summary>
        public class ModernizationRoof : Roof
        {
            public override void Create()
            {
                Console.WriteLine("創建現代的房頂");
            }
        }

        /// <summary>
        /// 現代的地板
        /// </summary>
        public class ModernizationFloor : Floor
        {
            public override void Create()
            {
                Console.WriteLine("創建現代的地板");
            }
        }

        /// <summary>
        /// 現代的窗戶
        /// </summary>
        public class ModernizationWindow : Window
        {
            public override void Create()
            {
                Console.WriteLine("創建現代的窗戶");
            }
        }

        /// <summary>
        /// 現代的房門
        /// </summary>
        public class ModernizationDoor : Door
        {
            public override void Create()
            {
                Console.WriteLine("創建現代的房門");
            }
        }

        /// <summary>
        ///古典的房頂
        /// </summary>
        public class ClassicalRoof : Roof
        {
            public override void Create()
            {
                Console.WriteLine("創建古典的房頂");
            }
        }

        /// <summary>
        /// 古典的地板
        /// </summary>
        public class ClassicalFloor : Floor
        {
            public override void Create()
            {
                Console.WriteLine("創建古典的地板");
            }
        }

        /// <summary>
        /// 古典的窗戶
        /// </summary>
        public class ClassicalWindow : Window
        {
            public override void Create()
            {
                Console.WriteLine("創建古典的窗戶");
            }
        }

        /// <summary>
        /// 古典的房門
        /// </summary>
        public class ClassicalDoor : Door
        {
            public override void Create()
            {
                Console.WriteLine("創建古典的房門");
            }
        }

        /// <summary>
        /// 抽象工廠類，提供創建不同型別房子的介面，
        /// </summary>
        public abstract class AbstractFactory
        {
            //抽象工廠提供創建一系列產品的介面，此處給出了房頂、地板、窗戶和房門的創建介面，
            public abstract Roof CreateRoof();
            public abstract Floor CreateFloor();
            public abstract Window CreateWindow();
            public abstract Door CreateDoor();
        }

        /// <summary>
        /// 歐式風格房子的工廠，負責創建歐式風格的房子，
        /// </summary>
        public class EuropeanFactory : AbstractFactory
        {
            //制作歐式房頂
            public override Roof CreateRoof()
            {
                return new EuropeanRoof();
            }

            //制作歐式地板
            public override Floor CreateFloor()
            {
                return new EuropeanFloor();
            }

            //制作歐式窗戶
            public override Window CreateWindow()
            {
                return new EuropeanWindow();
            }

            //制作歐式房門
            public override Door CreateDoor()
            {
                return new EuropeanDoor();
            }
        }

        /// <summary>
        /// 現在風格房子的工廠，負責創建現代風格的房子，
        /// </summary>
        public class ModernizationFactory : AbstractFactory
        {
            //制作現代房頂
            public override Roof CreateRoof()
            {
                return new ModernizationRoof();
            }

            //制作現代地板
            public override Floor CreateFloor()
            {
                return new ModernizationFloor();
            }

            //制作現代窗戶
            public override Window CreateWindow()
            {
                return new ModernizationWindow();
            }

            //制作現代房門
            public override Door CreateDoor()
            {
                return new ModernizationDoor();
            }
        }

        /// <summary>
        /// 古典風格房子的工廠，負責創建古典風格的房子，
        /// </summary>
        public class ClassicalFactory : AbstractFactory
        {
            //創建古典房頂
            public override Roof CreateRoof()
            {
                return new ClassicalRoof();
            }

            //創建古典地板
            public override Floor CreateFloor()
            {
                return new ClassicalFloor();
            }

            //創建古典窗戶
            public override Window CreateWindow()
            {
                return new ClassicalWindow();
            }

            //創建古典房門
            public override Door CreateDoor()
            {
                return new ClassicalDoor();
            }
        }

        static void Main(string[] args)
        {
            #region 抽象工廠模式
            //歐式風格的房子
            AbstractFactory europeanFactory = new EuropeanFactory();
            europeanFactory.CreateRoof().Create();
            europeanFactory.CreateFloor().Create();
            europeanFactory.CreateWindow().Create();
            europeanFactory.CreateDoor().Create();

            //現代風格的房子
            AbstractFactory modernizationFactory = new ModernizationFactory();
            modernizationFactory.CreateRoof().Create();
            modernizationFactory.CreateFloor().Create();
            modernizationFactory.CreateWindow().Create();
            modernizationFactory.CreateDoor().Create();

            //古典風格的房子
            AbstractFactory classicalFactory = new ClassicalFactory();
            classicalFactory.CreateRoof().Create();
            classicalFactory.CreateFloor().Create();
            classicalFactory.CreateWindow().Create();
            classicalFactory.CreateDoor().Create();

            Console.Read();
            #endregion
        }
    }

View Code

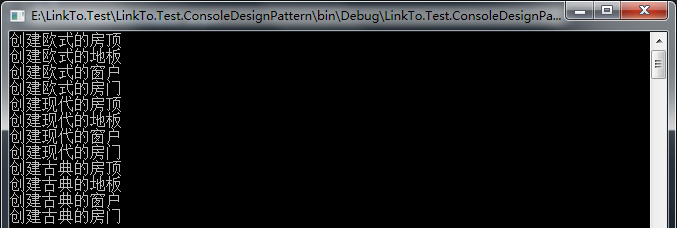

運行結果如下：

從上面代碼可以看出，需要添加5個類：4個類分別創建古典風格的房頂、地板、窗戶和房門的具體產品，另外一個是古典風格房子的工廠類，負責創建

古典風格的房子，

從上面代碼可以看出，抽象工廠對于系列產品的變化支持開閉原則（對擴展開放，對修改封閉），擴展起來非常簡便，但是，抽象工廠對于增加新產品

這種情況就不支持開閉原則，因為要修改創建系列產品的抽象基類AbstractFactory，增加相應產品的創建方法，這也是抽象工廠的缺點所在，

三、抽象工廠模式的實作要點

1）如果沒有應對“多系列物件創建”的需求變化，則沒有必要使用AbstractFactory模式，這時候使用簡單工廠模式完全可以，

2）"系列物件"指的是這些物件之間有相互依賴、或作用的關系，例如游戲開發場景中“道路”與“房屋”的依賴，“道路”與“地道”的依賴，

3）AbstractFactory模式主要在于應對“新系列”的需求變動，其缺點在于難以應對“新物件”的需求變動，

4）AbstractFactory模式經常和FactoryMethod模式共同組合來應對“物件創建”的需求變化，

3.1、抽象工廠模式的優點

抽象工廠模式將系列產品的創建作業延遲到具體工廠的子類中，我們宣告工廠類變數的時候使用的是抽象型別，同理，我們使用產品型別也是抽象型別，

這樣做可以盡可能地減少客戶端代碼與具體產品類之間的依賴，從而降低了系統的耦合度，耦合度降低了，對于后期的維護和擴展就更有利，這就是抽象

工廠模式的優點所在，

可能有人會說在Main方法里面（客戶端）還是會使用具體的工廠類，對的，這個其實我們可以通過.Net組態檔把這部分移出去，把依賴關系放到配置文

件中，如果有新的需求我們只需要修改組態檔，根本就不需要修改代碼了，讓客戶代碼更穩定，依賴關系肯定會存在，我們要做的就是降低依賴，想完全

去除很難，也不現實，

3.2、抽象工廠模式的缺點

有優點肯定就有缺點，因為每種模式都有它的使用范圍，或者說不能解決的問題就是缺點，抽象工廠模式很難支持增加新產品的變化，這是因為抽象工廠

介面中已經確定了可以被創建的產品集合，如果需要添加新產品，此時就必須去修改抽象工廠的介面，這樣就涉及到抽象工廠類以及所有子類的改變，這樣

也就違背了開閉原則，

3.3、抽象工廠模式的使用場景

如果系統需要多套的代碼解決方案，并且每套的代碼方案中又有很多相互關聯的產品型別，并且在系統中可以相互替換地使用一套產品的時候就可以使用

該模式，客戶端不需要依賴具體實作，

四、.NET中抽象工廠模式的實作

微軟的類別庫發展了這么多年，設計模式在里面有大量的應用，抽象工廠模式在.NET類別庫中也存在著大量的使用，比如和操作資料庫有關的型別，這個類是

System.Data.Common.DbProviderFactory，此類位于System.Data.dll程式集中，該類扮演抽象工廠模式中抽象工廠的角色，我們可以用ILSpy反編譯工具查

看該類的實作：

/// 扮演抽象工廠的角色
/// 創建連接資料庫時所需要的物件集合
/// 這個物件集合包括有DbConnection物件（抽象產品類）、DbCommand類、DbDataAdapter類，針對不同的具體工廠都需要實作該抽象類中的方法，

    public abstract class DbProviderFactory
    {
        public virtual bool CanCreateDataSourceEnumerator
        {
            get
            {
                return false;
            }
        }

        public virtual DbCommand CreateCommand()
        {
            return null;
        }

        public virtual DbCommandBuilder CreateCommandBuilder()
        {
            return null;
        }

        public virtual DbConnection CreateConnection()
        {
            return null;
        }

        public virtual DbConnectionStringBuilder CreateConnectionStringBuilder()
        {
            return null;
        }

        public virtual DbDataAdapter CreateDataAdapter()
        {
            return null;
        }

        public virtual DbParameter CreateParameter()
        {
            return null;
        }

        public virtual CodeAccessPermission CreatePermission(PermissionState state)
        {
            return null;
        }

        public virtual DbDataSourceEnumerator CreateDataSourceEnumerator()
        {
            return null;
        }
    }

View Code

DbProviderFactory類是一個抽象工廠類，該類提供了創建資料庫連接時所需要的物件集合的介面，實際創建作業在其子類工廠中進行，微軟使用的是

SQL Server資料庫，因此提供了連接SQL Server資料的具體工廠實作，具體代碼可以用反編譯工具查看，

SqlClientFactory扮演著具體工廠的角色，用來創建連接SQL Server資料所需要的物件：

    public sealed class SqlClientFactory : DbProviderFactory, IServiceProvider
    {
        public static readonly SqlClientFactory Instance = new SqlClientFactory();

        public override bool CanCreateDataSourceEnumerator
        {
            get
            {
                return true;
            }
        }

        private SqlClientFactory()
        {
        }

        public override DbCommand CreateCommand()
        {
            return new SqlCommand();
        }

        public override DbCommandBuilder CreateCommandBuilder()
        {
            return new SqlCommandBuilder();
        }

        public override DbConnection CreateConnection()
        {
            return new SqlConnection();
        }

        public override DbConnectionStringBuilder CreateConnectionStringBuilder()
        {
            return new SqlConnectionStringBuilder();
        }

        public override DbDataAdapter CreateDataAdapter()
        {
            return new SqlDataAdapter();
        }

        public override DbParameter CreateParameter()
        {
            return new SqlParameter();
        }

        public override CodeAccessPermission CreatePermission(PermissionState state)
        {
            return new SqlClientPermission(state);
        }

        public override DbDataSourceEnumerator CreateDataSourceEnumerator()
        {
            return SqlDataSourceEnumerator.Instance;
        }

        object IServiceProvider.GetService(Type serviceType)
        {
            object result = null;
            if (serviceType == GreenMethods.SystemDataCommonDbProviderServices_Type)
            {
                result = GreenMethods.SystemDataSqlClientSqlProviderServices_Instance();
            }
            return result;
        }
    }

View Code

OdbcFactory也是具體工廠類：

    public sealed class OdbcFactory : DbProviderFactory
    {
        public static readonly OdbcFactory Instance = new OdbcFactory();

        private OdbcFactory()
        {
        }

        public override DbCommand CreateCommand()
        {
            return new OdbcCommand();
        }

        public override DbCommandBuilder CreateCommandBuilder()
        {
            return new OdbcCommandBuilder();
        }

        public override DbConnection CreateConnection()
        {
            return new OdbcConnection();
        }

        public override DbConnectionStringBuilder CreateConnectionStringBuilder()
        {
            return new OdbcConnectionStringBuilder();
        }

        public override DbDataAdapter CreateDataAdapter()
        {
            return new OdbcDataAdapter();
        }

        public override DbParameter CreateParameter()
        {
            return new OdbcParameter();
        }

        public override CodeAccessPermission CreatePermission(PermissionState state)
        {
            return new OdbcPermission(state);
        }
    }

View Code

當然，我們也有OleDbFactory型別，都是負責具體的資料庫操作，DbProviderFactory就是抽象工廠模式UML里面AbstractFactory型別，其它具體的工廠類

型繼承于DbProviderFactory型別，

五、總結

學習設計模式不能死學，要把握核心點和使用場景，關鍵點是面向物件設計模式的基本原則，有了原則，考慮問題就不會跑偏，然后再仔細把握每種模式的

使用場景和要解決的問題，多寫寫代碼，多看看Net的類別庫，它是最好的教材，

轉載請註明出處，本文鏈接：https://www.uj5u.com/net/80534.html

標籤：C#

上一篇：# ConfigureAwait常見問題解答

下一篇：獲取Windows平臺下安裝office 版本位數資訊
