.NET 開源作業流: Slickflow流程引擎快速入門之四:--SlickGraph 流程模型編碼建模工具使用手冊-有解無憂

前言: 業務人員繪制流程時，通常使用圖形GUI界面互動操作來完成，然而對于需要頻繁操作或者管理較多流程的系統管理用戶，就需要一款輔助工具，來幫助他們快速完成流程的創建和編輯更新，Slickflow.Graph 圖形編碼建模工具通過命令列直接撰寫代碼創建圖形，實作了流程圖形繪制效率的快速提升，

申明: 本篇文章為Slickflow原創文章，任何網站或個人不得私自轉載，博客園為作者授權的中文文章唯一來源，

1. 圖形創建代碼文本

首先通過一個代碼片段來進行說明，這個代碼片段創建了一個簡單的序列流程，代碼如下：

using Slickflow.Graph;
using Slickflow.Engine.Common;

//firstly, create a process model builder
var pmb = ProcessModelBuilder.CreateProcess("BookSellerProcess", "BookSellerProcessCode", "3");
var process = pmb.Start("Start")
        .Task("Package Books", "003")       //task name, code
        .Task("Deliver Books", "005")       //task name, code
        .End("End")
        .Store();

圖形截圖如下：

1.1 流程創建命令

命令示例：

var pmb = ProcessModelBuilder.CreateProcess("BookSellerProcess", "BookSellerProcessCode", "3");

引數: (processName, processCode, processVersion)

1.2 活動節點創建命令

1.2.1 開始節點創建: Start()

命令示例:

pmb.Start("Start")

引數: (activityName, activityCode)

1.2.2 結束節點創建: End()

命令示例:

pmb.End("End")

引數: (activityName, activityCode)

1.2.3 任務節點創建: Task()

1.2.3.1 基本方法

命令示例:

pmb.Task("Package Books", "003")

引數: (activityName, activityCode)

1.2.3.2 擴展方法

命令示例:

                   pmb.Task(
                        VertexBuilder.CreateTask("Task-001")
                                   .SetUrl("http://www.slickflow.com")
                                   .AddRole("TestRole")
                                   .AddAction(
                                        VertexBuilder.CreateAction(ActionTypeEnum.Event,
                                            FireTypeEnum.Before,
                                            "Slickflow.Module.External.OrderSubmitService"
                                        ))
                    )

1) CreateTask(): 創建任務節點

引數: (task)

2) SetUrl(): 設定節點Url頁面屬性

引數: (pageUrl) 頁面地址字串

3) AddRole(): 設定節點系結角色資料

引數: (roleCode) 角色代碼

4) AddAction(): 添加Action操作明細專案

引數: (action) 物件

5) CreateAction(): 創建Action操作明細物件

引數: (actionType, fireType, methodName)

1.2.4 分支節點創建: Split()

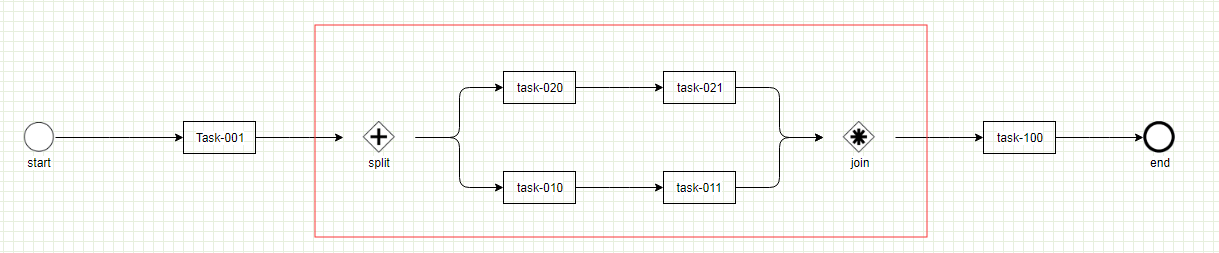

分支和合并通常作為一個整體的代碼片段來創建，如下圖，創建了兩個分支的流程圖，每個分支上又有兩個任務節點，完整的代碼片段示例如下：

               pmb.Split("split")
                  .Parallels(
                        () => pmb.Branch(
                            () => pmb.Task("task-010"),
                            () => pmb.Task("task-011")
                        )
                        , () => pmb.Branch(
                             () => pmb.Task("task-020"),
                             () => pmb.Task("task-021")
                         )
                  )
                  .Join("join")

圖形截圖如下：

1) Split(): 創建分支節點

引數: (activityName, activityCode)

2) Parallels(): 創建多個分支的外部方法

引數:

(params Func<ProcessModelBuilder>[] branches)

描述: 引數branches 表示分支串列的組合, 一個并行模式可以由多個分支組成，params表示是可變引數串列關鍵字，

3) Branch(): 分支具體創建方法

引數:

(params Func<ProcessModelBuilder>[] nodes)

描述: 引數nodes表示節點串列的組合，一個分支可以由多個節點組成，params表示是可變引數串列關鍵字，

4) Join(): 創建合并節點

引數: (activityName, activityCode)

說明: 合并和分支通常是對應成對出現的，用于表達決策型別的分支選擇模式，

1.3 圖形存盤命令

命令示例:

pmb.Store();

存盤命令會把上述圖形按照XML序列化后，作為資料庫中的一條記錄進行存盤，

2. 圖形維護命令

2.1 流程載入命令

1) 命令:

var pmb = ProcessModelBuilder.LoadProcess("BookSellerProcessCode", "3");

引數: (processCode, processVersion)

說明: 流程代碼和版本組成唯一關鍵字標識用于唯一確定流程記錄，

2.2 圖形節點編輯代碼

1) 命令:

using Slickflow.Graph;
using Slickflow.Engine.Common;

//firstly load a process model builder
var pmb = ProcessModelBuilder.LoadProcess("BookSellerProcessCode", "3");

//execute deffrient task operation once together
pmb.Add("003", ActivityTypeEnum.TaskNode, "zzz", "zzz-code")
   .Insert("003", ActivityTypeEnum.TaskNode, "task004", "004")
   .Set("003", (a) => pmb.GetBuilder(a).SetUrl("slickflow.com").SetName("mer-sss-ryxmas"))
   .Replace("004", ActivityTypeEnum.TaskNode, "task222", "222")
   .Exchange("222", "zzz-code")
   .Fork("zzz-code", ActivityTypeEnum.TaskNode, "yyy", "555")
   .Remove("222", true)
   .Update();

說明:對圖形節點元素的增加、插入、交換、取代、分支、編輯和洗掉等所有更新操作，可以通過鏈式服務介面一次執行完成，

2.3 節點編輯命令詳解

2.3.1 增加節點: Add()

1) 命令:

//add a new task node zzz after task with code 003(Package Books)
pmb.Add("003", ActivityTypeEnum.TaskNode, "zzz", "zzz-code")

引數: (currentActivityCode, addActivityType, addActivityName, addActivityCode)

說明: Add()方法是在當前節點的后面增加一個新的節點，而且繼續保持新增加的節點也是在流程的連線上，

2) 命令執行后的圖形示例：

2.3.2 插入節點: Insert()

1) 命令:

//insert a new task node named task004 before task 003(Package Books)
pmb.Insert("003", ActivityTypeEnum.TaskNode, "task004", "004")

引數: (currentActivityCode, addActivityType, addActivityName, addActivityCode)

說明: Insert()方法是在當前節點的前面增加一個新的節點，而且繼續保持新增加的節點也是在流程的連線上，

2) 命令執行后的圖形示例:

2.3.3 更新節點屬性: Set()

1) 命令:

//set task 003(Package Books) property url and name
pmb.Set("003", (a) => pmb.GetBuilder(a).SetUrl("slickflow.com").SetName("mer-sss-ryxmas"))

引數: (currentActivityCode, vertexBuilder)

說明: 根據當前節點的代碼表示，獲取當前節點物件，然后更新Url屬性和Name屬性，

2) 命令執行后的圖形示例:

2.3.4 替換節點: Replace()

1) 命令:

//replace task 004(task004) by the new task named task222
pmb.Replace("004", ActivityTypeEnum.TaskNode, "task222", "222")

引數: (currentActivityCode, replacedByActivityType, replacedByActivityName, replacedByActivityCode)

說明: 可以把當前節點用一個新增的節點進行代替，新增的節點為: replacedByActivity，取代操作，相當于先執行洗掉(Remove)操作，然后再執行新增(Add)操作，節點取代之后原來的連線Transition的唯一標識GUID也會發生改變，

2) 命令執行后的圖形示例:

2.3.5 互換節點: Exchange()

1) 命令:

//exchange task 222 to zzz
pmb.Exchange("222", "zzz-code")

引數: (firstActivityCode, secondActivityCode)

說明: 該方法將兩個節點進行位置調換，其它節點的屬性保持不變，此外說明的是：調換之后節點之間的連線Transition重新賦予唯一標識GUID，因為連線的節點已經發生變化，需要改變連線標識GUID的取值，

2) 命令執行后的圖形示例:

2.3.6 分支節點: Fork()

1) 命令:

//fork a new Task 555 from task zzz
pmb.Fork("zzz-code", ActivityTypeEnum.TaskNode, "yyy", "555")

引數: (currentActivityCode, forkActivityType, forkActivityName, forkActivityCode)

說明: 該方法是在當前節點上增加分支路徑，如果當前節點的沒有后續節點，則等同于新增Add方法，如果當前節點已經有后續節點，則在鄰近位置新增加一個節點，

2) 命令執行后的圖形示例:

2.3.7 洗掉節點: Remove()

1) 命令:

//remove the task 222, and afterward nodes will be caught up
pmb.Remove("222", true)

引數: (currentActivityCode, isCaughtUp)

說明: 洗掉當前節點，并且如果當前節點已經有后續節點，則需要前置該后續節點到當前已經洗掉節點的位置，包括重新增加連線，

2) 命令執行后的圖形示例:

2.3.8 添加分支/合并: Cover()

1) 命令:

//cover a split/join pattern into canvas
pmb.Cover("003", "005",
  VertexBuilder.CreateSplit(GatewayDirectionEnum.AndSplit,"AndSplit", "AndSplicCode"),
  VertexBuilder.CreateJoin(GatewayDirectionEnum.AndJoin, "AndJoin", "AndJoinCode"),
  VertexBuilder.CreateTask("branchTask001", "b001"),
  VertexBuilder.CreateTask("branchTask002", "b002")
  )
  .Update();

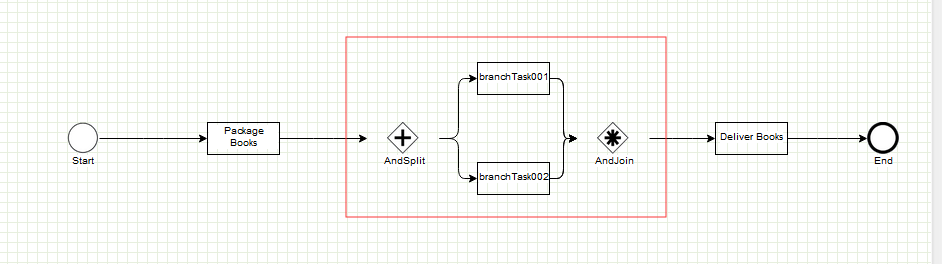

2) 命令執行后的圖形示例:

2.3.9 洗掉分支/合并: Uncover()

1) 命令

//uncover a split/join pattern from canvas
pmb.Uncover("003", "005")
   .Update();

2) 命令執行后的圖形示例:

2.3.10 連接節點: Connect()

1) 命令

//connect two task node
pmb.Connect("003", "005")
      .Update();

2) 命令執行后的圖形示例:

2.3.11 斷開節點: Disconnect()

1) 命令:

//disconnect two task node
pmb.Disconnect("003", "005")
      .Update();

2) 命令執行后的圖形示例:

2.4 流程更新命令Update()

1) 命令:

pmb.Update();

說明: 將會重新對流程節點和連線資料進行XML序列化處理，并且保存資料到資料庫，

3. 編程環境

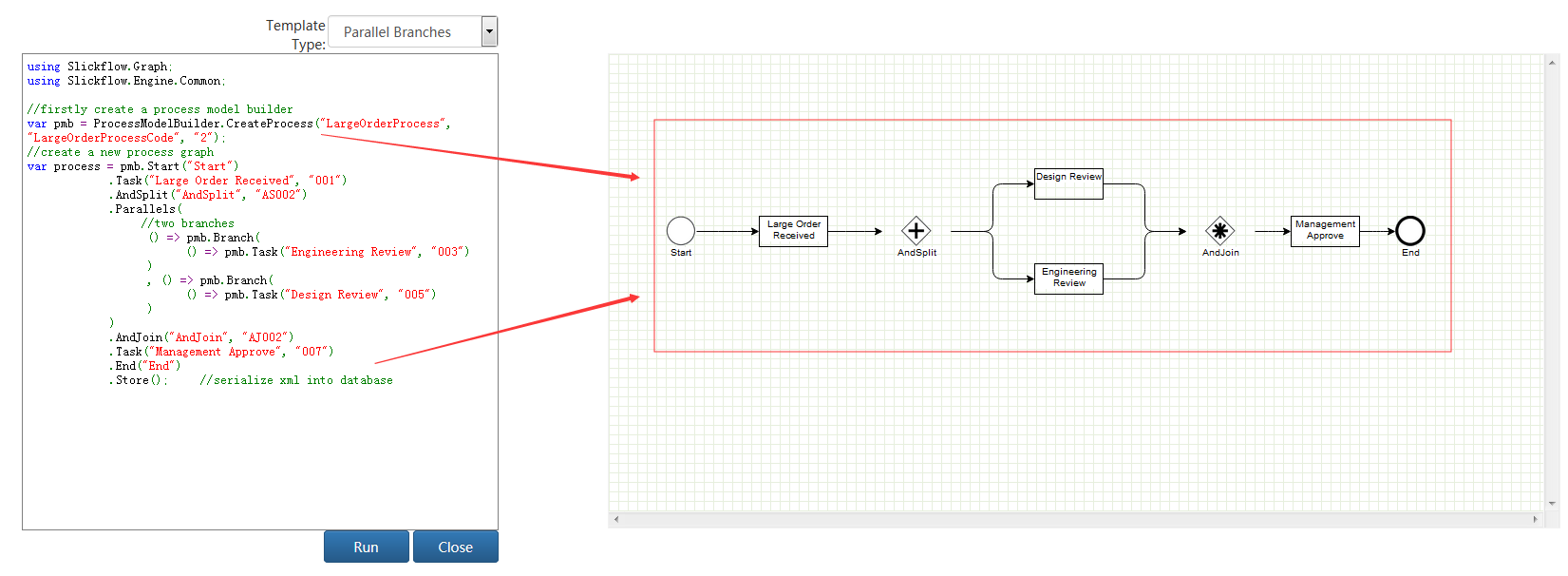

目前代碼編程建模工具已經提供線上使用體驗工具，左側為純文本代碼輸入區域，右側為更新后的圖形顯示區域，每次執行代碼文本后，將會更新右側的圖形顯示，

4. 在線地址

為方便流程愛好者用戶學習和掌握Slickflow流程圖形語言模型，特意提供了網上撰寫代碼的示例環境，請按照如下地址進行訪問：

http://demo.slickflow.com/sfd/model

5. 總結

代碼編程建模工具的實作，方便了用戶快速創建和更新圖形，代碼命令簡單易學，建議流程技術人員、流程管理用戶和系統分析人員可以投入時間學習掌握，從而提升流程開發效率，
