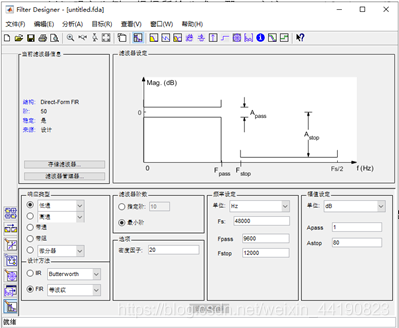

1.打開filterDesigner
首先是怎么打開filterDesigner，我這個版本的matlab是直接在命令列輸入filterDesigner就可以了，不同版本可能方法會不一樣，這個我也沒統計，就不做整理了，
2.設計濾波器
方法其實很簡單，【型別】自行選擇低通、高通、帶通、帶阻等，【濾波器階數】一般選最小階，【頻率設定】這里，這個頻率我目前還不清楚具體是做什么，但網上的說法就是，還是要按照香農定理來，就是Fs>2f，這個f是信號的最大頻率，【幅度設定】這一欄，數字越大表示衰減越多，
因為我也是小白，matlab+信號處理雙重小白，所有只能把操作流程展示一遍，具體的東西我也說不上來，請大家多多包涵，
設定好濾波器的引數以后，點擊設計濾波器，就出現了濾波器的樣子，然后點擊【檔案】-【匯出】，出現如下界面：
【匯出到-workspace】，就是匯出到作業區，【匯出為-系數】這不用改，【變數名稱】這個就是給這個濾波器起個名字，最后點擊匯出就ok了，
3.濾波
為了比較清晰地展示，我選擇用濾波器來濾波噪聲信號，代碼如下：
fs = 96e3; %
x = randn(1,96001); % 噪聲信號
N = 4096; %fft的N
n = 0:N-1;
y = fft(x,N); %fft
m =abs(y);
f = n*fs/N;
subplot(3,1,1),plot(f(1:N/2)/1000,m(1:N/2)); %輸出濾波前的頻譜
xlabel('頻率/kHz'),ylabel('幅值');
title('濾波前頻譜');
lbq = DaiZ; % 這里把設定好的濾波器賦給引數lbq（lbq就是濾波器）；
x1 = filter(lbq,1,x); % 進行濾波,filter表示進行濾波，第一個lbq表示的是保存的濾波器的形式，第二個1是默認，第三個x是要濾波的信號
y1 = fft(x1,N);
m1 =abs(y1);
subplot(3,1,2),plot(f(1:N/2)/1000,m1(1:N/2)); %輸出濾波后的頻譜
xlabel('頻率/kHz'),ylabel('幅值');
title('濾波后頻譜');
% 也來看看我們生成的濾波器的頻譜
s =fft(lbq,N);
ms = abs(s);
subplot(3,1,3),plot(f(1:N/2)/1000,ms(1:N/2));
xlabel('頻率/kHz'),ylabel('幅值');
title('濾波器頻譜');
我的代碼應該寫的還是很有問題的，不過能運行，這個DaiZ就是我們剛付訓出的濾波器的引數了（看名字也能知道，這是個帶阻濾波器，誒，一點小小的彩蛋），
4.各個濾波器的實作效果
我發現這個設計的濾波器和最終實作的濾波器還是有一點差別的，我放幾張圖，打擊看一些設計時濾波器的值和實作后濾波器的值的差別，

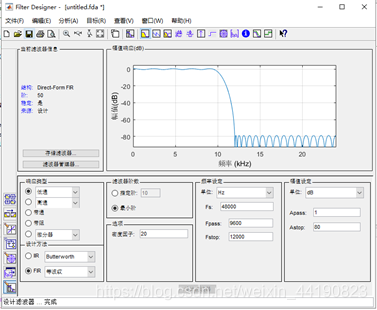

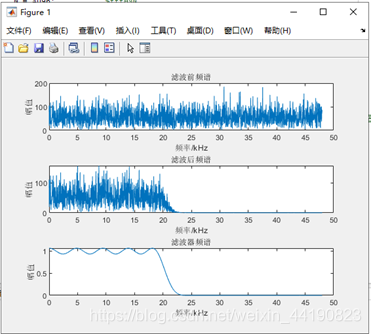

- 低通濾波器

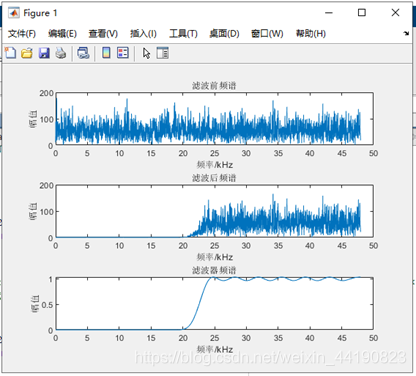

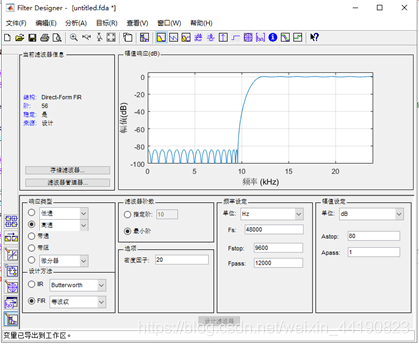

2. 高通濾波器

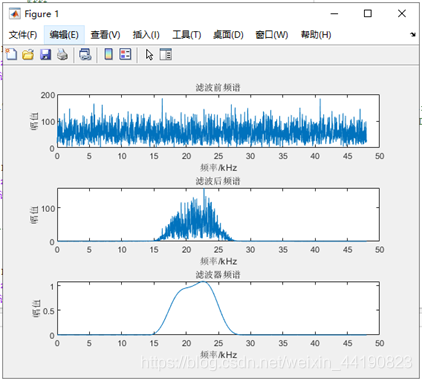

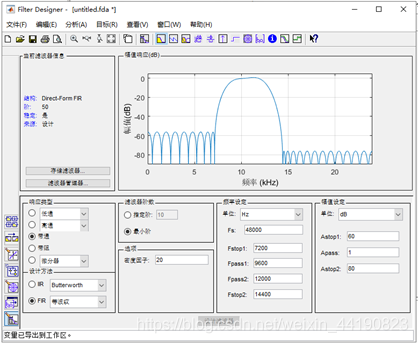

3. 帶通濾波器

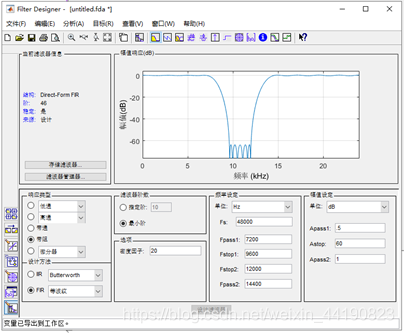

4. 帶阻濾波器
可以看到，每種濾波器，設計和實作時都存在差別，至于為什么會存在這種差別，我也不太清楚，如果有哪位老師知道，也希望能指點12，
