5G前傳是5G承載網中重要組成部分，前傳由于光纖資源不足，基站數量龐大，成本敏感度高等因素，光纖不足的區域參考彩光（WDM波分復用）技術，WDM的優點在于從基站到局端，只需要升級終端設備，無需挖掘溝槽來埋設更多的光纖而增加不必要的成本，
彩光方案除了有CWDM粗波分方案，DWDM密集波分方案，還有LWDM和MWDM波分方案，本文主要介紹這4種WDM技術，
什么是WDM技術？
WDM（Wavelength Division Multiplexing）波分復用是將不同波長的光信號通過合波器耦合到一根光纖上傳輸，再用解復用器將會和光信號分解成原來的多路光波信號，
之前文章有介紹
態路小課堂丨CWDM簡介
態路小課堂丨DWDM簡介
4種WDM技術
01 CWDM
CWDM波長范圍從1271nm-1611nm（最開始ITU規定的是1270nm-1610nm），波長間隔20nm，有18個波段，
在12波應用，CWDM方案中的前6波（1270nm-1370nm）可采用無制冷DML激光器和PIN探測器的低成本配置，并且具有成熟的產業鏈支持，具有非常大的優勢，可以很好地滿足6波基站需求，
后6波（1470nm-1570nm）色散代價較大，需要采用EML激光器或APD探測器來保證相同的鏈路功率預算；因此，在面臨12波的應用需求時，該方案在成本控制上有較大難度，
02 DWDM
DWDM主要是基于ITU-T G.698.x標準，DWDM的波長間隔可以是1.6nm、0.8nm、0.4nm、0.2nm，可以容納40、80、160個波（最大可支持192波），DWDM的波長范圍為1525nm至1565nm（C波段）和1570nm至1610nm（L波段），
DWDM方案包括兩種不同的實作手段：
1、波長可調諧光模塊:該方案具有埠無關、波長自適應等優點，波長可調諧范圍包括6波、12波、20波和40波等，一款光模塊可以滿足所有應用場景的需求，但可調諧光模塊的高成本成為其推廣、應用于5G前傳的瓶頸，
2、固定波長光模塊:該方案可以支持48波/96波，但整體運行維護更加復雜，DWDM波長處于色散代價較高的區域，激光器僅能使用EML激光器方案，成本較高，
03 LWDM
LWDM（LAN-WDM）細波分復用，符合IEEE 802.3BA標準，是中國電信推出的傳輸方案，LWDM是采用了位于O-band（1260nm～1360nm）范圍的1269nm～1332nm波段的12個波長，波長間隔為4nm，
在4*25G QSFP28 LR4光模塊中，采用4路LWDM波長
前4個波：
1295.56nm 1300.05nm 1304.58nm 1309.14nm
后4個波：
1273.54nm 1277.89nm 1282.26nm 1282.66nm
復用CWDM的4個波長：
1269.23nm 1332.41.nm 1313.73nm 1291.10nm
LWDM方案中的波長色散代價很小，采用PIN探測器接收就能很好地解決10km甚至15km的傳輸，但是目前LWDM方案僅有8個波長較為成熟，中國聯通、中國電信共建共享5G基站，共站頻譜帶寬達到200MHz，需要12波的解決方案，按照800GHz通道間隔上下擴展實作，
由于波長間隔較短，需要TEC溫控來穩定光源的作業波長，會增加光模塊的功耗，但此配置的8個波長激光器的產業鏈成熟，4個新擴展波長激光器，有一個借用CWDM 1291nm，其余3個可在原有LWDM波長基礎上擴展得到，
04 MWDM

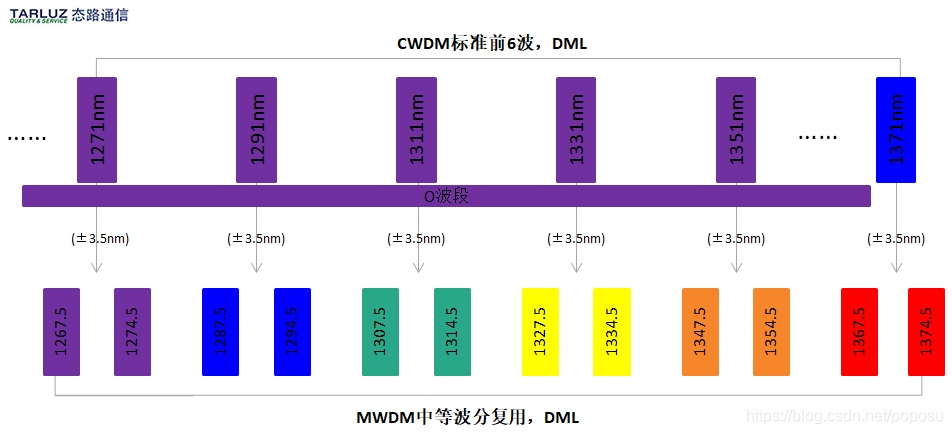

MWDM是中等波分復用，是中國移動推出的傳輸方案，在CWDM方案的前6波的基礎上，通過增加TEC（Thermal Electronic Cooler, 半導體制冷器）溫度控制，通過將這6波分別向左或右平移3.5nm波長，從原有的6波擴展成12波，
這種方案既重用了CWDM的產業鏈，也能夠滿足前傳10km距離需求，同時也節約了大量的光纖資源，
MWDM優勢明顯，可以重用低成本25G WDM產業鏈，快速成熟滿足5G前傳12波商用，通過TEC溫控技術實作2倍擴波，快速重用CWDM低成本25G DML光芯片；設計DML激光器波長，和CWDM共外延工藝和芯片生產產業鏈，僅調整光柵設計引數；采用TEC溫控的MWDM與CWDM光模塊光電器件一致，理論上成本和功耗趨同，
總結

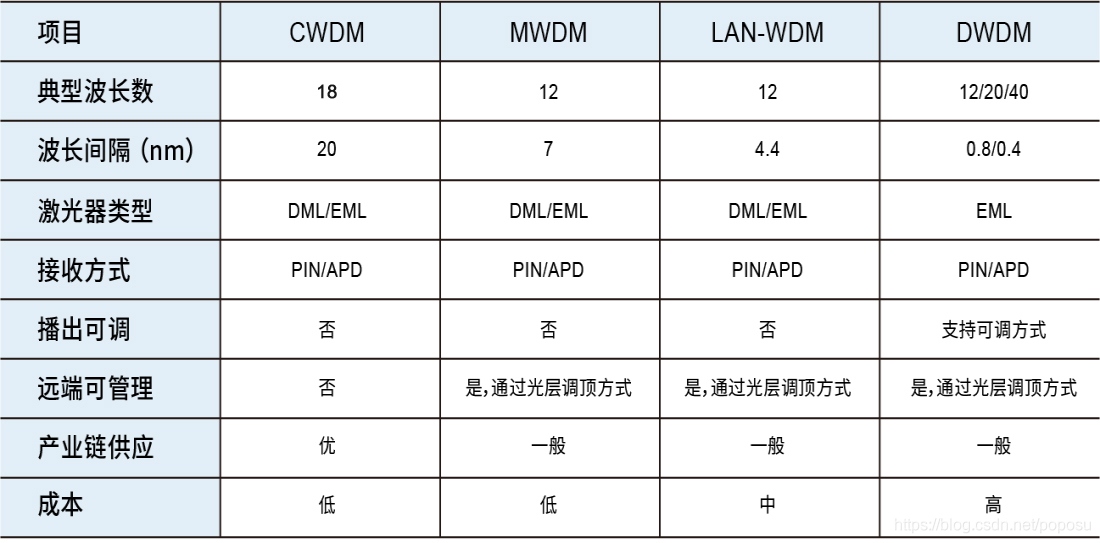

不同的WDM技術各有優缺點，當前的5G前傳網路是色散受限的高速短距傳輸，因此傳輸波長選擇以1310nm為中心的O波段，主要的技術方向是6通道采用6波長CWDM配置，12通道采用12波長MWDM/LWDM配置，
